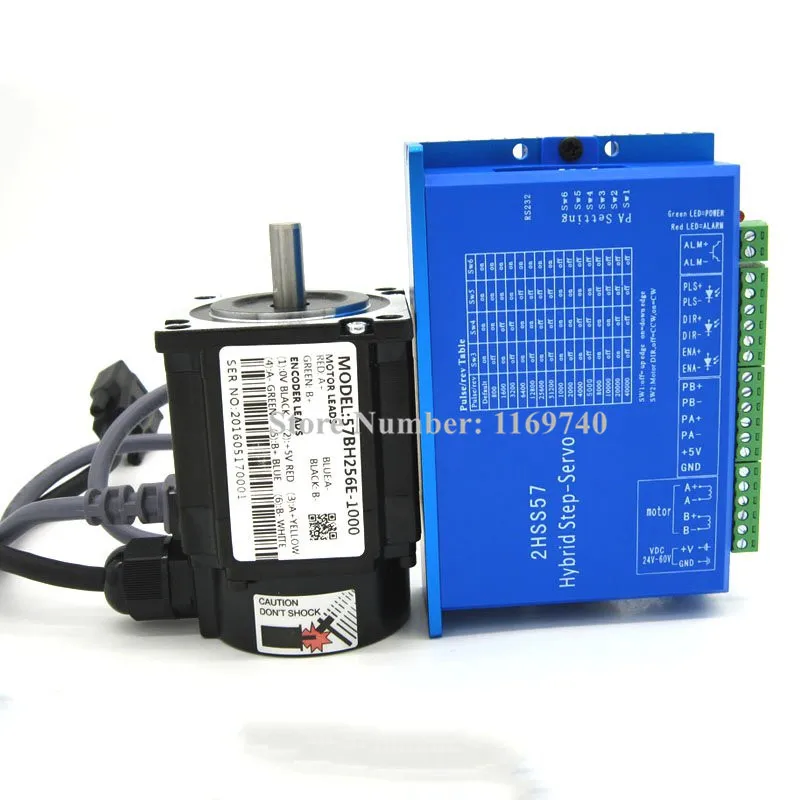

57 шаговый двигатель постоянного тока с замкнутым контуром 57BH256E-1000 + Драйвер 2HSS57

57 шаговый двигатель постоянного тока с замкнутым контуром 57BH256E-1000 + Драйвер 2HSS57

57 замкнутому циклу 57BH256E DC шаговый двигатель + 2HSS57 драйвер 1N. М Nema 23 гибридный замкнутый шлейф 2-фазный Драйвер шагового двигателя

Параметр

Номер двигателя:57BH256E-1000

Вход напряжение: DC24-60V

Максимальная скорость вращения: 1500 об/мин

Удерживающий крутящий момент: 1.0N.m

Длина мотора: 80 мм

Драйвер номер: 2HSS57

Посылка включает в себя:

1 шт * 57BH256E-1000 57 мотор

1 шт. * 2HSS57 драйвер

1 шт. • кабель

Краткое введение

2HBS двухфазный гибридный шаговый сервопривод интегрированная технология управления Сервоприводом в цифровой шаговый драйвер. Он принимает типичный трициклический метод управления, который включает в себя текущий цикл, петлю скорости и петлю положения. Этот продукт имеет преимущество как ступенчатой, так и серводвигательной системы, является экономически эффективным продуктом контроля движения.

Полный замкнутый шлейф

1. Точное положение и контроль скорости могут достичь наиболее строгого запроса приложения.

2. Серводвигатель высокой прочности адаптируется к широкому диапазону изменения инерционной нагрузки и фрикционной нагрузки.

3. Двигатель с 1000 кодировщиком CPR, поддерживает векторное управление замкнутым контуром. Сравните с традиционным шаговым двигателем, это решит проблему потери шага.

Низкое тепло/высокая эффективность

1. Отрегулируйте ток в соответствии с фактической нагрузкой, тепло гораздо ниже по сравнению с традиционным шаговым двигателем.

2. Ток почти 0, и без тепла при остановке.

3. Это экономит энергию и может достичь почти 100% крутящего момента. Работает плавно и точно.

Гладкая и точная

Основываясь на отзывы о алгоритме управления током космического вектора энкодера и методе фильтрации векторного сглаживания. Он может противостоять «низкочастотному резонансу», вызванному традиционным шаговым двигателем. Двигатель может работать плавно при низкой скорости. Это идеальное решение для решения проблемы шума и вибрации для традиционного шагового двигателя.

Высокая скорость отклика

1. Гибридная ступенчатая серводвигательная система имеет некоторые преимущества традиционной шаговой системы с открытой петлей, Входное положение и выходной командный сигнал почти в режиме реального времени синхронизация, так что очень подходит для условий короткой дистанции быстрого запуска/остановки и остановки нулевой скорости стабильно.

2. В условиях быстрого позиционирования точка-точка, передовая технология управления Сервоприводом обеспечивает большой крутящий момент. Это делает систему очень высокой динамической реакцией, она намного выше предела шаговой системы.

Высокий крутящий момент/высокая скорость

1. Гибридная система сервопривода использует оптимизированный режим управления током, крутящий момент двигателя может быть 100% полным использованием. При проектировании машины нет необходимости учитывать избыточный крутящий момент.

2. Большой крутящий момент может облегчить сложность оборудования для замедления в определенных случаях.

3. Высокая скорость работы гибридных ступенчатых серводвигателей улучшение на 30% и эффективное улучшение 70% по сравнению с открытым цикловым шаговым двигателем. Благодаря этому двигатель может поддерживать работу с высоким крутящим моментом при высокой скорости.

Электрические Параметры

Модель

Угол поворота

Держательный крутящий момент

Сила тока

Фазы

Resis

Tance/фаза

Индуктивности/фаза

Крутящий момент

Ротор inetria

57BH256E-1000

1,8

1,0

2,8

0,4

1,2

400

280

57J1880EC-1000

1,8

2,2

4,0

0,35

1,8

700

480

86J1880EC-1000

1,8

4,5

4,0

0,4

3,5

1300

1400

86J1895EC-1000

1,8

7,0

5,0

0,37

3,3

2000

1850

86J18118EC-1000

1,8

8,5

5,0

0,44

4,4

2500

2700

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Многие пользователи спросили, как установить параметр через RS232 разъем на драйвере

Теперь мы выпустили новый блок настройки, чтобы установить этот драйвер как следующее изображение, для получения подробной информации, пожалуйста, проверьте следующую ссылку:

Пожалуйста, обратите внимание, что установка указана здесь только для справки, не включена для заказа. Если вам нужно, пожалуйста, закажите по этой ссылке
