Бесплатная доставка T1000S sd-карта WS2801 WS2811 WS2812B LPD6803 и т. д. светодиодный контроллер 2048 пикселей DC5 ~ 24 В T-1000S DMX 512 RGB контроллер

Описание:
Слот для карт памяти:

Тип: SD карты

Объем: 128 МБ-2 Гб

Файл магазина: *. led

Физические параметры:

Рабочая температура:-30-85 градусов Цельсия

Рабочее напряжение: DC5V/DC7.5-24V

Рабочая мощность: 2 Вт

Вес: 0,3 кг

Размеры: l165mm×w80mm×h30mm

Порт сигнала: 3pin Соединительный порт

T-1000S Системы Особенности
1,32-65536 серый, поддержка программной гамма-коррекции.

2. Опорная точка, линия, поверхность, правила и специальная форма ручки.

3. Однопортовый выход, может поддерживать 2048 пикселей.

4. Несколько контроллеров могут быть каскадными вместе и работать синхронно,

Воспроизвести содержимое, сохраненное на sd-карте.

5. Совместимость с однолинейными или двухлинейными чипами.

Примечание:

При нагрузке контроллера T1000S менее 512 пикселей Частота кадров может достигать 30 кадров в секунду.

При T-1000s управления более 512 пикселей Частота кадров автоматически замедляется.

Поддержка IC (один IC символизирует точку пикселя)

1. T-1000 системы
Уровень серого цвета 1,32-256, поддержка программной гамма-коррекции.
2. Поддержка правил и специальной формы ручки.
3. Однопортовый выход, может поддерживать 2048 пикселей.
4. Автономный (sd-карта) контроль, воспроизведение содержания, сохраненного на sd-карте.
5. T-1000 хранить максимум 16 программ, копировать несколько файлов на sd-карту в порядке,
После форматирования sd-карты в формате “FAT”.
6. Программа должна быть названа в заказах. Так же, как: 00_1.led, 01_1.led, 02_1.led.
Примечание: 1. При T-1000 управления контроллером менее 512 ламп частота кадров может достигать 30 кадров в секунду. Когда T-1000 контролировать более 512 ламп и менее 2048 ламп, частота кадров автоматически замедляется.
2. T-1000 должны использовать новое программное обеспечение LedEdit 2012.

2. Поддержка чипов:

Тип чипа

Код программного обеспечения и

КонтроллерТип

Лампы/(макс.)

Обратите внимание

LPD6803, D705, 1101,6909, 6912

T-1000-6803

2048 пикселей

LPD8806, LPD8809

T-1000-8806

2048 пикселей

TM1803, TM1804, TM1809, TM1812

T-1000-TM

2048 пикселей

TM1804 и TM1809 делятся на высокие и низкие

TM1903, TM1904, TM1909, TM1912

T-1000-TM19

2048 пикселей

UCS6909, UCS6912, UCS7009, UCS5903

T-1000-UCS-32

2048 пикселей

UCS1903, UCS1909, UCS1912

T-1000-UCS-256

2048 пикселей

1903 и 1909 делятся на высокие и низкие

UCS3903

T-1000-UCS-1024

2048 пикселей

DMX512

T-1000-DMX

170/512 пикселей

Совместим со стандартными DMX512

WS2801, WS2803

T-1000-WS

2048 пикселей

WS2811

T-1000-WS2811

2048 пикселей

WS2811 делится на высокий и низкий

DS189

T-1000-DS189

2048 пикселей

TLS3001, TLS3002, TLS3008

T-1000-TLS

• Число пикселей

P9813

T-1000-P9813

2048 пикселей

SM16715

T-1000-SM16715

2048 пикселей

SM16715 делится на высокий и низкий

SM16716

T-1000-SM16716

2048 пикселей

BS0901, BS0902

T-1000-0901

2048 пикселей

BS0815

T-1000-0815

2048 пикселей

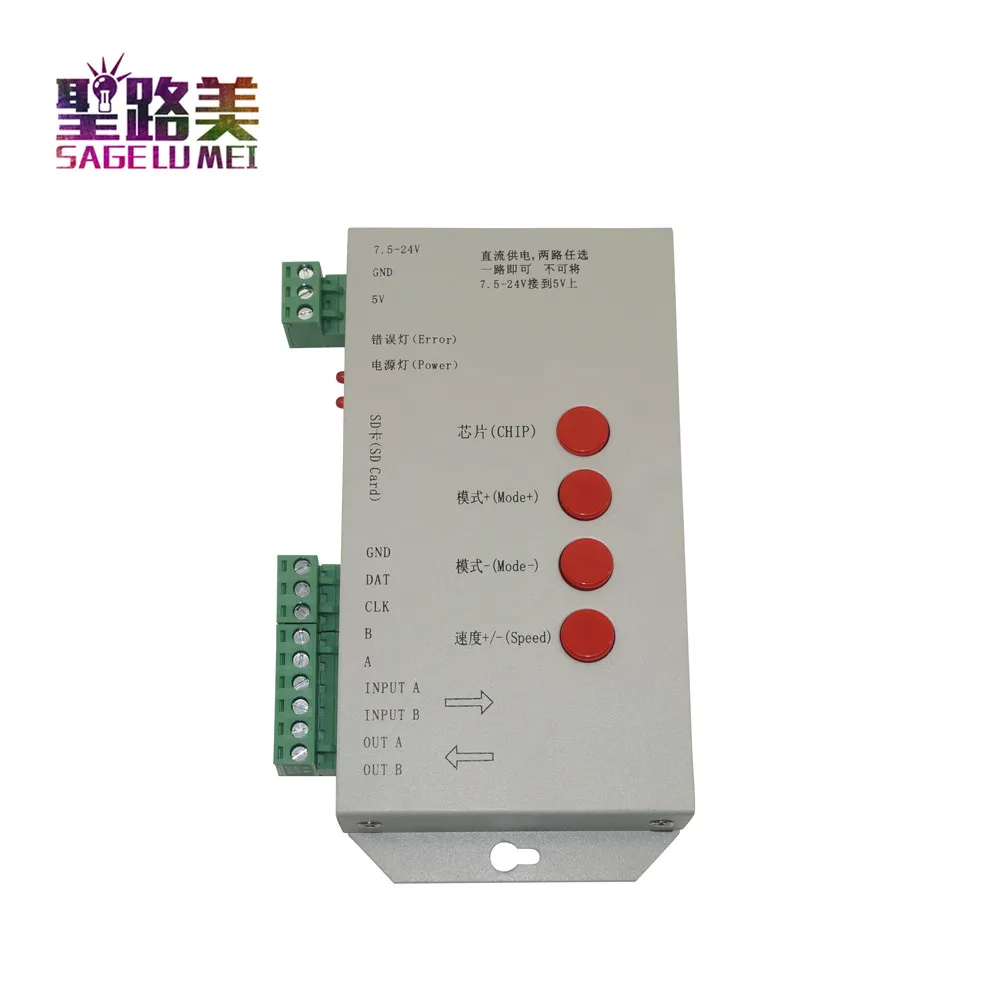

3. Определение печати:

Сигнал ttl (сигнал 245/spi): сигнал RS485.

CLK

Часы сигнала

B

Сигнал A/DMX +

DAT

Сигнал передачи данных

А

Сигнал B/DMX-

GND

Заземления сигнала

GND

Заземления сигнала

Примечание:Для сигнала ttl (SPI) источник сигнала контроллера должен напрямую подключаться к светодиодный заземлению.

4. Режим подключения

5.Название программы:(Правило как именовать программы :)

Название контроллера № 2:

"00 _ 1. led" --------- Программа № 1 для контроллера № 1

"01 _ 1. led" --------- Программа № 2 для контроллера № 1

"02 _ 1. led" --------- Программа № 3 для контроллера № 1

……

"15 _ 1. led" --------- Программа № 16 для контроллера № 1

Название контроллера № 2:

"00 _ 2. led" --------- Программа № 1 для контроллера № 2

"01 _ 2. led" --------- Программа № 2 для контроллера № 2

"02 _ 2. led" --------- Программа № 3 для контроллера № 2

……

"15 _ 2. led" --------- Программа № 4 для контроллера № 2

…

На фото:

6. Особые параметры

Слот для карт памяти:

Тип: SD карты(Рекомендуется использовать высокоскоростную sd-карту)

          Ёмкость: 128 МБ-1 Гб

          ФорматЖира капсулы потери веса

          Храните Файл:*.

    Физические параметры:

Рабочая температура:-30-85

Рабочее напряжение: DC5V/DC7.5-24V

Рабочая мощность: 1 Вт

Размер: l165mm×w80mm×h30mm

Вес: 0,35 кг

Порт сигнала: 3pin Соединительный порт

Примечание:

Перед копированием файлов на sd-карту, sd-карта должна быть отформатирована в формате FAT

Sd-карта в контроллере не может быть горячей заменой, подключите sd-карту каждый раз, необходимо сначала отсоединить блок питания

6. Выявление и устраниение неисправностей

Вопрос 1:: После питания Индикатор ошибки T-1000 мигает без отображения

Ответ:Индикатор ошибки мигает означает, что контроллер не правильно считывает карту, возможные проблемы:

1. Sd-карта пуста, без файла эффекта.

2. Файл эффектов в sd-карте и модели контроллера не совпадают, пожалуйста, выберите правильную модель контроллера в LedEdit, а затем повторно Создайте файл эффектов * led.

3. Sd-карта не отформатирована в FAT перед копированием файлов эффектов.

4. Пожалуйста, проверьте напряжение питания, контроллер может быть индивидуально приведен в действие, чтобы исключить причины питания

5. Замена sd-карты, а затем проверка, чтобы исключить возможность плохой sd-карты

Вопрос № 2: Контроллер включен, индикатор нормальный, но лампы не меняются

Ответ:Причины этого таковы:

1. Проверьте, правильно ли подключена сигнальная линия освещения и контроллер

2. Если ttl сигнал получен, лампа и контроллер должны быть общей поверхностью, это означает, что Подключите освещение & prime; s и контроллер & prime; s заземление вместе

3. Проверьте, соответствует ли выбранная модель во время отображения файлов на sd-карте чипам, используемым при освещении

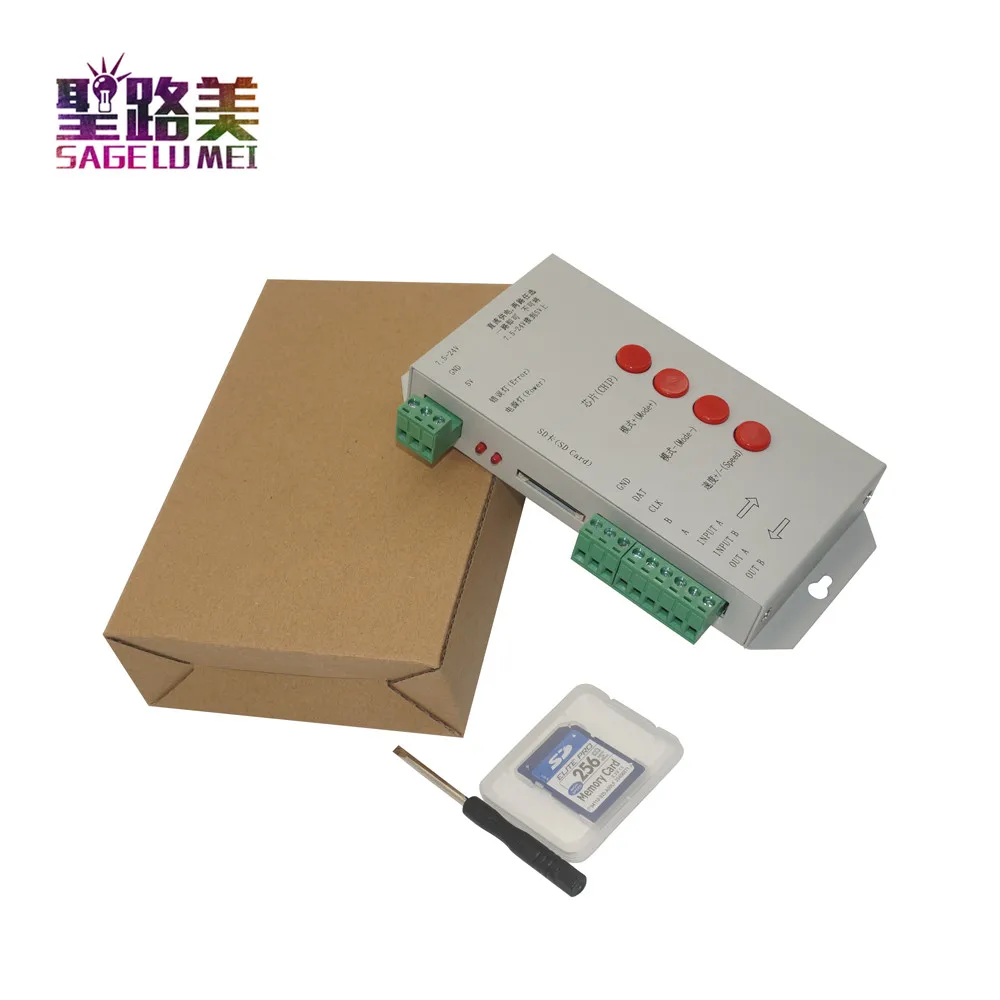

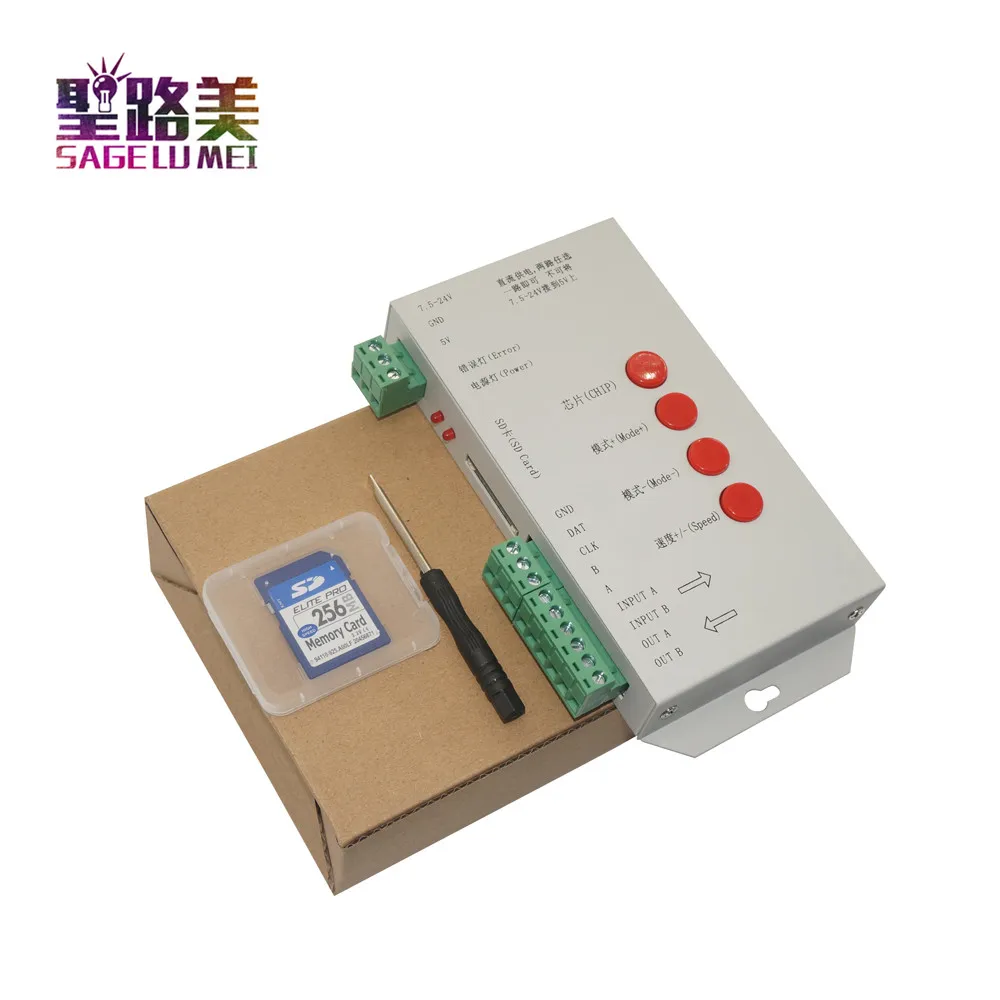

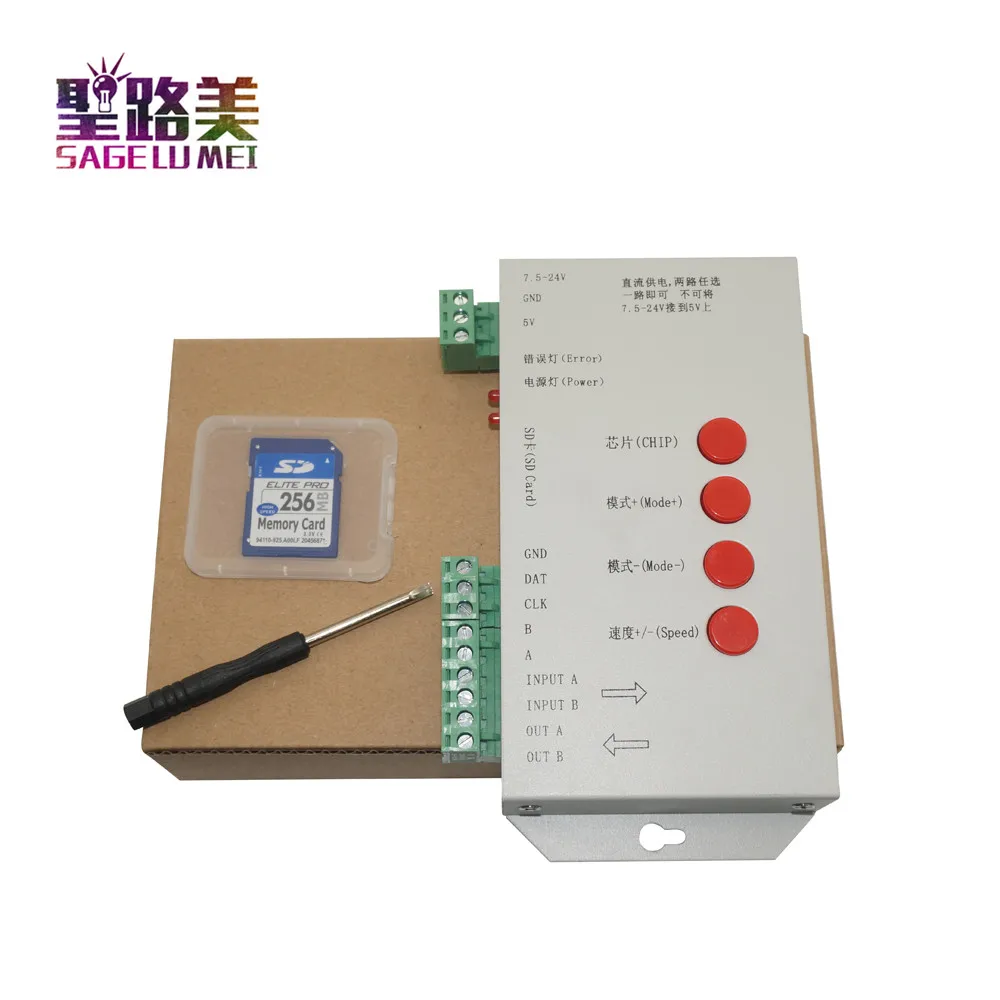

1 шт. T1000S контроллер

1 шт. SD карты
