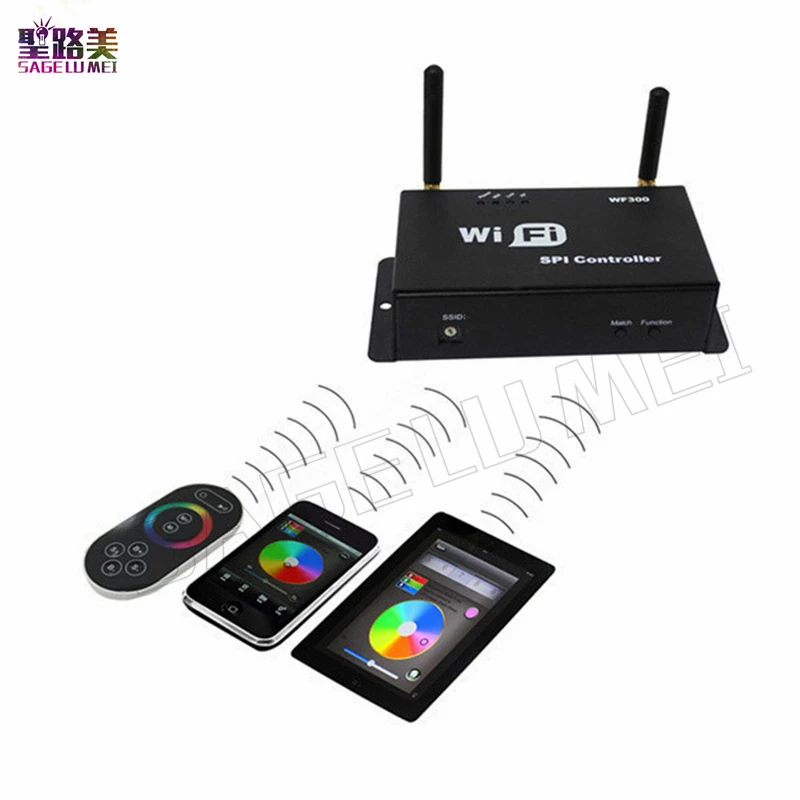

Светодиодная лента с поддержкой Wi-Fi 300 LPD6803 WS2811 WS2801 5050SMD контроллер RGB сенсорным

Светодиодная лента с поддержкой Wi-Fi 300 LPD6803 WS2811 WS2801 5050SMD контроллер RGB сенсорным

Продукт составляет

1. Светодиодный Wifi контроллер, это ядро продукта, ответственный за получение сигнала управления и контроль светодиодный запрос;
2. Пульт дистанционного управления RF, в состоянии не использовать смартфон в качестве пульта ДУ, вы можете выбрать его контроллер полосы;
3. Диск, включая операционную систему IOS и операционную систему android mobile soft.
4. Пользовательский манол.


Суммирование

Светодиодный WiFi контроллер соответствует традиционным инфракрасным, RF технологии контроллера, это рождение рынка и спроса клиентов, это Контроллер одного типа, который интегрирует новейшие технические Технологии wifi на рынке. Это делает светодиодный контроль более удобным, более hommization. Мы можем использовать систему Android или мобильный телефон системы IOS для установки программного обеспечения управления, затем он может контролировать светодиодный, это пожелания каждого клиента.

Использование технологии Wi-Fi может сделать наш диапазон управления более широким, может избавиться от узких ограничений пространства,

Суммирование

Светодиодный WiFi контроллер соответствует традиционным инфракрасным, RF технологии контроллера, это рождение рынка и спроса клиентов, это Контроллер одного типа, который интегрирует новейшие технические Технологии wifi на рынке. Это делает светодиодный контроль более удобным, более hommization. Мы можем использовать систему Android или мобильный телефон системы IOS для установки программного обеспечения управления, затем он может контролировать светодиодный, это пожелания каждого клиента.

В здании можно контролировать более 50 м, на улице можно контролировать более 100 м.

В состоянии не использовать мобильное программное обеспечение, также можно использовать пульт дистанционного управления для управления, очень удобно, принести много вариантов для вас.

Использование технологии Wi-Fi может сделать наш диапазон управления более широким, может избавиться от узких ограничений пространства,

Технические параметры

1: Рабочая температура:-20-60

2: метод питания: AAA * 3

3: Напряжение питания: 1,5 V * 3

4: мощность в режиме ожидания: 0,015 МВт

5: ток в режиме ожидания: 3uA

6: Рабочий ток: 200uA

7: ток излучения: 10 мА

8: расстояние дистанционного управления: около 30 м

9: время работы в режиме ожидания: 6 месяцев

1: Название: волшебный цвет

2: платформа во время работы: версия Android поддерживает систему Android (лучше поддержка Samsung,

HTC), версия IOS поддерживает систему IOS, оборудование должно иметь функцию WiFi.

3: Язык: английский

4: Категория: связь

5: бесплатно, зеленый, без подключений

1: Рабочее напряжение: DC5--24V

2: управление на выходе: выход сигнала SPI

3: Выходной ток: 4А * 3

4: режим подключения: Сигнальные провода SPI (данные, CLK)

5: Внешние размеры: L107 * W65 * H30 (мм)

6: Чувствительность приема: 802.11b DSSS(-5dBm),802.11b CCK (-10dBm), 802,11g

OFDM(-15dBm)

После включения контроллера, откройте набор мобильных телефонов Wi-Fi, выполните поиск сети Wi-Fi, вы проверите, что оборудование WIFI называется LN + номер, например, «LN001», "LN003" и так далее, как на картинке:

Номер после LN-это код контроллера SSID, один и тот же контроллер может установить другой код, когда в той же сетевой среде есть много контроллеров, он может отличить. Информация о настройках SSID будет представлена ниже.

Световой светильник

Функциональная Таблица

Мощность

Индикатор питания Светильник, долгое время яркий показывает источник питания нормально

Wifi

Свободное время, долгое время, яркий, есть wifi данных введите мерцание, конфигурация wifi Ssid off

Ссылка

Есть wifi Дата входа, затем мерцание, нет wifi данных, затем выключено.

RF

Есть радиочастотные удаленные данные или нажмите клавишу управления, затем мерцание, свободное время.

Код циферблата используется для настройки светодиодный-WiFi контроллера Ssid номер, соответствующая таблице, как показано ниже. Форма от 0 до 15, имеет в общей сложности 16 кодов, поэтому наш номер Ssid крепится к LN001 до LN016. Это означает, что использовать наш продукт в той же небольшой области можно установить 16 взаимной изоляции LAN, как только код циферблата изменен после того, как переключатель был набран, номер Ssid немедленно изменен, поэтому вам нужно отметить, что он должен искать и подключаться снова.

Код

SSID

0

LN001

1

LN002

2

LN003

3

LN004

4

LN005

5

LN006

6

LN007

7

LN008

8

LN009

9

LN010

A

LN011

B

LN012

C

LN013

D

LN014

E

LN015

F

LN016

Светодиодная лента в соответствии с моделью подключения соответствующего порта.

В первый раз используйте контроллер и пульт дистанционного управления, возможно, потому, что адрес контроллера и адрес дистанционного управления не совпадают, это приведет к тому, что пульт дистанционного управления не может управлять, в это время, необходимо использовать эту кнопку, чтобы сделать этот адрес 2 совпадающими.

Метод использования: во-первых, нажмите клавишу контроллера «Match», в то же время нажмите любую клавишу пульта дистанционного управления, более 2 с, теперь светильник индикатора дистанционного управления RF будет мигать 3 раза, отпустите ключ «Match», затем закончите.

Клавиша «функция»-это композитная кнопка, она имеет функцию переключения и изменения режима.

Функциональная Инструкция: длительное время (более 2 с): выключение;

Короткое нажатие (менее 1 с): изменение режима.

1. Панель контроллера имеет 64 сенсорных точки, и функция, как показано ниже:

1. Включение/выключение, вы можете включить/выключить выход контроллера в любое время;

2. Пауза, в динамическом режиме, вы можете остановить контроллер в текущее состояние;

3. Эта кнопка имеет 2 функции:

Режим + клавиша выбора, когда шаблон управления током является шаблон шкива (цвет), если необходимо

Воплотите узор (цвет) в контроллер, можете нажать на эту кнопку.

Кнопка переключения режимов, для текущего режима управления, вы можете переключить M + ключ, который

Указан режим (цвет) в таблице.

4. Эта кнопка имеет 2 функции:

Клавиша выбора режима, когда шаблон управления током является шаблон шкива (цвет), если необходимо

Воплотите узор (цвет) в контроллер, можете нажать на эту кнопку.

Кнопка переключения режимов, для текущего режима управления, вы можете переключить M + ключ, который

Указан режим (цвет) в таблице.

5. Кнопка управления яркостью на выходе, каждый раз, когда вы нажимаете эту кнопку, серия яркости

Добавьте 1, всего 32 уровня.

6. Кнопка управления яркостью на выходе, каждый раз, когда вы нажимаете эту кнопку, серия яркости

Минус 1, всего 32 уровня.

7. Кнопка управления скоростью выхода, каждый раз, когда вы нажимаете эту кнопку, серия яркости

Добавьте 1, всего 99 уровней.

8. Кнопка управления выходной скоростью, каждый раз, когда вы нажимаете эту кнопку, серия яркости

Минус 1, всего 99 уровней.

9. Сенсорная кнопка с цветным шкивом, Кнопка выбора статического режима, до 55 точек касания.

Эта кнопка имеет 2 функции:

Кнопка выбора статического цвета, когда режим управления током-это Режим M

Клавиша (цвет), если вы хотите реализовать статический цвет, можно нажать на эту кнопку.

Цвет шкива выбрать кнопку, можно выбрать из 55 видов статического режима

(Цвет от шкива).

2. Управление источником питания: прекратите использование пульта более 20 с, пульт ДУ войдет в

Режим ожидания (неприкасаемое состояние), чтобы продлить срок службы батареи; Слегка встряхните один раз, затем

Пульт ДУ вернется в нормальное рабочее состояние (Сенсорное состояние).

Примечание: Этот пульт дистанционного управления может только изменить шаблон, яркость, скорость, если вы хотите

Чтобы изменить модель IC контроллера, точка поддержки IC, последовательность RGB, затем

Подключите WIFI через мобильный телефон для изменения.

7. Встроенный режим контроллера

Режимы

Инструкция по режиму

1

Статический красный

2

Статический зеленый

3

Статический синий

4

Статический желтый

5

Статический фиолетовый

6

Статический циан

7

Статический белый

8

Красная лошадь направо

9

Красная лошадь слева

10

Зеленая лошадь направо

11

Зеленая лошадь слева

12

Синяя лошадь направо

13

Синяя лошадь слева

14

Красная лошадь гонки нижний занавес

15

Зеленый занавес для скачек

16

Три основных цвета лошадь гоночная щетка вперед направление

17

Трехцветная кисть для конной гонки

18

Три основных цвета лошадь гонки кисти занавес

19

Три цвета смешивания лошадь гонки кисти нижний занавес

20

Семицветная кисть для скачек в прямом направлении

21

Семицветная кисть для скачек в обратном направлении

22

Семицветный занавес для скачек

23

Семицветная кисть для конной гонки нижний занавес

24

Три основных цвета кисти вперед направление

25

Три основных цвета кисти обратное направление

26

Три цвета смешивания кисти в прямом направлении

27

Три цвета смешивания кисти обратное направление

28

Семицветная кисть в прямом направлении

29

Семицветная кисть обратного направления

30

Три основных цвета кисти занавес

31

Три основных цвета кисти нижний занавес

32

Семь цветов кисти занавес

33

Семь цветов кисти нижний занавес

34

Три основных цвета стробоскоп

35

Семицветная стробоскоп

36

Три основных цвета jumpy изменить

37

Три цвета смешивания jumpy изменить

38

Семицветное изменение jumpy

39

Зеленый, синий, желтый, три цвета, волна, бегущая вперед

40

Сине-желтый-голубой три цвета волны по волнам бегут в обратном направлении

41

Три цвета смешивания, три цвета волны по волнам, идущим вперед

42

Три цвета смешивания три цвета волны по волнам бегут в обратном направлении

43

Сине-желтый-голубой три цвета волны по волнам, идущим вперед

44

Зелено-синий занавес

45

Сине-желтый нижний занавес

46

Семицветная волна в прямом направлении

47

Семицветная волна обратного направления

48

Синий путь назад

49

Красный путь вперед

50

Красный путь назад

51

Зеленый путь вперед

52

Зеленая тропа обратного направления

53

Синий путь вперед

54

Желтый путь вперед

55

Cyan trail forward direction

56

Фиолетовое направление назад

57

Белый путь вперед

58

Белый путь назад

59

Семицветная беговая дорожка в обратном направлении

60

Семицветная беговая дорожка в прямом направлении

61

Изменение цвета: голубой-красный-голубой

62

Изменить цвет фиолетовый-Красный-фиолетовый в прямом направлении

63

Изменение цвета фиолетовый-Красный-фиолетовый обратное направление

64

Изменить цвет желтый-зеленый-желтый в прямом направлении

65

Изменение цвета желтый-зеленый-желтый обратное направление

66

Изменение цвета: голубой-зеленый-голубой

67

Изменение цвета cyan-green-cyan обратное направление

68

Изменить цвет фиолетовый-синий-фиолетовый в прямом направлении

69

Изменение цвета фиолетовый-синий-фиолетовый обратное направление

70

Изменение цвета: голубой-синий-голубой

71

Изменение цвета cyan-blue-cyan обратное направление

72

Изменить цвет белый-красный-белый в прямом направлении

73

Изменение цвета белый-красный-белый обратное направление

74

Изменить цвет зеленый-красный-зеленый вперед направление

75

Изменение цвета синий-красный-синий обратное направление

76

Изменить цвет желтый-Красный-желтый в прямом направлении

77

Изменение цвета желтый-Красный-желтый обратное направление

78

Изменить цвет красный-желтый-красный

79

Изменение цвета: красный, фиолетовый, красный

80

Изменение цвета зеленый-голубой-зеленый

81

Изменение цвета зеленый-желтый-зеленый

82

Изменение цвета синий-фиолетовый-синий

83

Автоматическое воспроизведение 8-82

Эта структура соединителя относится к структуре ящика, интерфейс устройства источника питания и Светодиодный интерфейс вместе, четыре интерфейса с левой стороны (GND,CLK,DATA, LAT)-это светодиодный соединитель, пятым интерфейсом является подключение анода V + источника питания, шестым интерфейсом является подключение катода V-источника питания. Этот контроллер теперь может поддерживать 10 видов SPI полосы на рынке, следующим образом:

Номер

Модель

Сигнальная линия

1

LPD6803

DATACLK

2

TM1803

Данные

3

UCS1903

Данные

4

WS2811

Данные

5

TM1812

Данные

6

TM1809

Данные

7

WS2801

DATACLK

8

TLS3001

Данные

9

TLS3008

Данные

10

P9813

DATACLK

Проводка как WS2811 UCS1903

Проводка как WS2801 LPD6803 и т. Д.

1x контроллер Wifi-SPI
1 пульт дистанционного управления (не включая аккумулятор)
1X CD
1X руководство на английском языке
