Плата для разработки Waveshare Open107V Standard STM32F107VCT6 STM32F107 ARM Cortex-M3 STM32 + модуль USB UART PL2303 |
Описание товара
Плата разработки STM32 предназначена для серии STM32F107V, имеет MCU STM32F107VCT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Что на борту
Фотографии
Open107V макетная плата
Подключение к ЖК-дисплею с сенсорным экраном
Подключение к ST-LINK
Подключение к различным периферийным устройствам
Open107V μC/OS-II (Ⅰ)
Open107V μC/OS-II (Ⅱ)
Open107V μC/OS-II (Ⅲ)
Open107V μC/OS-II (Ⅳ)
JTAG/SWD интерфейсы
Рис. 2. Коннектор SWD
2.
3.
4.
5
6
7
8
Open107V-это макетная плата STM32 с устройством STM32F107VCT6 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с микроконтроллером линии подключения STM32.
Примечание: стандарт Open107V включает только одну вспомогательную плату-PL2303 USB UART board (mini).
Что на борту
Ядро: Рука Cortex-M3 32-разрядный процессор RISC
Рабочая частота: 72 МГц, 1,25 DMIPS/МГц
Рабочее напряжение: 2-3,6 V
Посылка: LQFP100
I/Os: 80
Воспоминания: 256K Flash, 64K RAM
Коммуникационные интерфейсы: 3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 2 x I2C, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN
AD & DA конвертеры: 2 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)
Отладка/программирование: Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
AMS1117-3.3: 3,3 V регулятор напряжения
Выключатель питания: 5 в постоянного тока или USB
Индикатор питания;
Светодиоды: Удобно для указания состояния ввода/вывода или состояния запуска программы
Кнопка сброса;
Ключ пользователя;
Джойстик: Удобно для ввода/вывода (пять позиций)
32,768 K кристаллический Осциллятор: Для внутреннего RTC
25 м кристаллический осциллятор;
Интерфейс Ethernet: Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet
8 Интерфейс ввода/вывода: Легко подключается к клавиатуре, двигателю и т. д.
Интерфейс CAN1: Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
Интерфейс CAN2: Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
SPI1/SPI2 интерфейс: Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
Интерфейс I2C1/I2C2: Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
ЖК-интерфейс: Легко подключается к ЖК-дисплею с сенсорным экраном
Однопроводный интерфейс: Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
PS/2 интерфейс: Легко подключается к клавиатуре PS/2 или мыши
Интерфейс USART1: Легко подключается к RS232, RS485, USB к 232 и т. Д.
Интерфейс USART2: Легко подключается к RS232, RS485, USB к 232 и т. Д.
USB OTG: Связь с usb-устройством или usb-хостом
5 В DC jack;
5V/3,3 V постоянное напряжение на входе/выходе;
MCU контактный разъем: Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
Интерфейс JTAG/SWD: Для отладки/программирования
Выбор режима загрузки: Для настройки контактов BOOT0 и BOOT1
USB OTG выбор перемычкиКороткий Джемпер для включения USB OTG, подключается к MCU I/O
Откройте перемычку, чтобы отключить USB OTG, отключается от MCU I/O
PS/2 интерфейс перемычкиКороткая перемычка для подключения устройства PS/2 к I/Os по умолчанию
Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через перемычки
Перемычка светодиодовКороткая перемычка для подключения светодиодов к I/Os по умолчанию
Откройте перемычку для подключения светодиодов к пользовательским I/Os через перемычные провода
Джемпер VBATКороткий Джемпер для использования системы питания
Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например, к аккумулятору
Фотографии

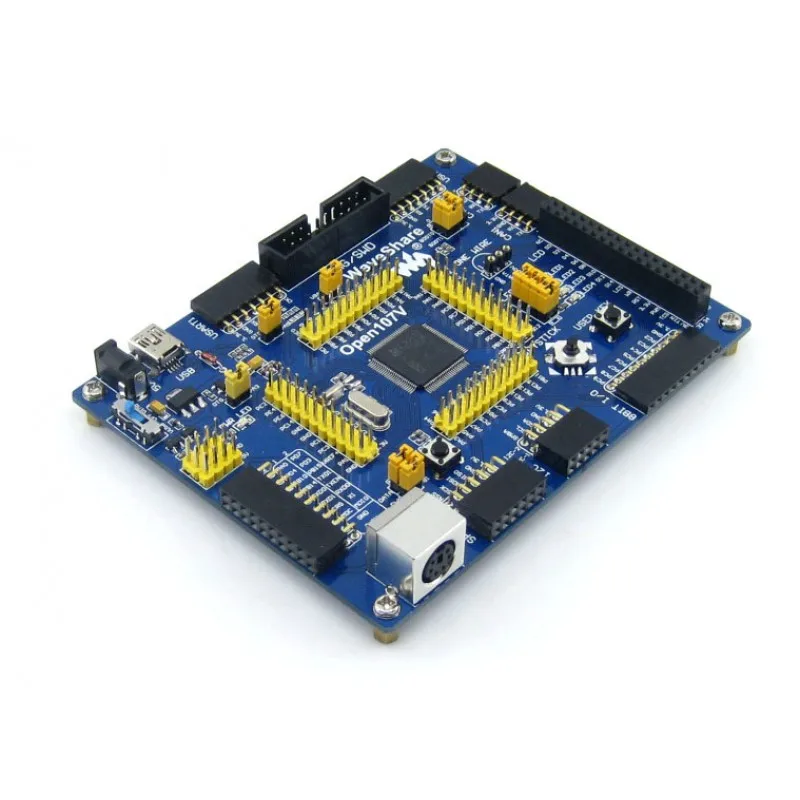

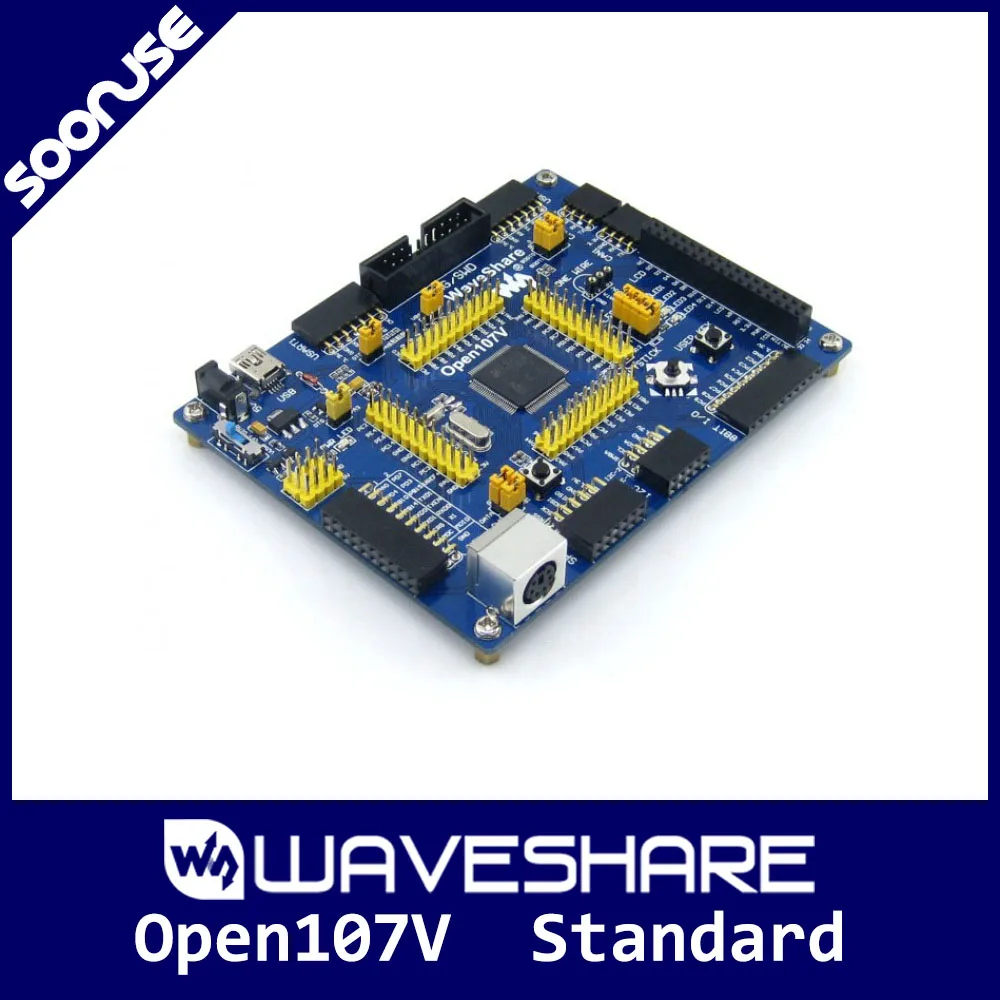

Open107V макетная плата
Подключение к ЖК-дисплею с сенсорным экраном
Подключение к ST-LINK
Подключение к различным периферийным устройствам
Open107V μC/OS-II (Ⅰ)
Open107V μC/OS-II (Ⅱ)
Open107V μC/OS-II (Ⅲ)
Open107V μC/OS-II (Ⅳ)
Примечание:
Open107V поддерживает программирование через STM32 USART bootloader, в посылка также входит плата аксессуаров USB в UART.
Open107V не интегрирует какую-либо функцию отладки, требуется отладчик.
Стандарт Open107V включает только одну вспомогательную плату-PL2303 USB UART board (mini).
JTAG/SWD интерфейсы
На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
Рис. 1. Надпись JTAG
Рис. 2. Коннектор SWD
Посылка
Вес: 0,22 КГ
Open107V макетная плата x 1
PL2303 USB UART Board (mini) x 1
Usb-разъем типа A для мини-кабеля типа B x 1
Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
4-контактный провод х 2
2-контактный провод x 2
Кабель питания USB x 1
Программное обеспечение CD x 1
