Waveshare макетная плата B STM32 комплект из 11 модулей STM32F429IGT6 STM32F429 Cortex M4 + 7 "емкостный

Макетная плата STM32, предназначенная для STM32F429I, имеет MCU STM32F429IGT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.



Обзор

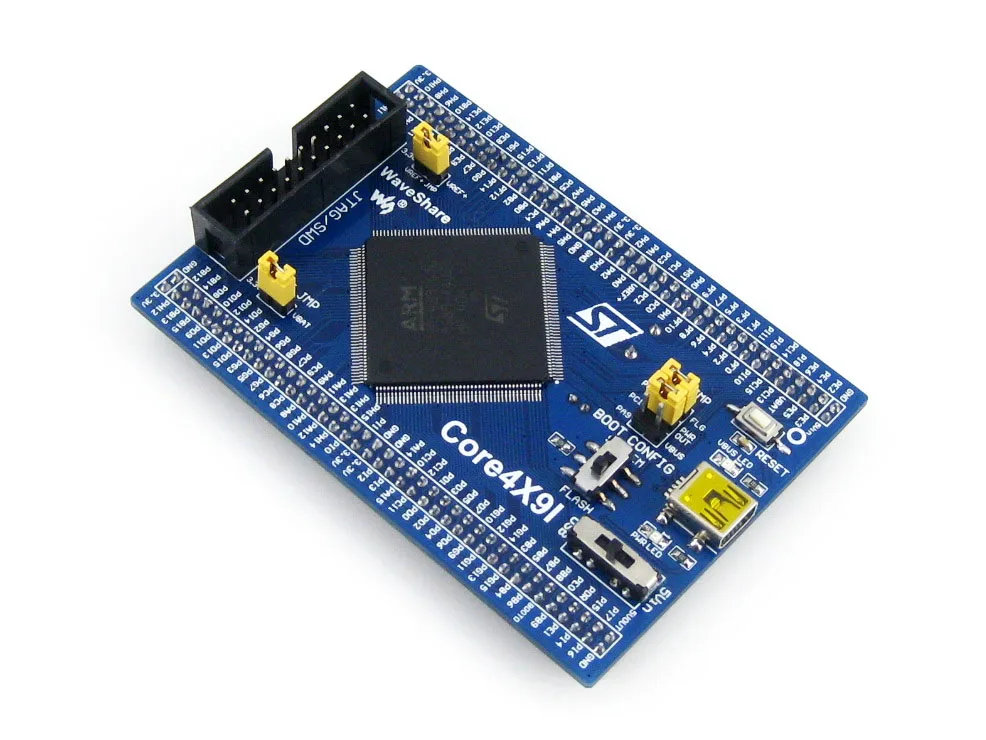

Open429I-C представляет собой STM32 Совет по развитию, предназначенный дляSTM32F429IGT6Микроконтроллер, состоит из материнской платы и материнской платы MCUCore429I.

В Open429I-C поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложения с Микроконтроллерами серии STM32.

---

What's на Материнская плата печатная плата

Разъем материнской платы MCU:Для легкого подключения Core429I USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д. DCMI интерфейс:Для подключения камеры Емкостная сенсорная панель интерфейс:Для подключения емкостной сенсорной панели CAN2 интерфейс:Для подключения CAN модулей CAN1 интерфейс:Для подключения CAN модулей Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более быструю скорость доступа, чем SPI ULPI интерфейс:Для подключения высокоскоростного usb-устройства (STM32F429I интегрирует контроллер USB HS без какого-либо устройства PHY) ЖК-интерфейс 1:Для подключения 7 дюймов ЖК-дисплей Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д. ЖК-интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей Интерфейс I2C2/I2C3:Легко соединяется с периферийными устройствами I2C, такими как расширитель I/O (PCF8574), EEPROM (AT24Cxx) и т. д. SAI1 интерфейс:Для подключения звуковые модули, такие как модуль UDA1380 Интерфейс Ethernet:Для подключения модулей Ethernet USB разъем:USB к UART через встроенный конвертер PL2303 Интерфейсы SPI1/SPI2: Легко подключается к периферийным портам SPI, таким как DataFlash (AT45DBxx), sd-карта, модуль MP3 и т. д. Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA) Интерфейс I2S2/I2S3/I2C1:Легко подключается к внешним IPS, таким как аудио модуль, и т. Д. 8-битный FMC интерфейс:Легко соединяется с периферийными устройствами, такими как NandFlash Разъем постоянного тока 5 В 5V/3,3 V вход/выход:Обычно используется как выходная мощность, также обычное заземление с другой платой пользователя MCU контактный разъем:Все порты MCU I/O доступны для Расширительных разъемов для дальнейшего расширения PL2303:Конвертер USB в UART Светодиоды:Удобно для указания статуса I/O и/или бегущего состояния программы PL2303 TX-LED / RX-LED 12 МГц кристалл:Для PL2303 Джойстик:Пять положений Кнопка пробуждения:Используется как обычная кнопка, и/или Пробуждение MCU STM32 от сна USB к UART jumper Светодиодный джемпер Короткая перемычка, чтобы подключиться к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским разъемам I/Os через соединительные провода Джемпер с кнопками/джойстиками Короткая перемычка, чтобы подключиться к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским разъемам I/Os через соединительные провода What's на Core429I STM32F429IGT6:Высокая производительность STM32 MCU, который имеет: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Инструкции по одноциклу DSP Рабочая частота:180 МГц, 225 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8 V-3,6 V Посылка:LQFP176 Память:1024kB Flash, 256 + 4kB SRAM Интерфейсы связи MCU: 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C 1 x FMC, 1 x SDIO, 2 x CAN 1 x LCD-TFT Контроллер HS/FS (с выделенным DMA), USB 2,0-1 шт. 1 x USB HS ULPI (требуется внешняя PHY) 1x10/100 Ethernet MAC Интерфейс камеры от 8 до 14 бит, 1 шт. AD и DA конвертеры:3 x AD (12 бит, 1 мкс, shares 24 канала); 2 x DA (12 бит) Исправление/программирование:Поддержка JTAG/SWD интерфейсы, поддерживает МАП IS42S16400J:SDRAM 1 бит Meg x 16 бит x 4 банки (64-бит) AMS1117-3.3:3,3 V регулятор напряжения MIC2075:Встроенное устройство управления питанием от USB Выключатель питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки pin BOOT0 Мощность индикатор VBUS светодиодный Кнопка сброса 8 м с украшением в виде кристаллов 32,768 K кристалл,Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для гайки/программирования Разъем USB,Поддерживает устройства и/или хост-устройства Расширитель MCU pins,Разъемы расширения VCC, GND и все I/O доступны для дальнейшего расширения 5Vin выносной,При использовании хоста USB/OTG требуется блок питания 5 В USB OTG/HOST jumper Короткий Джемпер при использовании USB OTG/HOST Откройте перемычку, чтобы отсоединить от родного порта ввода/вывода VBAT Перемычка выбора Короткий Джемпер в использовании система источника питания Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например, батарее VREF Перемычка выбора Короткий Джемпер для подключения VREF + к VCC Откройте перемычку для подключения VREF + к другому пользовательскому штифту через перемычку Фото

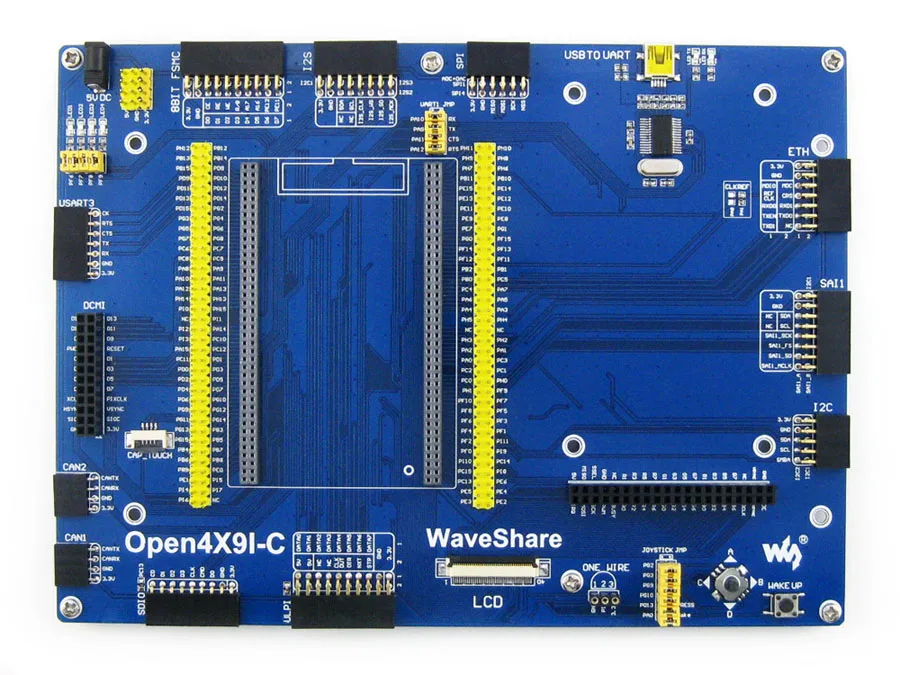

Open429I-C Совет по развитию
Open429I-C Совет по развитию (вид сзади)

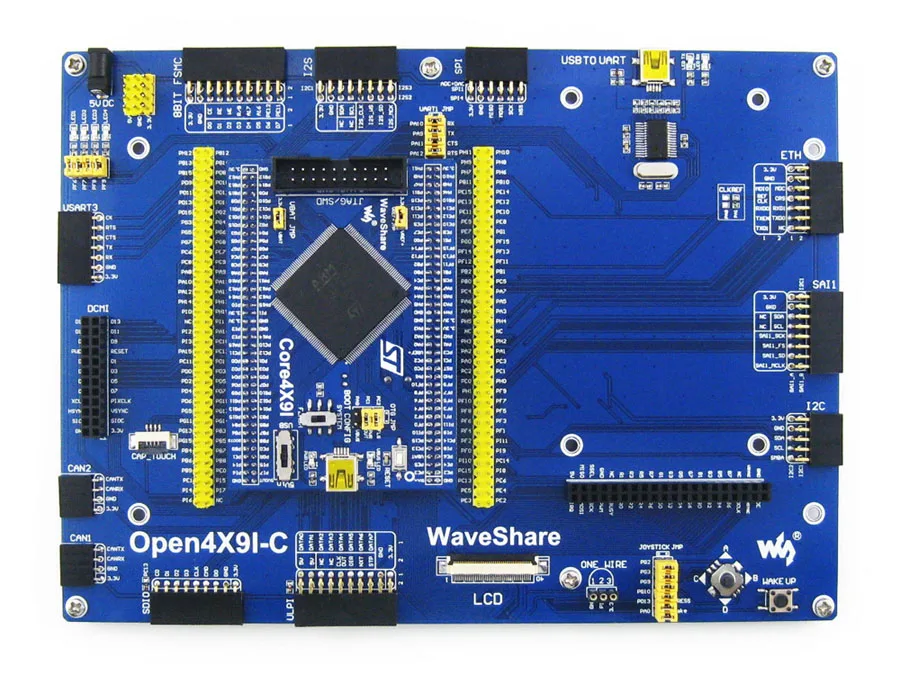

Open429I-C Совет по развитию
Open429I-C материнская плата печатная плата
STM32 Cortex-M4 MCU плате
STM32 Cortex-M4 MCU плате
Подключение к различным периферийным устройствами
Подключение к usb-устройству через кабель-конвертер
4,3 inch ЖК emWin demo1
4,3 inch ЖК emWin demo2
4,3 inch ЖК emWin demo3
4,3 inch ЖК emWin demo4
7-дюймовый ЖК-дисплей для emWin demo1
7-дюймовый ЖК-дисплей для emWin demo2
7-дюймовый ЖК-дисплей для emWin demo3
7-дюймовый ЖК-дисплей для emWin demo4
Подключение к USB3300 USB HS плате
Подключение к плате камеры OV2640
Подключение к плата NandFlash
Подключение к плате RS232
Подключение к плате RS485
Подключение к CAN Board
Подключение к 8 кнопкам
Подключение к 5 кнопкам IO
Подключение к кнопочной панели AD
Тестовая плата на AD/DA port
Подключение к FRAM Board
Дополнительный модуль Multi I2C, соединенный с шиной I2C
Подключение к плате Micro SD для хранения
Подключение к плате DataFlash
Подключение к NRF24L01 RF плате
Подключение к плате Ethernet
Подключение к MP3 плате VS1003B
Подключение к плате UDA1380
Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
В Open429I-C поддерживает программирование через UART загрузчика
В Open429I-C не интегрирует какую-либо функцию отладки, отладчик не требуется.

JTAG/SWD интерфейсы



На рис. 1 и 2 показаны криперы JTAG/SWD интерфейса



Рисунок 1. Надпись JTAG
Рисунок 2. Насадка SWD

Развития ресурсы Схема Демонстрационный код (образцы в C, μC/OS-II) STM32 программное обеспечение для разработки (KEIL и т. д.) STM32 datasheets STM32 разработка документов

Вики: www.waveshare.com/wiki/Open429I-C

Посылка содержание

Вес:0,718 кг

"Стандартный посылка" и "аксессуар Панели посылка" ниже входят в комплект.

Стандартный посылка Макетная плата для Open429I-C x 1 USB тип A штекер в mini-B кабель x 1 Штепсельная розетка USB type-A для mini-B, кабель x 1 4-контактный 2 в упаковке x 1 Кабель питания USB x 1 По CD x 1 -1 шт.2  3  4  5  6 Аксессуар Панели посылка 7 дюймов емкостный сенсорный экран ЖК-дисплей (G)-1 шт. Плата Ethernet DP83848 x 1 USB3300 USB HS плата x 1 Плата NandFlash (A) x 1 UDA1380 доска х 1 Плата памяти Micro SD x 1 Плата камеры OV2640 x 1 Аналоговая тестовая плата x 1 FM24CLXX FRAM Board x 1 AT45DBXX плата DataFlash x 1 SN65HVD230 можете сесть на 2 шт. x 1 Ethernet-кабель x 1 40-контактный FFC 0,5 200 мм (с противоположных сторон контакта)-1 шт. 4-контактный разъем FFC × 1 шт. 7 дюймов ЖК-дисплей винтов x 1
