Универсальный фрезерный станок с ЧПУ BS простой делительная головка 4 5 6 8 дюймов

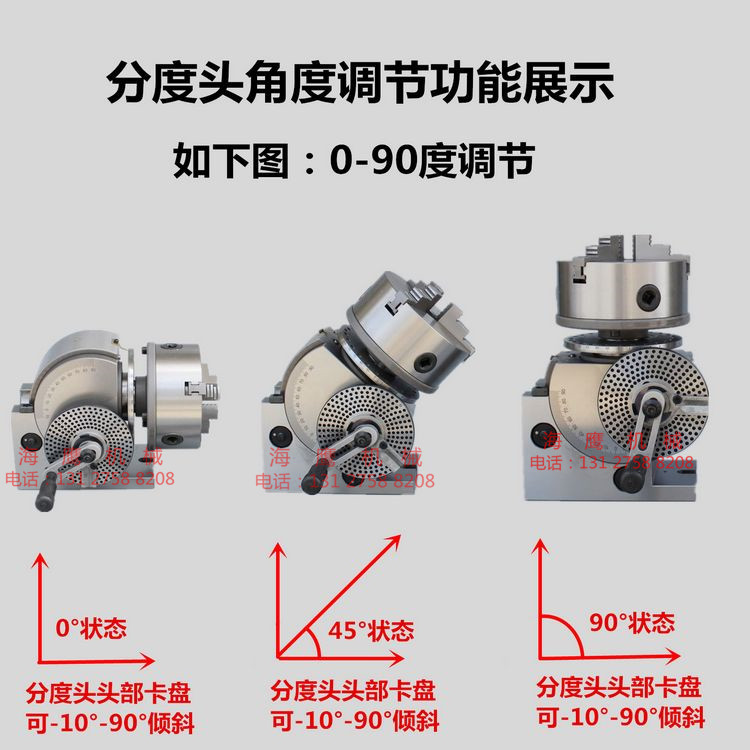

Универсальная головка для индексации, фрезерный станок, индексационная головка BS, простая головка для индексации, 4 дюйма, 5 дюймов, 6 дюймов, 8 дюймов, фрезерный станок, индексер Универсальная разделительная головка устанавливается на фрезерный станок для аксессуаров станка будет произвольно разделена на равные части заготовки. Градация кольца и курсора позиционирования штифта и индексации пластины и зажима заготовки, будет вверху или патрон в любой угол может быть произвольно разделен на окружные части, вспомогательная машина для обработки инструментов использует различные формы различных канавок, зубчатой передачи, винтовой передачи, Archimedes спиральных кулачков и т. д. Классификация спецификации продукта: 4 дюйма 100 патрон (комплект) 5 дюймов 125 карт (набор) 6 дюймов 160 патрон (комплект) 8 дюймов 200 патрон (комплект) Параметры продукта: 4 дюйма: общая высота 240 мм, общая высота 170 мм, высота центра 100 мм, базовый размер 168x90мм, максимальный зажим 80 ммДюймы: Установите общую высоту 250 мм на общую высоту 170 мм, высоту центра 100 мм, базовый размер 168x90мм, максимальный зажим 110 ммДюймы: Установите общую высоту 320 мм, общая высота 220 мм, высота центра 128 мм, размер основания 115x205мм, максимальный зажим 145 ммДюйм: Установите общую высоту 340 мм на общую высоту 240 мм, высоту центра 128 мм, базовый размер 115x205мм, максимальное зажимное крепление 200 мм



Подробные измерения:

Размер разделительной головки: (мм)

Модель

A

B

C

H

G

N

Конус шпинделя

Сквозное отверстие

Патрон

4 размера

235

173

90

100

16

90

MT2

17

100

5 размеров

245

125

6 размеров

310

220

206

128

16

113

MT3

23

160

8 размеров

325

200

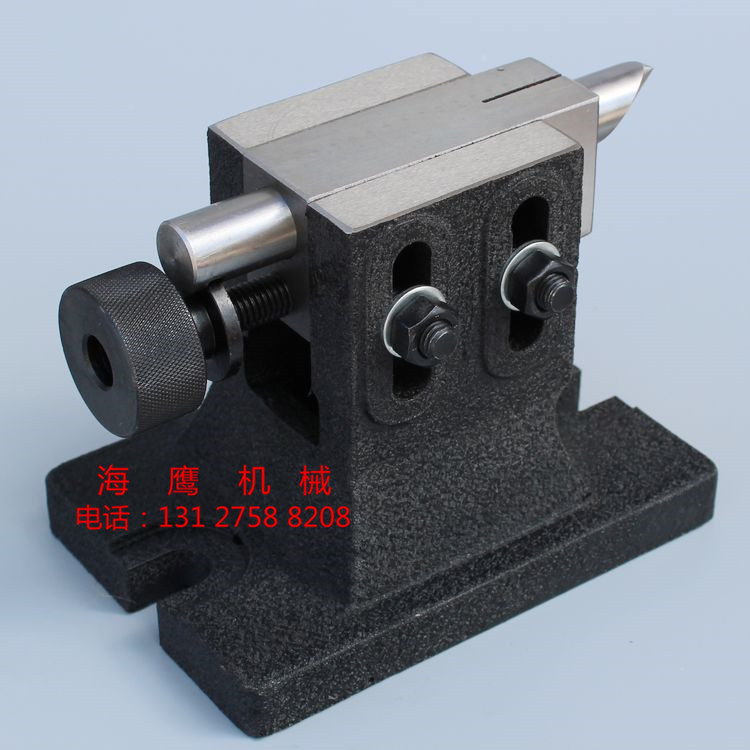

Размер задней части: (мм)

Модель

E

F

J

L

К

G

Центральный высокий

Первоклассный вырез

4 размера/5 размеров

175

130

87

107

92

16

100

Эксцентриковый наконечник

6 размеров/8 размеров

183

158

87

137

110

16

128

Основные параметры:

Модель

Центральный высокий

Диапазон зажима

Монтажный патрон

Вертикальная общая высота

Общая горизонтальная высота

Базовый размер

Сквозное отверстие

Вес брутто кг

4 размера

100

2 ~ 80 мм

K11-100

240

170

168*90

16,5

22

5 размеров

100

2 ~ 110 мм

K11-125

250

170

168*90

16,5

25

6 размеров

128

3 ~ 145 мм

K11-160

320

220

115*205

22,5

46

8 размеров

128

4 ~ 200 мм

K11-200

340

240

115*205

22,5

53

Головка с индексацией с тремя сотовыми панелями:

Сотовая головка с индексацией

Первый блок А

15

16

17

18

19

20

Второй блок B

21

23

27

29

31

33

Третий блок C

37

39

41

43

47

49
