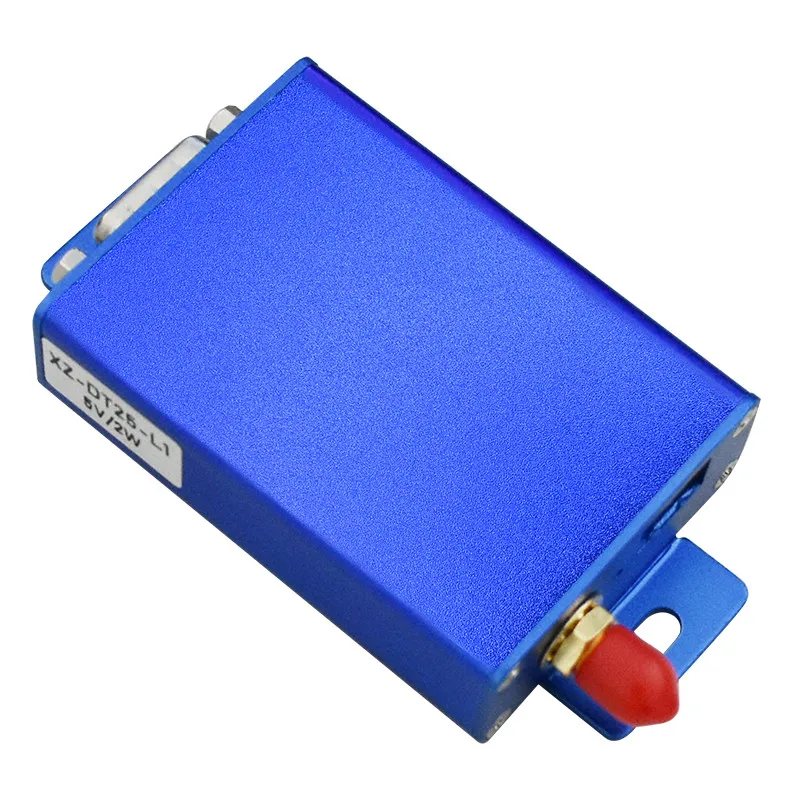

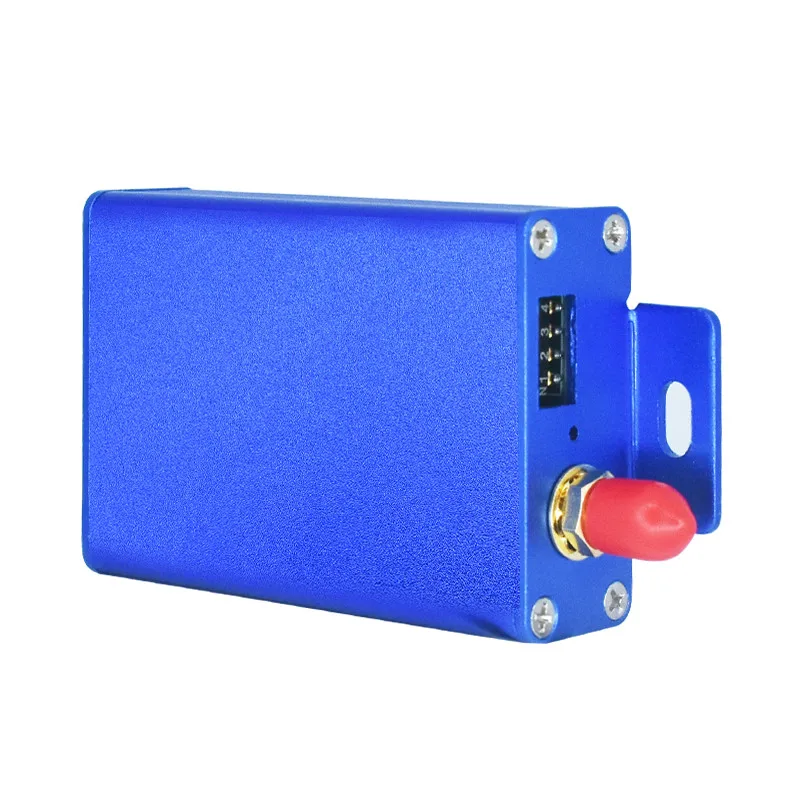

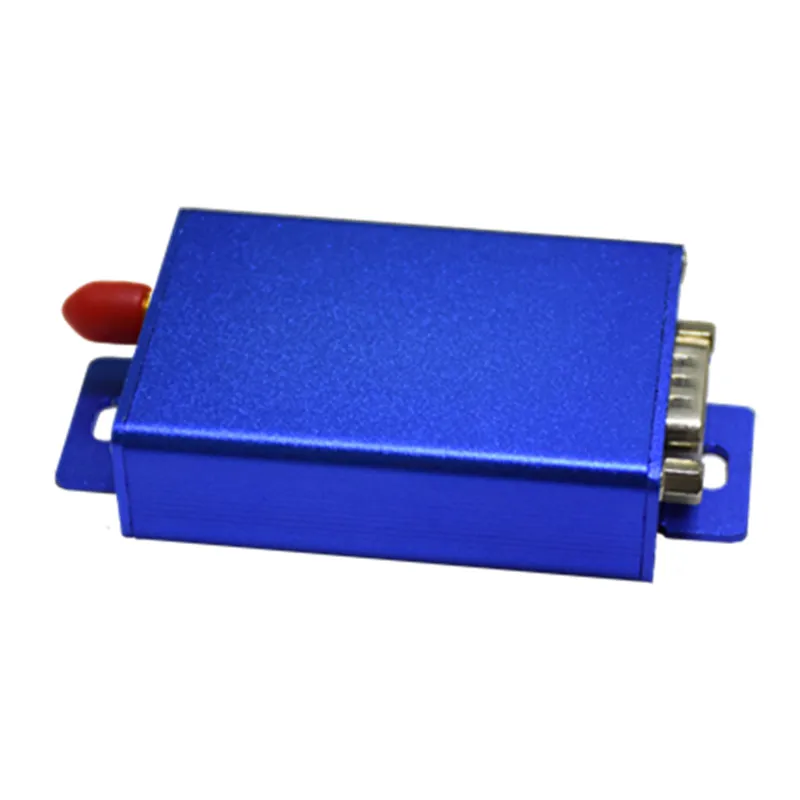

Модуль радиочастотной связи uart 433 МГц модуль приемопередатчика беспроводной modbus

Модуль радиочастотной связи uart 433 МГц модуль приемопередатчика беспроводной modbus

Уважаемые покупатели, пожалуйста, напоминайте следующие вещи:

1. Заводские параметры по умолчанию-433,250 МГц, RS232 и RS485,2400BPS,500 МВт, 5 в постоянного тока;

2. Если клиентам нужны другие частотыVHF(136 МГц-174 МГц, 220-240 МГц) UHF(410 МГц-470 МГц), пожалуйста, сообщите мне после размещения заказа;

3. Этот радио модем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4, скорость передачи данных по воздуху и интерфейс (серия) можно подтвердить через программное обеспечение.

5. Если вам нужно 1 или 12 В, пожалуйста, сообщите мне после размещения заказа.

Технические характеристики:

Основные Особенности

Технические параметры:

Частотный диапазон

136-174 МГц, 220-240 МГц, 410-470 МГц

Стабильность частоты

≤ ± 2.5PPm

Передача Мощность

500 мВт

Модуляции

GFSK/4GFSK

Высокая скорость передачи данных по воздуху

1200 ~ 4800bps

Интерфейс

RS232 и RS485(TTL индивидуальный)

Питание

5 В, 2 А (8 ~ 36 В по индивидуальному заказу на фабрике)

Интерфейс формат данных

8E1/8N1/801

Дальность передачи

2 км-3 км (если антенна находится на высоте выше 2 м)

Чувствительность приема

-123dBm @ 1200bps

Пропускная способность канала

10 кГц @ 1200bps

Рабочая Температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 1,5 А (максимальный выходной ток не менее 2 а)

Получение ток

≤ 80mA

Размер (Д/Ш/В)

86X45X20 мм

Вес (г)

≤ 80 г

Измерение

Pin-определения

Контакты

XZ-DT25-LSXX

Обратите внимание

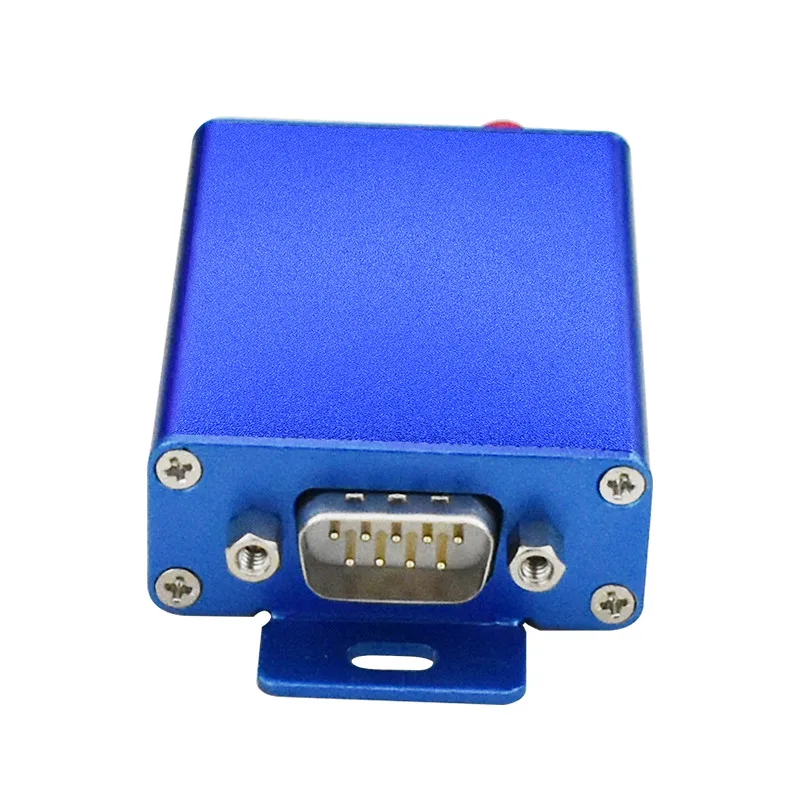

DB9 Штекерный соединитель

1

VCC (+ 5 В)

5 ~ 36 В по индивидуальному заказу

2

RS-232/RXD

3

RS-232/ТСД

4

GND

Заземление источника питания

5

AGND

Заземления сигнала

6

RS-485/A

7

RS-485/B

8

SET_EN (включить набор)

9

SQ (индикатор сигнала приема)

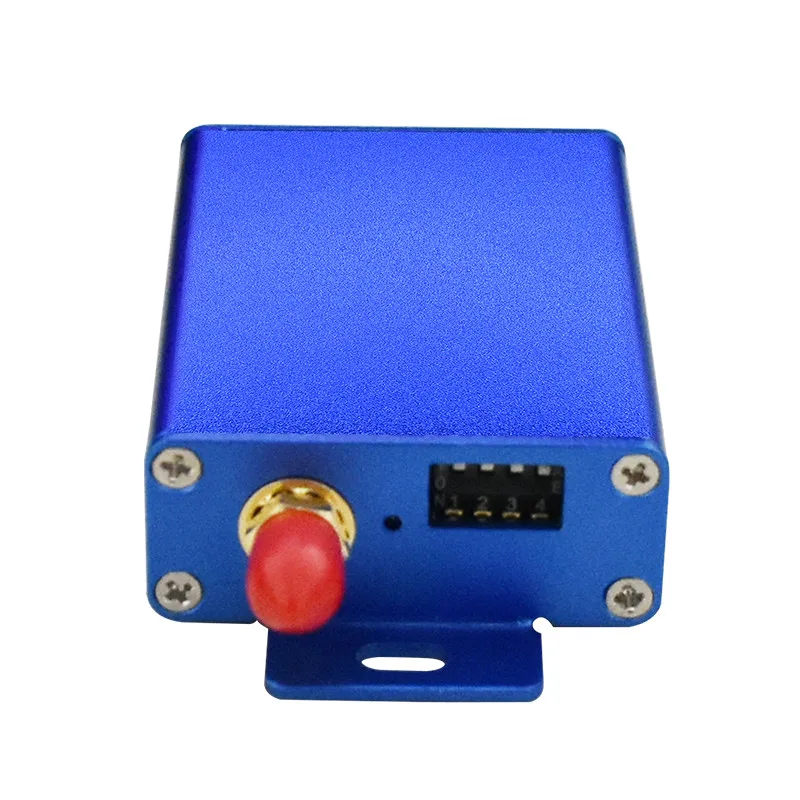

Рабочая частота

Канал (1234)

XZ-DT25-LS1E

XZ-DT25-LS2E

XZ-DT25-LS4E

0(0000)

156,025 МГц

230,025 МГц

430,025 МГц

1(0001)

140,025 МГц

221,025 МГц

410,025 МГц

2(0010)

142,025 МГц

223,025 МГц

414,025 МГц

3(0011)

144,025 МГц

224,025 МГц

418,025 МГц

4(0100)

146,025 МГц

225,025 МГц

422,025 МГц

5(0101)

148,025 МГц

226,025 МГц

426,025 МГц

6(0110)

150,025 МГц

227,025 МГц

434,025 МГц

7(0111)

152,025 МГц

228,025 МГц

437,025 МГц

8(1000)

154,025 МГц

229,025 МГц

441,025 МГц

9(1001)

158,025 МГц

231,025 МГц

445,025 МГц

10(1010)

160,025 МГц

232,025 МГц

449,025 МГц

11(1011)

162,025 МГц

233,025 МГц

453,025 МГц

12(1100)

164,025 МГц

234,025 МГц

457,025 МГц

13(1101)

166,025 МГц

235,025 МГц

461,025 МГц

14(1110)

168,025 МГц

236,025 МГц

465,025 МГц

15(1111)

170,025 МГц

237,025 МГц

469,525 МГц

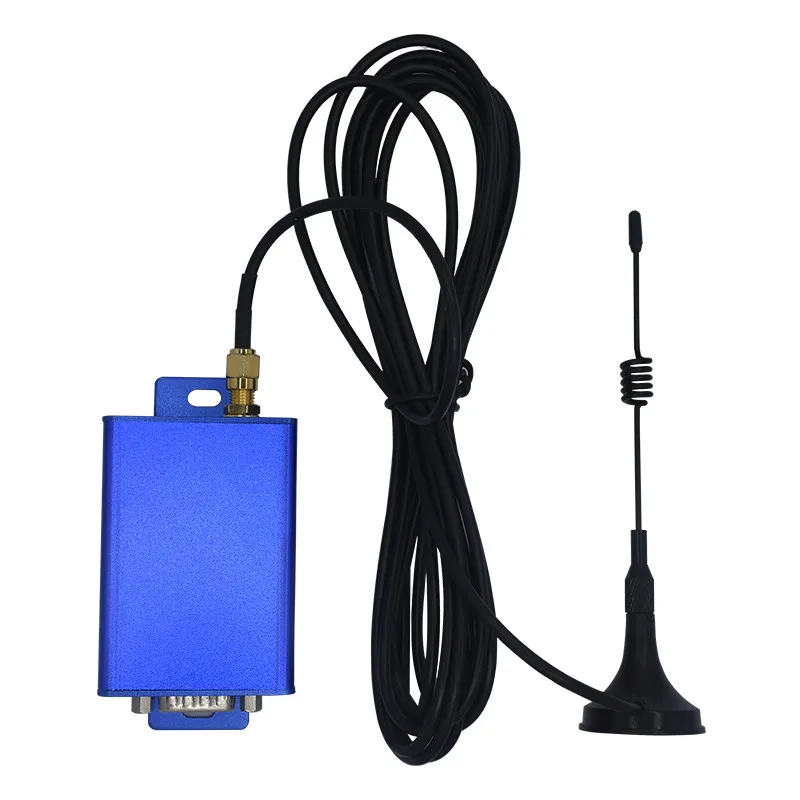

Стандартный аксессуары:

Кабель для программирования rs232 и rs485

Небольшой присоски антенна

Инструкции по подключению:
