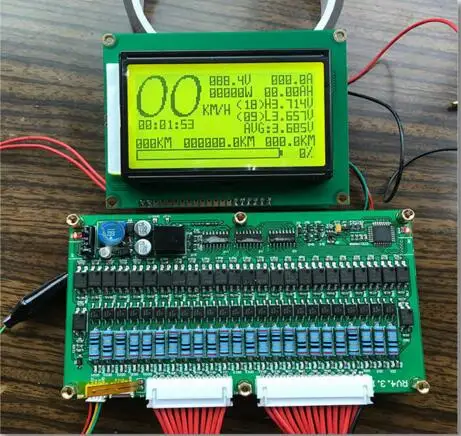

Умный дисплей 6S 24S 2 4 В 3 в или 7 300 А защитная плата для литиевой батареи

Умный дисплей 6S 24S 2 4 В 3 в или 7 300 А защитная плата для литиевой батареи

Ссылка на видео для китайского языка, мы надеемся на помощь.

Http://www.bilibili.com/video/av8458280/index_1.html

Http://www.bilibili.com/video/av8458280/index_2.html

Этот продукт является очень подходит для электрических велосипедов, электрические мотоциклы, электрические автомобили и бла (беспилотный летательный аппарат литиевая батарея, очень мощная система управления BMS, подходит для всех литиевая батарея (3,2 V, 3,6 V, 3,7 V), параметры настройки приложения для подключения Bluetooth к телефону.

Литиевый, тернарный и т. д.) (напряжение питания составляет более 24 В)

2. Обнаружение напряжения на аккумуляторах, диапазон обнаружения напряжения 1-5 в (менее 1 в и не может быть обнаружен, чем 5 В), высокая точность, интегрированная погрешность составляет менее 5 мВ, для всех напряжений в диапазоне аккумуляторов, защита от перегрева, защита от переразряда напряжения может быть произвольно установлена в этом диапазоне.

3. Используя контролируемый режим выравнивания, заряд может быть обнаружен давлением выше, чем установленное значение после запуска.

3. Измерение тока (Измерение тока в пределах 300 а)

4 кулонных метра, на основе интегрального текущего времени, точного подсчета емкости аккумулятора, заряда и так далее.

5. Поддержка Android phone set различные параметры батареи, просмотреть информацию о напряжении и токе

6. Поддерживает состояние батареи на дисплее экрана, параметры, каждый раздел одиночного напряжения

7. На основе скорости обнаружения пульса в моторном зале, и можно рассчитает оставшийся срок службы

8. Независимый 6-канальный измерением температуры, вы можете установить температуру защита от превышения температуры защита от соотношение цена/качество

9. Независимая программа мониторинга в режиме реального времени, никогда не врезаться!

Примечание: проводка защитной платы чувствительна к ломкости, каждый шаг проводки тщательно проверен, не неряшливая, каждый шаг должен быть хорошо изолирован, чтобы предотвратить возможное короткое замыкание! (Есть много небрежных клиентов, сгоревшая плата от короткого замыкания) Датчик температуры батареи должен быть помещен в Аккумуляторный блок, так что температура батареи может быть лучше протестирована. В то же время, пожалуйста, Произведите изоляцию датчика температуры. В противном случае, любые действия, вызванные клиентом, за свой счет

После получения товара, пожалуйста, не спеши связать аккумулятор, пожалуйста, удалите винты для материнской платы, тщательно проверьте внутреннее имя порта.

1. Распределением небольших кнопочных переключателей и сварочных соединений.

2. Затем заново Соберите материнскую плату.Не подключайте аккумулятор в чехол для разложения материнской платы, так что постоянное повреждение материнской платы

3. На следующем рисунке представлена тестовая плата для подключения аккумулятора, самая простая схема проводки.

4. Напряжение питания материнской платы: 18 В ~ 100 в (многие клиенты не могут запустить материнскую плату, потому что входное напряжение материнской платы слишком низкое)

5. Запуск материнской платы: Необходимо связать леску, чтобы завершить, удерживайте небольшой переключатель в течение 3 секунд, пока материнская плата не будет красный светильник, отпустите переключатель.

6. Выключение материнской платы:

1. Удерживайте Переключатель загрузки в течение примерно 5 секунд, отпустите переключатель, дисплей материнской платы загорится;

2. Чтобы закрыть материнскую плату, нажмите приложение на кнопку, чтобы закрыть мобильное приложение.

7. Если материнская плата успешно работает, отсоедините блок питания. Балансирующая линия батареи на материнской плате, дисплей может отображаться на напряжении аккумуляторной батареи. Необходимо проверить линию эквалайзера аккумулятора, чтобы убедиться, что соединение верное, если это не правильно, непосредственно подключено к материнской плате, материнская плата приведет к повреждению.)

Настройки телефона, просмотра, управления материнской платой BMS.

В настоящее время приложение поддерживает только систему Android 2,3, выше, не поддерживает систему IOS.

Отгрузочная ведомость:

Продукт подходит только для клиентов с возможностями «сделай сам» и мощными электронными технологическими возможностями, между тем, Характеристики литиевых батарей также следует понимать. Продукты не обеспечивают гарантию или возврат, если возникли проблемы, пожалуйста, быстро проконсультироваться со мной, пожалуйста, не слепо Управляйте, в противном случае это очень легко повредить продукты. Но, перед отправкой товара, я гарантию 100% нормального использования.

1. Один напряжение калибровки: вы можете настроить "системы Опорное напряжение" (по умолчанию 3,0 или около того), амплитуда 0,001 для того, чтобы замедлить передачи больших, небольших передачи, вы можете изменить значение напряжения до тех пор, пока не будет точным!

2. Общая калибровка давления: вы можете отрегулировать параметры калибровки общего давления (по умолчанию 3330 или около того), Медленно отрегулируйте размер значения, вы можете изменить общее давление до точной!

3. Калибровка по току: вы можете регулировать «диапазон датчика тока», Медленно регулировать размер этого значения, вы можете изменить ток до точной!

На функции автоматического балансировки:

Функция автоматического выравнивания в основном заключается в том, что разница в аккумуляторах слишком велика, и устанавливается функция, пользователь должен быть полностью заряжен в батарее, или около полной мощности, когда используется чехол с основной полной мощностью аккумулятора, отключите зарядное устройство, автоматическая выравнивание ", Затем плата защиты будет автоматически выравниваться до тех пор, пока аккумулятор не будет менее 0,001 перепада давления выключен, или пользователь снова нажмите «автоматический баланс», чтобы выключить, автоматическое выравнивание является включать или выключать можно переключить на экран, чтобы «состояние системы "" состоянии, если данный товар "Авто-баланс" Пояснение при автоматической выравнивании!

Общее напряжение защита от перенапряжения: самому высокому напряжению вашей батареи * Аккумулятор струны

Защита от перенапряжения, полное напряжение: Минимальная мощность аккумулятора * Шнур аккумулятора
