Посылка ходит: 10 радиомодемов XZ-DT25-L(500 МВт), 10 программных кабелей rs232 и rs485, 10 маленьких Магнитные антенны.

1. Заводские параметры по умолчанию: 433,250 МГц, RS232 и RS485, 500 бит/с, МВт, 5 в постоянного тока;

2. Если покупателям нужна другая частотаУКВ (136-174 МГц, 220-240 МГц) УВЧ (410-470 МГц), пожалуйста, сообщите мне после размещения заказа;

3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, сообщите мне после размещения заказа;

4. Скорость передачи данных по воздуху и скорость передачи данных интерфейса (последовательная) могут быть подтверждены с помощью программного обеспечения.

5. Если требуется 1 Вт или 12 В, сообщите мне об этом после размещения заказа.

Характеристики:

Основные характеристики

Технические параметры:

Диапазон частот

136-174 МГц, 220-240 МГц, 410-470 МГц

Стабильность частоты

≤ ± 2,5 ppm

Мощность передачи

500 мВт

Модуляция

GFSK/4GFSK

Скорость передачи данных по воздуху

1200 ~ 115200bps

Интерфейс

RS232 и RS485(TTL на заказ)

Питание

5 В при 2 А (8 ~ 36 В по заказу производителя)

Формат данных интерфейса

8E1/8N1/801

Дальность передачи

Линия видимости 2-3 км (если антенна установлена на высоте выше 2 м)

Чувствительность приема

-123 дБм @ 1200 бит/с

Пропускная способность канала

10 кГц @ 1200bps

Рабочая температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность

Относительная влажность от 10% до 90%, без конденсации

Ток выбросов

≤ 1,5 А (максимальный выходной ток не менее 2 а)

Приемный ток

≤ 80 мА

Размеры (Д/Ш/В)

86X45X20 мм

Вес (г)

≤ 80 г

Размер

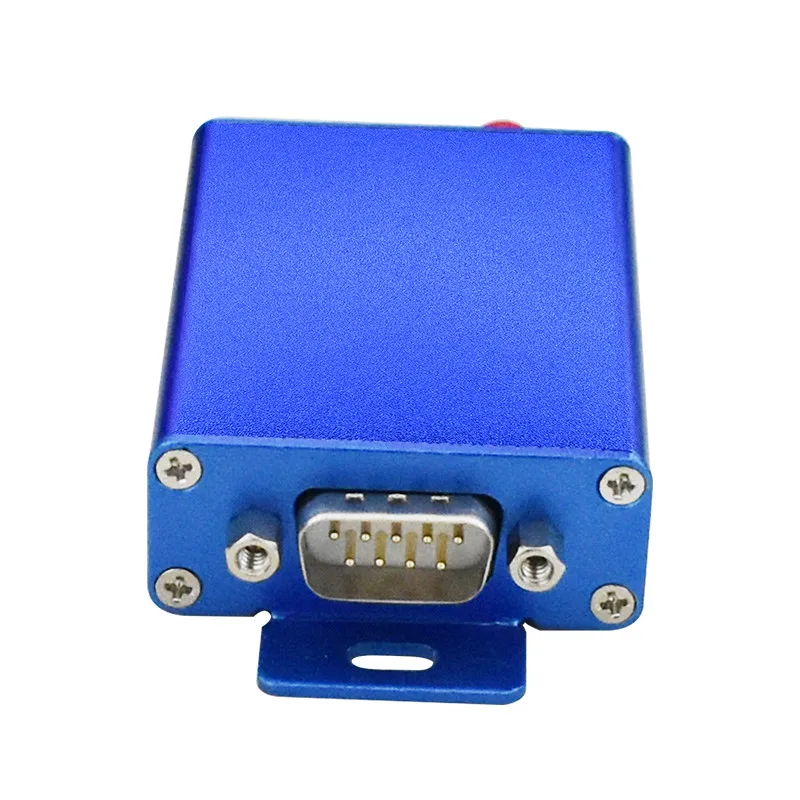

Определения контактов

Булавки

XZ-DT25-LSXX

Примечание

DB9 Штекерный разъем

1

VCC (+ 5 В)

5 ~ 36 В на заказ

2

RS-232/RXD

3

RS-232/TXD

4

GND

Заземление источника питания

5

AGND

Сигнальная земля

6

RS-485/A

7

RS-485/B

8

SET_EN (включение набора)

9

SQ (индикатор приема сигнала)

Рабочая частота

Канал (1234)

XZ-DT25-LS1E

XZ-DT25-LS2E

XZ-DT25-LS4E

0(0000)

156,025 МГц

230,025 МГц

430,025 МГц

1(0001)

140,025 МГц

221,025 МГц

410,025 МГц

2(0010)

142,025 МГц

223,025 МГц

414,025 МГц

3(0011)

144,025 МГц

224,025 МГц

418,025 МГц

4(0100)

146,025 МГц

225,025 МГц

422,025 МГц

5(0101)

148,025 МГц

226,025 МГц

426,025 МГц

6(0110)

150,025 МГц

227,025 МГц

434,025 МГц

7(0111)

152,025 МГц

228,025 МГц

437,025 МГц

8(1000)

154,025 МГц

229,025 МГц

441,025 МГц

9(1001)

158,025 МГц

231,025 МГц

445,025 МГц

10(1010)

160,025 МГц

232,025 МГц

449,025 МГц

11(1011)

162,025 МГц

233,025 МГц

453,025 МГц

12(1100)

164,025 МГц

234,025 МГц

457,025 МГц

13(1101)

166,025 МГц

235,025 МГц

461,025 МГц

14(1110)

168,025 МГц

236,025 МГц

465,025 МГц

15(1111)

170,025 МГц

237,025 МГц

469,525 МГц

Настройка функции программного обеспечения

1,1 войти в режим настройки

Оборудование переходит в режим настройки: Подключение 8ThНожка с заземлением, зеленый светильник радио всегда яркий, радио переходит в режим настройки, скорость последовательного порта составляет 9600 8N1.

Программное обеспечение переходит в режим настройки: при текущей скорости передачи 3 + номеров отправляются непрерывно, XZ-DT25 переходит в режим настройки, а выход последовательного порта в порядке

Формат + + +

Возврат ОК

1,2 Настройка канала 0 частоты (эта частота-рабочая частота 0 каналов

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <канал _ 0: RX: 453,25000/TX: 453,25000

Объяснение> WF0 означает рабочую частоту при записи канала 0

RX: означает частоту приема 43,25000 МГц, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

TX: означает частоту передачи 453,25000 МГц, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

Те же настройки частоты приема и передачи XZ-DT25 могут быть одинаковыми или различными, но модули в одной и той же системе связи должны иметь одинаковую частоту приема и передачи, тогда они могут общаться. Dip-переключатель может устанавливать частоту только на канале 0.

Настройка скорости передачи интерфейса 1,3

Формат> WBA

Возврат <Com_Rate:1200

Объяснение> WB означает скорость передачи интерфейса

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

Настройка битов четности 1,4

Формат> WVN

Возврат <Проверка: 8N1

Объяснение> WV означает четность интерфейса

N 、 E 、 O означает 8N1 、 8E1 、 8O1

1,5 настройка скорости воздушного Бода

Формат> WAA

Возврат <Air_Rate:1200

Пояснение> WA означает скорость воздушного Бода

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

Примечание: если скорость передачи по воздуху и скорость передачи интерфейса одинаковы, может передавать данные непрерывно. Для передачи на большем расстоянии скорость воздушного Бода может быть установлена ниже, а скорость интерфейсного Бода может быть установлена выше.

1,6 считывание всех параметров команды

Формат> R

Возврат <канал _ 0: RX: 453,25000/TX: 453,25000

<Com_Rate:1200

<Air_Rate:1200

<Проверка: 8N1

Объясните выходные Рабочие параметры тока XZ-DT25

1,7 режим настройки выхода

Формат> Мы

Возврат ОК

XZ-DT25 выход из режима настройки, даже если XZ-DT25 войдет в режим настройки, он выйдет, когда не будет никаких командных действий при непрерывном 60 секунд.

Стандартные аксессуары:

Rs232 и rs485 кабель программирования

Маленькая присоска антенна

Инструкции по подключению:
