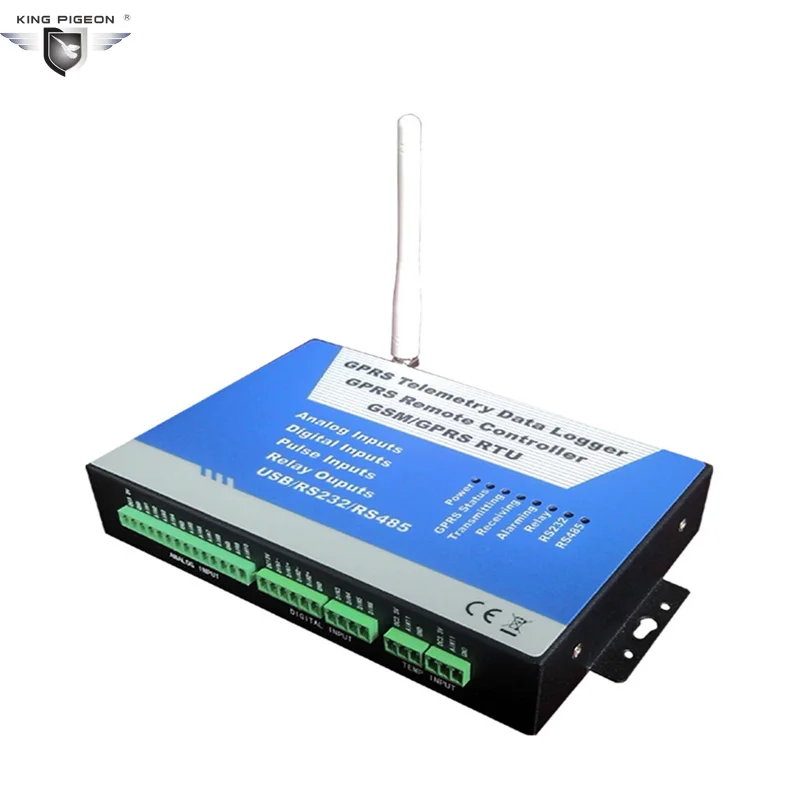

S240 GSM Контролер SMS GPRS ЦИФРОВОЙ РЕЛЕЙНЫЙ переключатель с пультом дистанционного

S240 GSM Контролер SMS GPRS ЦИФРОВОЙ РЕЛЕЙНЫЙ переключатель с пультом дистанционного

Пульт дистанционного управления King Pigeon S2XX, серийный GSM/GPRS, Siemens MC55i, четырехдиапазонный GSM модуль внутри

Сделать его промышленнымКласс надежности, низкая стоимость, беспроводной M2M, беспроводной регистратор данных, универсальный GSM GPRS двигатель, который может
Выходы, передача и дистанционное управлениеПолучайте аналоговые, цифровые и импульсные счетчик данных, ПЛК, измерительное оборудование с полярностью для любого
Устройство, подключенное к беспроводной GSM GP

Новые обновления: пользователь может подключиться к веб-приложениям Microthings.co для удаленного мониторинга S200, S220, S240, GPRS

Регистратор данных удаленно,

Новые обновления: вы можете загружать демонстрационную версию KingView SCADA и связанные с ней документы для удаленного мониторинга S200,

S220, S240Регистратор Данных GPRS удаленно, Feb 10, 2015.

Модель стол

Модель

AIN

DIN

DOUT

Темп.

USB

RS232

RS485

S200

4

2

2

2

1

0

1

S220

6

6

4

2

1

0

1

S240

10

6

4

2

1

0

1

* Поддержка S200,S220,S240 для обновления прошивки через USB на сайте конечными потребителями, не нужно возвращать оборудование на нашу фабрику, если вам нужно больше специальных функций или вы хотите использовать последнюю версию прошивки.

* Пользователь может дистанционно отслеживать GSM GPRS пульт дистанционного управления с помощью GPRS дистанционно через ПК-настройки.

Пульт дистанционного управления King Pigeon S2XX, серия GSM GPRS, универсальный GSM номеронабиратор и контроллер, а также GSM GPRS

Пульт дистанционного управления Управление иБлок сигнализации, обеспечивает мультицифровые Релейные выходы (120 В переменного тока/3A, 24VDC3A,), До 6 цифровых входов

(Опто-изолированный, активный контакт, 3 ~ 24 В постоянного тока, полностьюИзолированный). Может использоваться как Импульсный счетчик входов), 2 температурных входа для

DS18B20, мультианалоговый вход (два с разрешением 0-20 мА и 0-5 В, 12 бит),

Порт RS485 (Поддержка порта Modbus RTU, больше минут могут быть добавлены в соответствии с требованием приложения), поддерживается

Последовательный порт RS232 иUSB-порт для установки и загрузки обновленной прошивки пользователем на месте. Это позволяет вам отслеживать и

Управляйте сигнализацией, удаленными станциями или оборудованиемИли машины по SMS (Служба коротких сообщений) или GPRS. Другой,

Он может передает данные с аппарата (Термометр, Измеритель влажности, Электрический измеритель,Расходомер, ПЛК) для пользователя или мониторинга

С помощью GPRS.

Пульт дистанционного управления King Pigeon S2XX, серийный GSM/GPRS, оснащенный четырехдиапазонным GSM модулем Siemens MC55i, для промышленного классаНадежность, низкая стоимость, беспроводная M2 м, Беспроводной регистратор данных, универсальный GSM GPRS двигатель, который может дистанционно

Управляйте выходами, передавайте и получайте аналог,Цифровые и импульсные счетчики данных, ПЛК, полярность измерительного оборудования для любого устройства

Подключается к беспроводной GSM GPRS сетевая, например, к мобильным телефонам,Веб-узлы, центр мониторинга, комната управления, SCADA и т. Д..

Пульт дистанционного управления GSM GPRS S2XX может использоваться как:

Переключатель с пультом дистанционного управления SMS.Настраиваемые SMS-сообщения для переключения определенных терминалов вкл./выкл.

А Таймер-переключатель, который может быть активирован автоматически.Его можно использовать в качестве заданного времени, когда пульт дистанционного управления GSM GPRS

Нужно работать, и когдаНе нужно работать. 4 ежедневных таймера и 7 еженедельных таймеров.

А Реле с dial-в дистанционный пульт.До 4-х никель-металл-тел. номер может быть разрешено за это. Потому что звонки не получили ответа на звонок

Контроль в пределах GSMБесплатно. (он проверяет только номер вызова, и-если авторизованный номер-реагирует с помощью реле

Активации.) Это используется для защелки парковкиУправления, gsm ворот, пульт дистанционного управления и т. Д.

Система автоматизации.Каждый вход может соединяться с выходными действиями, это очень полезно, когда температура выше указанного значения,

Необходимо включить для кондиционирования воздуха

Сразу же, или когда наполняется вода, и необходимо включить сушилка, или когда кто-то сломался в дверь или окна, необходимо

Запуск системы видеонаблюдения и сирены.

А SMS репортера.Об активациях или деактивациях цифровых входов можно сообщить в SMS и, опционально, подтвердить телефонными вызовами.

Каждый вход может иметьСвои сообщения тексты и сообщение может быть запрограммированы пользователями.

Счетчик импульсов.Цифровые входы могут использоваться в качестве счетчика импульсов, пользователь может настроить оба значения интервала, активированного будильником

И общая стоимость, активированная сигнализация.

А Регистратор данных.Устройство может сохранять все данные сбора во внутренней памяти и загружать в Интернет через GPRS

Сеть в соответствии со схемой,Нет ограничений на расстояние.

А Беспроводная передача данных в SCADA, HMI или центр мониторинга.Устройство может получить данные о частоте

(E.g. : Давление, уровень, ток, напряжение,Состояние цифрового ввода, счетчик импульсов, состояние выхода цифрового реле, значение температуры,

Значение влажности и другое) и загрузка в SCADA (динамические данные в реальном времени)

Или HMI или Mornitoring Center через SMS или GPRS, без ограничений по расстоянию.

А Беспроводной считыватель смарт-метров.Пульт дистанционного управления GSM GPRS может использоваться для удаленного чтения интеллектуальных данных измерителя, чтобы

SCADA или центр мониторинга

Через порт RS232 или порт RS485, в настоящее время sup port s ABB,KL,HHE Smart meters by RS485, более особая коммуникация meters

Протокол может быть добавитьСогласно требованиям применения.

Пульт дистанционного управления GSM GPRS(GSM GPRS пульт дистанционного управления). Он может работать с контрольным центром, в

Центр, собственный можетДистанционный мониторинг и управление удаленными клеммами через GSM GPRS сетевая. Это очень полезно для контроль топливного бака, кислорода в больнице, уровня потока,

Уличный светильник, контроль скважин, мониторинг окружающей среды BTS, мониторинг системы передачи энергии и другие приложения.

Для каких приложений подходит пульт дистанционного управления GSM GPRS?

1. Приложения системы охранной сигнализации;

2. Системы сигнализации для наблюдения и мониторинга

3. Автоматическая система мониторинга;

4. Торговые автоматы;

5. Насосные станции;

6. Постройки и объекты безопасности;

7. Метеостанции с дистанционным управлением и записью данных;

8. Речной мониторинг и управление потоками, дистанционное управление и запись данных;

9. Дистанционное управление и запись данных по нефте-и газопроводам;

10. Защита от коррозии

11. Клапан управления;

12. Устья скважины;

13. Энергосбережение, система управления уличными огнями;

14. Резервуары, уровни, температуры, приложения для утечки воды;

15. Трансформаторных подстанций;

16. Беспилотные машинные помещения;

17. Применение в комнате управления;

18. ПЛК и система автоматизации, M2M;

19. GSM система контроля доступа, GSM ворот, и т. Д.

Центр мониторинга, OPC-сервер, SCADA или HMI:

Пульт дистанционного управления GSM GPRS поддерживает GPRS связь, полезно для создания мониторинга центр, HMI и SCADA

Надежная и низкая стоимость.

Пользователь может создать специальный мониторинг согласно приведенному выше списке sms-команд и formart,

OPC-сервер или другие приложения.

Кроме того, мы предоставили Kingview SCADA и ее OPC-сервер для пользователей, это может сэкономить время и стоимость на выполнении

Разнообразие применений. ОтSCADA, пользователь может дистанционно отслеживать большое количество удаленного оборудования и интеллектуальных метров.

Все операции динамичным.

Подробнее о SCADA и том, как настроить SCADA, пожалуйста, прочтите инструкции по настройке SCADA для пульта дистанционного управления GSM GPRS.

В этом руководстве пользователя мы представляем основные знания о типах мониторингового центр и о том, как они работают.

1. Непосредственно в систему SCADA

Если вы хотите напрямую подключиться к настоящей системе SCADA, пользователь должен разработать драйвер GSM/GPRS, а затем установить в ее

Настоящий SCADAВ соответствии с нашими коммуникаторами.

2. Мониторинг SCADA через OPC-сервер

Если вы хотите записать данные в свою систему SCADA через сервер OPC, пользователь должен разработать GSM/GPRS

Затем установите драйвер в подарокOPC сервер в соответствии с нашими коммуникаторами, так что клиенты OPC могут получить доступ к

GSM/GPRS RTU через сервер OPC.

3. Через центр мониторинга кастомизации клиентов

Если вы хотите отправить данные в центр мониторинга кастомизации, пользователь должен разработать драйвер GSM/GPRS, а затем установить его в центр мониторинга

По в соответствии с нашими коммуникаторами.

4. Мобильный телефон через SMS.

RTU GSM/GPRS может отправить сообщения и мероприятия по SMS на 1 номер SMS-центр и 6 пользовательских цифр.

Quad-диапазона Siemens MC55i GPRS модуль и высокой плотности Производительность линии ARM 32-бит MCU внутри;

Прямое подключение к GSM GPRS сетевая;

Прозрачное туннелирование для последовательных данных с использованием недорогой сети SMS/GPRS;

Ø удаленная конфигурация с помощью SMS-сообщений или GPRS;

Upload загрузка данных через GPRS или SMS по расписанию или в случае возникновения событий;

Поддерживает динамическое имя домена или статический IP-адрес;

Поддерживает SMS, GPRS UDP и TCP-протокол;

Поддерживает протокол RTU Modbus;

1 порт USB, 1 последовательный порт RS232 и 1 последовательный порт RS485;

Ø 6 Opto-изолированные Цифровые входы могут быть запрограммированы на NC/NO/Edge/Level с помощью переключателя, пассивного контактного типа и активного

Контактный (3 ~ 24 В постоянного тока) Тип canПрограммируется DIP-переключателем, DIN1 и DIN2 полностью изолированы. Когда появится сигнализация, можно

Отправка сообщений с помощью SMS, GPRS или автоматического набораПредустановленные номера телефонов;

6 цифровых входов можно использовать в качестве счетчиков импульсов;

4 цифровых релейных выхода, могут быть запрограммированы в качестве циферблата для включения/выключения с бесплатной платой связи, связью будильника и

Графика к действию, также можно отправитьSMS для включения/выключения;

10 аналоговых входов. (12 бит, 0-5 В или 0-20 мА);

2 входа термометра для DS18B20, измеряет температуры от-55 °C до + 125 °C. Фаренгейта эквивалент

-67 °F до + 257 °F, ± 0,5 °C точности от-10 °CДо + 85 °C, разрешение термометра программируется от 9 до 12 бит;

Ø 4 Источники питания выходы для внешних устройств, таких как термометр или датчика, 3 с 3,3 V/400mA, другая с 12VDC/750mA;

Поддерживает 1 SMS-номер и 1 IP-адрес или 1 динамическое имя домена;

Ø MTBF (среднее время между сбоями) до 2 лет;

Интерфейс программирования ПК, удобный для пользователя, может дистанционно программировать клеммы, а также загружать данные из

Клеммы через SMS или GPRS, всеТекущее значение или Состояние терминал могут быть отображены напрямую, а также отображаться

При помощи sms-команд детали, в то время как вы программирования;

Ø Дополнительные протокол могут быть обновлены пользователем через usb-порт с обновленной прошивкой;

Блок питания от 9 в до 24 В (рекомендуется 12 В постоянного тока).

Параметры товара

Ссылка Сфера

DC Мощность питания

Стандартный адаптер: постоянный ток 12 В/1,5 А, вспомогательный диапазон 9-24 В постоянного тока

Мощность потребления

Режим ожидания: 12 В/70 мА; Макс. Рабочее напряжение: 12 В/300 мА

GPRS модуль

Siemens MC55i

Частотных диапазонах

Четырехдиапазонный: EGSM 850,EGSM900, GSM 1800, GSM 1900, совместим с GSM фазой 2/2 +

Мощность передачи

Класс 4 (2 Вт): EGSM 900 и EGSM 850; Класс 1 (1 Вт): GSM 1800 и GSM 1900

GPRS связь

GPRS мульти-слот класс 10

GPRS передачи данных

Передача данных GPRS: макс. 85,6 кбит/с; GPRS передача данных по каналу связи: макс. 42,8 кбит/с.

TCP/IP стек

TCP,UDP

Две SIM карты интерфейс

Поддержка sim-карты 3 в

Внешняя антенна

Подключен через разъем антенны 50 Ом или антенную прокладку, интерфейс антенны SMA

Последовательного интерфейса

1 RS-232 Порты и разъёмы, 1 RS485 Порты и разъёмы, 1 взаимный обмен данными между компьютером и периферийными устройствами Порты и разъёмы;

Протоколы

SMS, GPRS, UDP, TCP, Modbus RTU, и другие протокол оборудования могут быть добавлены в соответствии с требованием.

Цифровые входы

Муфта OPT 6 (активный контакт 3-24 В); Тип NC/NO/Edge/Level; Активный контакт и пассивный контакт переключателем; Может использоваться в качестве счетчиков импульсов;

Аналоговые входные сигналы

10 аналоговых входов. 12 бит, 0-5 в или 0-20 мА;

Термометр входных сигналов

2 порта DS18B20, измеряет температуру от-55 °C до + 125 °C. Фаренгейта эквивалент-67 °F до + 257 °F, ± 0,5 ° caccuracy от-10 °C до + 85 °C, термометр с разрешением 12 бит.

Цифровой Релейные выходы

4, 120VAC/3A, 24VDC 3A, может управляться с помощью событий, схемы, входящего звонка, sms-команды, таймера, блокировки; 2 выхода могут быть настроены как NC или без;

Источники питания выходы

3 порта s с 3.3 в пост. Тока/400 мА питания для внешнего устройства; 1 порт с 12 в пост. Тока/750 мА питания для внешнего устройства;

Внутренний резервного копирования Батарея

7,2 v 1200mAH

Работа Температура диапазон

-10-+ 70 °C

Диапазон влажности

Влажность 95% (не содержит конденсата)

Внешний размер

168 мм * 113 мм * 32,3 мм

Чистая Вес

1000 г

Свяжитесь с нашим инженером по продажам, если вам необходимоДемонстрационная учетная записьЧтобы загружать данные с вашего лотоса S2xx

Для системы облачного сервера.

GSM/GPRS RTU 2GX 1

Адаптер питания X 1 (12 В 1,5 А 1)

USB-кабель для связи X 1

CD (настраиваемый ПК и руководство пользователя) X 1

GSM антенна X 1
