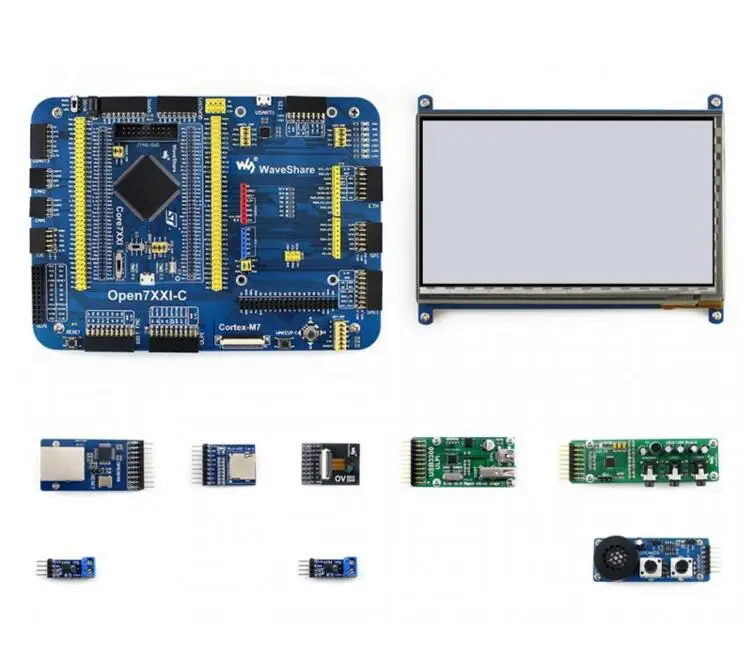

Open746I-C-это разработочная плата STM32, предназначенная для STM32F746IGT6 Микроконтроллер, состоит из материнской платы и основной платы MCU Core746I.

Open746I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

MCU разъем основной платы: Для легкого подключения Core746I

Интерфейс Arduino: Для подключения щитов Arduino

Интерфейс DCMI: Для подключения камеры

8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash

Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F746I интегрирует USB HS контроллер без какого-либо устройства PHY)

ЖК-интерфейс 1: Для подключения 10,1 дюймов ЖК-дисплей, 7 дюймов ЖК-дисплей

ЖК-интерфейс 2: Для подключения 4,3 дюймов ЖК-дисплей

Интерфейс SAI1:Для подключения звуковые модули

Интерфейс ICSP:Arduino ICSP

Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx, W25QXX), sd-карта, MP3 модуль и т. д.

Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)

Интерфейс Ethernet: Для подключения модулей Ethernet

Интерфейс I2S2/I2S3/I2C1: Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.

USART1 разъем: USB к UASRT через бортовой конвертер CP2102

Интерфейс QUADSPI:4пр SPI интерфейс (F7 серии последняя периферийный интерфейс), для подключения последовательная флеш-память модулей, таких как W25QXX доска

Интерфейс SDMMC: Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI

Интерфейс USART3: Легко подключается к RS232, RS485, USB к 232 и т. Д.

Интерфейс CAN2: Для подключения CAN модулей

Интерфейс CAN1: Для подключения CAN модулей

Интерфейс I2C1/I2C4: Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor и т. д.

MCU контактный разъем: Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения

5V DC jack

5V/3,3 V вход/выход: Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя

Выключатель питания:Питание от 5VDC или USB подключения USART1

CP2102:Конвертер USB в UART

Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы

Джойстик: Пять позиций

Кнопка пробуждения: Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна

Кнопка сброса

Джемпер USART1

Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера

Откройте перемычку для подключения к пользовательским I/Os через перемычные провода

Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера

Откройте перемычку для подключения к пользовательским I/Os через перемычные провода

Короткие верхние штифты, А4, А5 используются в качестве AD функции

Короткий нижний штифт, А4, А5 используется в качестве функции I2C

Ядро: Cortex-M7 32-разрядный процессор RISC + фпю + хром-арт графический ускоритель

Характеристика: Инструкции по одноцикличному DSP

Рабочая частота: 216 МГц, 462 DMIPS/2,14 DMIPS/МГц

Рабочее напряжение: 1,7 V-3,6 V

Посылка: LQFP176

Воспоминания: 1024kB Flash, 320 + 16 + 4kB SRAM

6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C

2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI

1 x FMC, 1 x SDMMC, 14 x TIM , 1xLPTIM

1 xlcd-на тонкопленочных транзисторах на тонкоплёночных транзисторах, 1xSPDIFRX, 1xHDMI-CEC

USB 2,0-1 шт. OTG FS

USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)

1x10/100 Ethernet MAC

AD & DA конвертеры: 3 x AD (12 бит); 2 x DA (12 бит)

Отладка/программирование: Поддержка JTAG/SWD интерфейсов, поддержка IAP

IC42S16400J / IS42S16400J: SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)

MIC2075: Бортовое USB устройство управления питанием

AMS1117-3.3: 3,3 V регулятор напряжения

Кристалл 8 м

32,768 K кристалл, Для внутреннего RTC с калибровкой

Кнопка сброса

VBUS светодиодный

Индикатор питания

Выключатель питания, Питание от 5Vin или USB подключения

Выбор режима загрузки, Для настройки бут0 pin

Интерфейс JTAG/SWD: Для отладки/программирования

Разъем USB, Поддержка устройства и/или хоста

Расширитель MCU pins, VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения

VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи

VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку

Короткий Джемпер при использовании USB OTG/HOST

Откройте перемычку для отключения от соответствующего порта ввода/вывода
