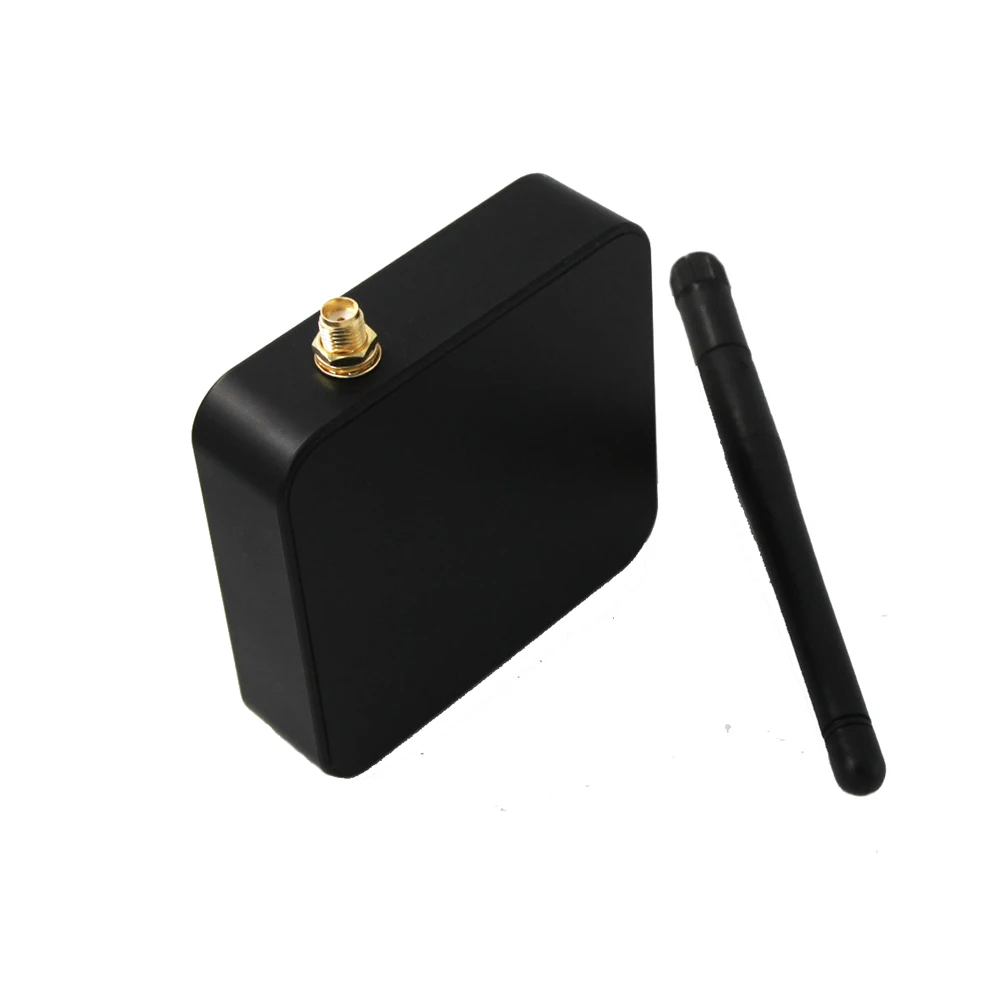

1.Введение

AB BLE Gateway V4-это BLE-шлюз и мост. Шлюз считывает iBeacon и Eddystone, такие как beacon или настроенный формат тегов, и отправляет на локальный TCP сервер или интернет-сервер HTTP/MQTT.

Пользователь может настроить период передачи и серверную информацию через простой HTTP API.

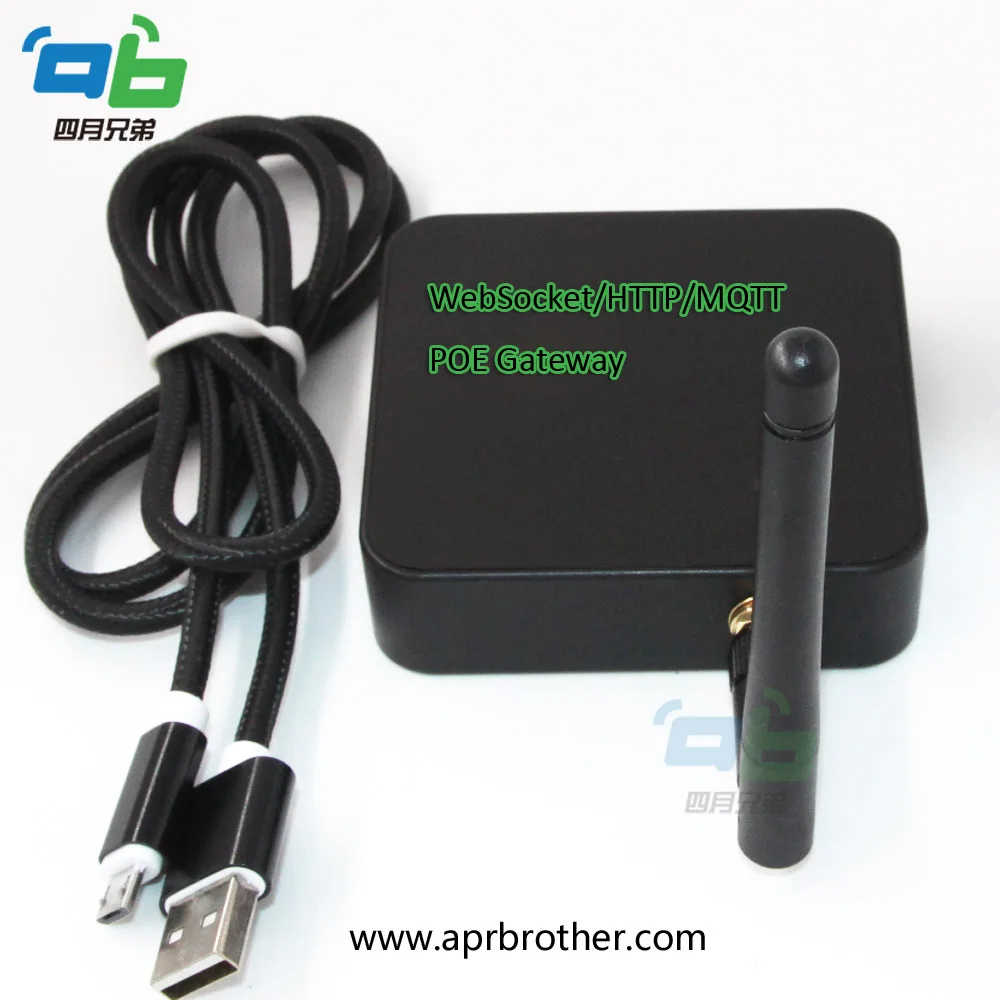

2.Особенности Размер: 72 мм x 74 мм x 20 мм Вход: 5 В/1000 мА постоянного тока, micro-USB или стандартный POE 48 В Рабочая температура: от-20'C до 60'C Считывает несколько устройств BLE одновременно Поддержка WebSocket/HTTP/MQTT протокола 3.BLE Bluetooth Smart( BLE) основан на NRF52832 Bluetooth с бортовой антенной PCB Двунаправленность: считывает сообщения, рекламируемые от BLE Устройства и/или реклама команды BLE Устройства (не стандартные, по запросу) 30 м дальность в открытом пространстве

4. Wi-Fi Wi-Fi основан на ESP32 Поддержка 802,11 b/g/n/e/i(802.11n, скорость 150 Мбит/с) 2,4 ГГц Частотный диапазон Мощность передачи: + 20dBm a802.11b + 14dBm a802.11n Скорость передачи данных Wi-Fi до 150 Мбит/с WiFi с бортовой антенной PCB HTTP api для конфигурации Подключение к облачному серверу или локальному серверу 100 м Диапазон в открытом пространстве 5.Приложений IBeacon/Eddystone/tag приемник для отслеживания местоположения Считыватель сенсоров BLE для сенсорной сети Автоматизации зданий Здоровье и хорошее самочувствие мониторинга Езда на велосипеде шорты для женщин Безопасность Отслеживание Местоположения Для управления доступом Реклама Промышленная Автоматизация Внутреннее местоположение Встречи знак в В клетку Парковки и проверки в Домашней автоматизации

Светодиодный статус

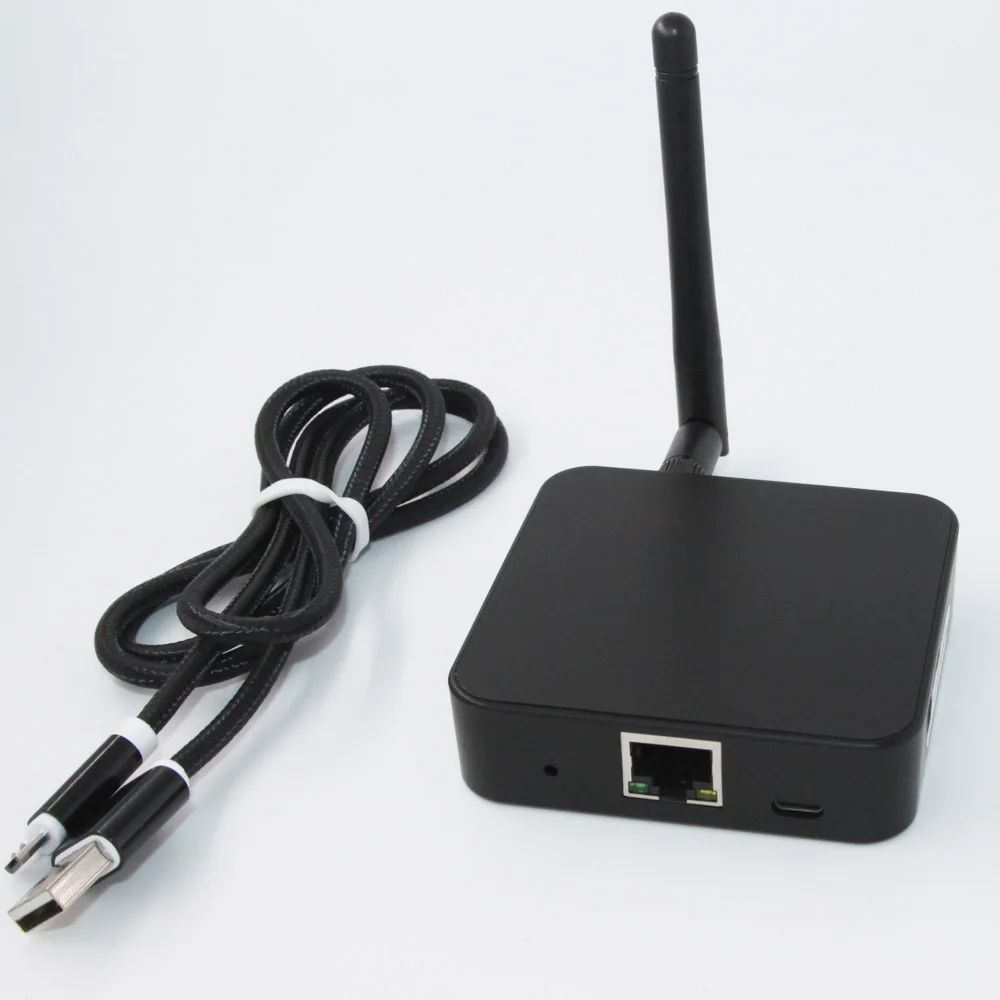

Порт ethernet имеет зеленый светодиодный и красный светодиодный.

Цвет Описание продукта: Зеленый Мигать при ethernet старт Цвет: желтый Включите, когда он получил IP адрес Формат данных

Шлюз V4 post data inMessagePackФормат. MessagePack-это эффективный формат бинарной сериализации. Это позволяет осуществлять обмен данными между несколькими языками, такими как json-файлы. Но он быстрее и меньше. Мы можем получить больше библиотеки для программирования языков для parse MessagePack.

Ключи

Декодированные данные являются словаря с этими клавишами:

V-Версия прошивки Середины сообщение ID Время-время загрузки Ip-IP для шлюза Mac-mac адрес для шлюза Устройства-массив для BLE advertising datas, собранный шлюз

Массив устройств содержит необработанные рекламные данные для устройств BLE. Пример шестигранной рамы данных, см. Раздел «формат данных для ключевых устройств»

00 12 3b 6a 1a 64 cf aa 01 02 06 1a ff 4c 00 02 15 b5 b1 82 c7 ea b1 49 88 aa 99 b5 c1 51 70 08 d9 00 01 cf 64 c5

Байт Описание продукта: Пример Байт-1 шт. Тип рекламы, см. Таблицу ниже 00 Байт от 2 до 7 лет Mac адрес для BLE устройства 12 3b 6a 1a 64 см Байт 8 RSSI, минус 256 для реальной стоимости Aa, 0xaa - 256 = -86 Байт 9- Реклама данных 01 02 06 1a ff 4c 00 02 15 b5 b1 82 c7 ea b1 49 88 aa 99 b5 c1 51 70 08 d9 00 01 cf 64 c5 Рекламные Тип код Код Описание продукта: 0 Может подсоединиться ненаправленный рекламы -1 шт. Может подсоединиться сразу рекламы 2 Scannable ненаправленный рекламы 3 Неподключаемая ненаправленная реклама 4 Сканирования ответ Формат данных для ключевых устройств

Вот пример данных из массива устройств

Болты с шестигранной = 02C8FD1949A530CE0201061AFF4C000215EB6D469624BE4663B15230D46B0E9CC9000D002AC0

Данных Описание продукта: 02 Adv типа C8FD1949A530 Mac адрес CE Rssi 0201061AFF4C000215EB6D469624BE4663B15230D46B0E9CC9000D002AC0 Raw рекламных данных Схема и разводка печатной платы Схема Схема PCB для шлюза V4. Микроконтроллер ESP32 и NRF52832.

Выводов Выводов Описание продукта: J3 I2C порты для модуля ESP32 P2 Контакты программы для модуля ESP32 P3 Контакты программы для модуля NRF52832 P4 Порты UART для модуля NRF52832 J3 выводов VCC GND GPIO07 GPIO06

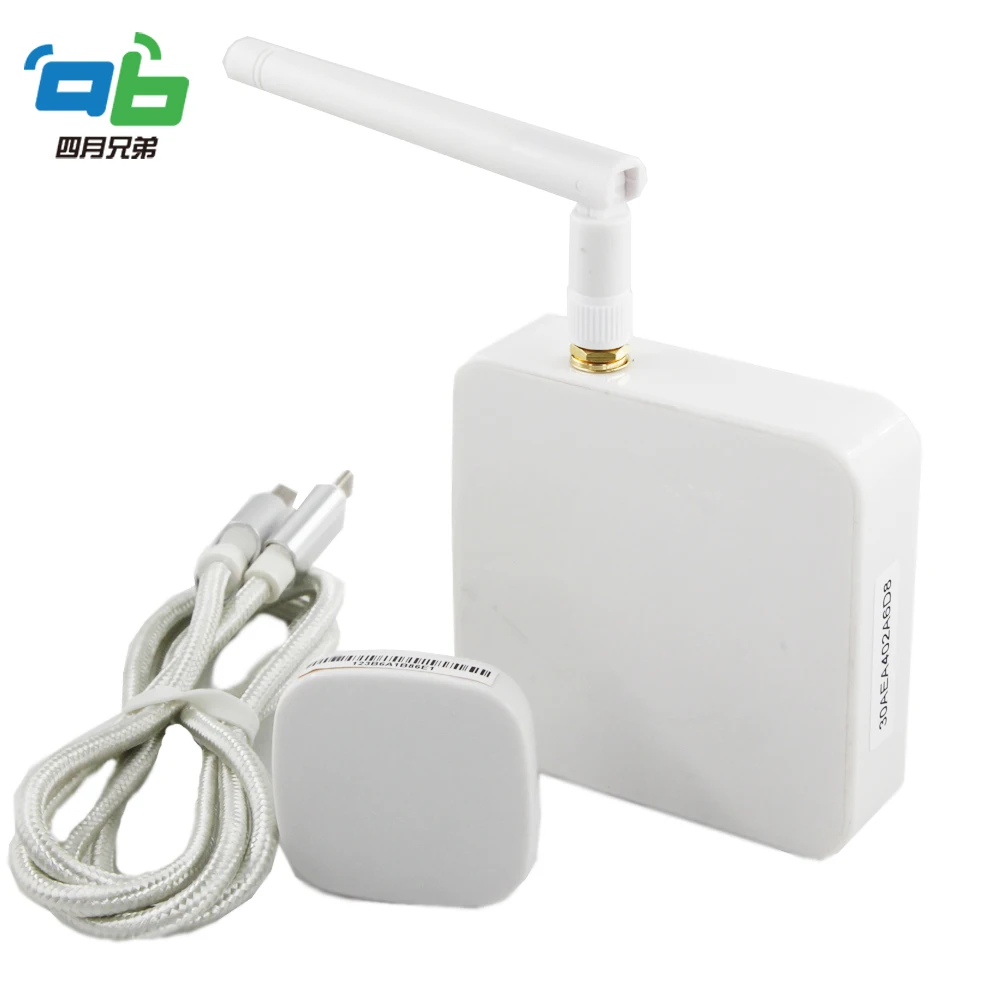

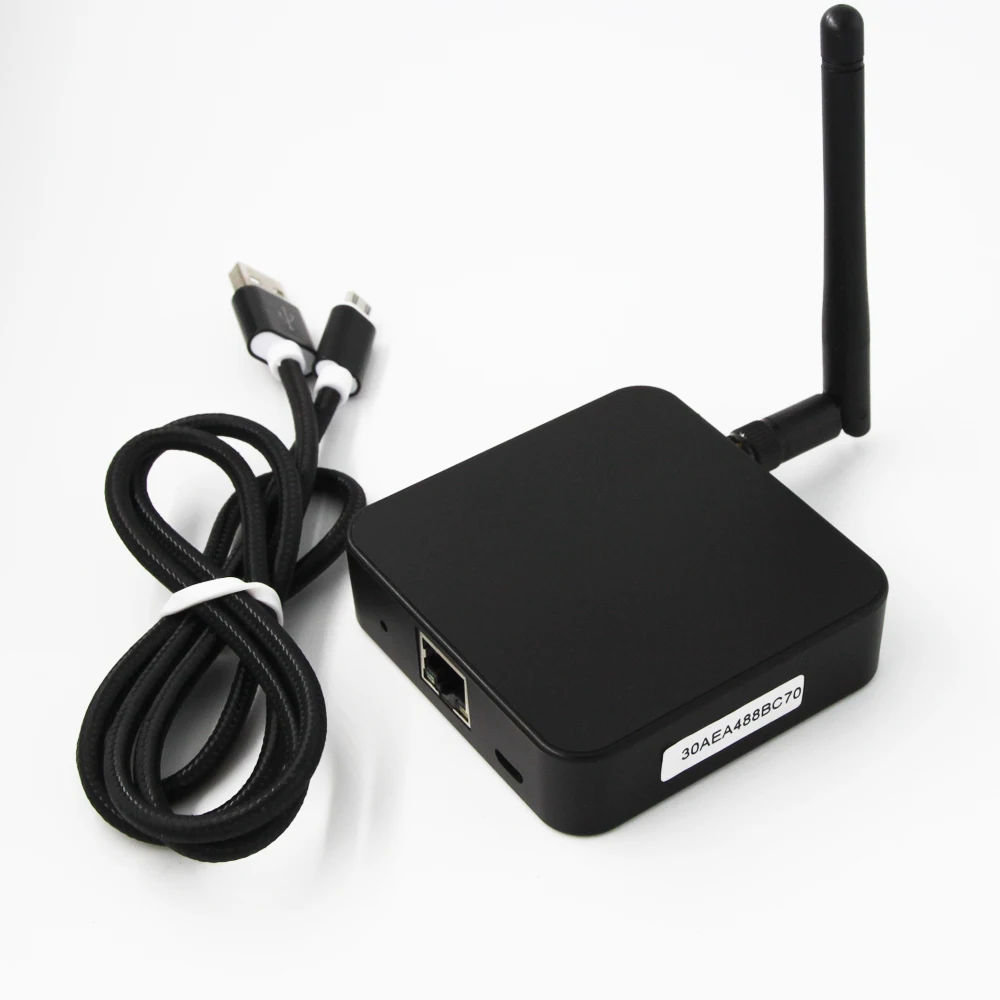

Посылка содержит: один шлюз 4 + один EEK-N
