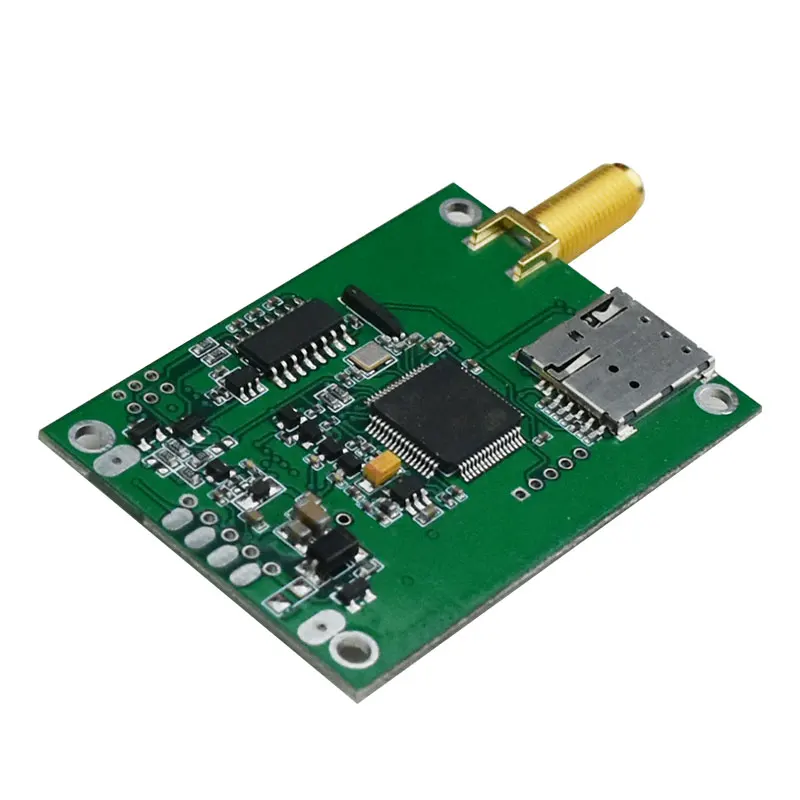

TTL/RS232 последовательный порт 4g lte gsm-модем под командой поддерживает 2g 3g gprs |

TTL/RS232 последовательный порт 4g lte gsm-модем под командой поддерживает 2g 3g gprs |

Внимание:

Этот 4G dtu используется для прозрачной передачи данных (стандартная версия) и функции SMS.

Если вам нужна Функция sms, пожалуйста, сообщите мне при размещении заказа, или мы установим стандартную версию defatult на фабрике.

И, пожалуйста, следующие параметры:

1. Как называется ваш местный оператор?

2. Какой частотный диапазон вам нужен (Пожалуйста, проверьте Частотный диапазон в следующей точке 6 и выберите)?

3. Что такое APN,MCC + MNC?(можно установить пользователем);

Технические характеристики:

1. Основные Особенности

Поддержка 4G/2G, Mobile, Telecom и China Unicom;

Европа, Америка, Япония 4G версия отличается;

Двунаправленная Прозрачная передача данных между терминалами TTL, RS485, RS232 и серверами;

Поддержка пользовательского пакета регистрации и сердцебиения;

Стандартный TCP/IP разъем интерфейса связи в сервер;

Интеллектуальное анти-разъединение, поддержка онлайн-тестирования и онлайн-обслуживания, отключено, затем автоматическое повторное подключение, убедитесь, что оборудование всегда в сети;

Поддержка конфигурации доменного имени, IP, номера порта, APN, последовательного порта, скорости передачи данных и других параметров через последовательный порт

Поддерживает удаленную конфигурацию, удаленное обновление прошивки;

Поддержка фиксированного IP и DNS доменного имени

2. Определение размеров и штифта

Контакты

Определение

Вход/выход

Функция Описание

1

NC

NC

2

Rxd_TTL

Вход

3,3 V последовательный порт Вход из TTL уровня

3

Txd_TTL

Выход

3,3 V последовательный порт Вход из TTL уровня

4

VCC

Вход

Положительный источник питания (4,75 в-36 в)

5

GND

Вход

GND

3. С использованием метода

3.1TCP/IP соединение

Когда XZ-DG4 работает в режиме соединения TCP/IP, передача данных между XZ-DG4 и серверами полностью прозрачна, чтобы всегда держать XZ-DG4 в сети, пользователи должны определить зарегистрированную рамку данных и рамку данных сердцебиения, И сервер должен дифференцировать зарегистрированную рамку данных и рамку данных сердцебиения от рамки данных пользователя. Сервер также может удаленно устанавливать XZ-DG4 SDN или имя домена.

3,2 Параметры удаленного настройки сервера

Когда DTU подключен к серверу, DTU может выполнять функции чтения/установки/удаления IP через сервер.

3,3 SMS функцией использования

Когда XZ-DG4 работает в режиме SMS, XZ-DG4 можете общаться на любой мобильный телефон с помощью SMS. Когда мобильный телефон отправляет любое сообщение XZ-DG4, XZ-DG4 с последовательного порта отправляет текущее sms-содержимое (поддерживает только до 70 символов ASCII), если терминальное оборудование возвращает данные из последовательного порта (максимум 70 символов ASCII) XZ-DG4 автоматически ответит на данные на мобильный телефон, с которого получает текстовые сообщения в прошлый раз.

Поддерживаются специальные требования к настройке функции SMS

4. Инструкция по эксплуатации

Список команд

Описание команды

Формат

Параметры

Введите режим команды AT

+ + +

Нет (введите и верните ОК)

Установить IP/SDN имя домена

AT + SDN = 1,[<SDN>,<port>,<num>][...] [...]

<SDN>: доменное имя

<Порт>: порт No

<Num>: серийный номер <1 ~ 5>

Примечание: 1 является приоритетным)

Удаление доменного имени IP/SDN

AT + SDN = 0,< num>

<Num>: серийный номер 1 ~ 5: указанный серийный номер

A: удалить все

Набор идентификационный номер

AT + MODIDSET = 1, <id>

<Id>:DTU ID десятичная система

Комплект серийный Порты и разъёмы параметры

AT + IPR = 1,<bau>,<длина>,<паритет>,<стопбит>

<Bau>: скорость передачи данных

0: 1200bps

1: 2400 бит

2: 4800 бит

3: 9600 bps (по умолчанию)

4: 19200 бит

5: 38400 бит

6: 57600 бит

7: пройденное расстояние в 115200 бит

<Длина>: бит данных

8: 8 бит данных

<Паритет>: проверка паритета

N: нетчетности

O: нечетность

E: даже паритет

<Стопбит>: стоп-бит

1: 1 бит

Добавить APN конфигурации товара

AT + PROFILE = 1,<SN>,<MCC + MNC>,<APN>,<Имя пользователя>,<пароль>

<SN>: серийный номер (1 ~ 8)

MCC: код страны мобильной связи

MNC: код мобильной сети

<APN>: точка доступа

<Имя пользователя>: имя пользователя

<Пароль>: пароль

Удалить APN конфигурации товара

AT + PROFILE = 0,<SN>

<SN>: серийный номер 1 ~ 8: указанный серийный номер

A: удалить все

Комплект Добавить функции ID

AT + ADDIDEN = 1,<mode>

<Режим>: выбор режима

0: не добавляйте идентификатор перед прозрачной передачей данных по умолчанию

1: Добавьте идентификатор перед установкой прозрачной передачи данных

Набор зарегистрированный пакет функция

AT + REGPKT = 1,<текст>

<Текст>: зарегистрированное содержимое пакета

Набор сердцебиения формат

AT + HBTPKT = 1,<текст>

<Текст>: содержимое пакета сердцебиения

Отправить один раз каждые 40s

Набор SMS режим работы

AT + SMSTMODE = 1,<mode>

<Режим>: триггер

0: TCP/IP режим

1: прозрачный режим передачи TXT

Запрос sim-карты IMSI номер

AT + IMSI =?

+ Сегодня: 460010000000001

15 цифр сим-карты imsih номер

Запрос номер прошивки

AT + FWV =?

Нет

Перезагрузки DTU

При температуре + перезагрузки

Нет

Выход в режиме командной

При температуре + бросить

Нет (если последовательный порт не работает, то автоматически прекратите работу после 60s)

5. Технические параметры

Тип

Параметры

Блок

Минимум

Типичные соотношение цена/качество

Максимальная

Электрическое свойство (25 ℃)

Сетевой Напряжение

4,75

12

36

V

Рабочий ток

70

150

250

MA

Максимальный ток

-

-

2000

MA

Беспроводная Производительность (25 ℃)

Частотный диапазон

4G 3G 2G

-

Чувствительность

-106dBm

-

Макс. Выбросов Мощность

EGSM900:+ 33dBm (класс питания 4)…

LTE:+ 23dBm (класс питания 3) …

-

Общее представление

Интерфейс скорость

1200

9600

115200

ДНС

Интерфейс уровня

RS485,RS232,TTL

Рабочая Температура

-40

80

℃

Измерение

52 × 35 × 10 (не включая антенну и аксессуары)

Мм

6. Диапазон частот

7. Индикация состояния и описание неисправности

Индикатор состояния

Описание состояния (любое светодиодное освещение указывает на включение питания)

Красный светодиодный

Вспышка при наличии передачи данных в последовательном порту

Синий светодиодный

Светильник или вспышка при подключении XZ-DG4 к базовой станции

Зеленый светодиодный

Когда XZ-DG4 успешно подключен к правильному серверу, он мигает один раз в 3 секунды. Если он подключается, то мигает один раз каждые 0.5s

Если вам нужен Серийный rs232/rs485 4G dtu модем с корпусом, пожалуйста, нажмите на следующую картинку и заказ.
