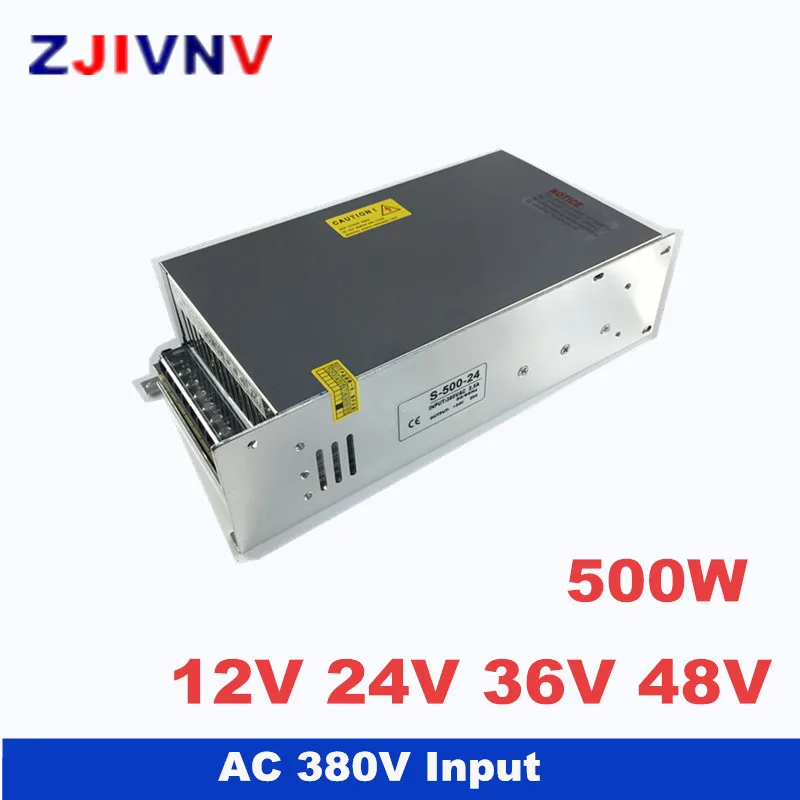

Импульсный источник питания 500 Вт 12 В 24 36 48 AC-DC переменного тока 40 А 20 |

500 Вт 27 в 16.5a программируемый импульсный источник питания ac-dc для светодиодной ленты, камеры видеонаблюдения и промышленного (s-500-27)

Особенности и преимущества:

Высокая эффективность, высокая надежность и низкая стоимость Выбор диапазона входного напряжения переключателя 100% испытание на полную нагрузку и машину Характеристики защиты: короткое замыкание/overloa Охлаждение встроенным вентилятором

Модель

Параметры

S-500-5 S-500-12 S-500-15 S-500-24 S-500-48 Выходное напряжение постоянного тока 5В 12В 15В 24В 48В Диапазон выходного напряжения (Примечание: 2) ± 2% ± 1% ± 1% ± 1% ± 1% Номинальный выходной ток 80а 40А 32А 20А 10.4A Диапазон выходного тока 0 ~ 80А 0 ~ 40 А 0 ~ 32А 0 ~ 20A 0 ~ 10.4A Волна и шум (Примечание: 3) 75mVp-p 120mVp-p 150 МВП-п 240mVp-p 240mVp-p Стабильность входа (Примечание: 4) 0.5% ± 1% ± 1% ± 1% ± 1% Стабильность нагрузки (Примечание: 5) ± 3% ± 1% ± 1% ± 0.3% ± 0.3% Выходная мощность постоянного тока 400 Вт 480 Вт 480 Вт 480 Вт 500 Вт Эффективность 80% 83% 84% 86% 87% Регулируемый диапазон для напряжения постоянного тока ± 10% ± 10% ± 10% ± 10% ± 10% Диапазон входного напряжения переменного тока 330 ~ 440VAC Входной ток 2.5A/380VAC Силовой завод 0,65-0,75 Пусковой ток переменного тока 90A/380V Ток утечки <3,5 мА/240 В переменного тока Защита от перегрузки Тип 105%-150%: выход выключения. Сброс: автоматическое восстановление. Защита от перенапряжения 120%-150% Защита от высоких температур ERH3 ≥ 65 °C ~ 70 ° CFan on, ≤ 55 °C ~ 60 ° CFan off, ≥ 80 °C ~ 85. Выход отключения (5-15 в) ~(24-48 В) Температурный коэффициент ± 0.03%/°C Настройка, подъем, время ожидания 1s, 100 мс, 50 мс Вибрация 10 ~ 500 Гц, 2G 10 мин,/1 цикл. Период 60 мин., Каждая ось Выдерживает напряжение I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC Сопротивление изоляции I/P-O/P, I/P-FG, O/P-FG:100 м Ом/В постоянного тока Рабочая температура и влажность (-10 °C)~ + 60 °C, 10% ~ 95% RH Хранение температуры и влажности (-20 °C)~ + 85 °C, 10% ~ 95% RH Общий размер 238x124x65 мм (Д * Ш * В) Вес 1,22 кг Стандарты безопасности GB4949, UL60950, EN60950 Стандарты EMC Согласно конструкции уровня GB9254 EN55022 EN55024 A Примечание:

1. Параметры при условии тестирования: вход 70% в переменного тока, номинальная нагрузка, 25 °C относительной влажности. Температура.
2. Допуск: включая допуск настройки, стабильность цепи и стабильность нагрузки. (Примечание: 5).
3. Волновой тест: использование двойного провода «A12» для 20 МГц и короткого замыкания конденсатора 0,1 мкФ и 47 мкФ для прерывания.
4. Проверка стабильности входного напряжения: самое низкое напряжение будет до самого высокого напряжения при перегрузке цепи.
5. Проверка стабильности нагрузки: нагрузка от 0% до 100%.
6. C3, 4 должен быть сбит.
