Описание продукта:

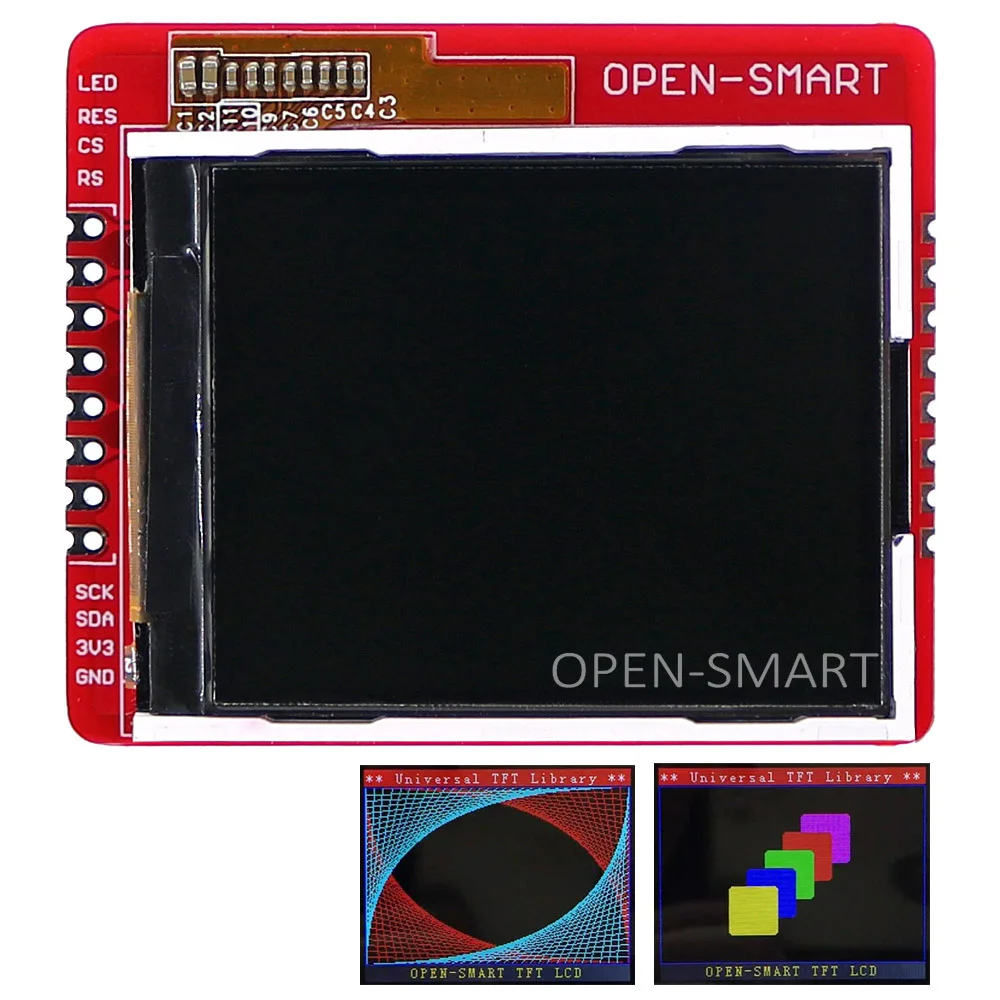

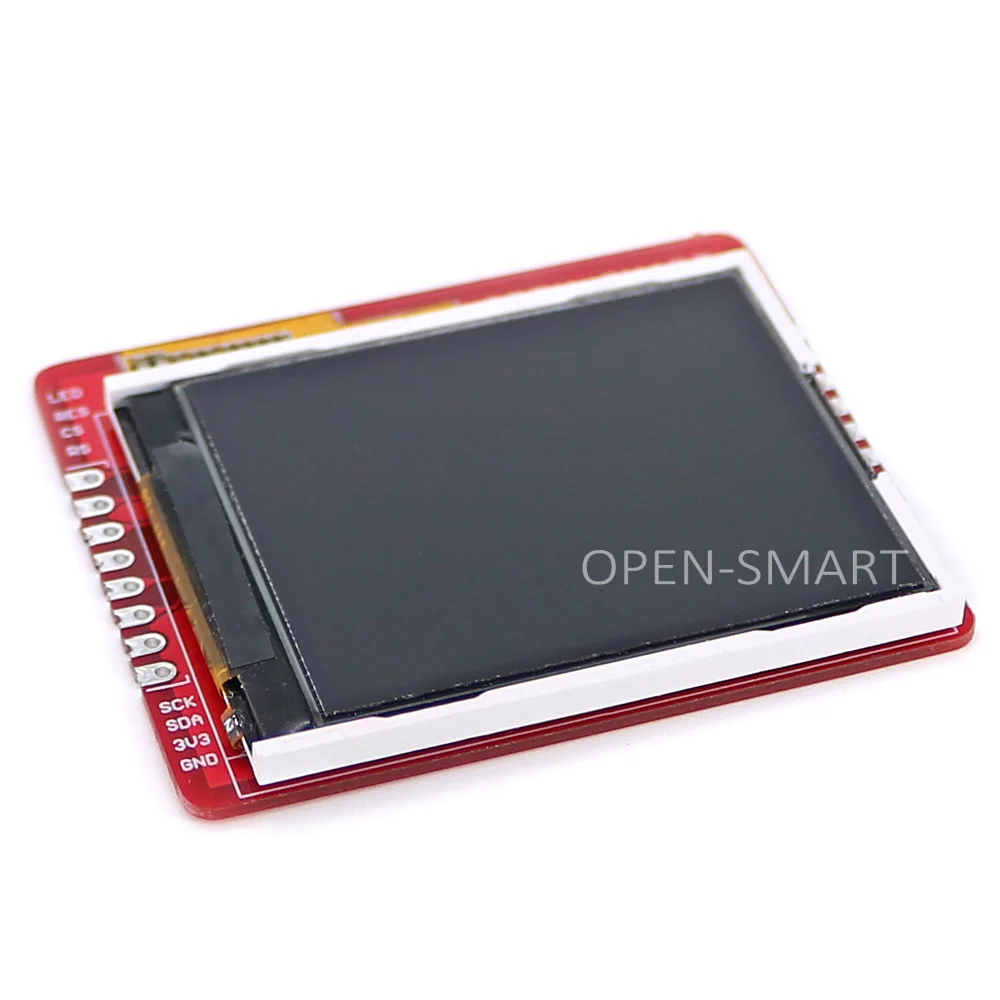

Это 1,8 дюймов TFT ЖК-дисплей плата расширения с последовательные SPI интерфейс. Этот дисплей оснащен встроенным в него контроллером с буфером оперативной памяти, так что его легко контролировать MCU. Она ведет шпильки на тонкопленочных транзисторах на тонкоплёночных транзисторах и коммутационная булавки шаг 2,54 мм, таким образом, вторичной разработки легко.

Он выводит пусковые штифты, чтобы вы могли припаять штыревые разъемы, чтобы подключить их к макетной плате или использовать кабель dupont для подключения к плате Arduino.

Он также выводит штыри SMD (процесс половинного отверстия), чтобы вы могли припаять его на экспериментальную печатную плату или свою собственную плату. Это отлично подходит для создания замечательных проектов.

С модулем RTC вы можете спроектировать часы.

С модулем считывания NFC вы можете создавать системы контроля доступа с фотографиями.

-Может использовать его для отображения символов, графики и изображений формата BMP.

-Совместимость: из-за того, что логический уровень составляет 3,3 V для того, чтобы он совместим с 3,3 V платы Arduino, вы можете подключиться к нему под открытым небом смарт-микроконтроллер UNO R3 с выходом 5V/3,3 V выключатель питания. Вам нужно добавить схему преобразования уровня, если вы используете плату Arduino 5 В (Arduino UNO R3 / Arduino Mega2560 / Arduino Leonardo). Вы также можете подключить его к другим 3,3 V MCU напрямую.

-Разрешение: 128*160, 16 битный цвет

-Дисплей Размер: 1,8 дюйма;

-Рабочее напряжение: 3,3 В;

-Логический уровень: 3,3 V;

-Рабочий ток: максимум 50 мА

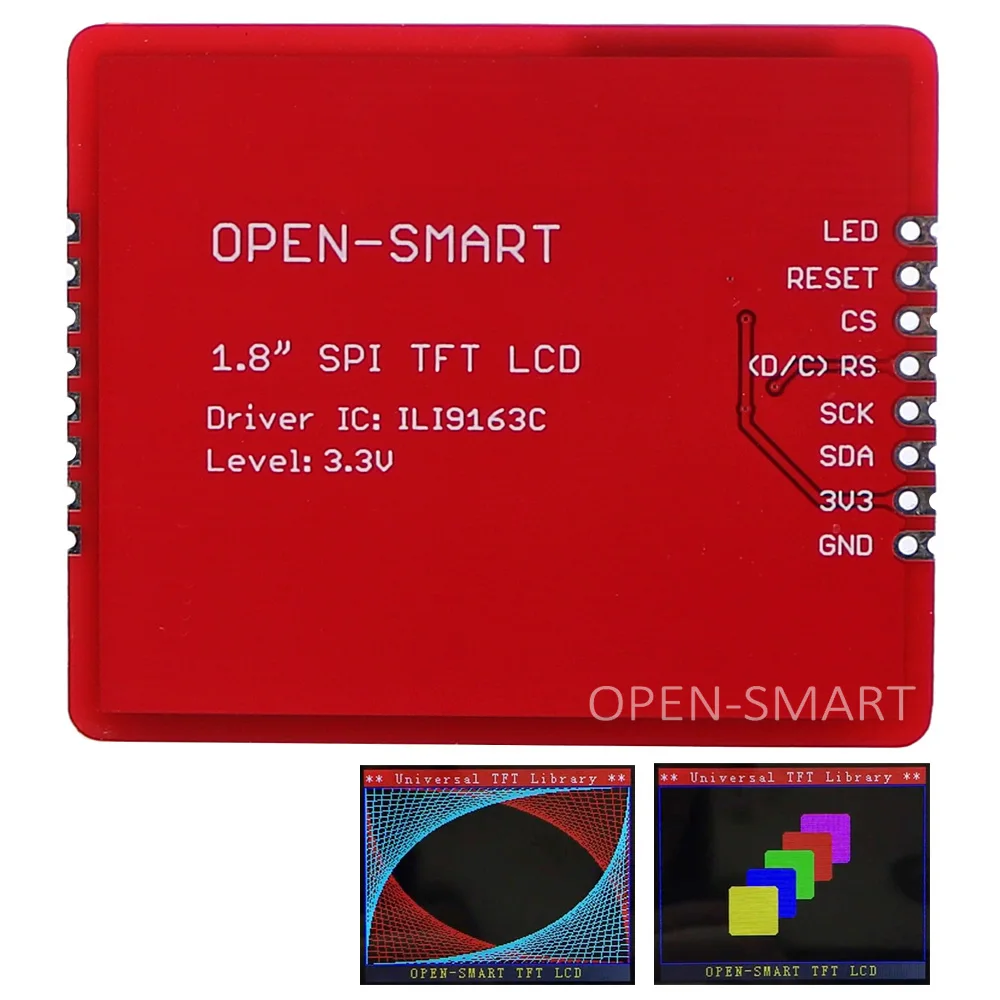

-Ввода-вывода Порты и разъёмы посылка: оба SMD и PAD доступны, и вытащить шпильку Тангаж 2,54 мм.

-Светодиодный контакт может подключаться к схеме управления внешней подсветкой для контроля яркости подсветки. Вы можете подключить его к GND, чтобы включить подсветку весь день.

-Отлично подходит для DIY
