USB AV в ЖК-дисплей плата контроллера с VGA для панель 21 5 Дюймов 1920x1080 LM215WF3-SLS1 MV215FHM-N30

USB AV в ЖК-дисплей плата контроллера с VGA для панель 21 5 Дюймов 1920x1080 LM215WF3-SLS1 MV215FHM-N30

Недоступно в

Набор для платы ЖК-контроллер поддерживает ЖК-Модель:

MV215FHM-N30

MV215FHM-N40

LM215WF3-SLS1

Если вы не убедитесь, что плата контроллера в комплекте Поддерживает ли ваша ЖК-панель, пожалуйста, свяжитесь с нами в любое время! :)

Описание товара

1. Общее описание платы ЖК-контроллера

TSU59 V2.0Является многоцелевой ЖК-контроллер, который поддерживает HDMI

VGA + AV + YPBPR (опционально) различные входные видео сигнала и Двухканальный 8 бит LVDS выходной интерфейс. LVDS выходной сигнал может до 1920X1080 @ 60 Гц.

TSU59 V2.0С функцией аудио Мощность аудиовыхода составляет 2X8Ω * 2 Вт.

Поддержка аудиовыхода HDMI.

TSU59 V2.0Можно использовать внутренний контактный разъем вместо стандартного разъема.

Такие как: DC jack , HDMI ,VGA,AV ,Ypbpr, аудио, USB разъем. Это будет легко для вас встраивать эту доску в ваши продукты.

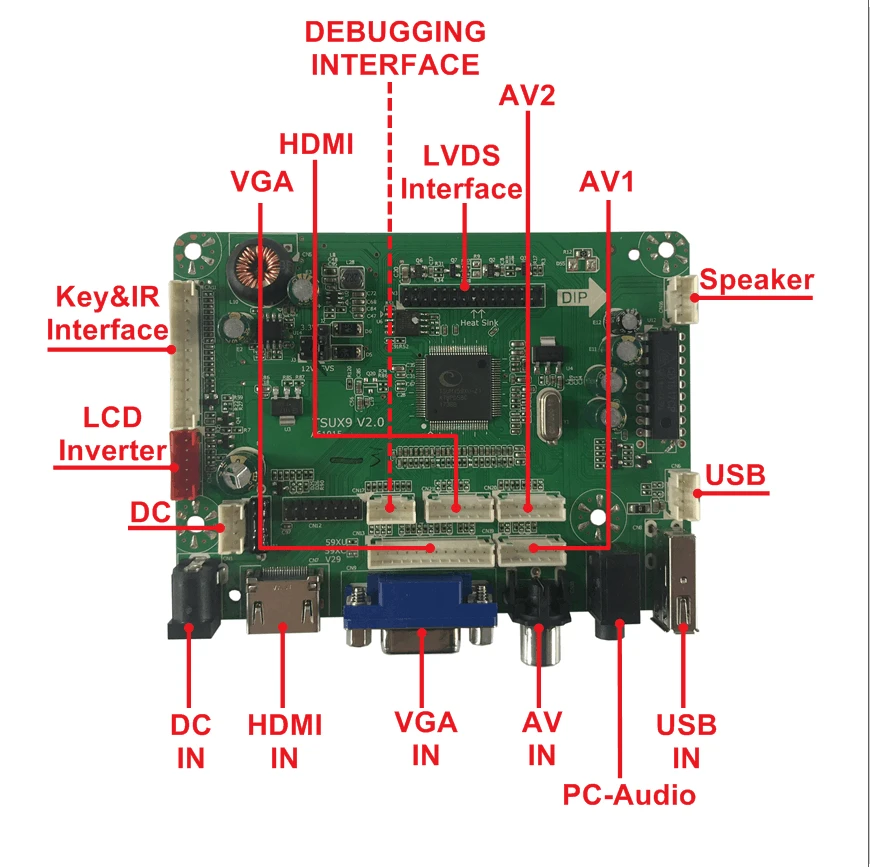

2. Функция компоновкиПлаты ЖК-контроллера

3. Функция компоновкиПлаты ЖК-контроллера

Набор микросхем

TSUMV59XU-Z1(Mstar)

Поддержка ЖК-панели

Интерфейс

Одноместный/Двойной LVDS

Разрешение

До 1920X1080 @ 60 Гц

Мощность

Для доски

12V DC источник питания

К ЖК-панели

3,3 В, 5 В, 12 В

Управление

Режим низкого энергопотребления

Режим ожидания

<0,5 W

Язык OSD

Английский, китайский, корейский, французский, немецкий, португальский, итальянский

Русский, испанский, другой язык можно настроить.

Ключевая функция

7 клавиш

Питание, меню, Vol-,Vol +,CH-,CH +, вход

5 клавиш

Питание, меню, вверх, вниз, выход/вход

Видео вход

HDMI

480i,480p,576i,576p,720p

1080i,1080p

VGA

Аналоговый RGB(0.7Vp-p)

V-H сепаратор синхронизации (TTL)

Ypbpr (опционально)

480i,480p,576i,576p,720p,1080i,1080p

AV(CVBS)

Видеосистема

PAL/NTSC/SECAM

Уровень видео

1,0 vp-р ± 5%

Usb-вход

Поддержка обновления прошивки и функции медиаплеера

Аудио вход

0,2-1,5 Vrms

Аудиовыход

2X2W (8Ω) THD + N<10%

Расширенная функция

ИК-контроль, Пользовательский логотип загрузки, заводская настройка, блокировка меню OSD. Несколько режимов отображения (нормальное, левое/правое зеркало, вверх/вниз зеркало, флип 180 градусов), регулировка яркости подсветки (режим затемнения постоянного тока)

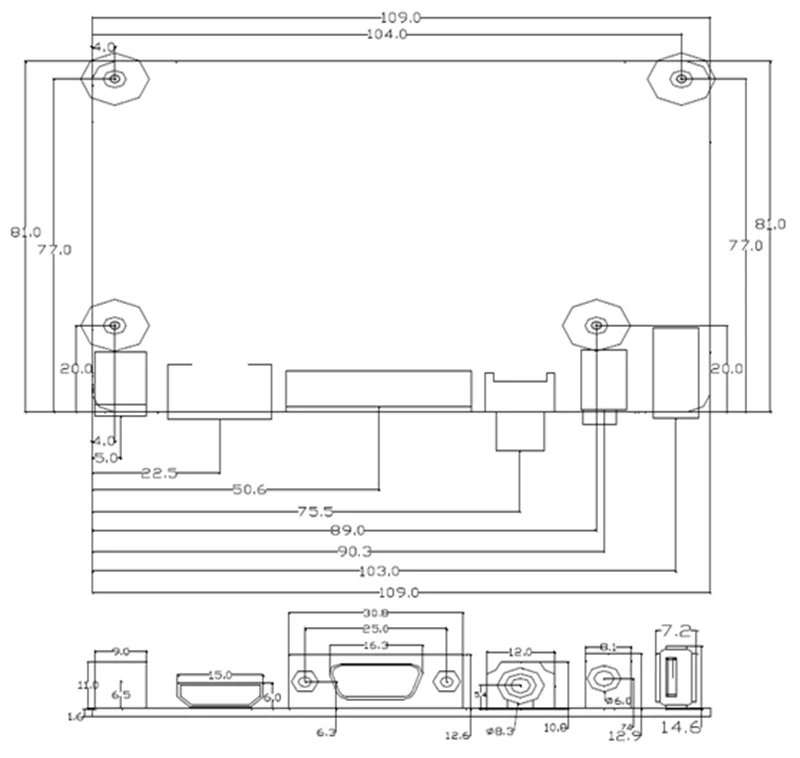

4.. Размеры печатной платыПлаты ЖК-контроллера

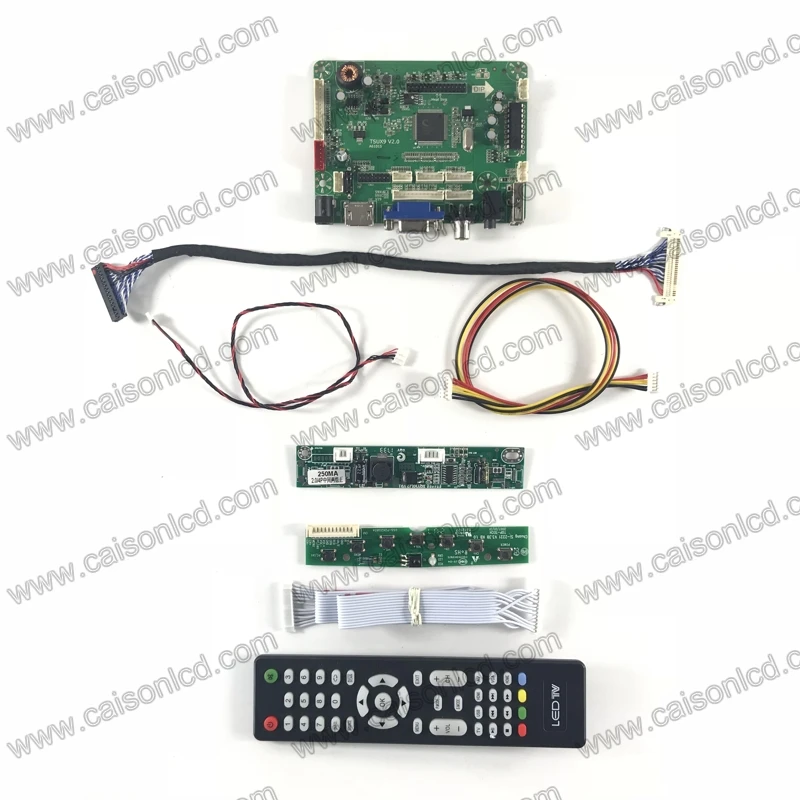

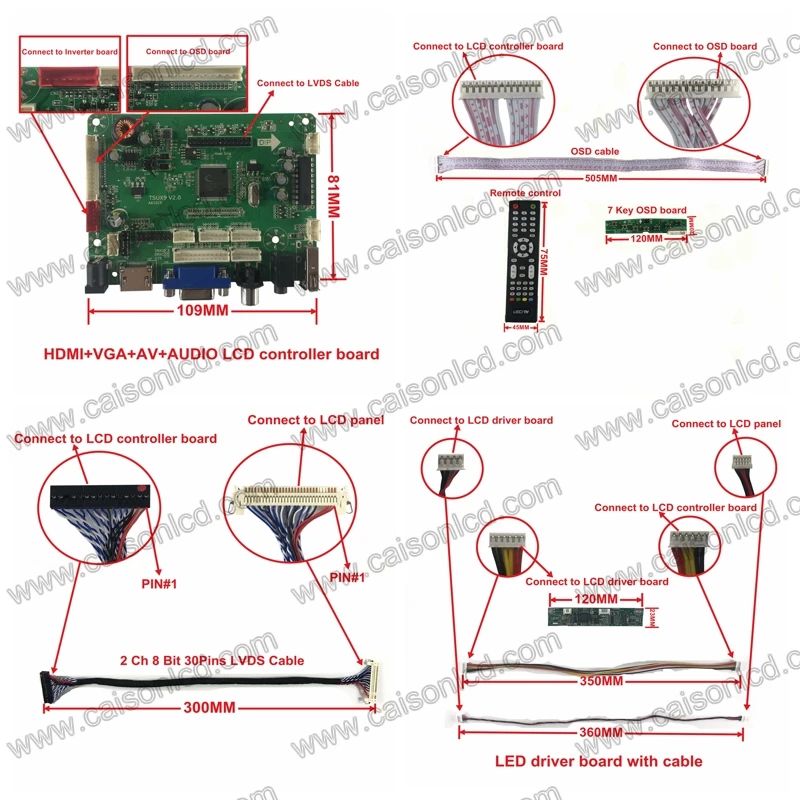

5.Посылка включает в себя:

Плата ЖК-контроллера-1 шт.

1 кабель LVDS

Плата OSD с кабелем-1 шт.

1 пульт дистанционного управления

Плата драйвера ЖК-дисплея с кабелем-1 шт.

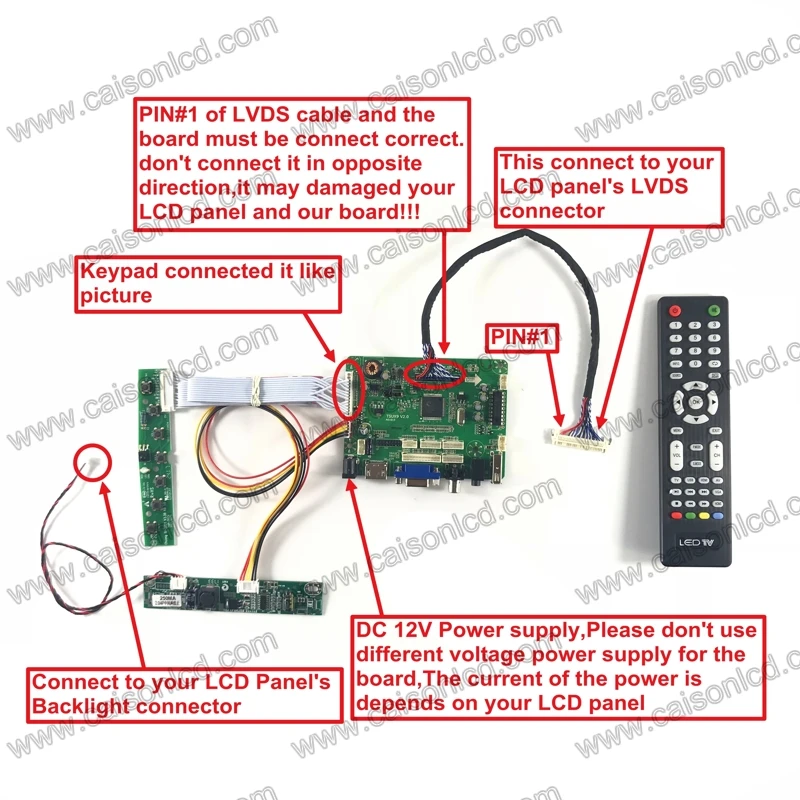

6. Инструкция пользователя
