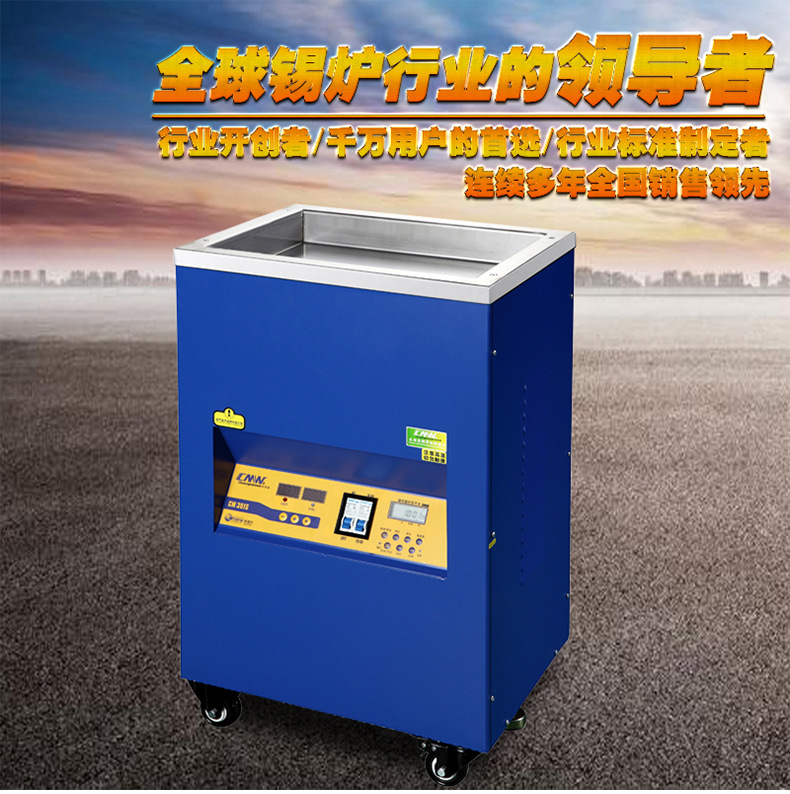

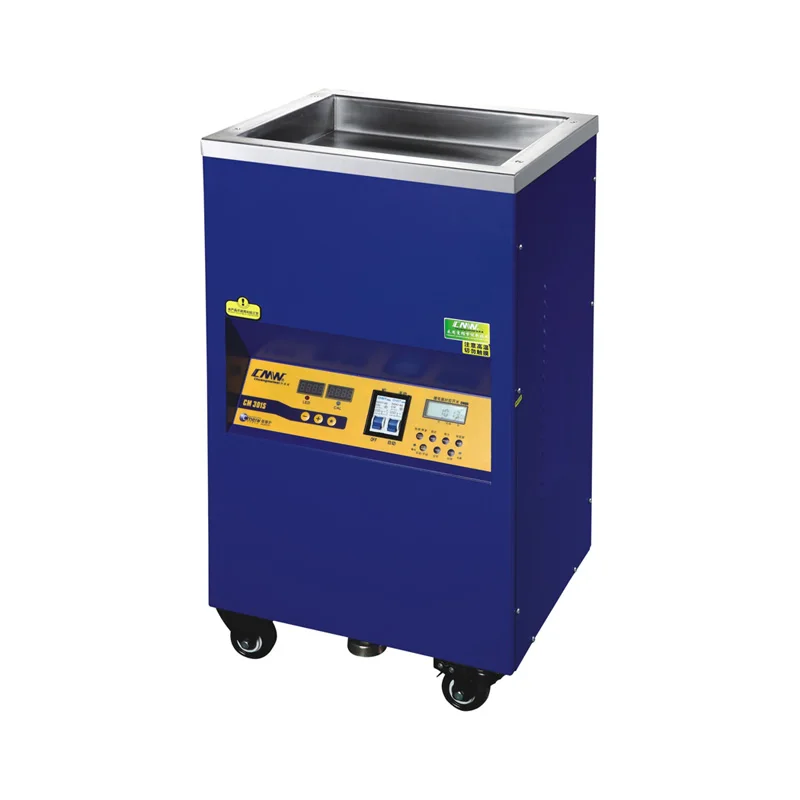

См высокая температура квадратный паяльник вертикальная подставка Нержавеющая сталь печь для припоя Оловянная плавильная плита цифровой дисплей 220 В 110 В 400C
![451S]()

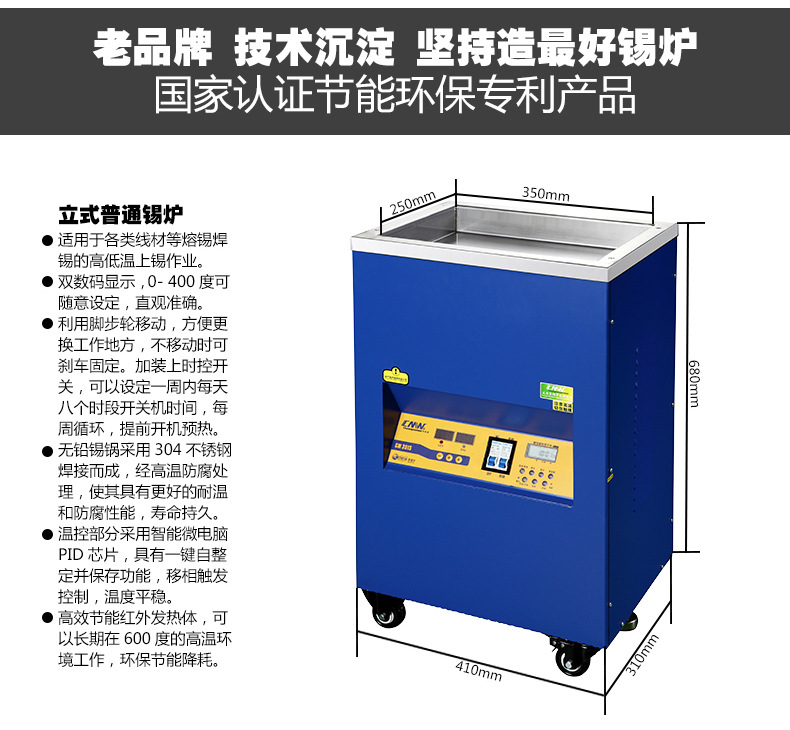

Модель
Номинальная мощность
Диапазон температур
Количество плавильного олова
Внешний размер (мм)
Размер Жестяного горшка (мм)
Вес брутто
CM301S
2500 Вт
0 ~ 400 ℃
30,2 кг
360л * 300 Вт * 680 ч
300*240*50
19,7 кг
CM351S
3000 Вт
0 ~ 400 ℃
36,8 кг
410L * 310W * 680H
350*250*50
21,8 кг
CM401S
3500 Вт
0 ~ 400 ℃
43,7 кг
460л * 320 Вт * 680 ч
400*260*50
23,0 кг
CM451S
3800 Вт
0 ~ 400 ℃
56,7 кг
510L * 360W * 680H
450*300*50
27,0 кг
Условия работы:
Рабочее напряжение: 220 ± 10 В переменного тока/110 В± 10 В
Рабочая температура: 0-55℃
Рабочая температура: < 90% без росы
Предупреждение:
1. Паяльник необходимо поставить на сбалансированное и непроницаемое рабочее место, чтобы паяльник не вышел из кастрюли из светящегося олова. А также Позаботьтесь о горячей олове и горячем корпусе.
2. Не кладите другие предметы pb вместе с бессвинцовым паяльником, чтобы предотвратить загрязнение pb. Если по причине, что товары не подходят, мы не берем на себя эту ответственность.
3. Нельзя использовать там, где подвергается воздействию воспламеняемых или коррозионных материалов и газов.
4. Если вам нужно переместить паяльник, пожалуйста, выключите выключатель и переместите его после того, как кастрюля остынет.
5. Кастрюля представляет собой горячее оборудование, если вам не нужно использовать ее, отключите выключатель и выключите вилку.
6. Чтобы обеспечить безопасность и продлить срок службы, лучше перестать работать после того, как он проработает более 12 часов.
7. Не нагревайте кастрюлю, когда она пустая, и используйте поставщика питания с заземляющим шнуром.

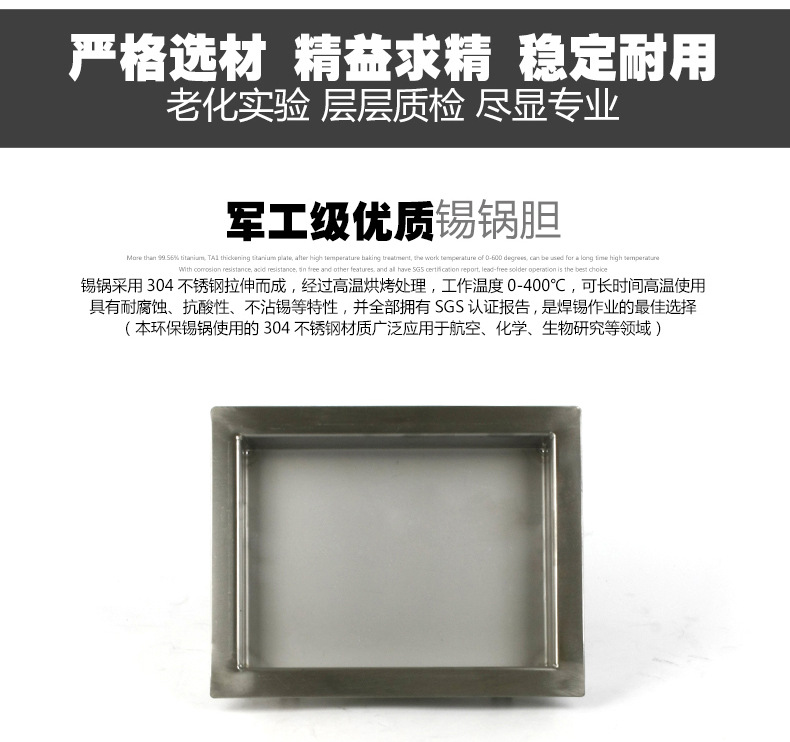

8. Кастрюля изготовлена из титана, импортируемого из Японии, после нагрева горячей температурой цвет станет золотистым или синим, что является естественным для материала.
Эксплуатация
1. Установите температуру:

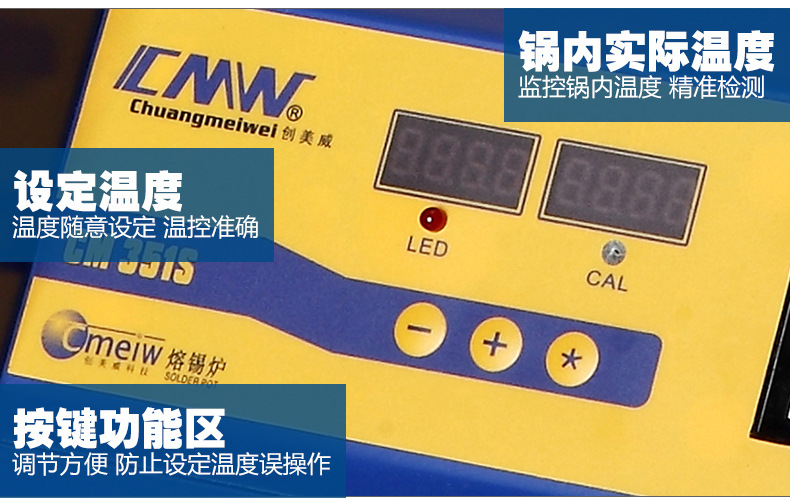

Нажмите кнопку «*», левый светодиодный отобразит «», а правый светодиодный отобразит числовое значение, затем нажмите кнопку «+» или «-», температура будет повышаться или снижаться. Нажмите кнопку «*», значение температуры будет сохранено.
2. Настройка микрокомпьютера
Если температура имеет явное расхождение, мы можем отрегулировать внутренние значения P, I, D, это позволит обеспечить точный контроль кастрюли, следующие два способа: P, I, D Регулировка:
А. Автоматическая регулировка
Продолжайте нажимать кнопку «+», затем нажмите «*», левый светодиод отобразит «AT»; Правый светодиодный отобразит «_». Затем нажмите «-» или «+», замените «_» на «AT», на этот раз нажмите «*» 3 раза, затем кастрюля начнется P, I, D саморегулирующаяся. Обычно это занимает около 15-30 минут, чтобы закончить эту регулировку, во время этой регулировки температура будет колебаться, очевидно, но это неудивительно. Обычно мы не рекомендуем пользователям использовать регулировку P, I, D.
Б. Отрегулируйте значение P, I, D вручную (не советую пользователям использовать этот способ, он подходит для инженеров, которые очень хорошо знают P, I, D, В противном случае может возникнуть плохой контроль температуры. Если действительно нужно, мы просто рекомендуем первый способ.) Операция следующая: продолжайте нажимать «+», затем нажмите «*» светодиодный отобразится выше (A) режима настройки, нажмите «*» снова светодиодный отобразит значения P, I, D. Можно установить исходное значение вручную.
Примечания:Оригинальное значение P, I, D: P = 20, I = 80, D = 20; Если температура в
Путаница, пожалуйста, установите значение P, I, D в качестве исходного значения.
3. Калибровка между дисплеем и реальной температурой.
После замены нагревателя или окисления датчика, температура будет происходить деформация, пользователю необходимо калибровать емкость, и как следующие шаги:

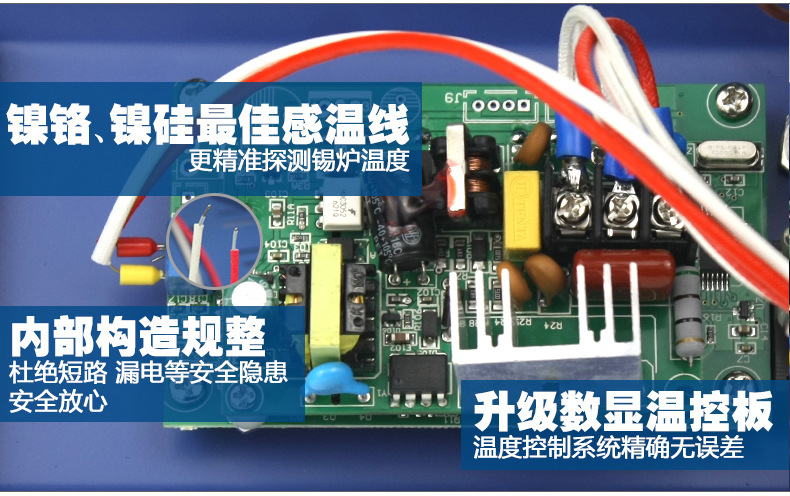

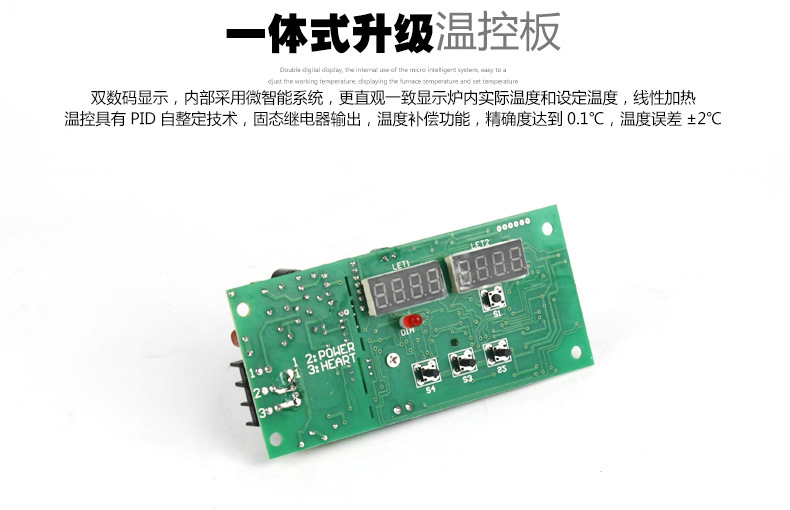

А. Нажмите кнопку «CAL» (Если ваш чайник без этой кнопки, Откройте переднюю крышку, на печатной плате есть черная кнопка контроля температуры, то есть CAL), правый светодиодный будет отображаться выключенным, продолжайте нажимать на «-» и одновременно нажимайте «*», Лесветодиодный отобразит «LOC», правый светодиодный отобразит «-3-», затем нажмите «*» 3 раза (только на эту кнопку, никаких других кнопок не нажимайте), светодиодный будет отображаться: в первый раз: слева «∟H», справа «999»; Во второй раз: слева «∟L», справа «0»; В третий раз: оставив «∟L», пожалуйста, введите значение температурной компенсации. Это значение является деформацией между температурой дисплея и реальной температурой. Например, реальная температура на 5 ℃ выше, чем температура дисплея, можно использовать «-» для установки-5; Если реальная температура на 5 ℃ меньше, чем температура дисплея, для установки 5 можно использовать «+».
Б. Температура деформации-это значение для ввода, после завершения настройки нажмите «*» еще раз, установленное значение будет сохранено. Затем нажмите «CAL» (Если ваш чайник без этой кнопки, Откройте переднюю крышку, на печатной плате есть черная кнопка контроля температуры, то есть CAL), переходит в обычный режим отображения.
Съемка проблем:
1. Включите переключатель без отражения, проверьте предохранитель и вилку.
2. Температура настройки светодиодный одного дисплея, но температура кастрюли не повышается, это означает, что нагреватель разомкнут.
3. Когда выключатель питания включен, отображается «Err», это означает, что датчик разомкнут цепь.![SS]()
![141-3]()
![451S-1]()

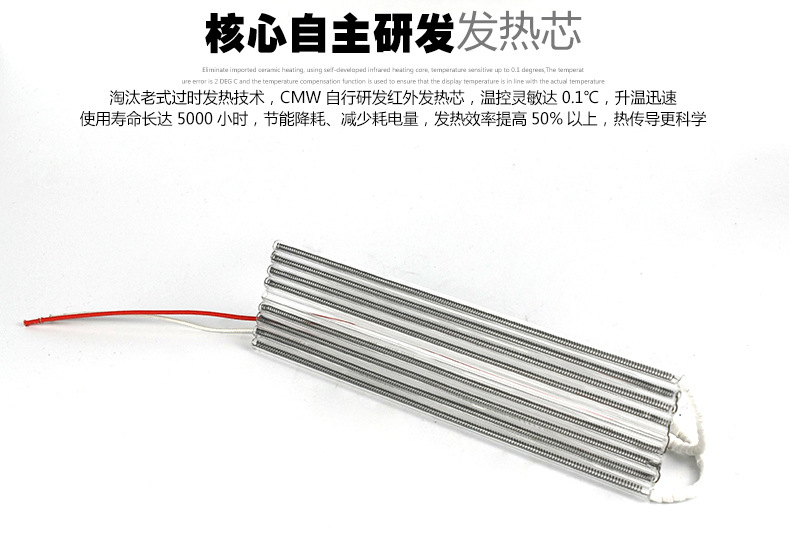

Использование оловянной печи и ее поддержаниеКак использовать оловянную плиту:Как правило, Оловянная печь относится к сварочному инструменту, используемому в электронной сварке. Для консистенции сварки дискретных компонентов печатной платы, простая в эксплуатации, быстрая, высокая эффективность, является хорошим помощником для вашего производства и обработки.Поместите оловянную плиту на устойчивую рабочую поверхность. Вилка питания подключена к треугольной заземленной розетке. Включите выключатель питания, чтобы Оловянная печь работала нормально. Нажмите кнопку SET function, пожалуйста, ознакомьтесь с инструкциями по контролю температуры, установите выбранное вами значение температуры, установите работу по нагреву оловянной печи, А затем используйте жестяные бруски, чтобы нанести олово на нагревательную трубку или оловянную ванну. Оловянная лента равномерно перемещается вперед и назад по электрической нагревательной трубке. После того, как оловянный стержень нагревается на нагревательной трубе, он расплавляется в жестяной ванне, желательно, чтобы содержание олова поддерживалось на глубине от 80% до 90% глубины жестяной ванны. Не кладите оловянную планку прямо на нагревательную трубу, иначе температура нагревательной трубы будет слишком высокой, из-за чего она сгорит. После того, как количество расплавленного Чехлы для жестяных банок электрической нагревательной трубки, оловянный стержень можно поместить непосредственно в оловянный резервуар автоматического олова. (Рекомендуемый жестяной стержень с содержанием олова 63%, лучше установить температуру до 220 ° C -250 ° C; Жестяной стержень с содержанием олова 60%, предпочтительна температура 250 ° C -280 ° C, только для справки). Когда температура олова поднимается до заданной температуры, подождите, пока температура слегка снизится. Используйте скребок, чтобы после пайки удалить остатки оксида с поверхности. Затем несите Специальный держатель подложки случайным образом, зажмите плату вставленным компонентом и Замочите нижнюю часть платы. Оловянная плита.В то же время, чтобы не повредить заготовку, подождите, пока температура печи не нагреется после каждого запуска. В измерителе оловянной печи используется Высокоточный интеллектуальный контроллер, в котором используется датчик драгоценных металлов, который мгновенно реагирует на фактическую температуру в кастрюле. Отклонение температуры в жестяном горшке можно регулировать с помощью самонастройки прибора, значения отклонения и значения коррекции, которые могут достигать ± 5 °C. Плавильная печь нашей компании используется при комнатной температуре до 400 °C.Примечание: При первом плавлении олова, не забудьте равномерно переместить оловянную планку назад и вперед по электрической нагревательной трубке, пока количество плавления олова не покроет электрическую нагревательную трубку, прежде чем вы сможете напрямую положить олово. В противном случае температура будет слишком высокой, из-за чего сгорит электрическая нагревательная трубка.Наиболее распространенными проблемами являются:1. Короткое замыкание: слишком большие Паяные соединения приводят к соединению более двух паяных соединений2. Время олова печатной платы недостаточно: Предварительный нагрев недостаточный, отрегулируйте заданную температуру.3. Плохой флюс: доля флюса не вечерние йной деградацией.4. Направление подложки плохо совпадает с оловянной волной: измените направление олова.5. Плохая конструкция печатной платы: Проволочная печь или Паяные соединения находятся слишком близко (расстояние должно составлять 0,6 мм или более); Если на них расположены Паяные соединения или ИС, следует считать украденными паяльными подушечками или использовать белую краску для отделения, Толщина белой краски в это время должна быть в 2 раза больше толщины колодки (Золотая дорога).6. Загрязненное олово или накопленное пероксиполи соединение замыкается насосом: оловянную печь следует очистить или припой в оловянной ванне Следует возобновить.Метод обслуживания оловянной печи:1. В олове есть примеси, которые прилипают к внутренней стенке Жестяного горшка. В течение длительного времени толстый слой уменьшит нагревательный эффект. Удалять примеси очень трудоемко, так как Жестяная Банка хрупкая и не может использоваться. Только поменяйте кастрюлю. Поэтому необходимо регулярно убирать.2. Олово является проводником, он переливается снаружи и проводит при замазывании внешним проводом сопротивления. Не устанавливайте слишком много, чтобы избежать перелива. При запекании не роняйте наружу, чтобы не оставлять его на проволоке сопротивления. (Структура печи должна быть в состоянии предотвратить контакт между оловом и электрическими приборами.)3. Поместите оловянный блок в печь светильник, чтобы его не бросать, чтобы не повредить жестяную кастрюлю или не разбрызгивать олово.4. Всегда проверяйте, что электрическая изоляция не повреждена. Держите поверхность печи чистой и не кладите мусор на поверхность печи, чтобы избежать падения в печь.Правильное использование небольшой оловянной печиОбзорВ целом плавильная печь для олова можно разделить на внутренний нагревательный Тип плавильная печь для олова и внешний нагревательный Тип оловянной печи в соответствии с методом нагрева. Согласно форме оловянной ванны, круговая Оловянная печь и квадратная Оловянная печь могут быть разделены. В корпусе круглой оловянной печи диаметр, как правило, менее 100 мм, а размер над этим, как правило, квадратный.Бессвинцовая круглая Оловянная печь и Обычная круглая Оловянная печьКруглая Оловянная печь, как правило, представляет собой оборудование для плавки олова для пайки небольших печатных плат диаметром менее 100 мм. Согласно различным материалам Жестяного горшка, он делится на бессвинцовый тип и общий тип;Бессвинцовый Тип означает, что жестяной горшок оловянной печи изготовлен из титанового материала, который отвечает потребностям бессвинцовой работы, также на рынке есть оловянный горшок с титановым покрытием. Обычные модели в основном изготовлены из нержавеющей стали;В небольшой оловянной печи используется встроенное нагревательное кольцо для выделения тепла, мощность составляет 150 Вт ~ 380 Вт, а диапазон контроля температуры-от нормальной температуры до 450 °C. Диаметр Жестяного горшка обычно составляет 38 мм, 50 мм, 80 мм, 100 мм, а объем составляет от 300 г до 2300 г.Круглая Оловянная печь имеет следующие характеристики:1. Он изготовлен из высококачественной нержавеющей стали или титановой оловянной кастрюли, которая обладает характеристиками термостойкости, устойчивости к кислотам и щелочам, износостойкости, антипригарного олова, И меньше окисления оловянной поверхности;2. Меньшее Потребление олова, меньшее энергопотребление, энергосбережение, более быстрый нагрев и длительный срок службы;3. Бесступенчатый контроль температуры, температуру можно свободно регулировать от нормальной температуры до 450 °C, и операция проста;4. Используется для Сварка небольших печатных плат, особенно для электронных трансформаторов, катушек и электронных контактов проводов.Как правильно использовать оловянную плитуПри первом использовании машины, включите головку ПИД-счетчика выключателя питания, Сначала установите электрическую нагревательную трубку PID на 250 °C, чтобы начать нагрев; В то же время, оловянная лента равномерно перемещается вперед и назад по электрической нагревательной трубке, А оловянную полоску нагревают на нагревательной трубке и расплавляют в жестяной ванне, высоту расплавленного олова желательно поддерживать на уровне около 80%-90% глубины жестяной ванны. Оловянная лента помещается непосредственно на нагревательную трубку, в противном случае температура нагревательной трубки будет слишком высокой, что может привести к сгоранию; После прохождения электрической нагревательной трубки, оловянный стержень можно напрямую поместить в оловянный резервуар автоматического олова (рекомендуется оловянный стержень с содержанием олова 63%, Температура устанавливается на 220 ° C-250 ° C, жестяной стержень с содержанием олова 60%, предпочтительной является температура 250 ° C -280 ° C, только для справки)Примечание: При первом плавлении олова, не забудьте равномерно переместить оловянную планку назад и вперед по электрической нагревательной трубке, пока количество плавления олова не покроет электрическую нагревательную трубку, прежде чем вы сможете напрямую положить олово. В противном случае температура будет слишком высокой, из-за чего сгорит электрическая нагревательная трубка. Когда температура олова поднимается до заданной температуры, температура немного отодвигается назад, царапина используется для удаления остатков оксида на поверхности после пайки, затем Специальный держатель подложки случайным образом переносится, печатная плата со вставленными компонентами зажимается, и флюс распыляется. Затем печатная плата наклоняется под углом наклона около 45 ° и медленно попадает в оловянную поверхность для пайки. Печатная плата контактирует с оловянной поверхностью в течение 2-8 секунд (в зависимости от площади паяного соединения и платы время сварки регулируется соответствующим образом), а затем наклоняется на 45 °. Угол медленно покидает оловянную поверхность, и как только процесс сварки завершится, вводится следующий шаг.В случае пузырьков или обогащения печатной платы, точка пайки маленькая, пайка, ложная пайка, пайка и т. д., указывая на то, что температура слишком высокая, пожалуйста, опустите температуру соответствующим образом. Если точка пайки не яркая, то точка пайки при большом количестве олова или даже при сварке или переварке, температура слишком низкая. Пожалуйста, соответствующим образом Увеличьте температуру.ПРОЦЕДУРА ПОДГОТОВКИ сплава олова-свинца1. При производстве сплава оловянного припоя сначала следует бросить свинец. Когда температура поднимается при 350 °C, олово снова бросается, и смешанный промежуточный сплав равномерно перемешивается для удаления шлака. После прохождения теста и анализа он используется как литейный круглый слиток.2. Когда температура поднимается до указанной температуры, начинается перемешивание, скорость перемешивания должна быть равномерной. Для обеспечения отсутствия мертвого угла перемешивания предпочтительно установить перегородку в положении около дна печи 10-20 см;3. В зависимости от размера печи, каждое перемешивание в течение 10-20 минут следует регулировать, чтобы перемешивать в противоположном направлении;4. После помешивания в течение примерно 40 минут перемешивание прекращается, температура в печи поддерживается, а сплав в печи выдерживается;5. Постойте 20 минут, начинайте перемешивать снова примерно по 10 минут каждый раз, один раз в прямом и обратном направлениях;6. Когда вышеуказанные перемешивание и положение завершены, скорость перемешивания замедляется, и оператор начнет заброс оловянного цилиндра; В это время, следует строго придерживаться температуры литейной жидкости разных марок (подробности см. В таблице параметров температуры жидкости), И металлическая жидкость в печи должна быть нормальной. Хорошо перемешать, чтобы предотвратить разделение химических компонентов;7. При приготовлении сплавов олова, если необходимо обменять разновидности, инструменты должны использоваться для очистки оловянного шлака в печи, чтобы предотвратить смешивание остаточных материалов в следующую партию сплавов, чтобы повлиять на состав сплава;8. Круглая форма для слиток должна быть чистой и аккуратной в аэропорту. Оловянный материал, разбрызгиваемый на землю, следует очистить и смешать.9. Когда печь расплавилась в жидкое состояние, если добавляются другие холодные металлические слитки, их необходимо высушить, а затем добавить, чтобы предотвратить повреждение высокотемпературного расплава от холодных брызг и человеческого тела;10. При литье оловянного сплава с содержанием олова <50%, так как центр усадочного отверстия глубокий, отверстие должно быть заполнено. Отверстие следует заполнить, и поверхностный оксид следует соскоблить, когда первая инъекция центра расплава не затвердевает.;11. После подтверждения того, что внутренняя часть оловянного цилиндра полностью охлаждена или по истечении указанного времени охлаждения, оловянный цилиндр можно вылить. Если внутренняя сторона не охлаждена, это может привести к образованию неформованного, тем самым причинив человеку вред;12. На земле, где выливается оловянный баллон, должна быть предусмотрена защитная пластина, а окружающая среда должна быть чистой и свободной от золы и мусора.
Использование и девичьяКак правило, Оловянная печь относится к сварочному инструменту, используемому в электронной сварке. Для консистенции сварки дискретных компонентов печатной платы, простая в эксплуатации, быстрая, высокая эффективность, является хорошим помощником для вашего производства и обработки.Поместите оловянную печь на стабильную рабочую поверхность, вставьте вилку питания в треугольную разъем заземления и включите выключатель питания, чтобы Оловянная печь пришла в нормальное рабочее состояние. Нажмите кнопку SET function, пожалуйста, ознакомьтесь с инструкциями по контролю температуры, установите выбранное вами значение температуры, установите работу по нагреву оловянной печи, А затем используйте жестяные бруски, чтобы нанести олово на нагревательную трубку или оловянную ванну. Оловянная лента равномерно перемещается вперед и назад по электрической нагревательной трубке, Оловянная лента нагревается в нагревательной трубке и плавится в жестяной ванне. Высота расплавленного олова предпочтительно поддерживается на уровне около 80%-90% глубины оловянной бани. Не кладите оловянную планку прямо на нагревательную трубу, иначе температура нагревательной трубы будет слишком высокой, из-за чего она сгорит. После того, как количество расплавленного Чехлы для жестяных банок электрической нагревательной трубки, оловянный стержень можно поместить непосредственно в оловянный резервуар автоматического олова. (Рекомендуемый жестяной стержень с содержанием олова 63%, лучше установить температуру до 220 ° C -250 ° C; Жестяной стержень с содержанием олова 60%, предпочтительна температура 250 ° C -280 ° C, только для справки). Когда температура олова поднимается до заданной температуры, подождите, пока температура слегка снизится. Используйте скребок, чтобы после пайки удалить остатки оксида с поверхности. Затем несите Специальный держатель подложки случайным образом, зажмите плату вставленным компонентом и Замочите нижнюю часть платы. Оловянная плита.В то же время, чтобы не повредить заготовку, подождите, пока температура печи не нагреется после каждого запуска. В измерителе оловянной печи используется Высокоточный интеллектуальный контроллер, в котором используется датчик драгоценных металлов, который мгновенно реагирует на фактическую температуру в кастрюле. Отклонение температуры в жестяном горшке можно регулировать с помощью самонастройки прибора, значения отклонения и значения коррекции, которые могут достигать ± 5 °C. Используемая компанией плавильная печь используется при нормальной температуре до 400 °C.Примечание: При первом плавлении олова, не забудьте равномерно переместить оловянную планку назад и вперед по электрической нагревательной трубке, пока количество плавления олова не покроет электрическую нагревательную трубку, прежде чем вы сможете напрямую положить олово. В противном случае температура будет слишком высокой, из-за чего сгорит электрическая нагревательная трубка.Наиболее распространенными проблемами являются:1. Короткое замыкание: слишком большие Паяные соединения приводят к соединению двух и более паяных соединений;2. На печатную плату недостаточно времени, чтобы съесть Олово: недостаточный предварительный нагрев, Регулировка заданной температуры;3. Плохой флюс: доля флюса не разлагается Стороной;4. Подложка находится в плохом выравнивании с оловянной волной: измените направление олова;5. Конструкция Схемы печатной платы плохая: Проволочная печь или паяльное соединение расположены слишком близко (расстояние должно составлять 0,6 мм или более); Если это паяльное соединение или ИС, его следует рассматривать как постороннюю паяльную подушечку или белую краску. Толщина белой краски в это время должна быть в 2 раза больше толщины колодки (Золотая дорога);6. Загрязненное олово или накопленное пероксиполи соединение закорочено лентой насоса: оловянную печь следует очистить или припой в оловянной ванне Следует возобновить.Метод обслуживания оловянной печи:1. В олове есть примеси, которые прилипают к внутренней стенке Жестяного горшка. В течение длительного времени толстый слой уменьшит нагревательный эффект. Удалять примеси очень трудоемко, так как Жестяная Банка хрупкая и не может использоваться. Только поменяйте кастрюлю. Поэтому необходимо регулярно убирать.2. Олово является проводником, он переливается снаружи и проводит при замазывании внешним проводом сопротивления. Не устанавливайте слишком много, чтобы избежать перелива. При запекании не роняйте наружу, чтобы не оставлять его на проволоке сопротивления. (Структура печи должна быть в состоянии предотвратить контакты между оловом и электрическими приборами).3. Поместите оловянный блок в печь светильник, чтобы его не бросать, чтобы не повредить жестяную кастрюлю или не разбрызгивать олово.4. Всегда проверяйте, что электрическая изоляция не повреждена. Держите поверхность печи чистой и не кладите мусор на поверхность печи, чтобы избежать падения в печь.Безнадежная съемка
Сначала Включите переключатель нагрева без нагрева:1. Возможность нагревательной пластины чрезвычайно высока;2. Переключатель нагрева сломан;3. Тиристор сломан;4. Плохой регулятор температуры;5. Термопара сломана.1). Обнаружите нагревательную трубку, сначала отключите источник питания всей машины, Используйте мультиметр, чтобы попасть в омную напильник, чтобы определить сопротивление нагревательной трубки. Линия нагревательной трубки соединяется вместе и отрезает каждую деталь для ее обнаружения. Сопротивление нагревательной пластины обычно составляет от нескольких десяти Ом до около двухсот Ом. Если сопротивление бесконечное или несколько Ом, видно, что тепловая трубка повреждена и заменена.2). Чтобы обнаружить переключатель нагрева, сначала отключите питание всей машины, поверните мультиметр в файл зуммера и переключите переключатель в файл одним словом. Используйте тестовые выводы, чтобы измерить, находится ли клемма переключателя В включенном состоянии. Этот переключатель хороший, иначе его придется заменить.3). Обнаружение термостата, подключение источника питания. Если температура повышается, светодиодный индикатор не высокий, тиристор сломан, его необходимо заменить.Во-вторых, количество термостатов подскочило:1. Если Количество трубок в окне SV имеет букву «AT», это означает, что кнопка сдвига десятичной точки нажимается операцией, И запущена автонастройка термостата. Для отмены нажмите и удерживайте кнопку сдвига десятичной точки в течение 3 секунд. Затем отпустите, Письмо «AT» исчезнет, если вы не отмените термостат, он автоматически отменится в течение 30 минут.2. Если цифровая трубка окна PV отображает 1312, то цифровая трубка окна SV отображает «ORAL», что означает, что линия измерения температуры открыта или регулятор температуры сломан и заменен.3. Поместите оловянный блок в печь светильник, чтобы его не бросать, чтобы не повредить жестяную кастрюлю или не разбрызгивать олово.4. Всегда проверяйте, что электрическая изоляция не повреждена. Держите поверхность печи чистой и не кладите мусор на поверхность печи, чтобы избежать падения в печь.
