Трехканальный беспроводной тестер высокого напряжения ETCR9500C для измерения и

Трехканальный беспроводной тестер высокого напряжения ETCR9500C для измерения и обнаружения в режиме он-лайн один цикл диапазон тестирования 0.00mA ~ 1000A



Описание:

 Измерение тока высокого напряжения, диапазон: 0.00mA ~ 1000A

Логометрические измерения силы тока

Один цикл тестирования диапазон: 0.00mA ~ 1000A

Вторичный цикл тестирования: 0.00mA ~ 10.00A

Коэффициент тока, коэффициент, фаза (группа), полярность,

Измерение фазовой последовательности; Хранение данных: 1500 групп

Функция будильника: Звуковая и световая сигнализация;Напряжение холостого хода: 60kV

Размер зажима: Φ48 мм,25 мм x 30 мм



ETCR9500C трехканальный беспроводной тестер высокого напряжения подходит для измерения первичных и вторичных токов трансформаторов и трансформаторов высокого и низкого напряжения тока ниже 60 кв. Диапазон: 0.00mA ~ 1200A. Он также может измерить соотношение изменений, разницы и фазы. Нет), полярность, фазовая последовательности, может хранить 1500 наборов данных, данные могут быть сохранены на компьютере через программное обеспечение. Хост использует технологию беспроводной передачи, а расстояние прямой передачи составляет около 30 метров. Токовый зажим использует специальные сплавы и использует технологию магнитной защиты. Он обладает сильной защитой от помех для обеспечения точности и стабильности измерений.

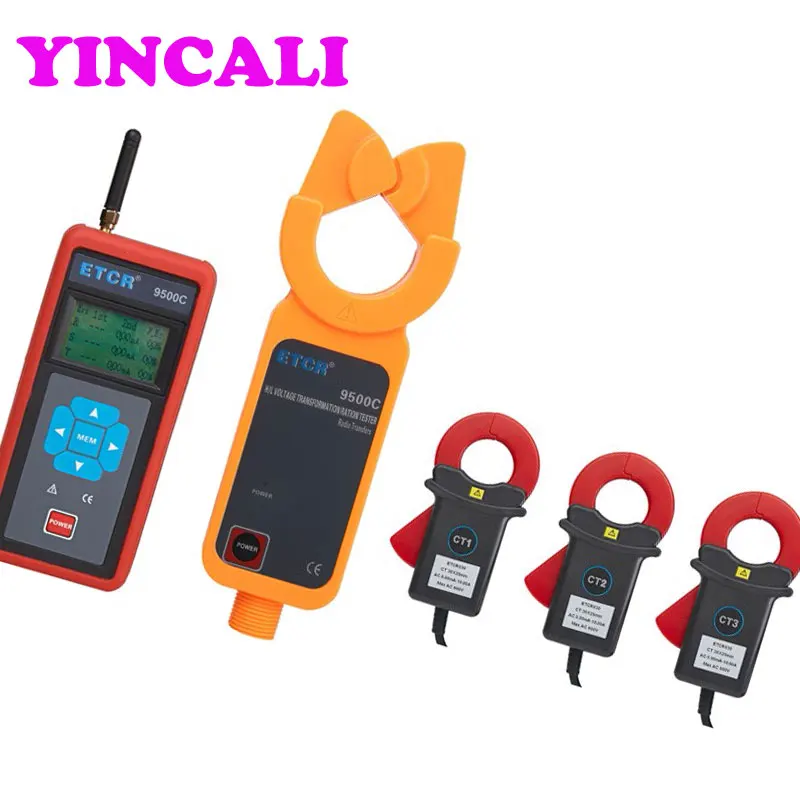

Тестер состоит из высоковольтного детектора, трех низковольтных зажимов тока, хоста, пяти высоковольтных изоляционных стержней и программного обеспечения для мониторинга. Программное обеспечение для мониторинга имеет онлайн-мониторинг в реальном времени и функции запроса истории, динамический дисплей, индикацию формы волны, Изменение коэффициента, индикацию частоты, с максимальной, минимальной, средней индикацией, настройка значения будильника и функция индикации будильника, считывание, чтение, сохранение, анализ, процесс, сортировка, соответствие кривым, отчеты, Печать и многое другое.





Технические характеристики



Функции Измерение и обнаружение в режиме онлайн для первичного и вторичного тока, коэффициент трансформации, погрешность, разница в фазе (группа), полярность, фазовая последовательность, и leaker в трехканальном высоковольтном и низковольтном трансформаторе тока и трансформаторах напряжения Блок питания HV детектор: DC6V щелочные батареи типа АА (1,5 V AAA × 4) Основная машина: DC6V щелочные батареи типа АА (1,5 V AAA × 4)(Не входит в комплект) 30 часов непрерывной работы в наличии Тестовый режим Зажим CT, HV 1CT, LV 3 CT двойной щит Режим передачи Проверенные данные высокого давления передаются через беспроводную сеть, с линейным расстоянием передачи of20m; Диапазон HV детектор 1st: 0.1mA ~ 1000A LV токовый зажим 2-й: 0.01mA ~ 10A Разрешение HV детектор: 0.1mA; LV токовый зажим: 0.01mA Контура тест точности (23 ℃ ± 3 ℃, below70 % RH) 0.0mA ~ 9.99A: ± 1% ± 5dgt 10.0A ~ 49.9A: ± 2% ± 5dgt     50.0A ~ 199.9A: ± 3% ± 5dgt     200A ~ 600A: ± 4% ± 5dgt     601A ~ 1000A: ± 5% ± 5dgt     Вторичная цепь тест точности 0.00mA ~ 10A: ± 1% ± 5dgt (трехканальный отображается на одном экране) (23℃±3℃, менее 70% RH) Коэффициент CT Три вида показаний коэффициента трансформации: (1) преобразования коэффициента трансформации основанный на регулируемом основными ценностями of5Afor среднего ток короткого замыкания; (2) преобразования коэффициента трансформации исходя из 10kV-YY из 10kV/380 V, это означает, что 1-й означает ток линии под 380 В, 2-й означает дополнительный ток цепи CT под 380 В, А затем рассчитать соотношение между линией 10 кВ и вторичной схемой; (3) измеренное соотношение тока может быть рассчитано с помощью измеренного коэффициента КТ между первичной и вторичной схемой) Диапазон ссылки Диапазон преобразования: 0.00A ~ 99.99A, по умолчанию вторичный ток цепи трансформируется to5A; Ассортимент погрешностью передачи (F. Er) 0.0% ~ 9.9%, погрешность между измеренным коэффициентом CT и заданным коэффициентом CT Диапазон коэффициента КТ 0000 ~ 9999/0. 0A ~ 9.9A Ассортимент погрешностью передачи 0.0% ~ 9.9%, основная машина может звуковой сигнал «звуковой сигнал-звуковой сигнал», если измеренное значение больше, чем заданная ошибка. Фазы полярности Символ, указанный для пофазной положительной полярности Символ, указанный в фазе отрицательной полярности Индикация последовательности фаз Курсор в вращении по часовой стрелке и «положительная фаза» для положительной фазовой последовательности Курсор против часовой стрелки и «отрицательная фаза» указаны для отрицательной фазы Индикация могут отличаться, но Символ «ошибка» указан, если тестер не может правильно определить фазы, полярность и фазу; Хранение данных 1500 наборов памяти dada; Нажмите Левую стрелку для выбора данных, а также для сохранения и автоматического номера выбранных данных (Хорошее состояние данных доступно при отключении питания или замене батареи) Автоматическая запись интервала времени От 00 минут до 99 минут тестер останавливает автоматическую запись, если установлен до 00 минут; Основная машина не выключается автоматически, если устанавливается от 01 минут до 99 минут. Частота дискретизации 3 раз/сек Переключения Полностью Автоматическая производственная линия переключения Размеры Основная машина: W75mm× H170mm× T30mm; HV детектор: W76mm× H255mm× T31mm; Токовый зажим LV: W70mm× H115mm× t38мм; Размер зажима Зажим детектора HV: & phi; 48 мм LV токовый зажим: 25 мм × 30 мм Стабилизатор напряжения Менее 70 кв напряжение для испытания линии (операция путем подключения к 5 инсолирующих стержней требуется) Режим отображения ЖК-дисплей: 128 точек × 64 точек; Подсветка доступна для темных зон Размер ЖК-экрана: 44 мм × 27 мм; Хранение данных Нажмите Левую стрелку, чтобы сохранить данные; Нажмите Левую стрелку, чтобы отменить удержание, если отображается символ «HOLD»; Поиска данных Нажмите клавишу MEM и стрелку для поиска данных; Переполнения дисплей Перелив доступен, если находится вне диапазона: отображается символ «OL A»; Zero-Индикация Сигнала Символ «---» отображается, если основная машина не может получить сигнал от детектора HV; Управление Подсветкой Доступно; включение/выключение означает открытие/закрытие подсветки; Сигнал тревоги Основная машина может звуковой сигнал «звуковой сигнал-звуковой сигнал», если измеренное значение больше, чем заданная ошибка. И нажмите клавишу со стрелкой вправо для запуска или остановки функции будильника; • Автоматическое отключение питания Автоматическое отключение после 15 минут с момента запуска; Напряжение батареи Низкое напряжение отображается символ, чтобы напомнить пользователю, чтобы заменить батарею в том случае, если напряжение батареи ниже, чем 4,8 V; Вес Основная машина: 240 г (включая батареи) HV детектор: 335g (включая батареи) Зажим тока LV: 150g× 3 Общий вес: 10 кг (включая ящик для инструментов и изоляционные стержни) Требования к упаковке помех Нет сильных электромагнитных помех; нет помех от канала 433 МГц и 315 МГц Рабочая температура и влажность -25 ℃ ~ 45 ℃; менее 80% относительной влажности Температура и влажность при хранении -10 ℃ ~ 60 ℃; менее 70% относительной влажности Изолирующая штанга Размер Внешний диаметр & phi; 32 мм, внутренний диаметр & phi; 24 мм, 1 м/шт., 5 шт. Длина кабеля oflvcurrent зажим 2 м/шт. Прибор для тестирования Диэлектрической прочности AC100kV/rms между HV крышка детектора и 5-я изолирующая штанга; AC1000V/rms между основной машиной и током зажима оболочки между Структура Тип II (HV детектор)
