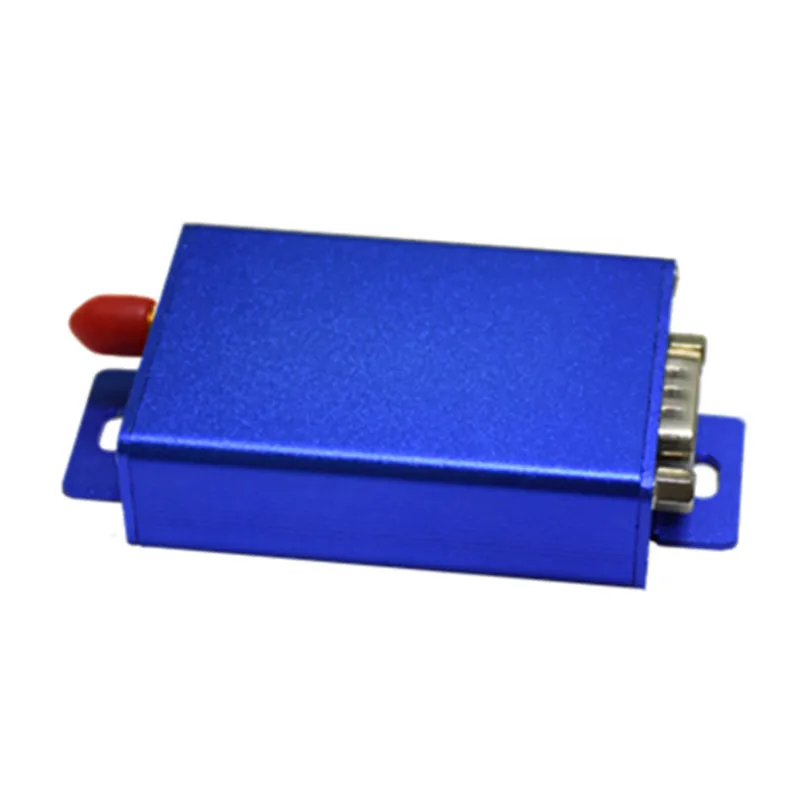

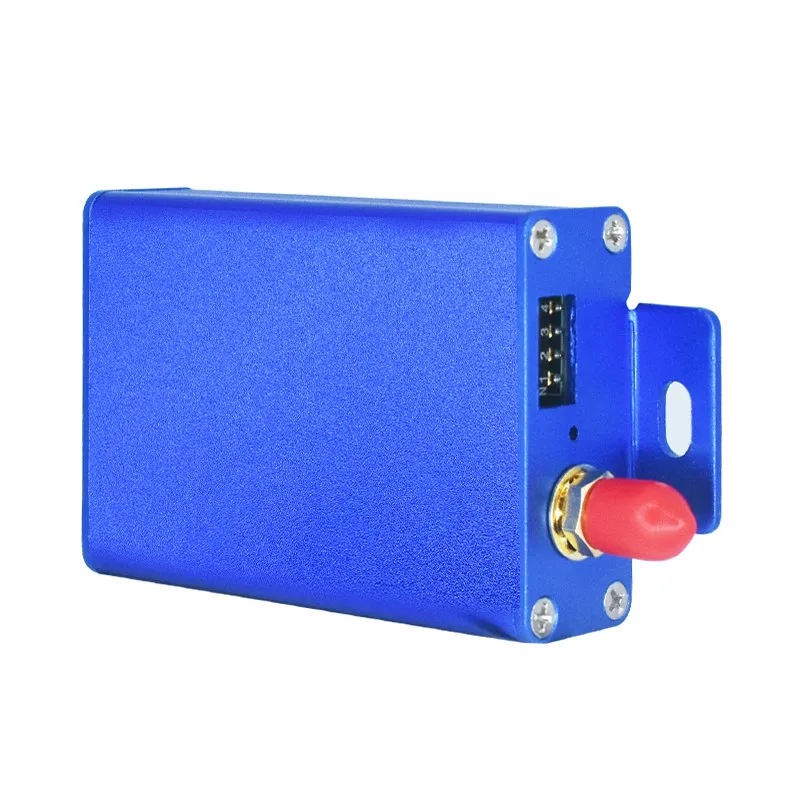

2 Вт 5В/12В Uhf Vhf трансивер RS485 радио модем беспроводной RS232 передатчик и приемник 433

2 Вт 5В/12В Uhf Vhf трансивер RS485 радио модем беспроводной RS232 передатчик и приемник 433

Уважаемые покупатели, пожалуйста, напоминайте следующее:

1. Параметры по умолчанию установлены на заводе 433,250 МГц, RS232 и RS485, 2400BPS, 2 Вт, 5 в постоянного тока;

2. Если клиентам нужна другая частотаVHF (136 MHZ-174 MHZ, 220-240 MHZ) UHF (410 MHZ-470 MHZ), пожалуйста скажите мне после размещения заказа;

3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите menbspпосле размещения заказа;

4. Скорость передачи данных по воздуху и скорость передачи данных (последовательный) могут быть подтверждены через программное обеспечение.

5. Если требуется 12 В, пожалуйста, сообщите мне после размещения заказа.

Характеристики:

1) Основные характеристики

2)Технические параметры:

Частотный диапазон

136-174 МГц, 220-240 МГц, 410-470 МГц

И.

Стабильность частоты

Leplusmn2.5PPm

И.

Мощность передачи

2 Вт (33dBm)

И.

Модуляция

GFSK/4 GFSK

И.

Скорость передачи данных RF

1200 ~ 4800bps

И.

Интерфейс

RS232 и RS485 (TTL по индивидуальному заказу)

И.

Источник питания

5 V @ 2A (8 ~ 36 V на заводе)

И.

Формат данных интерфейса

8E1/8N1/801

И.

Расстояние передачи

3 км-5 км линия видимости (если антенна находится на высоте выше 2 м)

И.

Чувствительность приема

-123dBm @ 1200bps

И.

Полоса пропускания канала

10 кГц @ 1200bps

И.

Рабочая температура

-40 ℃ ~ 80 ℃ (промышленный класс)

И.

Рабочая влажность

От 10% до 90% относительной влажности, без конденсации

И.

Ток выбросов

Le1.5A (максимальный выходной ток не менее 2А)

И.

Ток приема

Le80mA

И.

Размер (Д/Ш/В)

86X45X20 мм

И.

Вес (г)

Le80g

3) Размер

4) определения контактов

И.

Булавки

XZ-DT25-L1/2/4e

Примечание

DB9 Мужской Разъем

1

VCC (+ 5 В)

5 ~ 36 В под заказ

2

RS-232/RXD

И.

3

RS-232/TXD

И.

4

GND

Заземление источника питания

5

AGND

Сигнал заземления

6

RS-485/A

И.

7

RS-485/B

И.

8

SET_EN (включить набор)

И.

9

SQ (индикатор сигнала приема)

И.

5)Рабочая частота

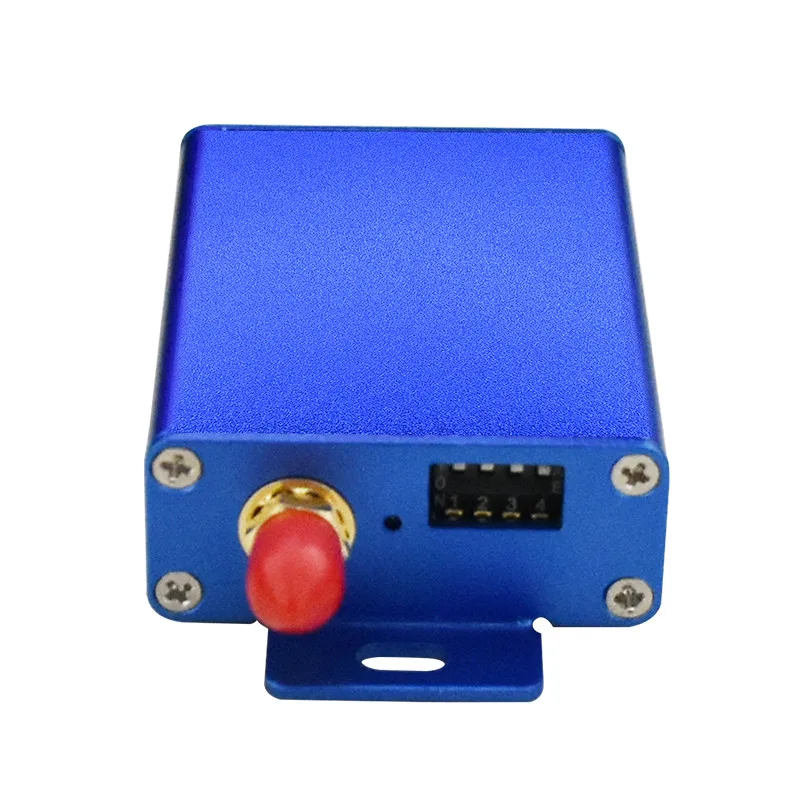

Dip-переключатель может выбрать 0-16 каналов, ch1-ch15 фиксированы, частота ch0 может быть установлена произвольно с помощью программного обеспечения и сохранения. Dip switch dials toldquoONrdquomeansldquo1rdquo, dials STM, 1 byte-high byte, 4 byte-low byte.

Канал (1234)

XZ-DT25-L1E

XZ-DT25-L2E

XZ-DT25-L4E

0 (0000)

156,025 МГц

230,025 МГц

430,025 МГц

1 (0001)

140,025 МГц

221,025 МГц

410,025 МГц

2 (0010)

142,025 МГц

223,025 МГц

414,025 МГц

3 (0011)

144,025 МГц

224,025 МГц

418,025 МГц

4 (0100)

146,025 МГц

225,025 МГц

422,025 МГц

5 (0101)

148,025 МГц

226,025 МГц

426,025 МГц

6 (0110)

150,025 МГц

227,025 МГц

434,025 МГц

7 (0111)

152,025 МГц

228,025 МГц

437,025 МГц

8 (1000)

154,025 МГц

229,025 МГц

441,025 МГц

9 (1001)

158,025 МГц

231,025 МГц

445,025 МГц

10 (1010)

160,025 МГц

232,025 МГц

449,025 МГц

11 (1011)

162,025 МГц

233,025 МГц

453,025 МГц

12 (1100)

164,025 МГц

234,025 МГц

457,025 МГц

13 (1101)

166,025 МГц

235,025 МГц

461,025 МГц

14 (1110)

168,025 МГц

236,025 МГц

465,025 МГц

15 (1111)

170,025 МГц

237,025 МГц

469,525 МГц

Настройка функции программного обеспечения

1,1 введите режим настройки

Аппаратное обеспечение входит в режим настройки: Подключение 8ThNbspfoot с землей и зеленым светом радио всегда яркий, радио входит в режим настройки, скорость последовательного порта 9600 8N1.

Программное обеспечение входит в режим настройки: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT25nbspenters режим настройки, и выход последовательного порта ОК

Формат nbspnbspnbsp + + +

Returnnbspnbspnbspnbsp OK

1,2 канала 0 настройка частоты (эта частота-рабочая частота 0 канала

Formatnbspnbspnbsp> WF0/RX: 453,25000/TX: 453,25000

Returnnbspnbspnbspnbsp

Explainnbsp nbspnbspnbsp> WF0 означает рабочую частоту при написании канала 0

RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

Одинаковые XZ-DT25nbspreceiving и настройки частоты передачи могут быть одинаковыми или разными, но модули в той же системе связи должны иметь одинаковую частоту приема и передачи, тогда они могут общаться. Dip-переключатель может устанавливать частоту только в канале 0.

1,3 интерфейс настройки скорости передачи данных

Формат nbspnbspnbspnbsp> WBA

Returnnbspnbspnbspnbsp

Explainnbspnbspnbspnbsp> WB означает скорость передачи данных через интерфейс

A ~ G означает 1200 ~ 115200bps; A = 1200, B = 2400, C = 4800, D = 9600, E = 19200, F = 38400, G = 115200

1,4 Настройка паритета

Формат nbspnbspnbsp> WVN

Returnnbspnbspnbsp

Explainnbspnbspnbsp> WV означает интерфейс паритета бит

N, E, O означает 8N1, 8E1, 8O1

1,5 настройка скорости передачи воздуха

Формат nbspnbspnbspnbsp> WAA

Returnnbspnbspnbspnbsp

Explainnbspnbspnbsp> WA означает скорость передачи воздуха

A ~ G означает 1200 ~ 115200bps; A = 1200, B = 2400, C = 4800, D = 9600, E = 19200, F = 38400, G = 115200

Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно передавать данные непрерывно. Для передачи более длинного расстояния скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.

1,6 nbspRead команда всех параметров

Формат nbspnbspnbspnbsp> R

Returnnbspnbspnbspnbsp

Explainnbspnbsp выходной XZ-DT25nbspcurrent рабочие параметры

1,7 режим настройки nbspExit

Формат nbspnbspnbspnbsp> E

Returnnbspnbspnbspnbsp OK

XZ-DT25nbsp режим настройки выхода, даже если XZ-DT25nbspenters режим настройки, он будет выходить, когда у него нет каких-либо действий команды на непрерывной 60 S.

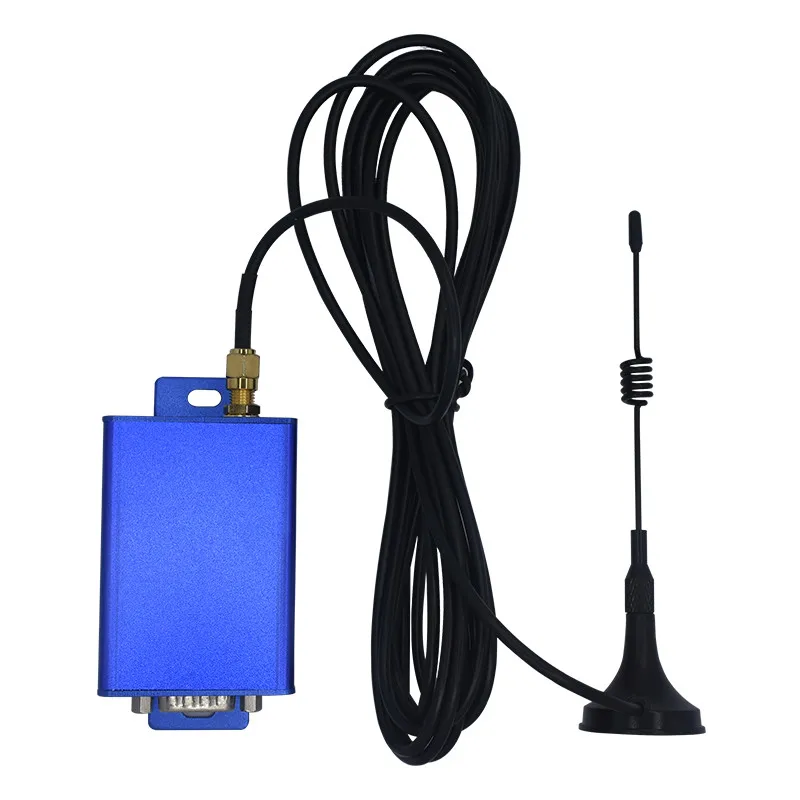

Стандартные аксессуары:

Кабель для программирования rs232 и rs485

Маленькая присоска-антенна

Инструкции по подключению:
