AVR ISP программатор совместим с AT AVRISP от ATMEL поддерживает Studio 4/5/6/7 | Электроника

AVR ISP программатор совместим с AT AVRISP от ATMEL поддерживает Studio 4/5/6/7 | Электроника

Посылка:

USB AVRISP CH x1

USB кабель x1

6-pin к 10-контактный ISP кабель x1

6-многоцветные отдельно кабельX1

Руководство пользователя CD x1

Лист быстрого запуска x1

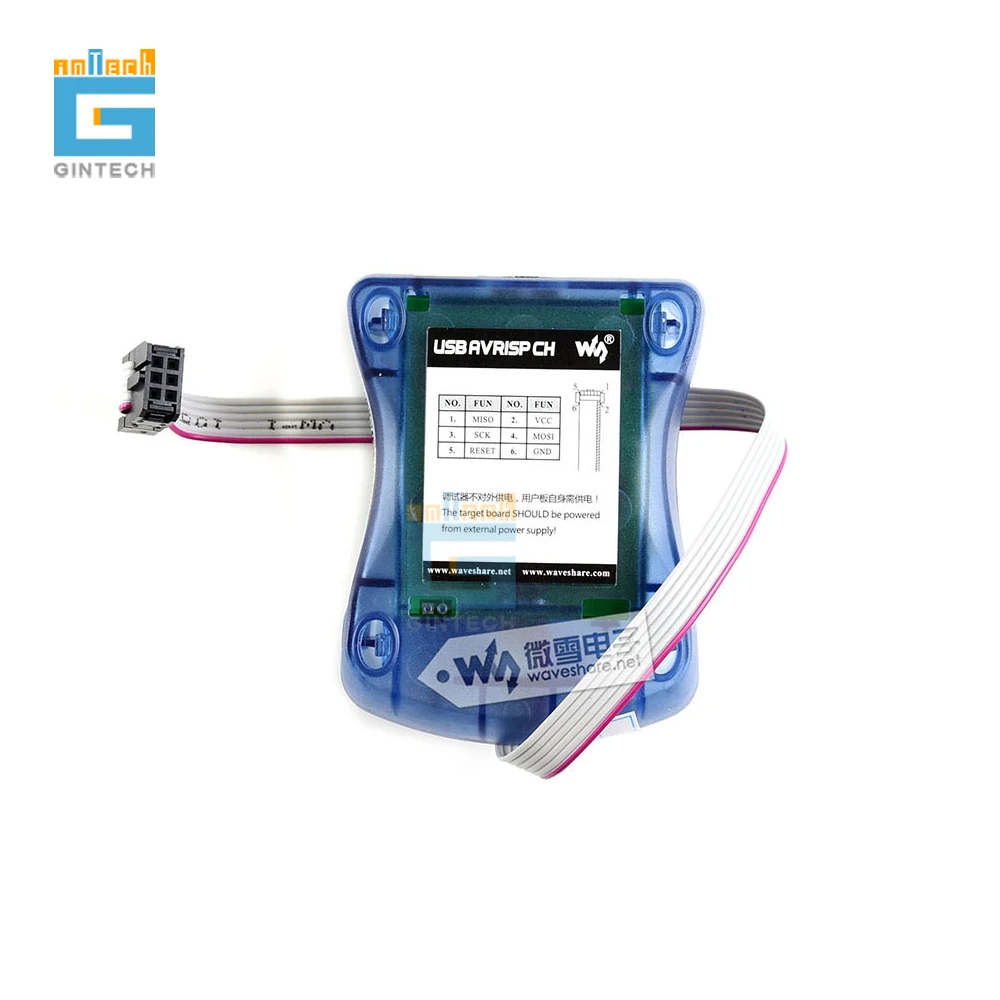

Название продукта:AVR ISP программатор, совместимый с AVRISP ATMEL, поддерживает AVR Studio 4/5/6/7

Использование той же MCU и основной цепи, что и в AVRISP, простой в использовании, стабильный и надежный

На основе официальной прошивки ATMEL STK500, определяемой как AVRISP/STK500 в AVRStudio, высокоскоростное Программирование

Стандартный ISP_6PIN Соединитель

CH340G USB в UART конвертер, поддерживает самые популярные ОС, включая WIN10, Более стабильное, быстрое программирование

Поддержка AVR Studio 4/5/6/7

Поддержка Выход частоты 0 ~ 3,6864 МГц (Через два сквозных отверстия на задней стороне, круглые = GND, квадратные = PCLK, частота настраивается программным обеспечением)

AVR Studio или WINAVR(GCC) используется в качестве переднего программного обеспечения

Поддерживает файлы, генерируемые IAR, ICCAVR, CVAVR и т. Д.

Как в AVR ISP:

Поддерживает большинство MCU AVR с опцией программирования ISP

Поддерживает AT86RF401/AT89S51/AT89S52 (при программировании S51/S52 MCU. Сброс рекомендуется подключать к программатору, а не к внешней схеме сброса)

Обратитесь к AVRStudio 4,18 SP3, поддерживаются следующие устройства:

Классический

Крошечный *

Мега *

Прочее

AT90S1200
AT90S2313
AT90S/LS2323
AT90S/LS2343
AT90S/LS2333
AT90S4414
AT90S/LS4433
AT90S/LS4434
AT90S8515
AT90S/LS8535

ATtiny12
ATtiny13
ATtiny15
ATtiny22
ATtiny2313
ATtiny24
ATtiny25
ATtiny26
ATtiny44
ATtiny45
ATtiny461
ATtiny84
ATtiny85
ATtiny861

ATmega48 ATmega48P
ATmega8 ATmega88
ATmega88P ATmega8515
ATmega8535 ATmega16
ATmega162 ATmeg164P
ATmega165 ATmega165P
ATmega168 ATmega168P
ATmega169 ATmega169P
ATmega32 ATmega324
ATmega324P ATmega325
ATmega325P ATmega3250
ATmega3250P ATmega329
ATmega329P ATmega3290
ATmega3290P ATmega64
ATmega640 ATmega644P
ATmega645 ATmega6450
ATmega649 ATmega6490
ATmega128 ATmega1280
ATmega1281 ATmega2560
ATmega2561

AT86RF401
AT89S51
AT89S52
AT90PWM2
AT90PWM2B
AT90PWM3
AT90PWM3B
AT90CAN32
AT90CAN64
AT90CAN128
AT90USB162
AT90USB646
AT90USB647
AT90USB1286
AT90USB1287

* Поддерживает все версии устройств низкого напряжения с суффиксом L/V, например ATmega16L, ATmega48V

Высокоскоростные программы FLASH ROM, EEP ROM, предохранители и блокировка бит

Это займет всего 5.5s для программирования в 45 к файл программы с проверкой (тест MCU использует 8 МГц внешний с украшением в виде кристаллов, и скорость программирования устанавливается по 1,8 МГц)

Использует интерфейс квази-USB (USB-COM)

COM порт настраивается, ПК может подключаться к нескольким USB AVRISP CH одновременно

Примечание: COM порт должен быть настроен как COM1-COM4 в первый раз, обратитесь к руководству пользователя для получения более подробной информации.

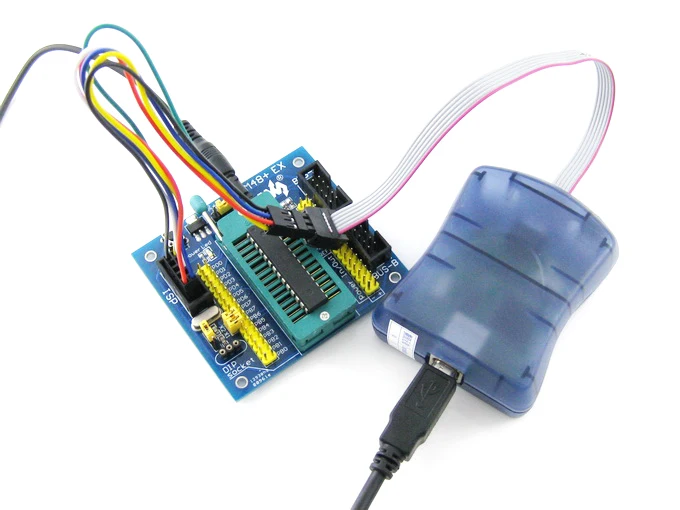

USB AVRISP CH подключается к целевой плате через 3 дополнительных кабеля. В зависимости от наличия разъема на целевой плате кабель должен быть изменен соответствующим образом.

Для стандартных 6-pin разъем ISP, по умолчанию 6-pin ISP кабель, Надпись на заголовке показана на рисунке ниже:

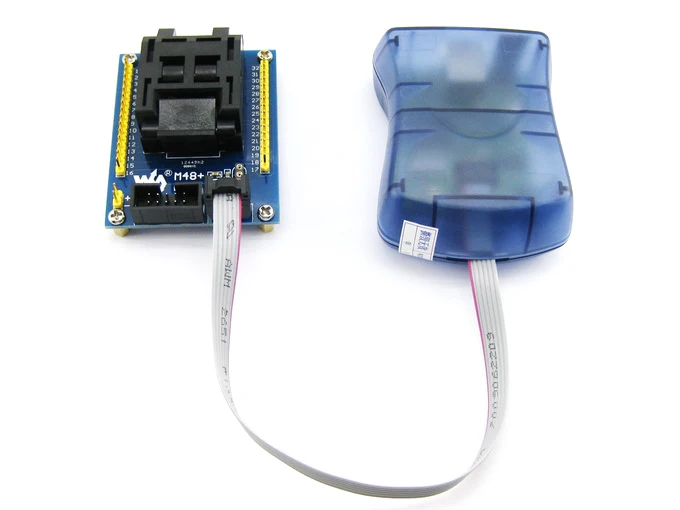

Для стандартных 10-контактный разъем ISP, используйте в течение 6-pin к 10-контактный ISP кабель, Надпись на заголовке показана на рисунке ниже:

Для пользовательский разъем ISP, используйте 6-многоцветные отдельно кабель

Примечание: программист питается от подключения USB, однако, он не будет питаться от целевой платы, которая должна питаться от другого источника питания.
