12864 с шрифтом ЖК-экраном подсветкой Blu-Ray синий белый 5V LCD | Электроника

Режим последовательного порта:

  Штырь 1: VSS-это наземная мощность   2-й фут: VDD подключен к положительному источнику питания 5 В   Pin 3: V0-это конец регулировки контрастности ЖК-дисплея, контраст является самым слабым при подключении к положительному источнику питания и самым высоким контрастом при заземлении.   Pin 4: чип CS выбирает сигнал, активный высокий.   Pin 5: SID серийный ввод данных.   Pin 6: CLK серийные синхронные часы.   Pin 15: PSB Параллельный/серийный выбор. Параллельный режим при высоком уровне PSB; последовательный режим при низком уровне PSB.   Pin 17:/RESET Reset pin. Низкий уровень имеет пригород.   Pin 19: положительный источник питания с подсветкой, подключение + 5 В.   Pin 20: K подсветка питания отрицательный, наземный           Режим параллельного порта: Штырь 1: VSS-это наземная мощность 2-й фут: VDD подключен к положительному источнику питания 5 В Pin 3: V0-это конец регулировки контрастности ЖК-дисплея, контраст является самым слабым при подключении к положительному источнику питания и самым высоким контрастом при заземлении. Pin 4: RS-это выбор регистра. Когда выбран высокий уровень, выбирается регистр данных, и когда выбран низкий уровень, выбирается регистр инструкций. Pin 5: R/W, когда R/W и E высокие, данные считываются до DB0 ~ DB7; когда R/W низкий, E меняется от высокого до низкого уровня, DB0 ~ DB7 данные записываются в ИК или DR регистры. Pin 6: E включить сигнал Шпильки 7 до 14: DB0 для DB7 являются 8-разрядный двунаправленный жилам провода. Pin 15: PSB Параллельный/серийный выбор. Параллельный режим при высоком уровне PSB; последовательный режим при низком уровне PSB. Штырь 16: NC пустая стопа. Pin 17:/RESET Reset pin. Низкий уровень имеет пригород. Pin 18: VOUT ЖК диск выходной терминал напряжения, не может быть подключен. Pin 19: положительный источник питания с подсветкой, подключение + 5 В. Pin 20: K Подсветка источника питания отрицательная, заземленная. Руководство по эксплуатации:Аппаратное обеспечение особенности ST7920 серии заключаются в следующем:8-bit, 4-разрядный параллельный интерфейс и последовательный интерфейс в наличииПараллельный интерфейс адаптируется к синхронизации M6800Функция автоматического включения питанияВнутренний автономный источник колебаний64 × 16-битный персональный дисплей RAM (DDRAM до 16 символов × 4 линии, диапазон ЖК-дисплея 16 × 2 линии)2 м ПЗУ китайского типа символов (CGROM), обеспечивая в общей сложности 8192 китайских символов (16 × 16 точечная матрица)16K-bit половинной ширины шрифт ROM (HCGROM), обеспечивая в общей сложности 126 Вестерн символов (16 × 8 точечная матрица)64 × 16-bit характер поколения ОЗУ (CGRAM)15 × 16 бит всего 240 точек оперативной памяти (ICONRAM)Особенности программного обеспечения серии ST7920:Смешанный дисплей текста и графикиЭкран понятных функцийКурсор homing функцияФункция включения/выключения дисплеяФункция отображения курсора/скрытияДисплей: мигает функцияКурсором благодаря функции переносаДисплей функции переносаВертикальная фотография функцией вращенияФункция анти-белого дисплеяСпящий режимОсобенности:LCD12864 представляет собой точечно-матричный Графический жидкокристаллический дисплей модуль с 4-бит/8-битный параллельный порт, 2-проводной или 3 последовательный интерфейс, который содержит национальный стандарт первого уровня и второго уровня упрощенной китайской библиотеки символов; его разрешение дисплея составляет 128 × 64, встроенный 8192 16*16 точек китайских символов, и 128 16*8 точечных наборов символов ASCII. Используя Гибкий режим интерфейса модуля и простые и Удобные инструкции по эксплуатации, он может создать полностью Китайский графический интерфейс взаимодействия человека и компьютера. Он может отображать 8 × 4 линии 16 × 16 точечных матриц китайских символов. Он также может завершить графический дисплей. Этот ЖК-дисплей Напряжение 5,0 V.

Описание:





Обеспечиваем Три Интерфейс управления: 8-битный микропроцессор Интерфейс, 4 Микропроцессор Интерфейс, Последовательным интерфейсом.
Обеспечиваем Многофункциональный Инструкция: Экран Прозрачный (Дисплей Ясно), Курсор Возврат (Возврат Домашний), Показать Открытый Включение/выключение (Дисплей вкл/выкл), В cursordisplay Включить/выключить отображение (Курсор вкл/выкл), И Символов дисплея Вспышки (Мерцание характера дисплея ), Переключения В Курсор (Сдвиг курсора), Показать Переключения передач (Сдвиг Displaythe), В Вертикальный Сенсорный экран Прокрутка (По вертикали Линия Прокрутки) Подсвечивается (Reverse ЖК-дисплей).

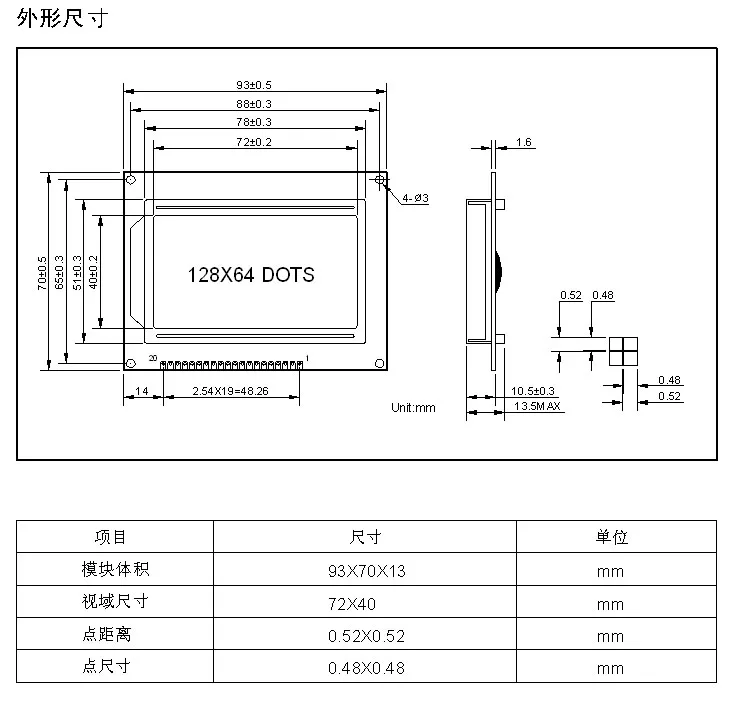

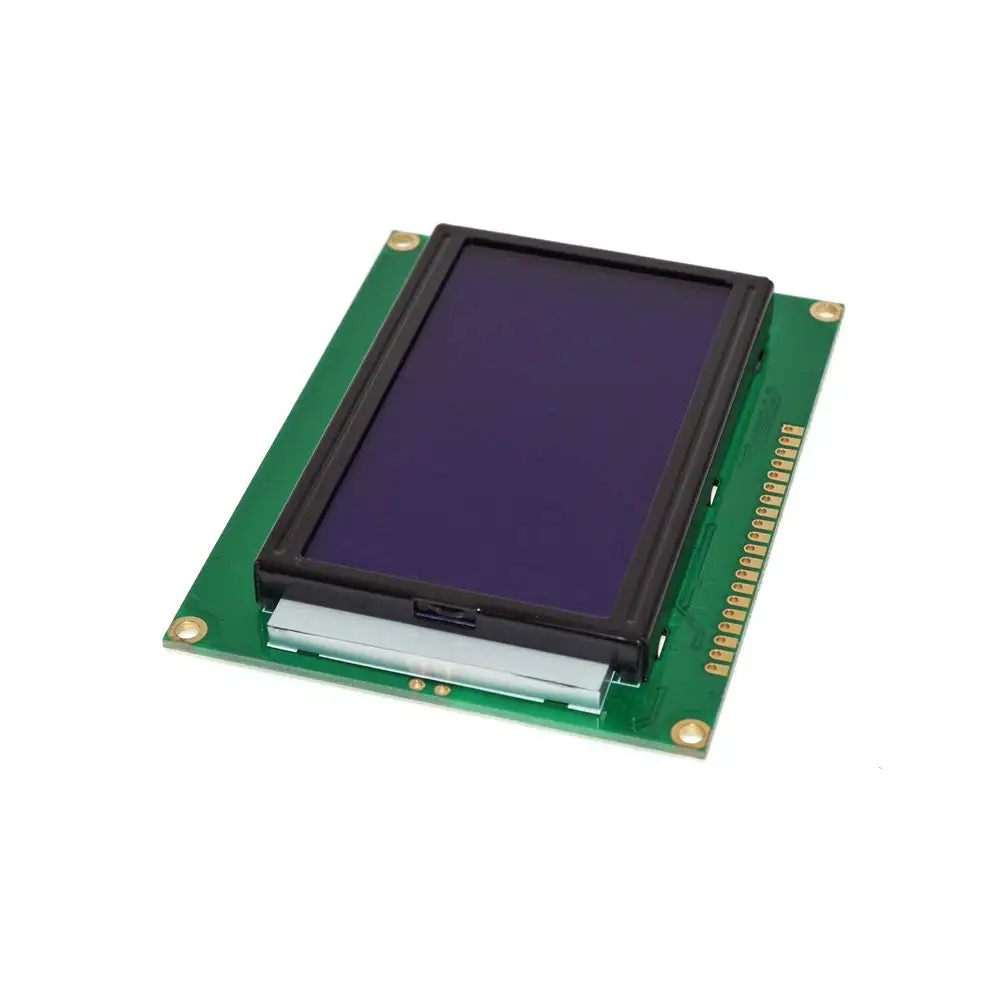

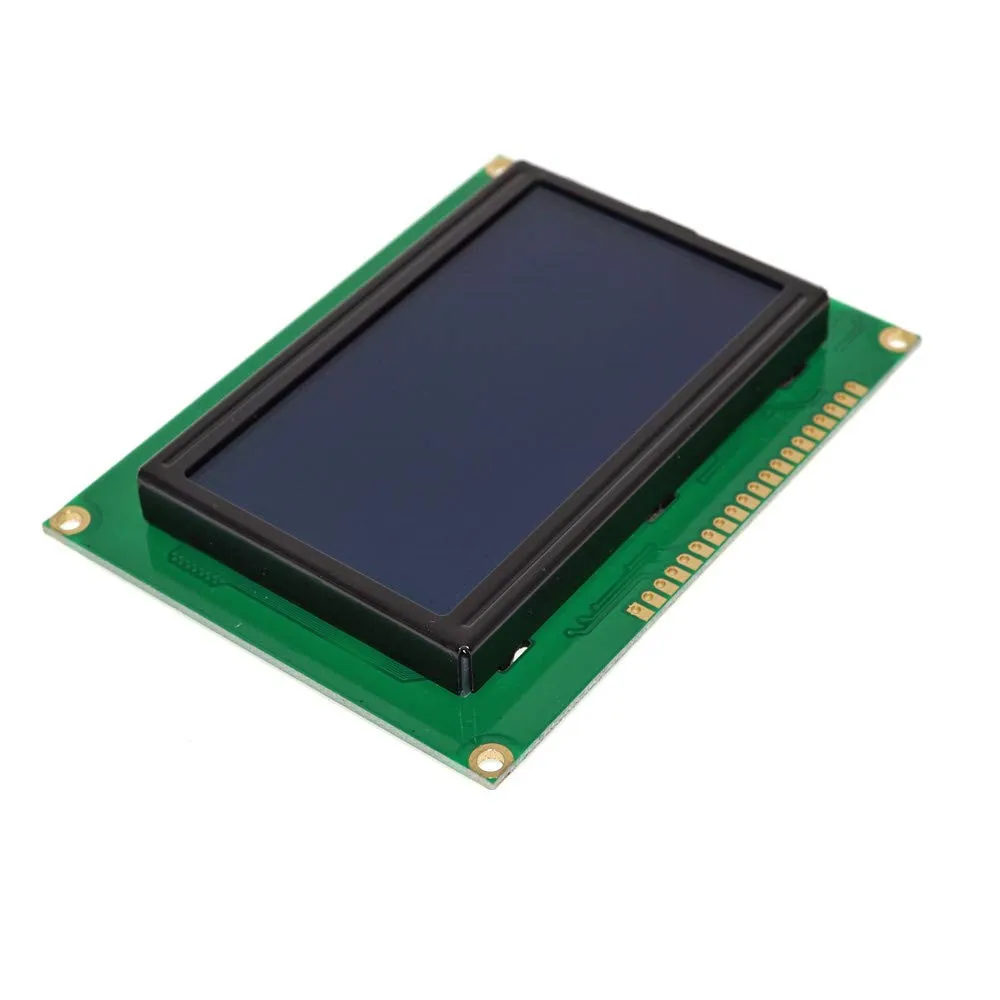

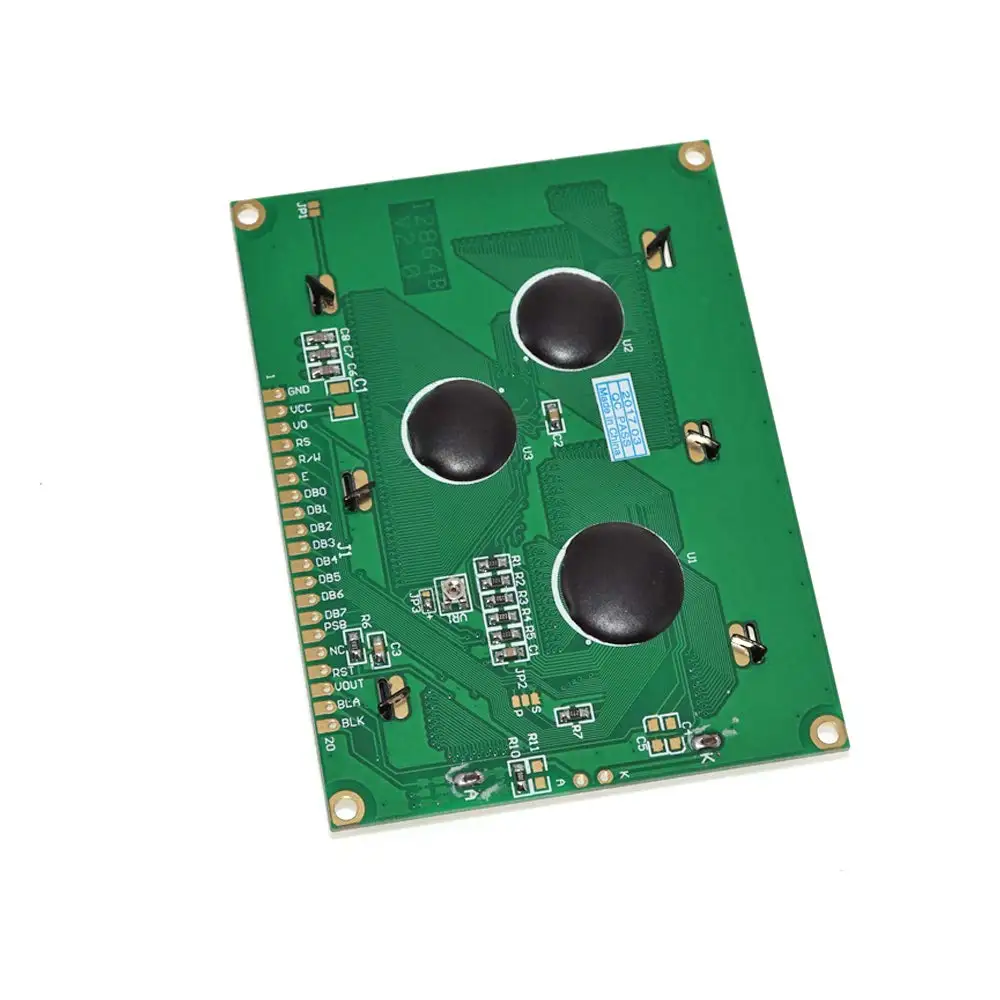

Фото:
