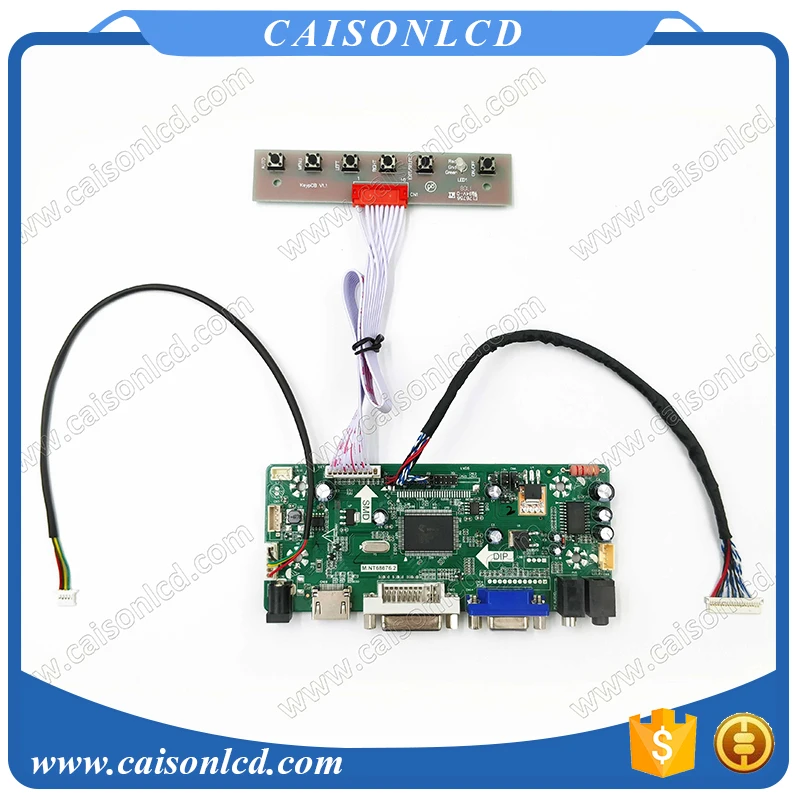

Плата контроллера аудио ЖК-дисплея HDMI DVI VGA поддержка G104SN02 V2 10 4 дюймовый ЖК-экран

Плата контроллера аудио ЖК-дисплея HDMI DVI VGA поддержка G104SN02 V2 10 4 дюймовый ЖК-экран

Если вы не убедитесь, что плата контроллера в комплекте Поддерживает ли ваша ЖК-панель, пожалуйста, свяжитесь с нами в любое время! :)

Описание товара

Поддерживаемые ЖК-модели:

G104S1-L01

G104AGE-L02

G104STN01.0

G104SN03-V5

G104SN02 V2

G104SN02 V3

G121SN01 V4

G121SN01 V402

G121SN01 V403

G121STN01.0

Примечание:

1. Если ваша ЖК-панель включена в список выше, вы можете использовать текущее соединение для создания вашего заказа напрямую. Но лучше оставить сообщение, чтобы сообщить нам точный номер модели вашей ЖК-панели.

2. Если ваша ЖК-панель не включена в вышеуказанный список, пожалуйста, не используйте текущие ссылки для создания заказа напрямую. Вы можете оставить сообщение или связаться с нами напрямую и сообщить нам номер модели вашей ЖК-панели, наш техник поможет Вам выбрать лучшую ссылку для создания вашего заказа.

Описание товара

1.Общее описание

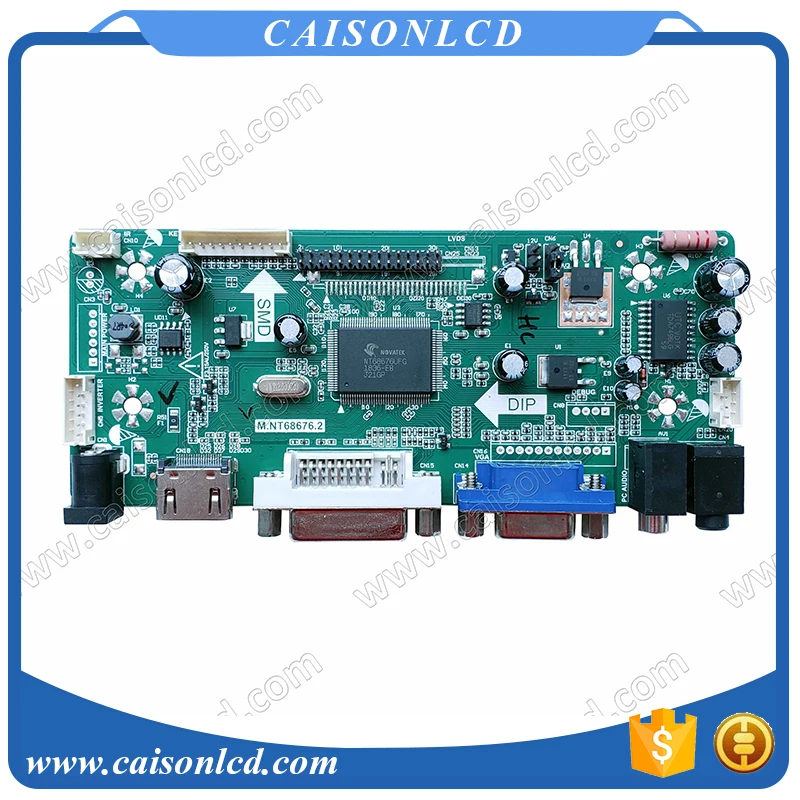

М. NT68676.2Это многоцелевая плата ЖК-контроллера, которая поддерживает HDMI + DVI + VGA различные видео сигнала и Двухканальный 8 бит LVDS выходной интерфейс. LVDS выходной сигнал может до 1920X1200 @ 60 Гц.

М. NT68676.2С функцией аудио, Поддержка прямого аудио сигнала от входа HDMI или внешнего аудио сигнала от аудиоразъема. Выходной динамик 2X1W (8Ω).

NT68676.2Также поддерживает инфракрасный пульт дистанционного управления, контроль яркости подсветки (опционально, требуется пользовательская прошивка), выход наушников.

2. Функциональная схема платы ЖК-контроллера

Набор микросхем

NT68676(UFG)

Площадь рынка

Азиатско-тихоокеанский

Язык OSD

Упрощенный китайский, традиционный китайский, английский, французский, немецкий, итальянский,

Испанский, португальский, японский, корейский (опционально)

Панель

Тип панели

Светодиодный/ЖК-дисплей

Интерфейс

Одиночный/Двойной LVDS (8 бит)

Максимальное разрешение

2048 × 1152

Видео вход

PC-RGB

Формат

До 2048 × 1152 60 Гц

HDMI

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Аудио вход

Аудио ПК

Вход для наушников

0,2 ~ 2,0 VRMS

Аудиовыход

Частотная характеристика

100 Гц ~ 15 кГц ± 3 дБ (1 кГц, 0 дБ контрольный сигнал)

Максимальная выходная мощность

2 × 1 Вт (8 ) THD + N<10 1 кГц

(Питание: 12V, аудио Вход: 0,5 VRMS)

Мощность

Требования

Работающего на постоянном токе 12 В/12V (встроенный)/12V 5V (собран в общее количество)/12 В, 5 В, 5VSB (собран в)

К Панели

3,3 V/5 В/12 В

Управление

В режиме ожидания Мощность потребление <0,5 W (плата только)

Ключевая функция

Питание, меню, VOL +,VOL-, регулировка/выход

Набор микросхем

NT68676(UFG)

Площадь рынка

Азиатско-тихоокеанский

Язык OSD

Упрощенный китайский, традиционный китайский, английский, французский, немецкий, итальянский,

Испанский, португальский, японский, корейский (опционально)

Панель

Тип панели

Светодиодный/ЖК-дисплей

Интерфейс

Одиночный/Двойной LVDS (8 бит)

Максимальное разрешение

2048 × 1152

Видео вход

PC-RGB

Формат

До 2048 × 1152 60 Гц

HDMI

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Аудио вход

Аудио ПК

Вход для наушников

0,2 ~ 2,0 VRMS

Аудиовыход

Частотная характеристика

100 Гц ~ 15 кГц ± 3 дБ (1 кГц, 0 дБ контрольный сигнал)

Максимальная выходная мощность

2 × 1 Вт (8 ) THD + N<10 1 кГц

(Питание: 12V, аудио Вход: 0,5 VRMS)

Мощность

Требования

Работающего на постоянном токе 12 В/12V (встроенный)/12V 5V (собран в общее количество)/12 В, 5 В, 5VSB (собран в)

К Панели

3,3 V/5 В/12 В

Управление

В режиме ожидания Мощность потребление <0,5 W (плата только)

Ключевая функция

Питание, меню, VOL +,VOL-, регулировка/выход

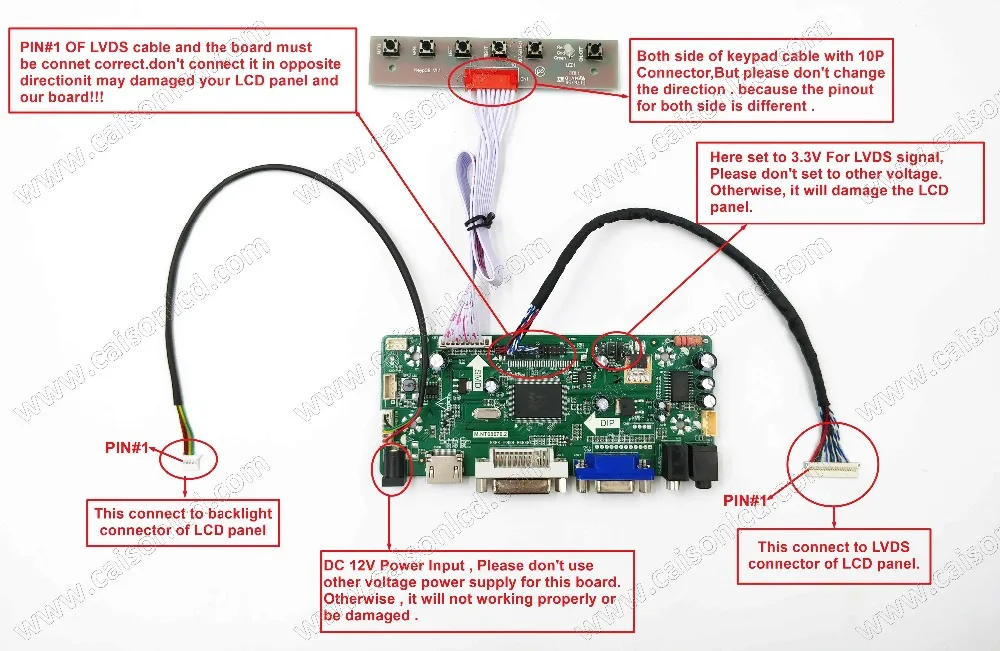

3.Функциональная компоновка

Изображение только для справки, фактический товар является стандартным.

Вид сбоку:

3.Функциональная компоновка

Изображение только для справки, фактический товар является стандартным.

Вид сверху:

4. Размеры печатной платыПлаты ЖК-контроллера

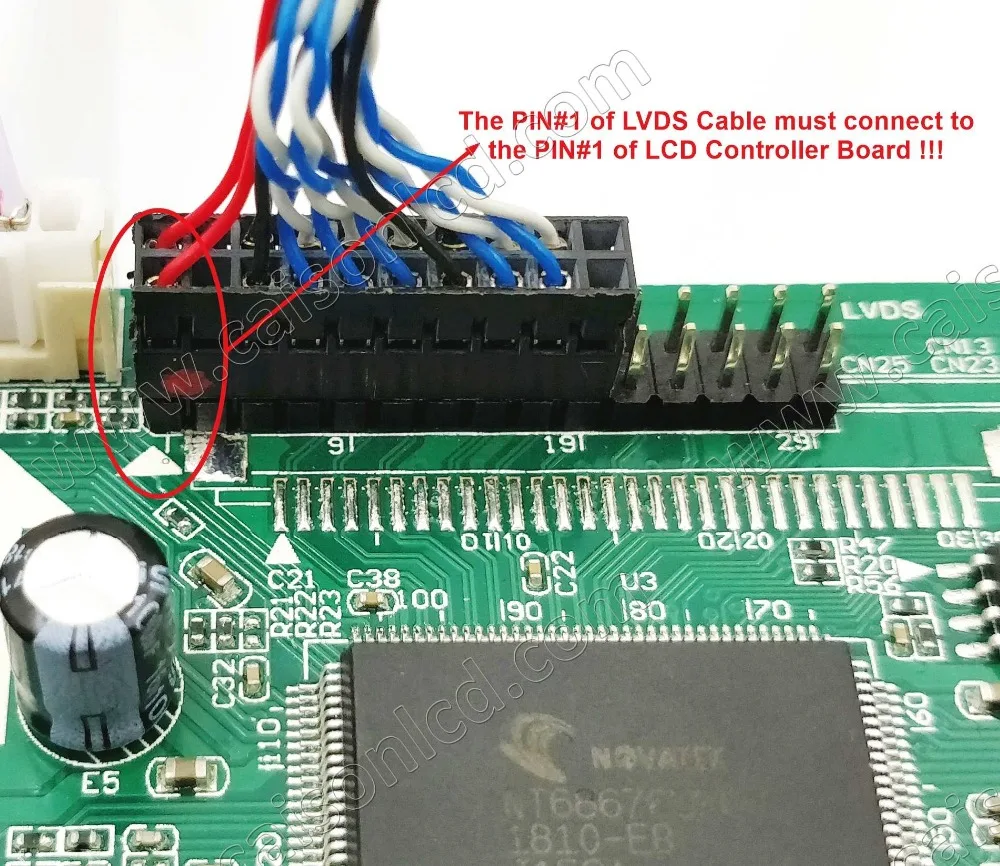

5.Дисплей детальной схемы

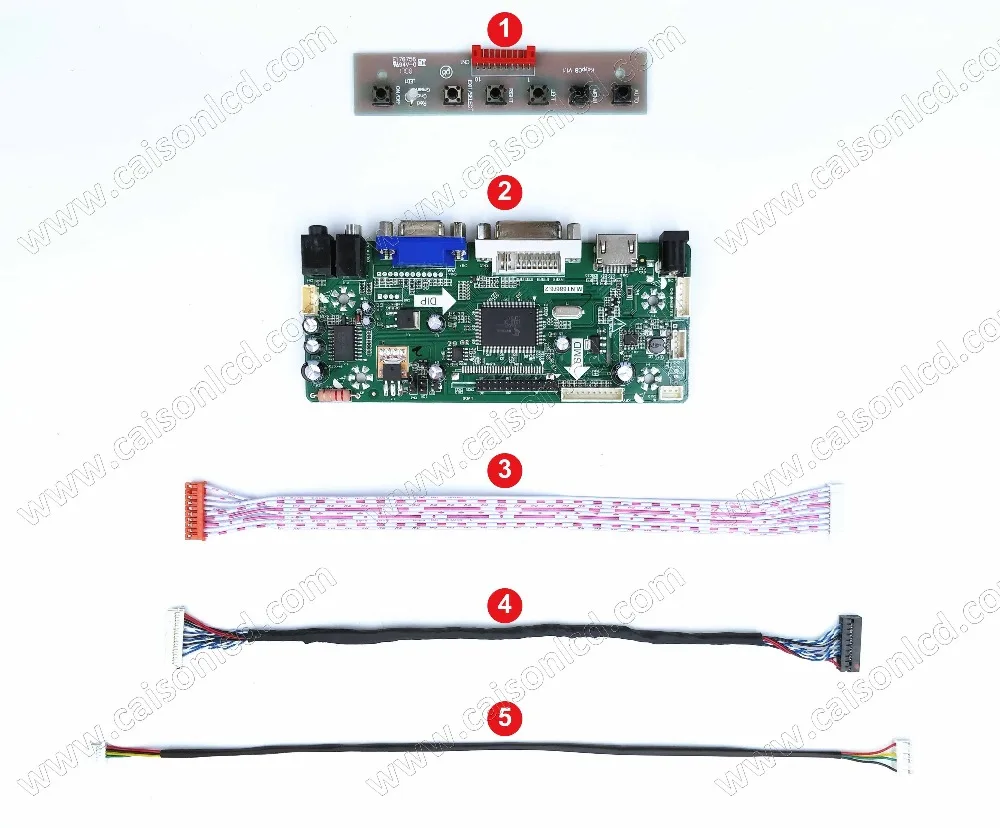

7. Посылка включает в себя:

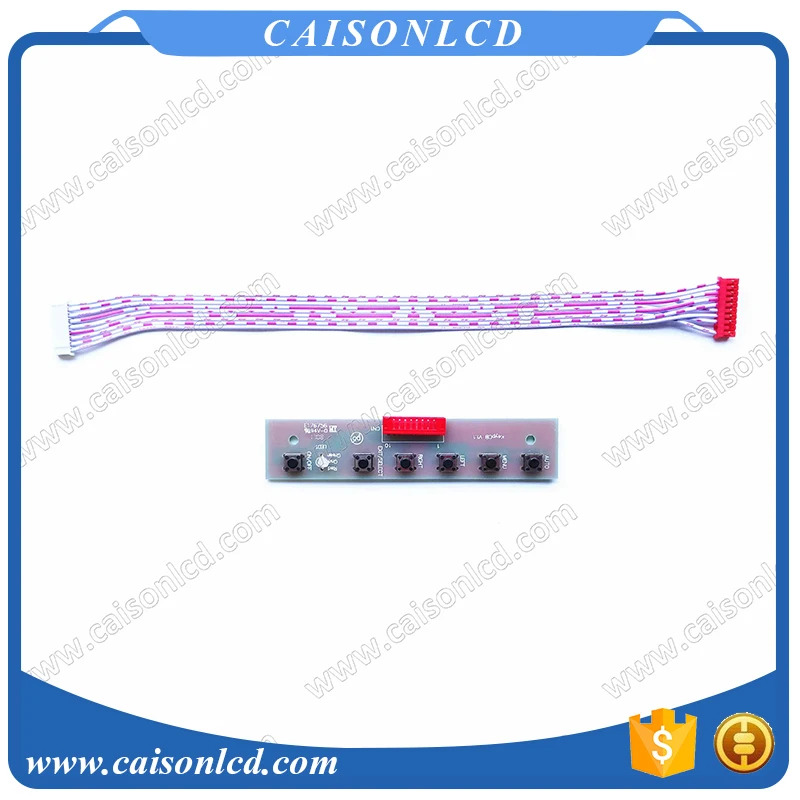

1. Экранная клавиатура X 1 шт.;

2. Плата ЖК-контроллера X 1 шт.;

3. Кабель клавиатуры X 1 шт.;

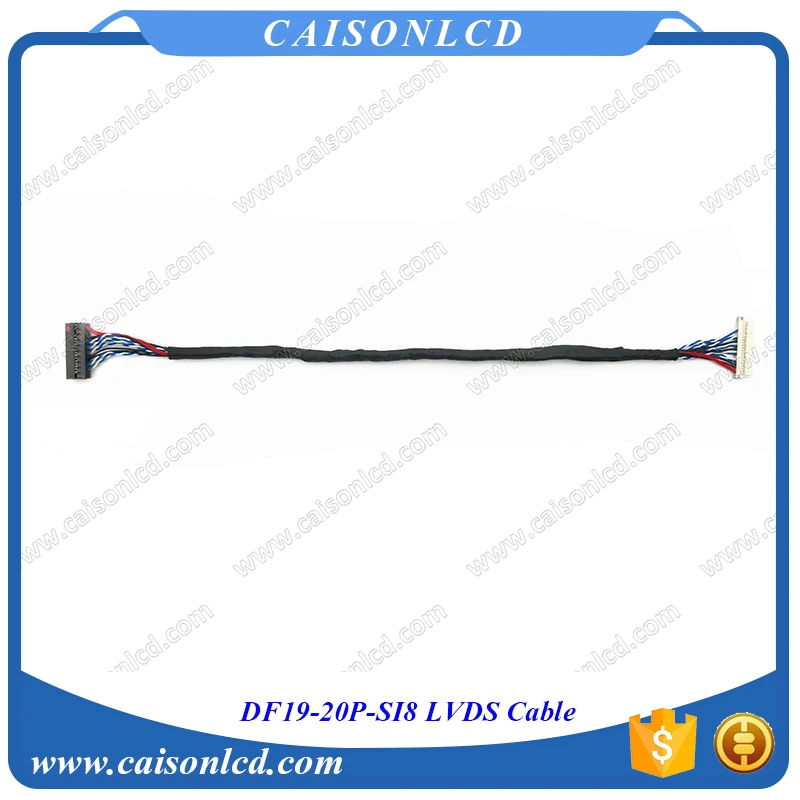

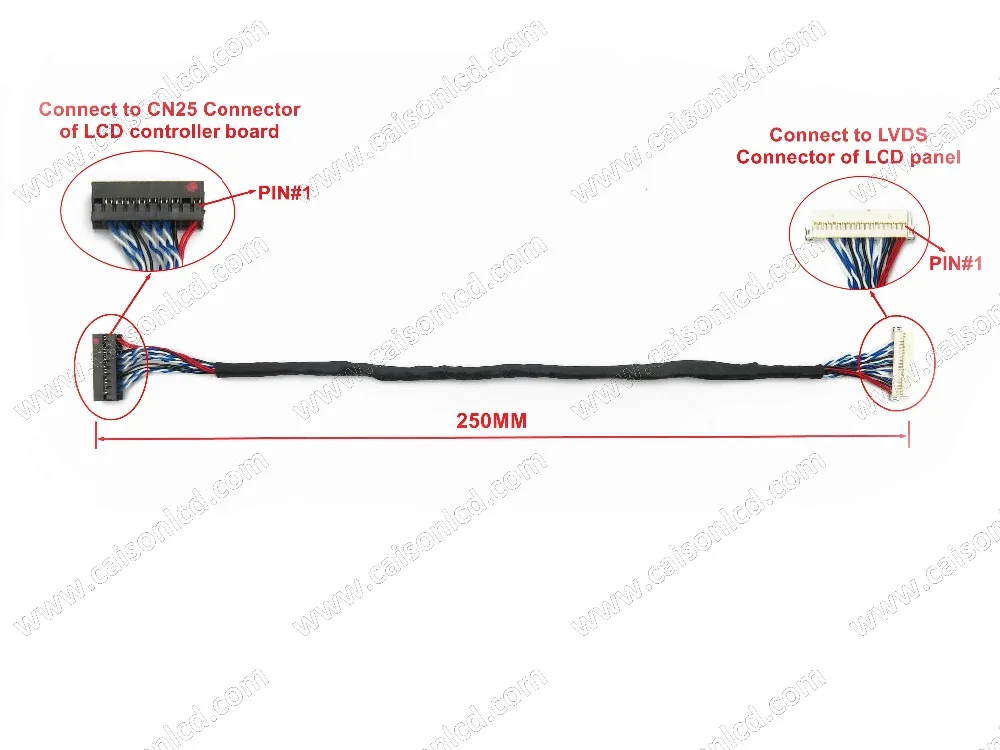

4. Кабель LVDS X 1 шт.;

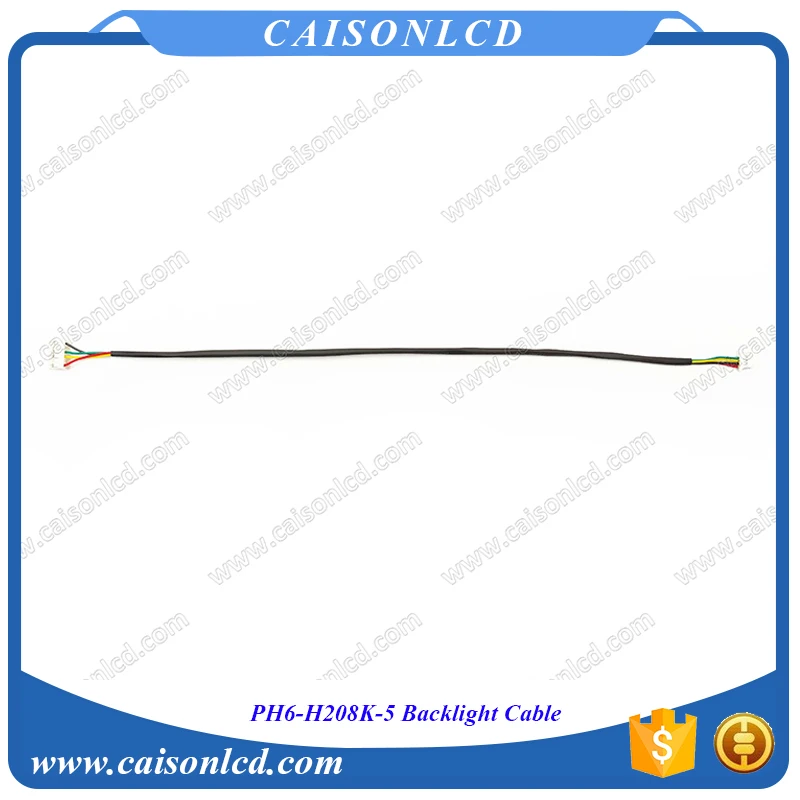

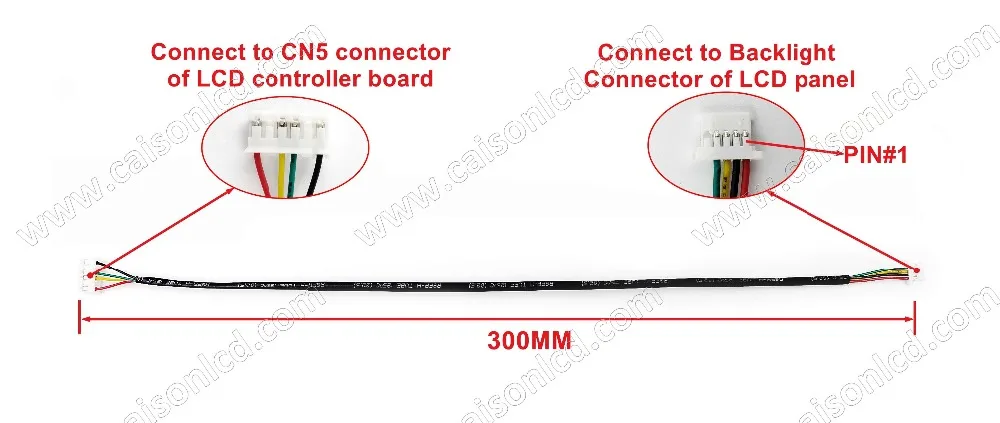

5.ПодсветкаКабель X 1 шт.;
