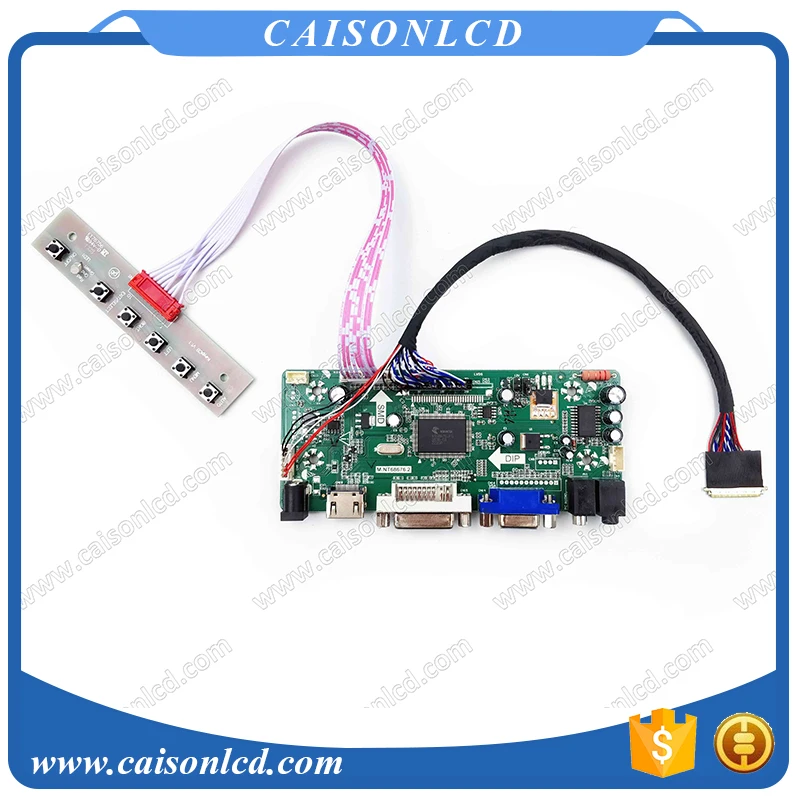

Бесплатная доставка плата контроллера ЖК LVDS с DVI VGA для 15 6 "1600x900 TFT панель: B156RW01 V0

Бесплатная доставка плата контроллера ЖК LVDS с DVI VGA для 15 6 "1600x900 TFT панель: B156RW01 V0

Если вы не убедитесь, что плата контроллера в комплекте Поддерживает ли ваша ЖК-панель, пожалуйста, свяжитесь с нами в любое время! :)

Описание товара

Поддерживаемые ЖК-модели:

CLAA133UA01

LP133WD2-SLB1

N133FGE-L31

LP133WD2-SLB2

LP133WD1-SLA1

LP140WD2-TLD2

N140FGE-LA2

B140RW02 V0

LP140WD2-TLB1

B140RW03 V1

LP140WD2-TLG1

B140RTN03.1

N140FGE-L31

N140O6-L01

LP140WD1-TLD2

LP140WD2-TLD4

B140RW03 V0

B140RW01 V0

B140RW01 V1

B140RW02 V1

B140RW02 V2

N140O6-L02

LP140WD2-TLD1

LP140WD2-TLE1

B140RTN01.0

B140RTN02.1

B140RTN02.2

B140RTN03.2

HSD140PNW1-A00

LP156WD1-TLB2

B156RW01 V1

LP156WD1-TLB1

LP156WD1-TLB3

N156O6-L01

LP156WD1-TLA1

LP156WD1-TLD1

LP156WD1-TLD3

LP156WD1-TLD2

LP156WD1-TLA2

LTN156KT06-801

LTN156KT02-C01

B156RW01 V0

B156RW01 V3

N156O6-L02

LP164WD2-TLA1

N173FGE-L23

B173RW01 V5

N173FGE-L13

N173FGE-L21

B173RW01 V4

LP173WD1-TLE1

LP173WD1-TLF1

LP173WD1-TLC1

LP173WD1-TLN2

N173FGE-LA3

B173RTN01.2

B173RW01 V0

B173RW01 V1

B173RW01 V2 HW5A

B173RW01 V3

N173O6-L02

LTN173KT01-C01

LP173WD1-TLA2

LP173WD1-TLN4

LP173WD1-TLP1

N173O6-L01

CLAA173UA01A

LP173WD1-TLA1

LP173WD1-TLC2

LP173WD1-TLD1

LP173WD1-TLA3

LP173WD1-TLB2

LP173WD1-TLC3

LP173WD1-TLD3

LP173WD1-TLN1

LP173WD1-TLP3

N173FGE-L12

LP173WD1-TLP4

LTN173KT02-T01

LP173WD1-TLH2

LTN173KT03-H01

Примечание:

1. Если ваша ЖК-панель включена в список выше, вы можете использовать текущее соединение для создания вашего заказа напрямую. Но лучше оставить сообщение, чтобы сообщить нам точный номер модели вашей ЖК-панели.

2. Если ваша ЖК-панель не включена в вышеуказанный список, пожалуйста, не используйте текущие ссылки для создания заказа напрямую. Вы можете оставить сообщение или связаться с нами напрямую и сообщить нам номер модели вашей ЖК-панели, наш техник поможет Вам выбрать лучшую ссылку для создания вашего заказа.

Описание товара

1.Общее описание

М. NT68676.2Это многоцелевая плата ЖК-контроллера, которая поддерживает HDMI + DVI + VGA различные видео сигнала и Двухканальный 8 бит LVDS выходной интерфейс. LVDS выходной сигнал может до 1920X1200 @ 60 Гц.

М. NT68676.2С функцией аудио, Поддержка прямого аудио сигнала от входа HDMI или внешнего аудио сигнала от аудиоразъема. Выходной динамик 2X1W (8Ω).

NT68676.2Также поддерживает инфракрасный пульт дистанционного управления, контроль яркости подсветки (опционально, требуется пользовательская прошивка), выход наушников.

2. Функциональная схема платы ЖК-контроллера

Набор микросхем

NT68676(UFG)

Площадь рынка

Азиатско-тихоокеанский

Язык OSD

Упрощенный китайский, традиционный китайский, английский, французский, немецкий, итальянский,

Испанский, португальский, японский, корейский (опционально)

Панель

Тип панели

Светодиодный/ЖК-дисплей

Интерфейс

Одиночный/Двойной LVDS (8 бит)

Максимальное разрешение

2048 × 1152

Видео вход

PC-RGB

Формат

До 2048 × 1152 60 Гц

HDMI

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Аудио вход

Аудио ПК

Вход для наушников

0,2 ~ 2,0 VRMS

Аудиовыход

Частотная характеристика

100 Гц ~ 15 кГц ± 3 дБ (1 кГц, 0 дБ контрольный сигнал)

Максимальная выходная мощность

2 × 1 Вт (8 ) THD + N<10 1 кГц

(Питание: 12V, аудио Вход: 0,5 VRMS)

Мощность

Требования

Работающего на постоянном токе 12 В/12V (встроенный)/12V 5V (собран в общее количество)/12 В, 5 В, 5VSB (собран в)

К Панели

3,3 V/5 В/12 В

Управление

В режиме ожидания Мощность потребление <0,5 W (плата только)

Ключевая функция

Питание, меню, VOL +,VOL-, регулировка/выход

Набор микросхем

NT68676(UFG)

Площадь рынка

Азиатско-тихоокеанский

Язык OSD

Упрощенный китайский, традиционный китайский, английский, французский, немецкий, итальянский,

Испанский, португальский, японский, корейский (опционально)

Панель

Тип панели

Светодиодный/ЖК-дисплей

Интерфейс

Одиночный/Двойной LVDS (8 бит)

Максимальное разрешение

2048 × 1152

Видео вход

PC-RGB

Формат

До 2048 × 1152 60 Гц

HDMI

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Аудио вход

Аудио ПК

Вход для наушников

0,2 ~ 2,0 VRMS

Аудиовыход

Частотная характеристика

100 Гц ~ 15 кГц ± 3 дБ (1 кГц, 0 дБ контрольный сигнал)

Максимальная выходная мощность

2 × 1 Вт (8 ) THD + N<10 1 кГц

(Питание: 12V, аудио Вход: 0,5 VRMS)

Мощность

Требования

Работающего на постоянном токе 12 В/12V (встроенный)/12V 5V (собран в общее количество)/12 В, 5 В, 5VSB (собран в)

К Панели

3,3 V/5 В/12 В

Управление

В режиме ожидания Мощность потребление <0,5 W (плата только)

Ключевая функция

Питание, меню, VOL +,VOL-, регулировка/выход

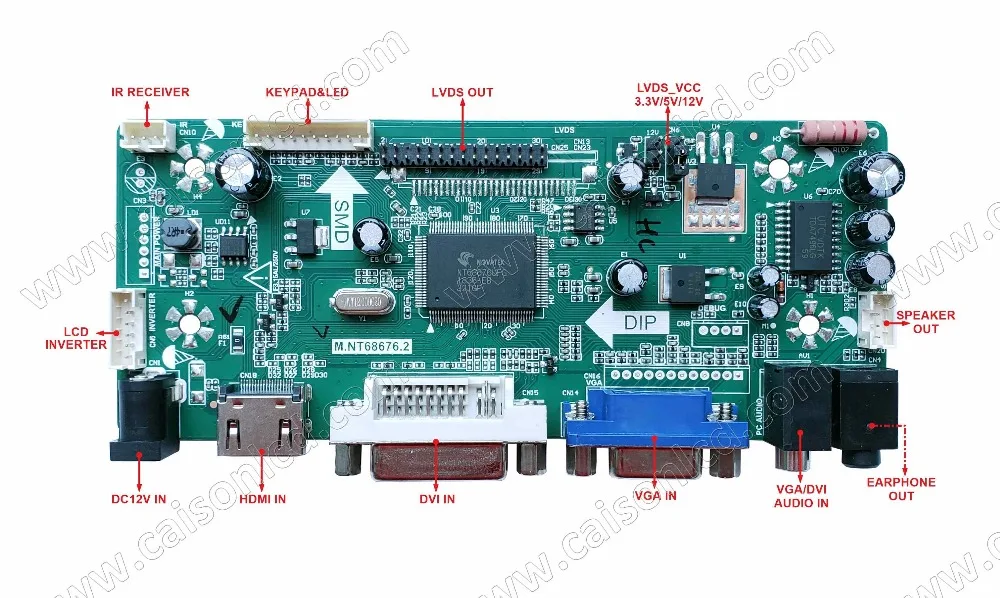

3.Функциональная компоновка

Изображение только для справки, фактический товар является стандартным.

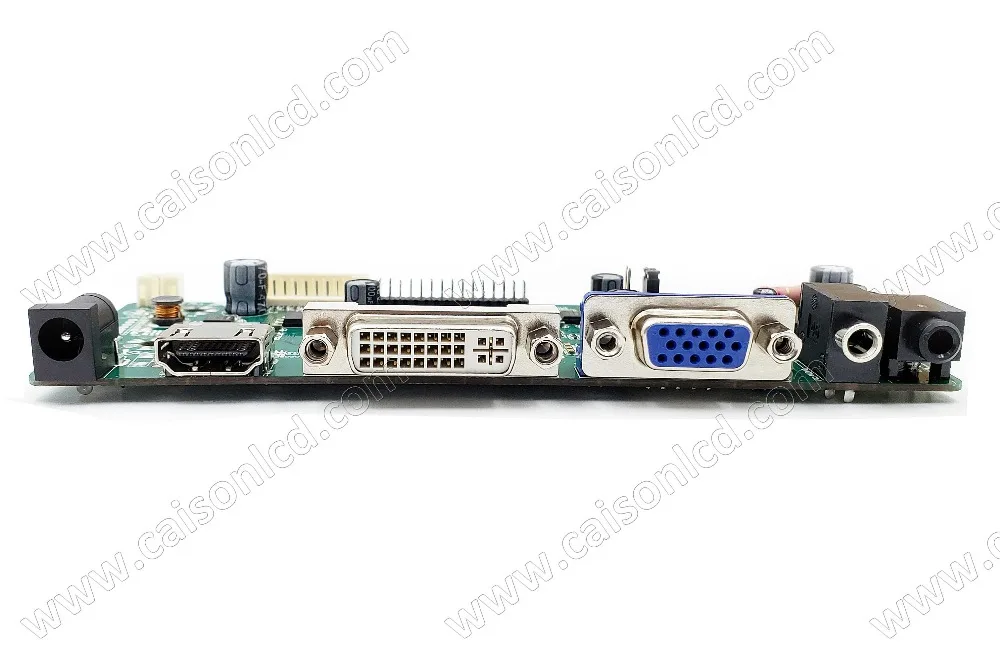

Вид сбоку:

3.Функциональная компоновка

Изображение только для справки, фактический товар является стандартным.

Вид сверху:

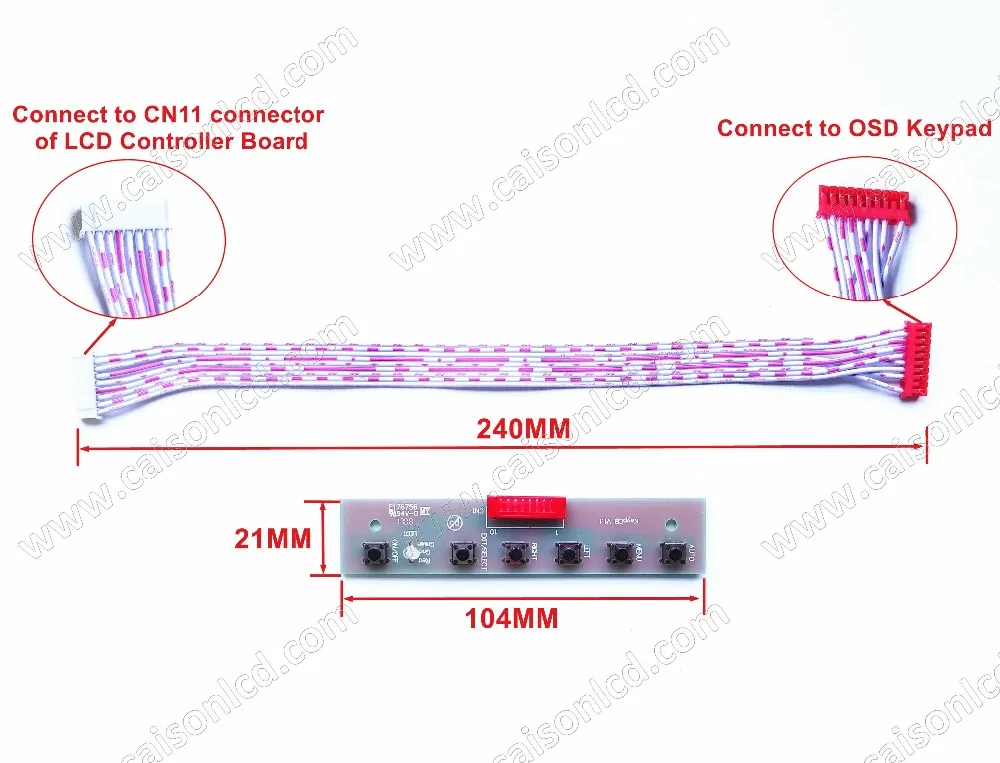

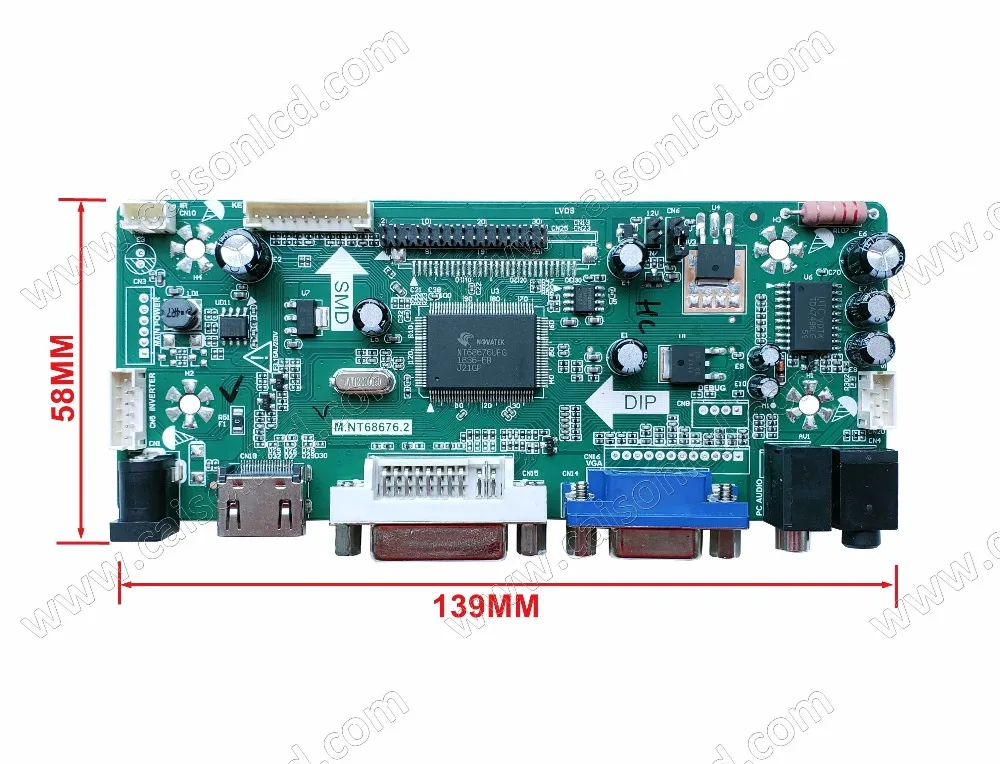

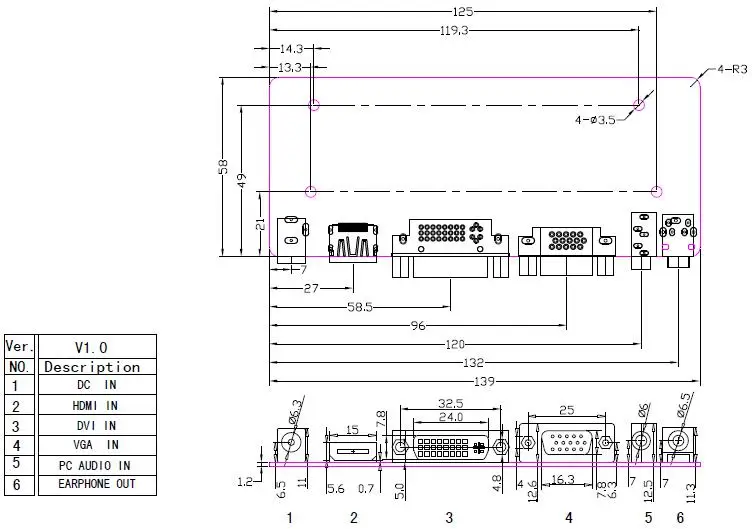

4. Размеры печатной платыПлаты ЖК-контроллера

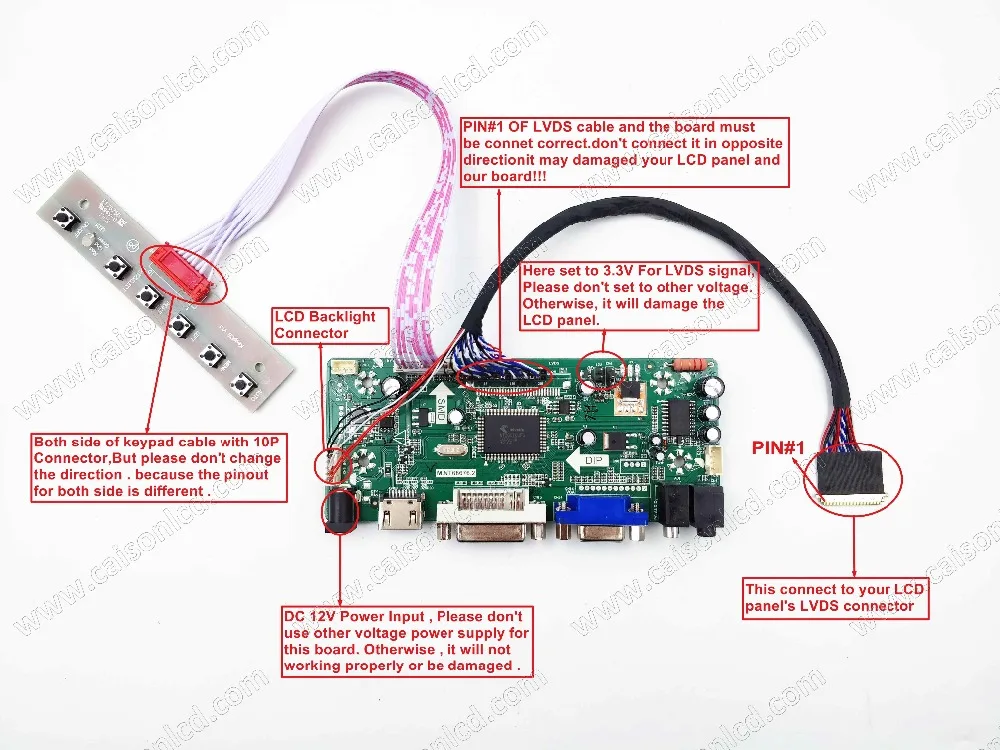

5.Дисплей детальной схемы

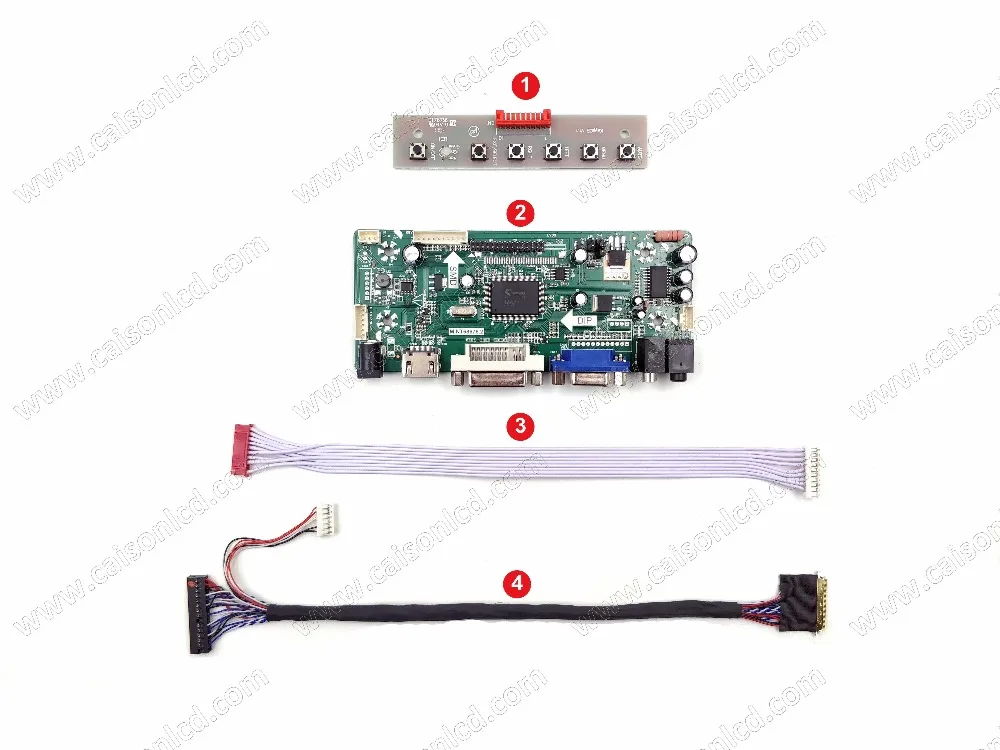

7. Посылка включает в себя:

1. Экранная клавиатура X 1 шт.;

2. Плата ЖК-контроллера X 1 шт.;

3. Кабель клавиатуры X 1 шт.;

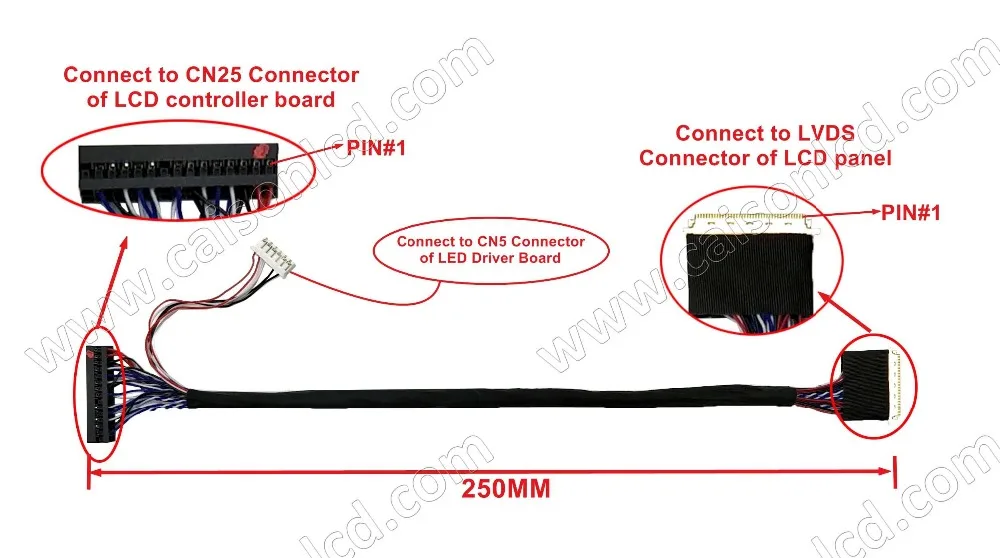

4. Кабель LVDS X 1 шт.;
