Модуль управления солнечной энергией для панели 6V ~ 24V без батареи высокая

Модуль управления солнечной энергией для панели 6V ~ 24V без батареи высокая

Предостережения безопасности

Литий-ионные и литий-полимерные батареи довольно нестабильны. Они могут привести к пожару, личным повреждениям или повреждению собственности, если они не были должным образом заряжены или использованы.

Не подключайте полярности при зарядке или разрядке аккумулятора. Не используйте низкую зарядную панель для зарядки аккумулятора.

Не смешивайте использовать старые батареи с новыми, Избегайте использования батарей разных брендов.

При покупке литиевой батареи обязательно убедитесь, что Спецификация батареи совместима с расширительной платой. Выберите батареи от официального производителя и убедитесь, что батареи будут работать стабильно и безопасно с помощью теста старения.

Литиевые батареи имеют ограниченный срок службы, они также будут ухудшаться по мере прохождения времени. Должны быть заменены на новые, когда батареи достигают максимального срока службы, или работают в течение двух лет, в зависимости от того, что происходит первым.

Должны быть помещены осторожно и должным образом, держите его подальше от огнеопасных и взрывчатых веществ, вдали от детей, избегайте каких-либо несчастных случаев, вызванных небрежным хранением.

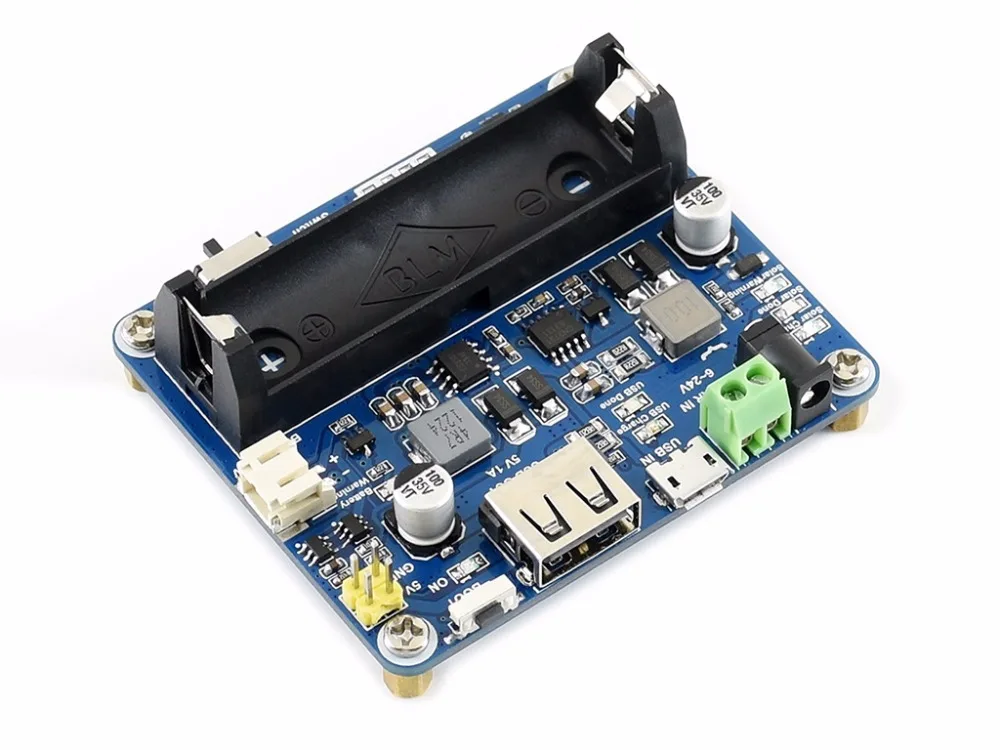

Этот модуль управления солнечной энергией предназначен для солнечной панели 6V ~ 24V. Подходит для следующих типов аккумуляторов: 3,7 V перезаряжаемая литий ионный аккумулятор через панель солнечных батарей и зарядных устройств USB подключение, и обеспечивает 5V/1A регулируемый выход.

Модуль оснащен функцией MPPT (максимальное отслеживание точки питания) и несколькими защитными схемами, поэтому он может продолжать работать с высокой эффективностью, стабильностью и безопасностью. Он подходит для солнечных батарей, маломощных IoT и других проектов по защите окружающей среды.

Поддерживает функцию MPPT (максимальное отслеживание точки мощности), максимизируя эффективность солнечной панели

Поддержка солнечной панели/USB подключения батареи зарядки

Для солнечной панели 6V ~ 24V, DC-002 входного разъема или винтового ввода

Встроенный переключатель MPPT SET, выберите уровень, закрытый для входного уровня, чтобы повысить эффективность зарядки

Два выходных интерфейса 5 В: pinheaders и usb-порт

Бортовой высокоемкий алюминиевый электролитический конденсатор и SMD керамический конденсатор, снижающий пульсацию, стабильная производительность

14500 держатель батареи и PH2.0 разъем аккумулятора, для подключения нескольких виды 3,7 V перезаряжаемая литий ионный аккумулятор

Несколько светодиодный индикаторов для мониторинга состояния солнечной панели и батареи

Многофункциональные схемы защиты: перезарядка/разрядка/Защита от перегрева/перегрузки по току, стабильная и безопасная в использовании

Входное напряжение солнечной панели (солнечный вход): 6V ~ 24V

Входное напряжение Micro USB (USB IN): 5 В

Pinheader/выход USB (выход USB): 5 В 1A

Зарядка отсечки напряжение: 4,2 V ± 1%

Защита от разрядки напряжение: 2,9 V ± 1%

Эффективность заряда солнечной панели: ~ 78%

Эффективность зарядки USB: ~ 82%

3,7 V батарея повысить эффективность: ~ 86%

Максимальный ток покоя: <2 мА

Рабочая температура: -40 ℃ ~ 85 ℃

Размеры: 65,2 мм × 56,2 мм × 22,9 мм

Вход для зарядки солнечной панели: Заряжается от солнечной панели, DC-002 Джек или винтовой терминал

Usb-вход для зарядки: Заряжается через usb-соединение, Подключите адаптер питания 5 В через порт Micro USB

5 В/1 а Выходная мощность: Обеспечивает регулируемое 5V/1A выход USB порт или 2,54 мм выносной

Интерфейсы батареи: Для подключения 3,7 V перезаряжаемая литий ионный аккумулятор, PH2.0 разъем или 14500 держатель батареи

CS8501: Чип управления питанием USB, для зарядки USB и 5 В/1 А

CN3791: Чип управления солнечной энергией, для зарядки солнечной панели и понижающего ввода

Чип защиты аккумулятора Li: Литий-ионная батарея для защиты от перезаряда/разрядки

Выключатель батареи

Переключатель MPPTSET (нижняя сторона):
Поддерживаемый уровень: 6 В/9 В/12 В/18 в/24 В
Выберите уровень, закрытый для входного уровня, чтобы повысить эффективность зарядки

Ключ для загрузки

Индикаторы емкости аккумулятора

Индикаторы зарядки USB:
Зарядка через USB: при зарядке через USB
USB: включено, когда аккумулятор полностью заряжен USB

Индикаторы зарядки солнечной панели:
Зарядка от солнечной батареи: при зарядке от солнечной панели
Солнечная энергия: включено, когда аккумулятор полностью заряжен солнечной панелью
Предупреждение на солнечной батарее: При обратном подключении солнечной панели

Предупреждение об аккумуляторе: Включение при обратном подключении батареи

Выходной индикатор мощности: Выход 5 В/1 А

Посылка

Вес: 0,029 кг

Примечание: аккумулятор 14500 не входит в комплект.

Менеджер солнечной энергии x1
