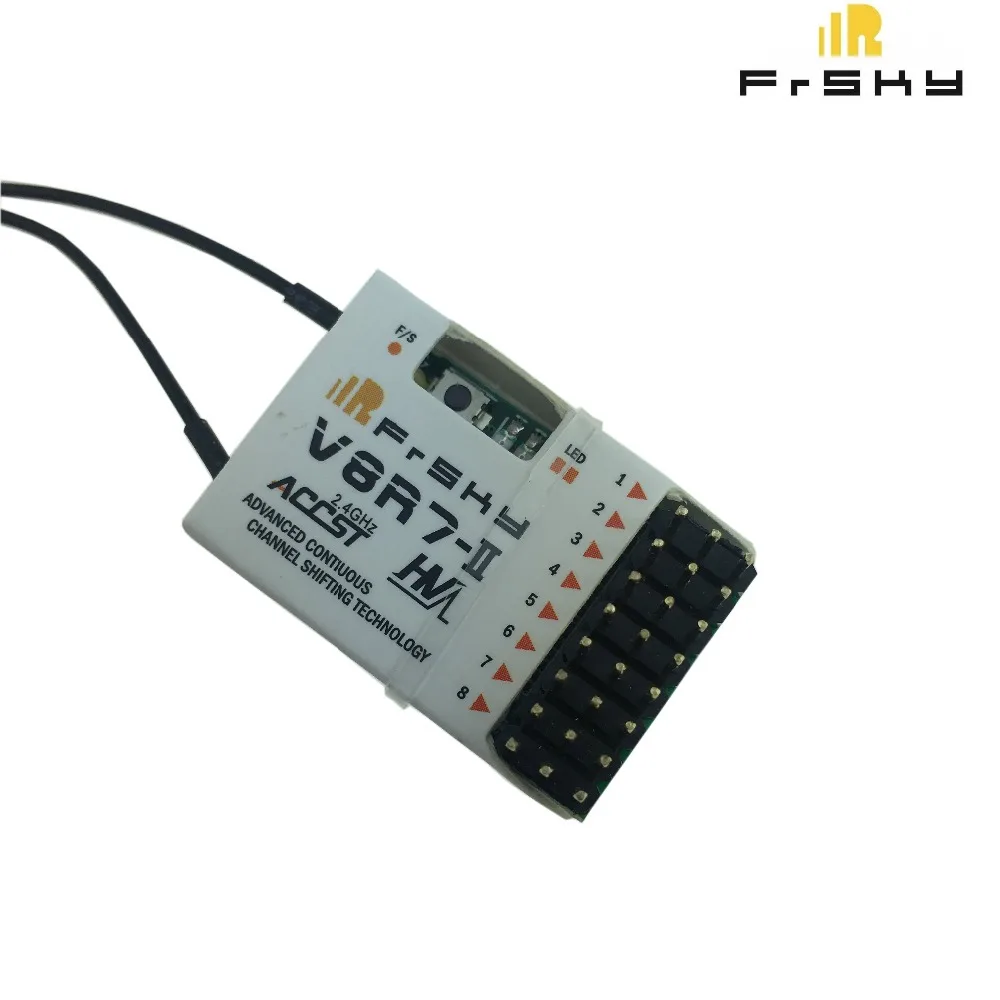

FrSky 2,4G ACCST 7-канальный приемник высокого напряжения версия V8R7-II HV

Технические характеристики

Размеры: 33,5*22*12 мм

Вес: 5,2 г

Диапазон рабочего напряжения: 3,0 ~ 16,0 в (версия HV)

Рабочий ток: 30 мА

Указанный диапазон: полный диапазон (> 1,5 км)

Новая характеристика V8R7-II более V8R7-HV

Совместим со всеми модулями FrSky (V8_mode & D_mode), только прием (V8R7-II может разговаривать с модулем любого режима, но он не отправляет информацию телеметрии обратно на передатчик).

Настройка

2,1 Процедура привязки

1) Включите передатчик и переключите его в режим PPM. Выключите передатчик.

2) Включите передатчик, Удерживая кнопку F/S на модуле передатчика. Отпустите кнопку. Красный светодиодный на модуле передатчика будет мигать, указывая, что передатчик готов к привязке к приемнику.

3) Переведите V8R7-II в режим привязки (подробности см. Таблицу совместимости 1,1 светодиодный на V8R7-II начнет мигать, указывая на завершение процесса привязки.

4) Выключите как передатчик, так и V8R7-II (и отсоедините перемычку от V8R7-II после привязки телеметрическим модулем в режиме D_Mode).

5) Включите передатчик и подключите аккумулятор к V8R7-II, зеленый светодиодный на приемнике укажет, что приемник принимает команды.

Привязка модуля передатчика/приемника не должна повторяться, если только один из них не будет заменен.

Проверка диапазона

Перед каждым Полетным сеансом необходимо проводить проверку диапазона перед полетом. Отражения от близлежащих металлических ограждений, бетонного здания или деревьев могут вызвать потерю сигнала как во время проверки дальности, так и во время полета.

Для проверки диапазона модели перед полетом необходимо выполнить следующие шаги:

1) Расположите модель не менее 60 см (два фута) над неметаллическим загрязненным грунтом (например, на деревянной скамейке).

2) антенны приемника должны быть разделены в модели, и не трогать землю.

3) поместите антенну передатчика в вертикальное положение.

4) Включите передатчик и приемник, нажмите кнопку F/S модуля передатчика в течение 4 секунд, чтобы войти в режим проверки диапазона, красный светодиод модуля передатчика будет выключен, зеленый светодиодный будет быстро мигать. Эффективное расстояние будет уменьшено до 1/30 от полного диапазона.

5) отойти от модели, одновременно управляя элементами управления на передатчике, подтверждая, что все элементы управления работают нормально на расстоянии не менее 30 метров (~ 30 ярдов).

6) нажмите кнопку F/S модуля передатчика в течение 1S-4S, чтобы выйти из режима проверки диапазона, красный светодиодный снова загорится, что показывает, что нормальная работа снова работает.

Безопасная Настройка

Failsafe-это полезная функция, при которой все элементы управления перемещаются в заданное положение при потере сигнала управления на некоторое время. V8R7-II поддерживает функцию failsafe для всех каналов.

Выполните приведенные ниже шаги, чтобы установить положение для каждого канала:

1) сначала привяжите приемник и включите как передатчик, так и приемник;

2) переместите элементы управления в нужное безопасное для всех каналов положение;

3) Коротко нажмите кнопку F/S на приемнике (менее 1 секунды). Зеленый светодиодный приемника будет мигать дважды, указывая, что в приемнике установлено безопасное положение.
