Спасибо за покупку этого товара. Для оптимальной производительности и безопасности, пожалуйста, внимательно прочитайте эти инструкции перед подключением, управлением или регулировкой этого продукта. Пожалуйста, сохраните это руководство для справки в будущем.

I. Введение

Преобразователь SDI-VGA позволяет отображать SD-SDI, HD-SDI и сигналы 3G-SDI на дисплеях VGA, обеспечивая при этом высокую скорость передачи 2,970 Гбит/с, что обеспечивает быструю передачу сигнала без каких-либо потерь. Для профессионалов это означает, что теперь легче распределить и расширить ваш сигнал 3G SDI, давая вам возможность отображать свою работу на дисплеях VGA благодаря встроенному в этот конвертер. Кроме того, благодаря циклическому дизайну 3G-SDI пользователи могут одновременно наслаждаться как SDI, так и VGA.

II. Особенности

1. Работа при 2,970 Гбит/с, 2,970/1,001 Гбит/с, 1,485 Гбит/с, 1,485/1,001 Гбит/с и 270 мбит/с
2. Выравнивание и повторное замыкание петли

3. Автоматическое Обнаружение видео режима (3G/HD/SD)
4. Преобразование SMPTE 425 м уровень B выровнять 1080p 50/59.94/60 4:2:2 10 бит
5. Подключение к другим устройствам для расширения сигнала на большие расстояния
6. Одновременный дисплей с SDI /VGA сигналами
7. Альтернативный аудиовыход в аналоговый 2CH
8. Поддерживает расстояние передачи сигнала до 300 м для sd-сигналов, 200 м для hd-сигналов и 100 м для 3g-сигналов
9. Примечание: кабель протестирован с Belden 1694A. Рабочие расстояния могут отличаться, если используются с другим типом кабеля.

III. Посылка
1,3G SDI в VGA Scaler конвертер SDI 1 шт.
2,5 V DC Питание адаптер -------------------------------------- 1 шт.
3. Руководство по эксплуатации и транспортировке 1 шт.

Характеристическая вязкость полимера. Технические характеристики

SMPTE Стандартный425M уровень A & B, 424M, 292M, 259M-C
SDI скорость передачи2,970 Гбит/с и 2,970/1,001 Гбит/с
Разрешение входа/выхода SDISD: 480i @ 60, 576i @ 50 HD:720p @ 50/60, 1080i @ 50/60 3G:1080p @ 24/25/29.97/30/50/59.94/60
VGA Выход Разрешение800x600 @ 60 Гц, 1024x768 @ 60 Гц,
1280x720 @ 60 Гц, 1440x900 @ 60 Гц
1280x1024 @ 60 Гц, 1680x1050 @ 60 Гц
1600x1200 @ 60 Гц, 1920x1080 @ 60 Гц,
Вход Порты и разъёмы1 x BNC (SD/HD/3G-SDI)
Выход Порты и разъёмы1 x BNC (SD/HD/3G-SDI), 1 x VGA,1 x наушники (L/R)
ПитаниеDC 5V
ОУР ЗАЩИТА человеческого тела Модель± 8кв (воздушный зазор),

Операционной Температура0 °C ~ 40 °C / 32 °F ~ 104 °F
Для хранения Температура-20 °C ~ 60 °C / -4 °F ~ 140 °F
Относительной влажности20 ~ 90% RH (без конденсации)
Потребляемая мощность (макс.)5 Вт

V. Управление системы управления и функции

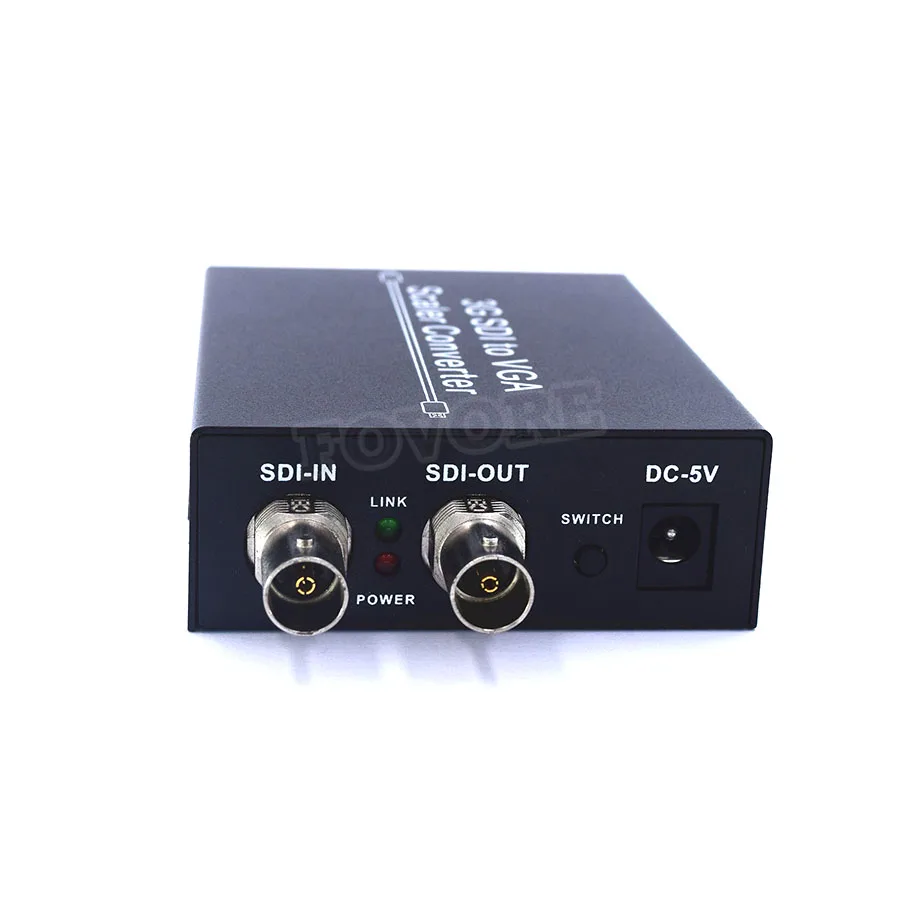

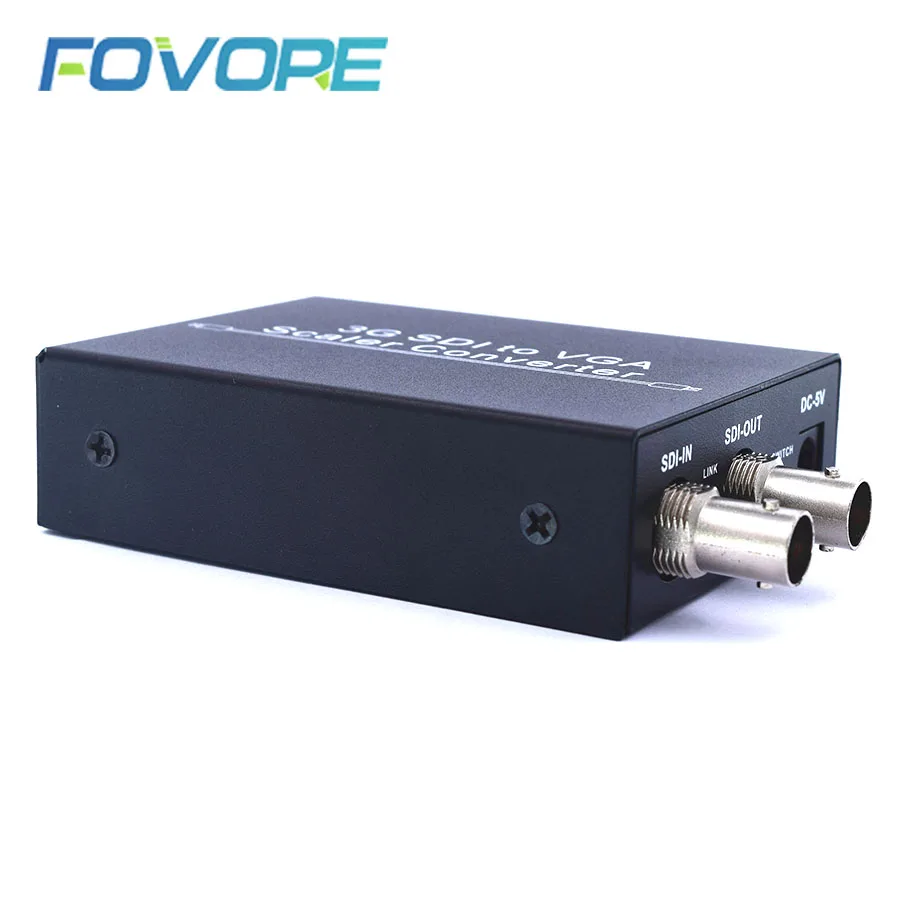

1.SDI-IN:В этом слоте вы подключаете исходный выход SDI для отправки сигнала SDI для отображения на экране.
2.SDI-OUT:В этом слоте вы подключаете SDI дисплей с SDI кабелем для отображения источника входного сигнала.
3. Ссылка светодиодный:Этот зеленый светодиодный индикатор загорается при подключении устройства к источнику SDI.
4. Светодиодный источник питания:Красный светодиодный индикатор загорается при подключении устройства к источнику питания.
5. Переключатель:Нажмите эту кнопку, чтобы выбрать выходное разрешение.
6.DC-5V:Подключите блок питания 5 в постоянного тока и подключите адаптер к розетке переменного тока.

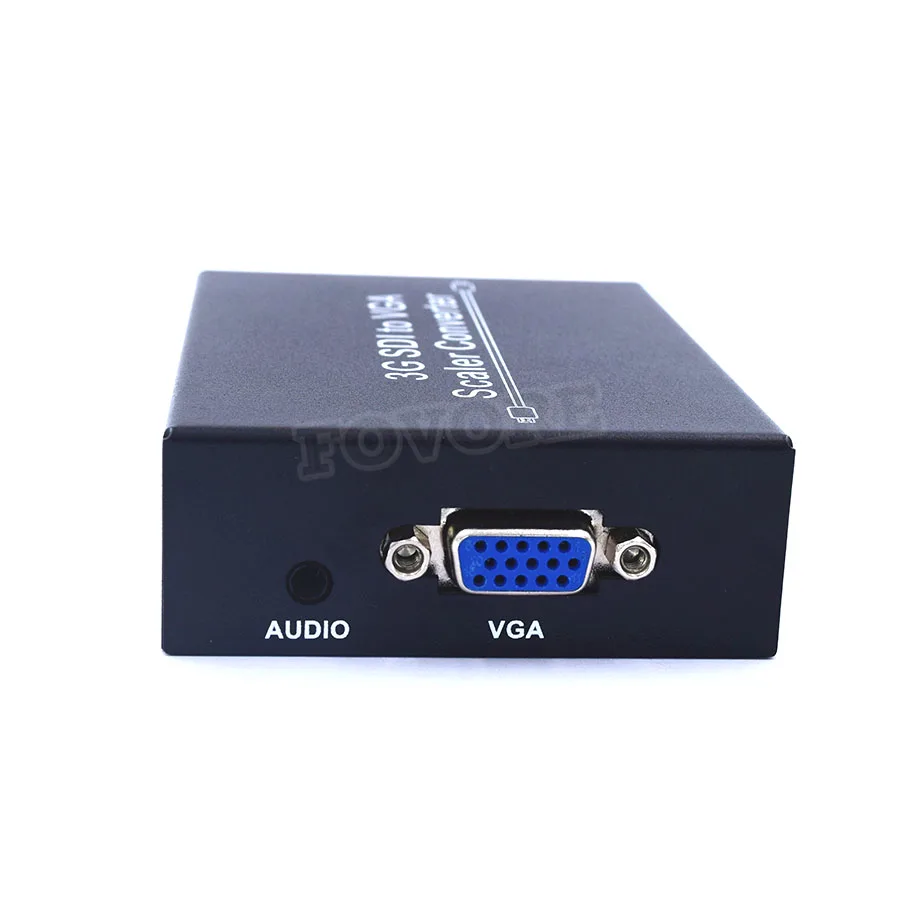

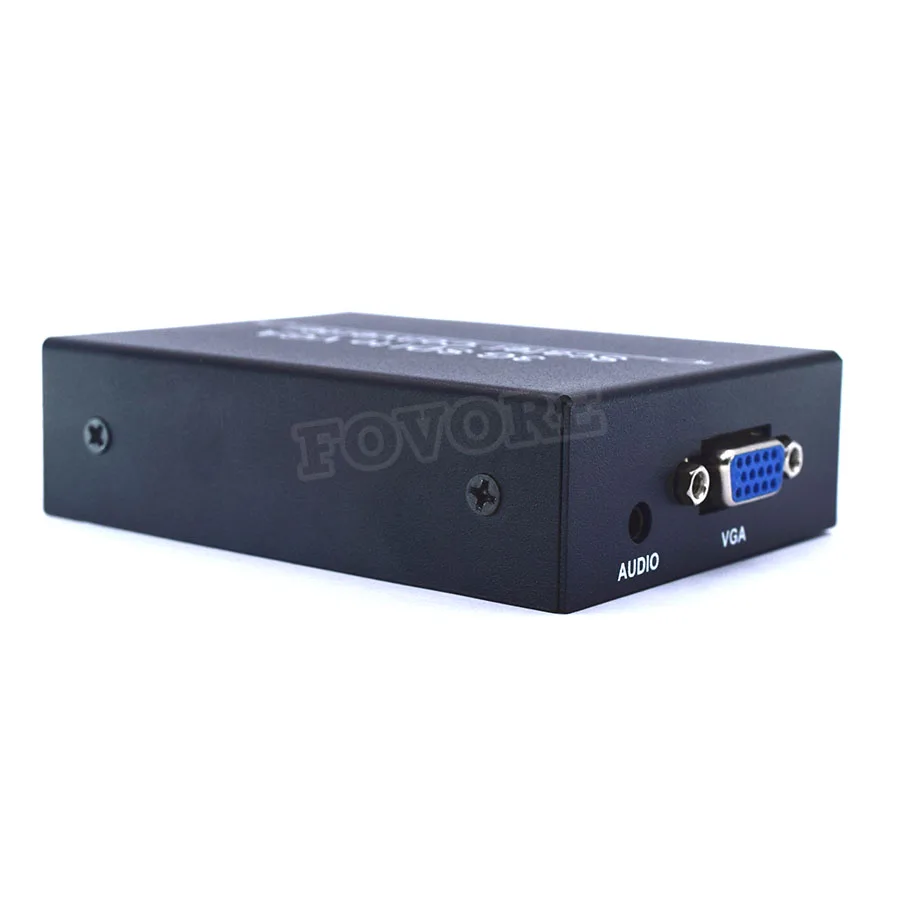

7. Аудио:В этом слоте вы подключаете динамик или усилитель к разъему для наушников для отображения аудиосигнала.
8.VGA:В этом слоте вы подключаете Дисплей VGA к кабелю VGA.

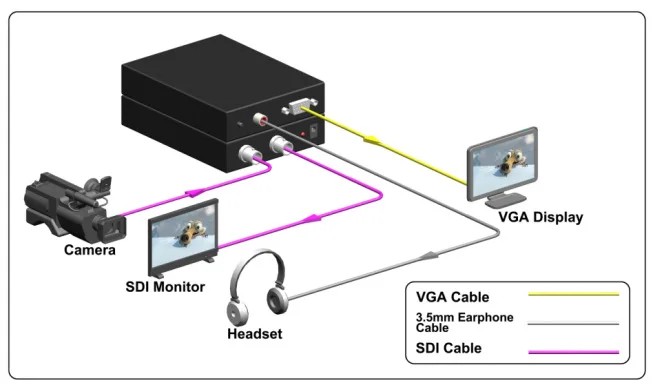

VI. Применение пример
