Детальное подключение HK-7001 продукции

Обзор длинных приводных продуктов RS232

Серия Hightek HK-7001 RS-232 фотоэлектрический изолированный дальний драйвер или Дальний трансивер или Дальний Оптический изолированный трансивер может расширить расстояние связи двух RS-232 устройств для асинхронной связи до 12 км В то же время фотоэлектрической изоляции. Электрические и заземляющие цепи RS-232 устройств на обоих концах полностью изолированы, тем самым защищая коммуникационное оборудование от помех цепи заземления и перенапряжения, значительно повышает надежность и стабильность системы связи. В то же время, оригинальный одноконечный режим передачи RS-232 HK-7001 межкоммуникационной системы используется для асинхронной RS-232 связи «точка-точка» с выделенными линиями для удовлетворения потребностей защиты интерфейса или удаленного общения. HK-7001 серии продуктов имеют четыре, шесть и восемь Lin четыре производственных линии могут передавать пару сигналов данных. Шестипроводные и 8-проводные продукты также могут передавать одну или две пары управляющих сигналов.

Описание параметров продукта для длинного драйвера RS232

Интерфейс: один конец соответствует EIARS-232C и асинхронному протоколу CCITT V.24.

Специальный 4-х ядерный медный провод используется на другом конце

Разъем: RS-232 использует DB9 контактный разъем на одной стороне соединительной линии и DB9 контактный разъем на другой стороне.

Режим передачи: асинхронный, полнодуплексный или однорабочий

Расстояние: 12 км, 24 AWG, 9600 BPS

1 км использует 24AWG wire38.4Kbps

100 км, используя 24AWG wire57.6Kbps

Напряжение изоляции: 2500 Vrms импульсный или 500Vdc непрерывный

Скорость: Максимальная асинхронная 57,6 кбит/с

Источник питания: Серийный порт с автономным питанием

Размер формы: 63 мм x 33 мм x 17 мм

• Вес: 30 г

Использование окружающей среды:-4085, относительная влажность от 5% до 95%.

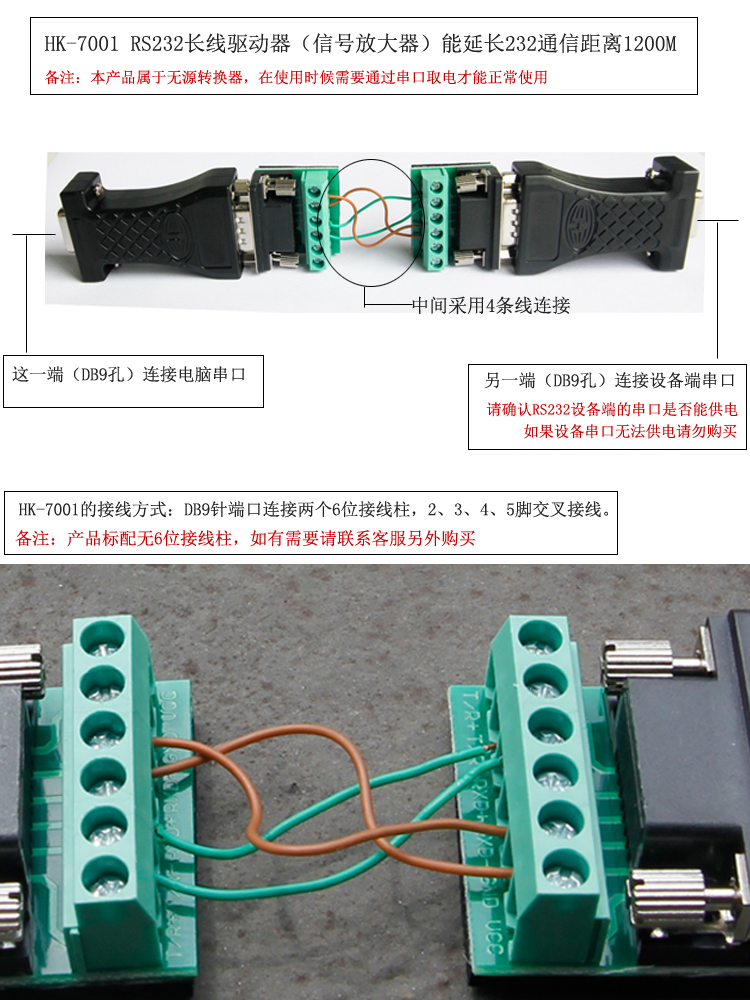

Схема подключения длинного драйвера RS232

HK-7001 компактен и не имеет особых требований к проводникам. Без внешнего источника питания, RS-232 интерфейс может быть непосредственно вставлен в устройство. Очень удобно в использовании. Продукты серии HK-7001 широко используются в RS-232 связи, многопользовательском терминале и хост-соединении, системе дистанционного управления, коммутационном терминале с программным управлением, спутниковом приемнике и т. д.

Характеристики/Устранение неисправностей длинного драйвера RS232

1. RS-232 дальность связи увеличена до 1,2 км.

2. Выравнивание передачи тока, сильная способность анти-помех

Три. Использование фотоэлектрической изоляции для предотвращения перенапряжения ЦЕПИ ЗАЗЕМЛЕНИЯ и перенапряжения оборудования

4. Напряжение изоляции: 2500 Vrms импульсный или 500 Vdc непрерывный

5. Поддержка RS-232 асинхронного стандарта связи

6. Прямой ввод RS-232 интерфейса, прост в использовании

7. Нет необходимости в внешнем источнике питания

8. Использование частных или общественных линий.

9. Скорость передачи может достигать 57,6 кбит/с.

10. Полный дуплекс или полудуплекс, небольшой

Устранение неполадок

1. Сбой передачи данных

A. Проверьте правильность подключения к интерфейсу RS-232.

B. Проверьте правильность подключения выходного интерфейса RS-232.

C. Проверьте, хорошо ли подключены клеммы.

2. Потеря данных или ошибка

A. Проверьте соответствие скорости передачи данных и формата на обоих концах оборудования передачи данных.

Функциональное описание длинных приводных продуктов

HK-7001 описание функции драйвера длинной линии:

RS-232C интерфейс: с помощью разъема DB25

Тип клеммы: RS-232C (DB25 конец отверстия), подключенный непосредственно к DTE устройству

Использование линий передачи: Используйте четыре медных провода

Режим подключения: Дистальный 2 разъема DB25 2-3, 3-2, 7-20, 20-7

При подключении двух продуктов удаленный DB25 симметричен

Источник питания: питание от одного из TXD, RTS и DTR, даже если только TXD может работать должным образом.

Сигнал передачи: двунаправленная передача TXD и RXD
