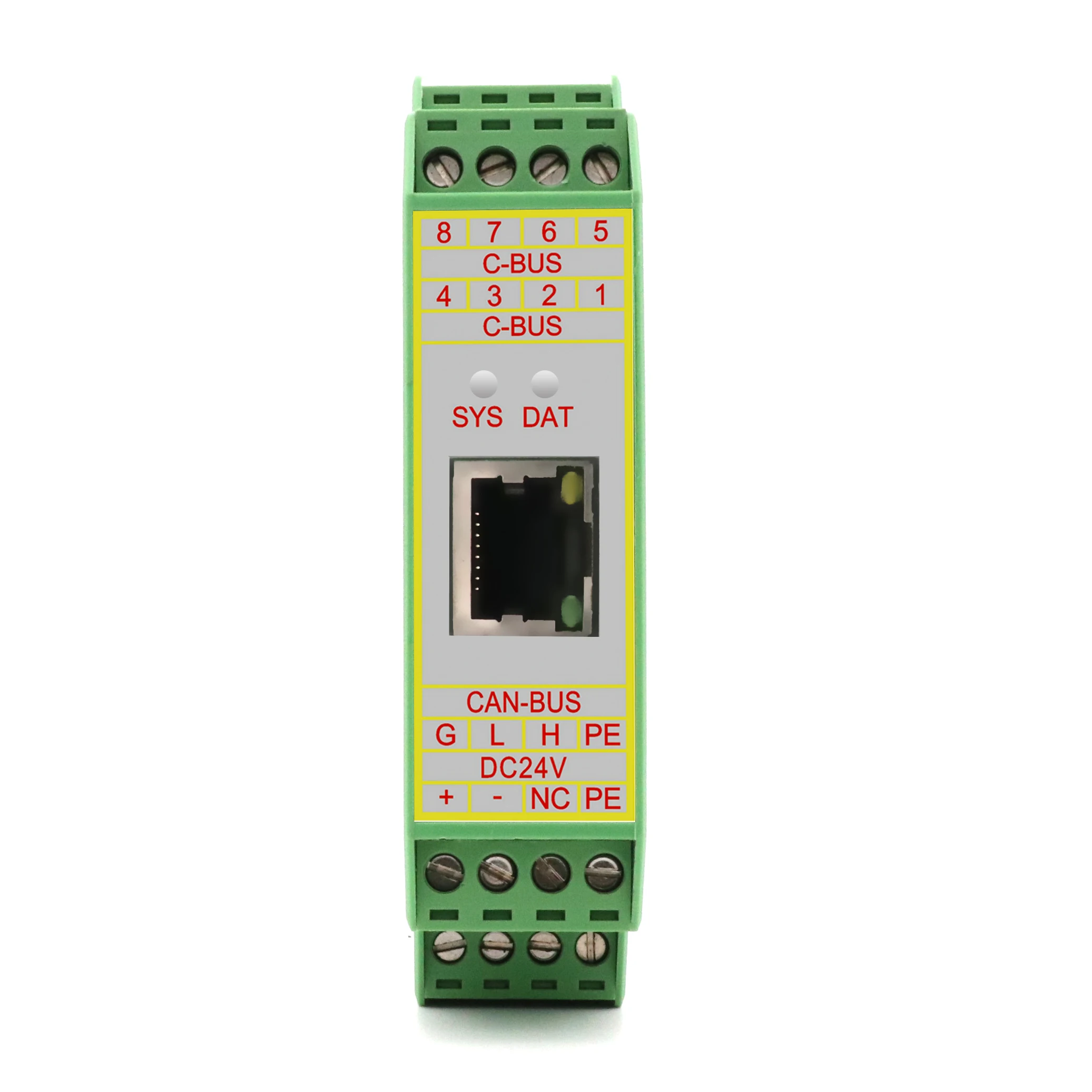

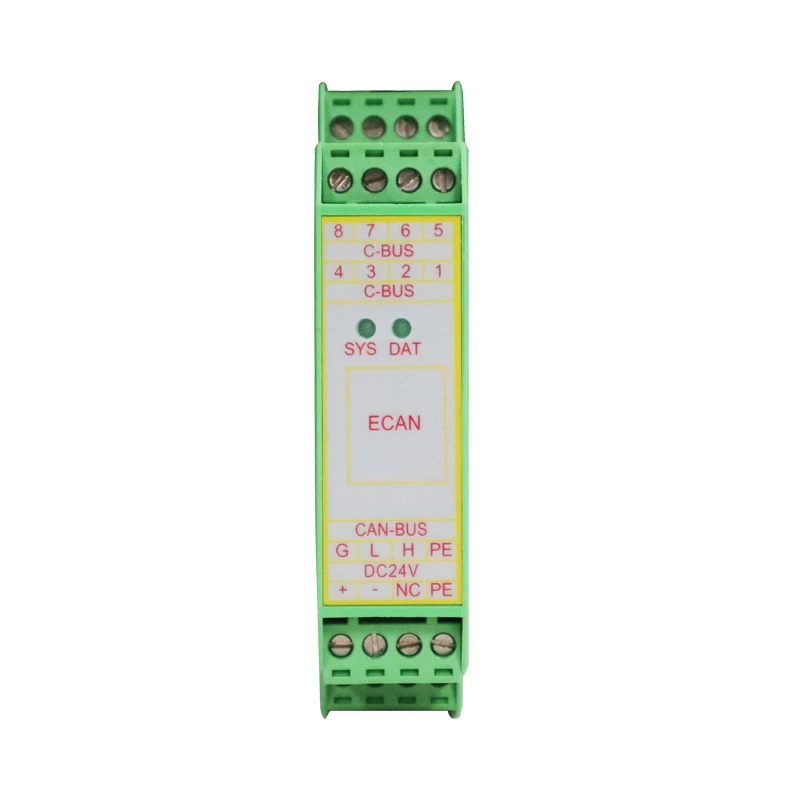

Конвертер Modbus RTU в CAN bus промышленного класса с din рейкой который используется для

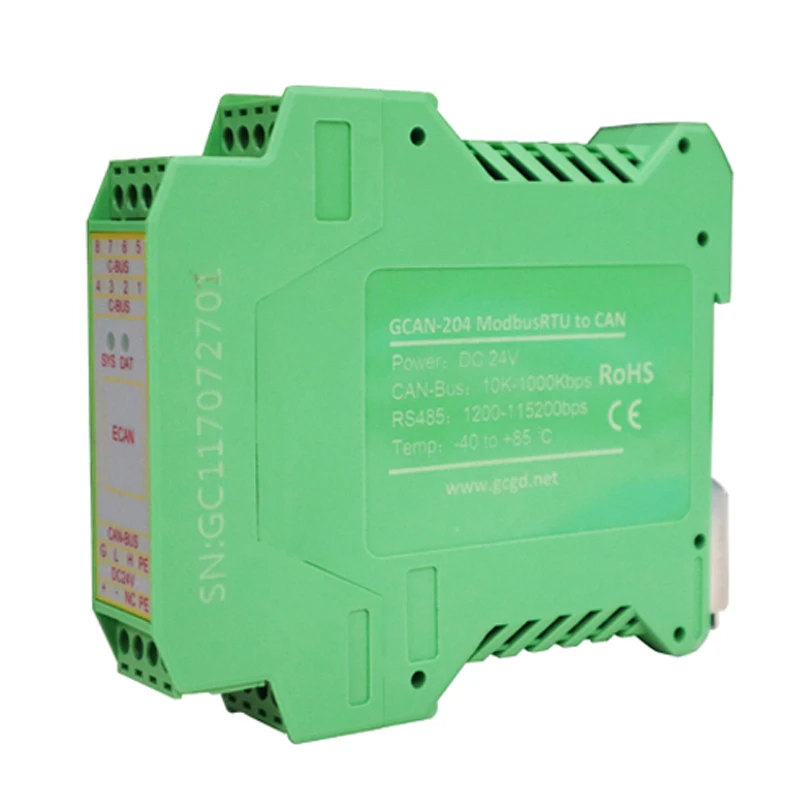

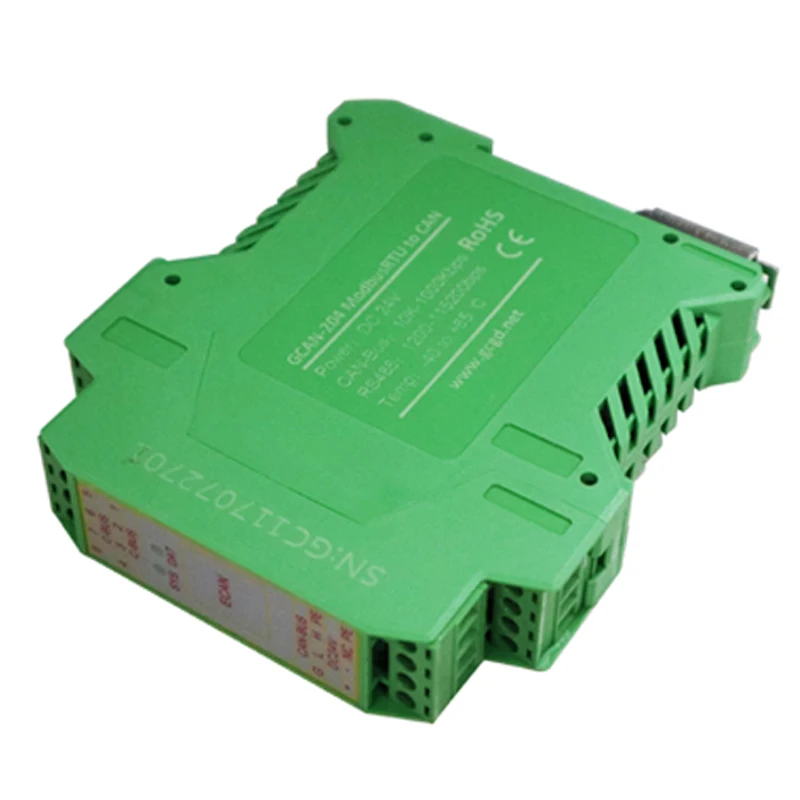

Преобразователь шины Modbus для связи Интегрированный протокол modbusTCP / RTU slave Поддержка пользовательский протокол Сертификаты CE, RoHS Описание продукта: GCAN-204 преобразователь имеет один CAN-Bus интерфейс, один последовательный интерфейс. В GCAN-204 интегрирует протокол Modbus RTU. С GCAN-204, пользователь может использовать последовательной шины подключаться к другим оборудованием (с протоколом Modbus RTU) получить доступ к шине can-bus интерфейс связи. GCAN-204 интегрировал изоляции модуль защиты. С помощью фиксированной железной дороги DIN, может быть легче интегрировать в шкаф управления. Параметр продукта



Соединение Последовательный интерфейс Клеммные блоки Может интерфейс Клеммные блоки Интерфейс характеристики Последовательный интерфейс Стандартный RS485 интерфейс Скорость передачи данных с последовательным портом 600bps ~ 115200bps Может интерфейс Стандарт ИСО 11898, CAN2. 0A/B Скорость передачи данных и 1000K, 500K, 250K, 200K, 125K, 100K, 50K, 20K Электрическая изоляция 1500V,DC-DC Может нагрузочный резистор Нет. Вы можете добавить его между CAN_H и CAN_L, если вам это нужно. Мощность питания Мощность напряжение питающей сети + 9 ~ 30 В постоянного тока Мощность потребляемый ток Максимальная мощность 20 мА (24 В постоянного тока) К окружающей среде испытания Рабочая температура -40 ℃ ~ + 85 ℃ Рабочая влажность: 15% ~ 90% RH, без конденсата Испытание на соответствие требованиям Эмс EN 55024:2011-09 со стандартом EN 55022:2011-12 Класс защиты IP 20 Основная информация Размер контура 114,5 мм * 99 мм * 78,1 мм Вес 120 г

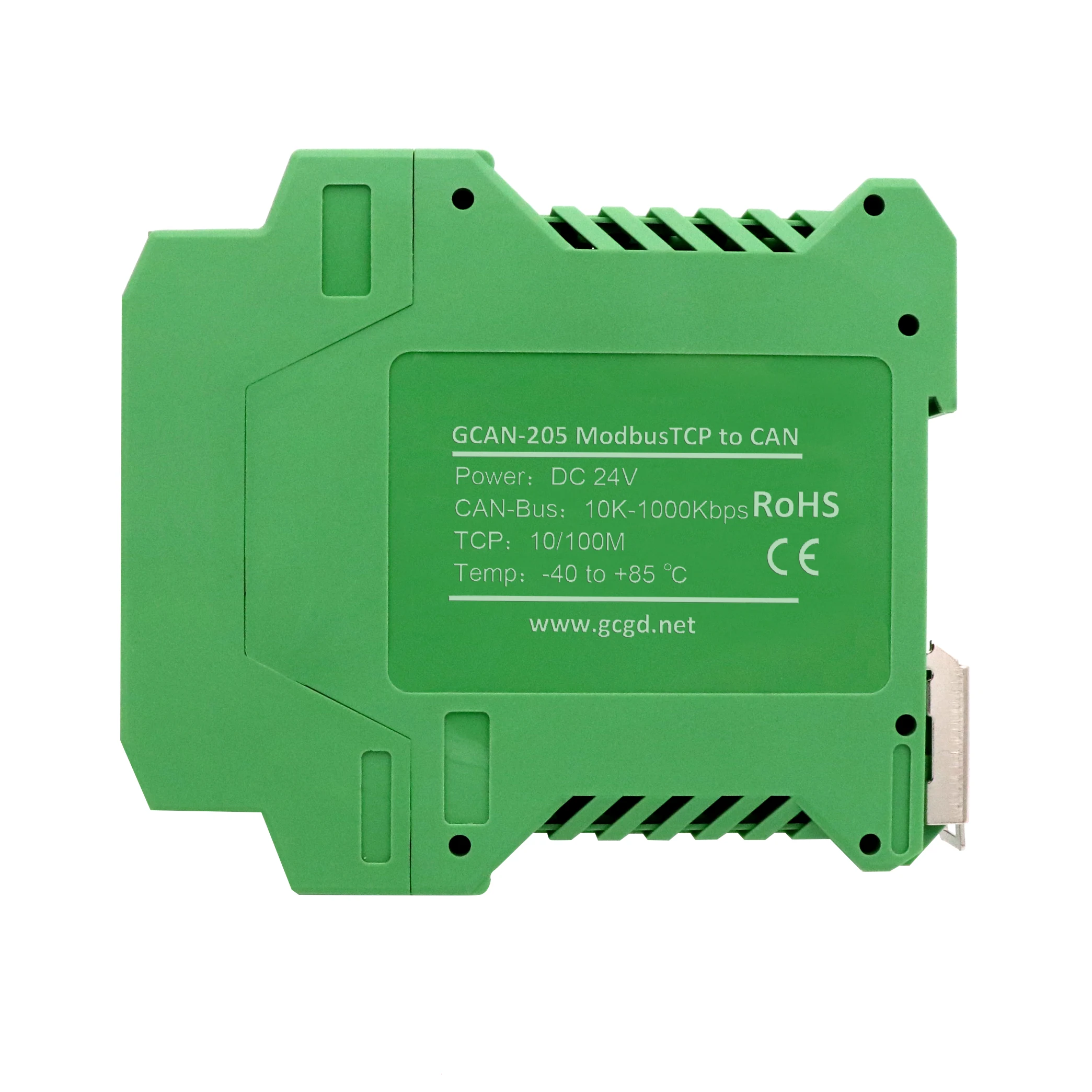

Размер продукта GCAN-204 Модуль ModbusRTU к CAN GCAN-205 Модульный модуль ModbusTCP ModbusДля того, чтобыМожет Функция Схема Modbus автобус Функция код 03,04 Функция код 06,16 Modbus Вход Регистрация Вы можете получить FIFO Выходом Modbus регистр Можете отправить FIFO Вы можете получать данные Может передает данные Подключению CAN-шины Исторический воспроизведения данных Modbus регистр Привязать первый регсер addr.N и может ID Запись данных в CAN-Bus Данные CAN-Bus для регистрации Данные CAN-Bus Ниже представлены детали параметров настройки, когда получите/передаете данные. COB-ID:Начальное положение регистра Modbus соответствует ID кадра CAN Формат кадра:Установите формат оправы (Стандартный/расширенный) Рамка Тип:Установите тип оправы (Data / RTR) Modbus по адресу:Идентификация кадра может совпадать с начальной позицией регистра Modbus Длина:Можно скомбинировать длину данных, максимальное значение 8   Режим работы Режим трасса Когда Modbus master записает соответствующие адресные данные Modbus с инструкцией 06. Если Данные изменятся, это вызовет соответствующую передача данных CAN. Режим таймера Потребители могут задать интервал времени в «отправить таймер», передача может кадр данных циркулярно. Ввод десятичного числа, единица измерения-миллисекунды. Например, вход «1000» может быть транзистором _ x001f _ x001f_mit один раз с интервалом в 1000 мс.   Руководство пользователя



GCAN-204 (для того, чтобы Modbus RTU) конвертер Руководство пользователя (кликните для просмотра)



Применение сценариев Сравните адрес регистра Modbus и CAN ID. Можно подключать оборудование связи Can bus к сети Modbus для сбора и управления. Упаковочный лист

2-5 дней после получения оплаты авиакурьерской службой. Пост-продажное обслуживание Наша основная продукция-это независимые исследования и разработки. Мы обеспечиваем один год бесплатной послепродажной гарантии, бесплатное пожизненное программное обеспечение и техническое обслуживание, если у вас есть какие-либо вопросы, наш инженер по послепродажному обслуживанию ответит вам, пожалуйста, не стесняйтесь покупать.
