Wiegand WG26/WG34/WG66 в RS485 преобразователь двунаправленная передача RS485 в Wiegand конвертер

Этот WG-RS485 конвертер адаптивный WG26-WG80 формат включает: WG26/34/35/36/37/40/42/50/56/66/80

1. Введение

Большинство контроллеров контроля доступа на рынке используют интерфейс Wiegand (WG) для подключения к кардридеру. Стандартное расстояние передачи WG составляет 100 метров, что на самом деле составляет 20-60 метров, если расстояние между контроллером контроля доступа к двери и кардридером обычно слишком велико, что приведет к тому, что контроллер не получит информацию от картридера.

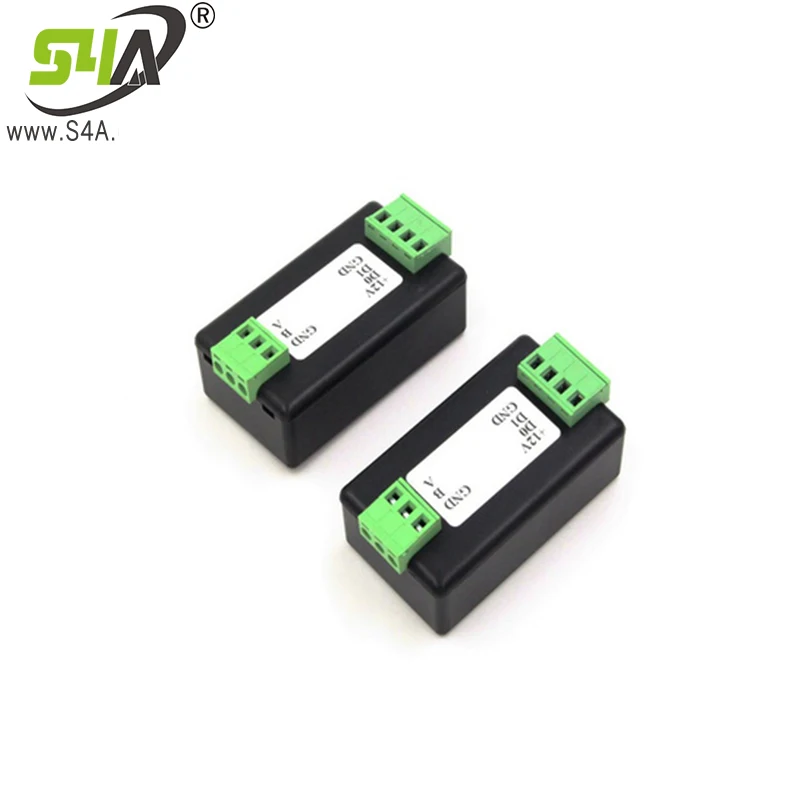

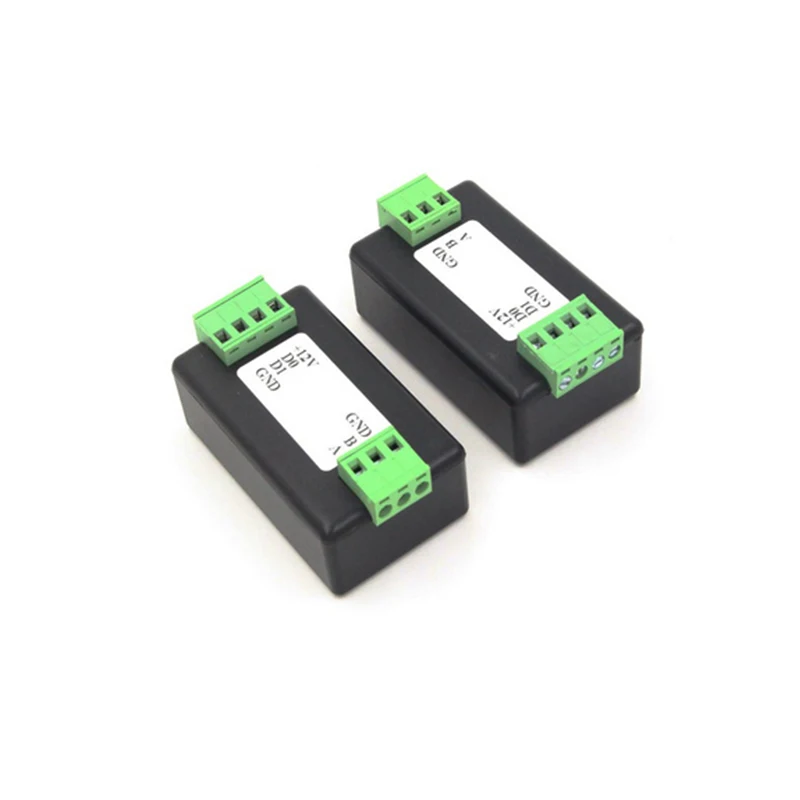

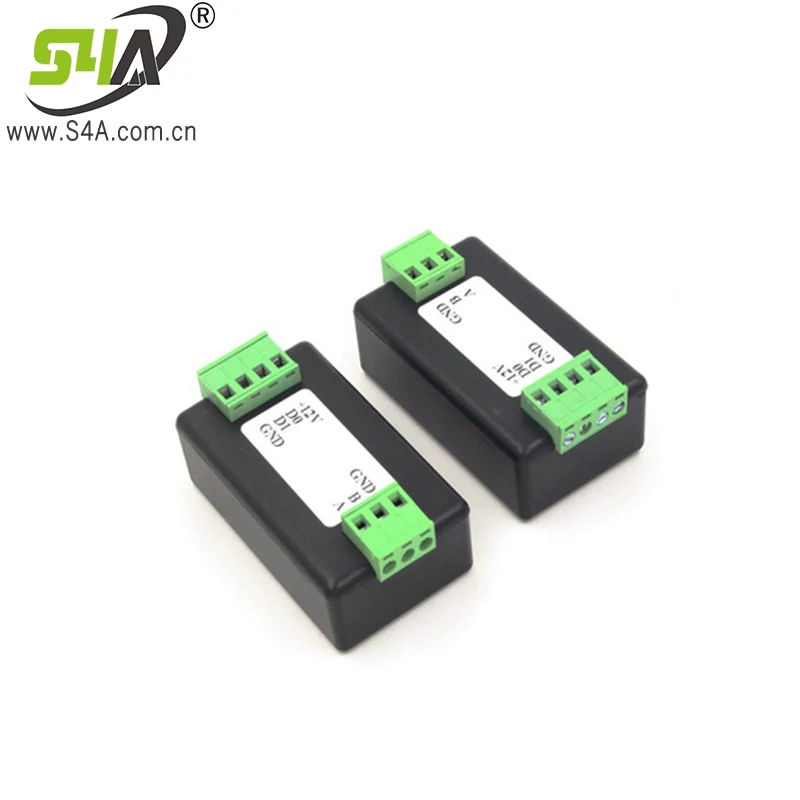

Для решения этой проблемы мы разработали расширитель сигнала Wiegand (дистрибьютор). Путем преобразования вывода WG картридера в сигнал 485, используя преимущество передачи 485, расстояние передачи сигнала WG значительно увеличивается до теоретического максимального уровня 1200 метров. Преобразователь WG to 485 оснащен чипом обработки MCU с высокой защитой от помех, он автоматически определяет рабочий статус оборудования, И автоматически сбрасывает и сбрасывает, когда работа является ненормальной, чтобы гарантировать, что конвертер никогда не рухнет. Внешние размеры конвертера: 71 X41 X 23 мм, с помощью промышленных разъемов для обеспечения удобной и надежной проводки, и может работать стабильно на 7X24 в течение длительного времени. Он работает на 7X24 на фактическом сайте уже более 5 лет.

Расширитель адаптируется к формату WG26-WG80 и поддерживает HID, SIEMENS, Honeywell, центральный контроль, микрофермерство, Hikvision и т. Д. Различные картридеры бренда, машины по распознаванию отпечатков пальцев, машины распознавания лиц, устройства для чтения карт Bluetooth и другие устройства.

2. Особенности расширителя WG

RS485 теоретическое максимальное расстояние передачи 1200 метров, измеренное 500 метров +

Расширитель не делит конец приема и конец отправки.

И передатчик, и приемник должны питаться, источник питания 9-24 В/30 мА

Отправка может поделиться питанием с кардридером.

Формат адаптивной WG26-WG80, включая: WG26/34/35/36/37/40/42/50/56/66/80

Задержка сигнала составляет около 50-150 мс

3. Установка и использование расширителя Wiegand и дистрибьютора

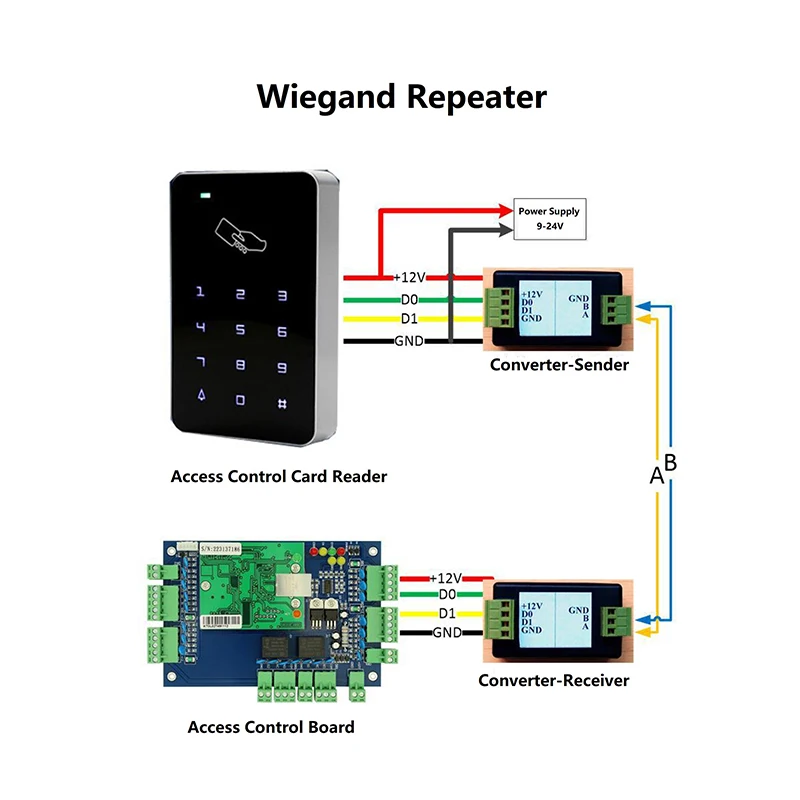

Метод проводки «один в один» (расширитель)

Расширитель состоит из преобразователя отправки и приемный преобразователь.

Преобразователь отправки подключен к кардридеру, и приемный преобразователь подключен к контроллеру.

Среди них D0/D1/GND/+ 12 В преобразователя подключается к D0/D1/GND/+ 12 В картридера/контроллера соответственно.

Блок питания может быть разделен с WG ридером/контроллером питания. Используйте кабель витой пары для подключения A-A B-B между преобразователями отправки и приема, как показано на рисунке:

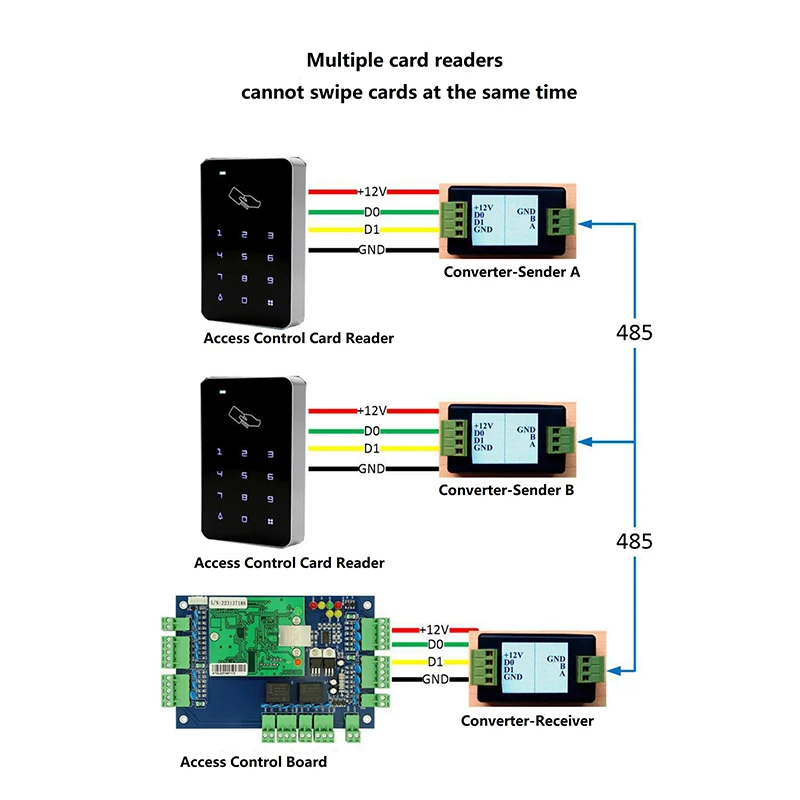

Несколько один к одному метод подключения

Метод многократного подключения может совместно отправлять Выходные сигналы нескольких читателей WG на один контроллер. Этот метод проводки требует, чтобы только один считыватель WG одновременно выходил сигнал. Если несколько считывателей WG выводят сигналы одновременно, этот метод не может быть использован. Преимущество этого метода заключается только в 1pcscontroller.

В частности, itis состоит из нескольких передающих преобразователей и приемный преобразователь. РГ считывающая головка подключается к передачи постоянного тока в переменный конвертер, и приемный преобразователь подключен к интерфейс Wiegand контроллера, а также контроллер обеспечивает питание. Используйте Кабели Витой Пары между преобразователями для подключения A-A B-B (до 8 преобразователей можно подключить параллельно одновременно), как показано на рисунке:

Считыватель не может одновременно использовать карту

Параллельное подключение Макс 8 шт

4. Источник питания:

Приемник и преобразователи Передатчика должны использовать источник питания 915/10A, со статическим рабочим током около 20 мА. Принимающий конец может напрямую использовать источник питания 12 В интерфейса WG контроллера доступа, И отправка может поделиться источником питания с читальной головкой WG или может быть подключена к внешнему адаптеру питания 9-12 В.

5. Пожалуйста, обратите внимание на следующие моменты при установке и использовании расширителя

● GND картридера должен быть соединен с GND конвертера отправки;

● GND платы контроля доступа должен быть соединен с GND приемный преобразователь;

● Сетевой кабель категории 5/6 может использоваться в качестве линии передачи сигнала;

● Считыватель карт должен питаться отдельно, если он находится на расстоянии более 100 метров от основной платы управления доступом;

● Если вам нужно поставить питание на панель управления доступом, лучше подключить остальную часть сетевого кабеля параллельно источнику питания, и всего одна пара проводов для передачи 485 сигналов;

● Если вы не можете получить сигнал, откройте крышку конвертера и наблюдайте за изменением индикатора светильник:

Рабочее состояние: Красный светильник включен;

Отправка: синий светильник горит при проводке карты;

Приемный конец: зеленый светильник включается при получении сигнала;

● Конвертер 485 терминал GND не может быть подключен при нормальных обстоятельствах, только AB два провода, например, с помощью экранированной линии передачи может быть подключен к защитному слою;

● Расширители должны использоваться парами для того, чтобы нормально работать, и пользователь должен сам декодировать номер карты при индивидуальном использовании;

● Расширитель поддерживает различные устройства вывода сигнала Wiegand, такие как клавиатура для считывателя паролей, машина для распознавания отпечатков пальцев, машина распознавания лиц и т. д.;
