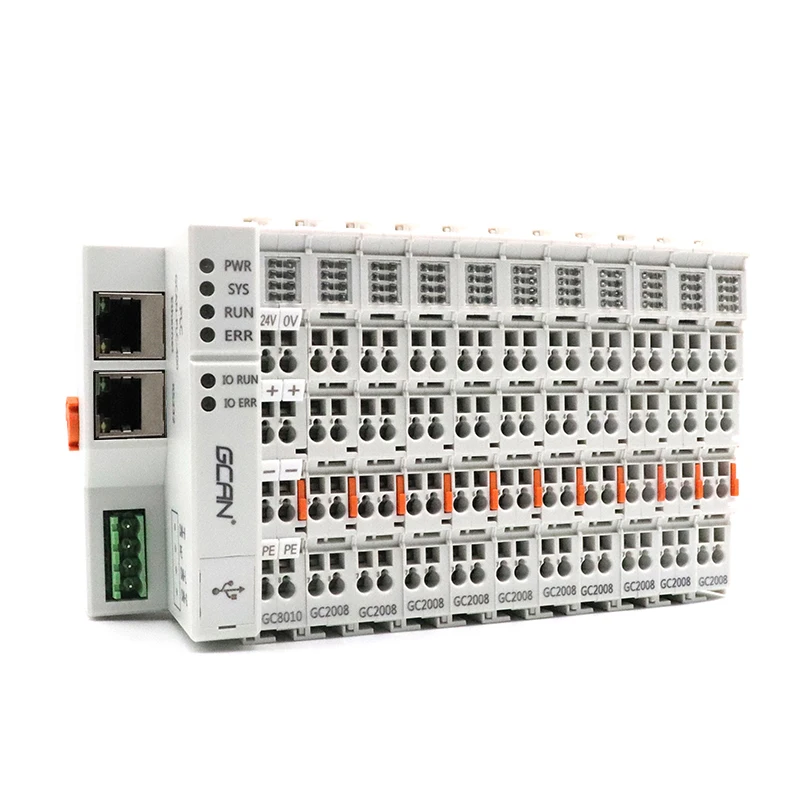

Новый оригинальный GCAN micro PLC с программным обеспечением ethernet подключен к HMI для

Горячий продукт PLC муфта с

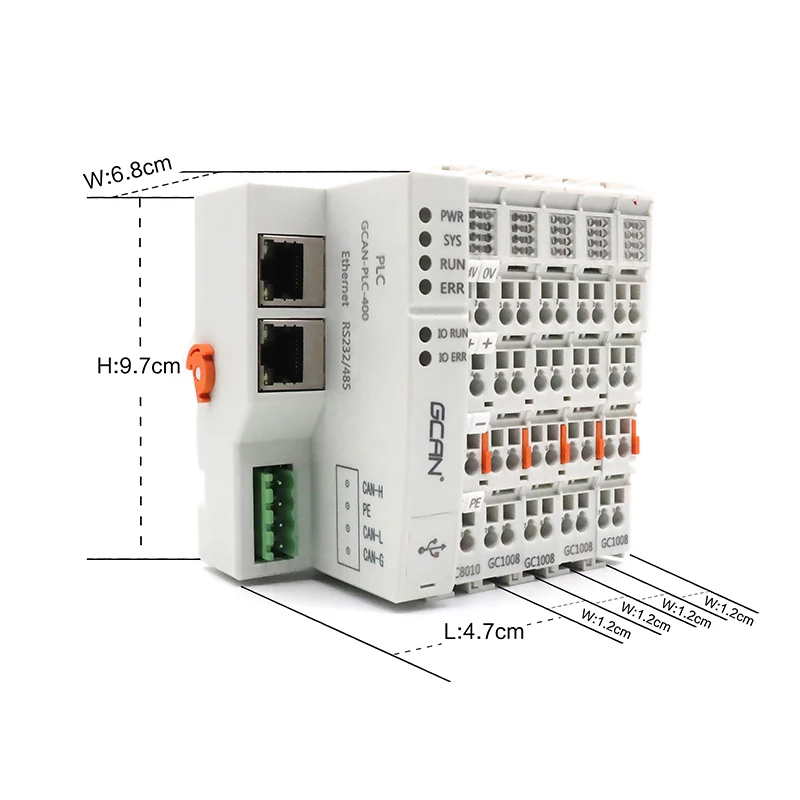

Программируемый контроллер Высокая Вычислительная и обрабатывающая способность Компактный дизайн, маленький размер Интерфейс связи CANopen и ethernet Поддержка 5 языков стандарта IEC61131-3 Описание товара GCAN-PLC модуль состоит из программируемого модуля управления (GCAN-PLC-400/510) и нескольких модулей ввода/вывода (GC-1008/2008/...). Модуль управления использует высокоскоростной процессор и обладает мощной вычислительной и обрабатывающей способностью. Модуль управления также имеет различные интерфейсы связи на местах, которые пользователи могут использовать для подключения к соответствующей сети и общения с другими устройствами. GCAN-PLC серии могут быть запрограммированы на 5 языках программирования в соответствии с IEC 61131-3, в том числе: SFC (схема последовательной функции), LD (схема лестницы), FBD (функциональный блок), ST (структурный текст), IL (таблица инструкций), это делает программу PLC легкой для трансплантации. IEC 61131-3 также позволяет использовать несколько языков программирования в одном PLC, позволяет разработчикам программ выбирать наиболее подходящий язык программирования для каждой конкретной задачи, И позволяет различным программным модулям в одной и той же программе управления записываться на разных языках программирования.   Размер изделия Дисплей интерфейса продукта Индикатор питания Интерфейс Ethernet Контроллер питания 24V вход Интерфейс RS232/485 IO power Интерфейс CAN bus Экранированный провод Параметры продукта



CANopen скорость передачи данных поддерживает 1000k, 500k, 250k, 125k, 100k, 50k 10k Поддержка режима PDO Синхронизация, looping, event-driven, опрос Клеммные модули До 32 модулей автобусного терминала Передача 4 PDOs ( CANopen) и получите 4 PDOs ( CANopen) Режим конфигурации Автоматическая конфигурация Интерфейс CAN Один открытый 4 терминала Источник питания 24 В постоянного тока (-15%/+ 20%) Входной ток 70 мА + (общий ток GC-bus), максимум 2 А Пусковой ток Около 2,5 раз A постоянного тока Контакты питания Максимум 24 В постоянного тока/максимум 10 А Электрическая изоляция 1500 Vrms Рабочая температура -40,00 ℃ ~ 85,00 ℃ Рабочая мягкость 95% RH, без конденсации Тест EMC EN 55024-2011-09;EN 55022-2011-12 Класс IP IP 20 Вес 100 г

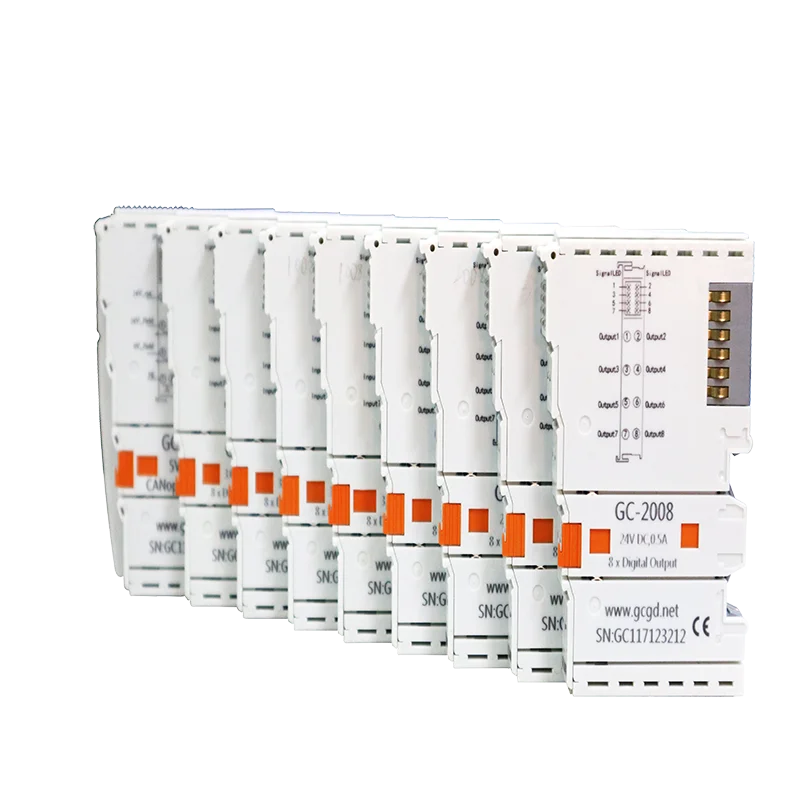

Выбор модуля ввода/вывода



Основной модуль управления Основная частота Цикл сканирования GCAN-PLC 400 168 м 1 мс GCAN-PLC 510 400 м 0,2 ms Модуль ввода/вывода Тип Характеристика Сигнал Канал Цифровой
Вход GC-1008 PNP, фильтрация 3,0 ms 24 В постоянного тока 8-канальный GC-1502 Добавить/вычесть 24 В постоянного тока, 100 кГц Счетчик 2-канальный Цифровой
Выход GC-2008 PNP,Imax = 0.5A 24 В постоянного тока 8-канальный GC-2204 4-релейный выход 230V AC/DC 30 В постоянного тока 4-канальный видеорегистратор GC-2302 24 В постоянного тока, 0.1A ШИМ 2-канальный Аналоговый
Вход GC-3604/3624 -5 В ~ + 5 В/-10 В ~ + 10 в, 16 бит -5 В ~ + 5 В/ -10 В ~ + 10 в 4-канальный видеорегистратор GC-3644/3654 0 ~ 20 мА/4 ~ 20 мА, 16 бит 0 ~ 20 мА/4 ~ 20 мА 4-канальный видеорегистратор GC-3664/3674 0 ~ 5 В/0 ~ + 10 в AI,16 бит 0 ~ 5 В/0 ~ + 10 в 4-канальный видеорегистратор GC-3804 PT100,16 бит, 2 провода PT100 4-канальный видеорегистратор GC-3822 PT100,16 бит, 3 провода PT100 2-канальный GC-3844/3854/3864 K/S/T Термопара 4-канальный видеорегистратор Аналоговый

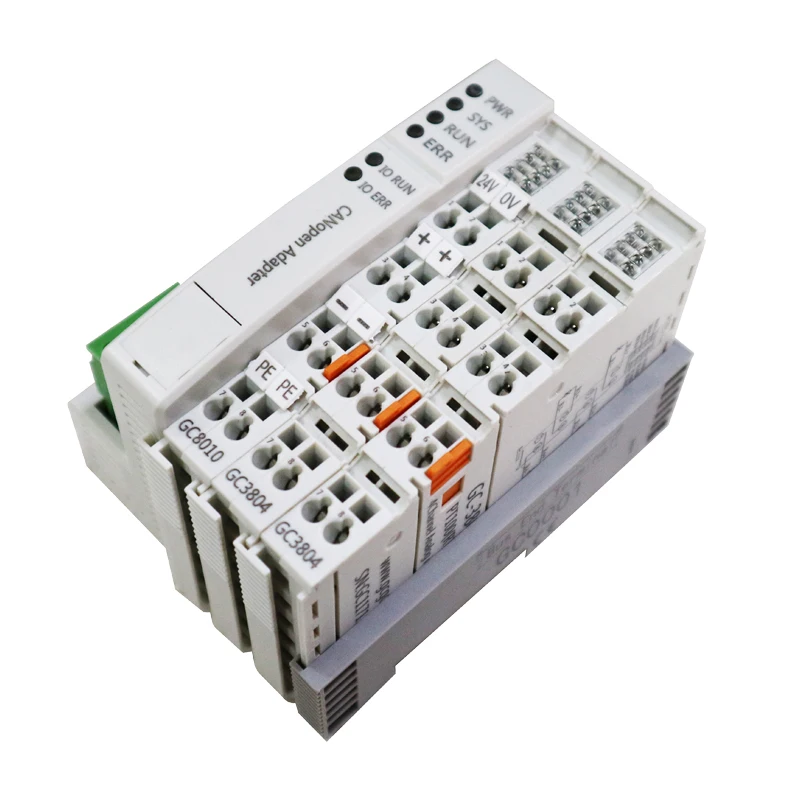

Выход GC-4602/4622 -5 ~ + 5 В/-10 ~ + 10 в, 16 бит -5 ~ + 5 В/ -10 ~ + 10 в 2-канальный GC-4642/4652 0 ~ 20 мА/4 ~ 20 мА, 16 бит 0 ~ 20 мА/4 ~ 20 мА 2-канальный GC-4662/4672 0 ~ 5 В/0 ~ + 10 в, 16 бит 0 ~ 5 В/0 ~ + 10 в 2-канальный RS232/485 расширение Расширение GPRS Расширение WIFI GC-6101 GC-6201 GC-6501 Примечание: GCAN-IO-8000/8100-это не основной модуль управления PLC, а модуль удаленного ввода-вывода. GCAN-IO-8000-это адаптер CANopen, а GCAN-IO-8100-адаптер Modbus RTU.



Гибкое программирование
Быстрая реакция системы Серия GCAN-PLC использует встроенную немецкую систему ядра в реальном времени, которая не только обладает высокой производительностью в реальном времени и способностью к обработке, но также поддерживает программы с 5 языками программирования, указанными в стандарте IEC 61131-3, включая SFC, LD, FBD, ST и IL. Гибкое использование известных языков программирования может сократить цикл разработки проекта. Интеграция общей коммуникации Автобус без расширения Серия GCAN-PLC была интегрирована с RS232, Ethernet и CAN, три общих промышленных интерфейса связи на fieldbus, которые могут быть запрограммированы для реализации автобусной связи и сетей. Если пользователи хотят реализовать Modbus, CANopen и другие протоколы связи, мы предоставим пользователям образцы программ для их справки. Интерфейс Ethernet Интерфейс RS232/485 Интерфейс CAN bus Увеличивайте количество IO случайным образом Серия GCAN-PLC может увеличить количество модуля IO в соответствии с фактическими потребностями пользователей. Может быть расширен до 256 модулей. Пользователи могут свободно выбирать тип IO, например: модуль аналогового количества, цифровой модуль количества и т. д. GCAN-PLC serise очень маленький размер, пользователи могут расширить различные функции в компактном пространстве. Может удовлетворить потребности различных клиентов. Не нужно использовать специализированный инструмент для загрузки Серия GCAN-PLC может загружать программу с помощью обычного кабеля Micro USB, что означает, что пользователи должны использовать только Обычный кабель для передачи данных на android, чтобы завершить отладку и загрузку программы. Нет необходимости покупать специальный загрузчик может сэкономить стоимость, и не будет никакой линии загрузки в области отладки, вызванной работой, не может продолжить. Руководство по эксплуатации



Руководство пользователя. Pdf

Программа SOftware

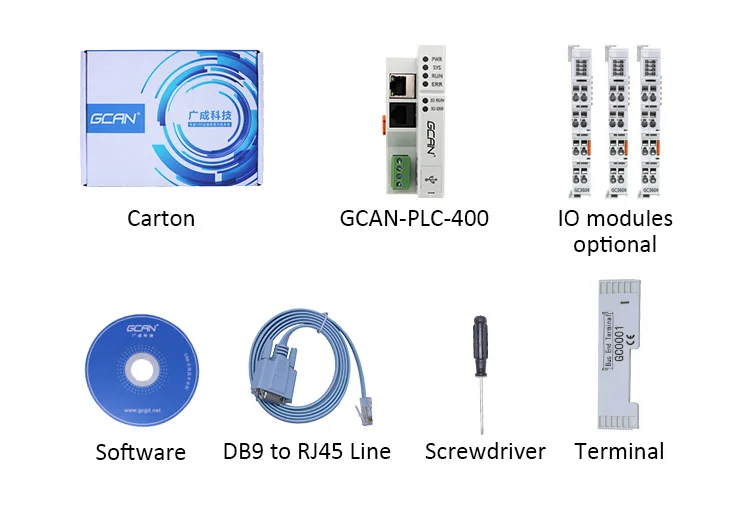

Применение GCAN-PLC-400 контролирует Серводвигатель через CANopen, а затем контролирует подшипники через Серводвигатель для достижения механического управления. Через Настройку ключа, светодиодный режим работы и результат вывода передаются на экран через Modbus для пользователей, чтобы смотреть. Компьютер отправляет данные в ПЛК удаленно через сеть (TCP), и ПЛК отправляет импульсы для управления работой двигателя. Вопросы и ответы В: вы торговая компания или производитель? О: GCAN Technology является производителем с собственной командой R & D и производственной линией, которая может контролировать качество от источника и поддержки настройки и OEM.   В: сколько времени занимает Доставка? О: обычно в течение 1-3 дней. Или 5-7 дней, если количество большое. Пожалуйста, свяжитесь с нами для получения более подробной информации.   В: предоставляете ли вы образцы? Это бесплатно или дополнительно? О: минимальный объем заказа-1 шт. по обычной цене.   В: каковы ваши условия оплаты? О: оплата <= 1000USD, 100% предоплата. Оплата> = 1000USD, 30% T/T заранее, баланс перед пересылкой.   Упаковочный лист Послепродажное обслуживание Все наши основные продукты являются независимыми исследованиями и разработками. Мы предоставляем один год бесплатной гарантии после продажи, пожизненное бесплатное программное обеспечение и техническую поддержку, если у вас есть какие-либо вопросы, наш послепродажный инженер ответит вам, пожалуйста, не стесняйтесь покупать.
