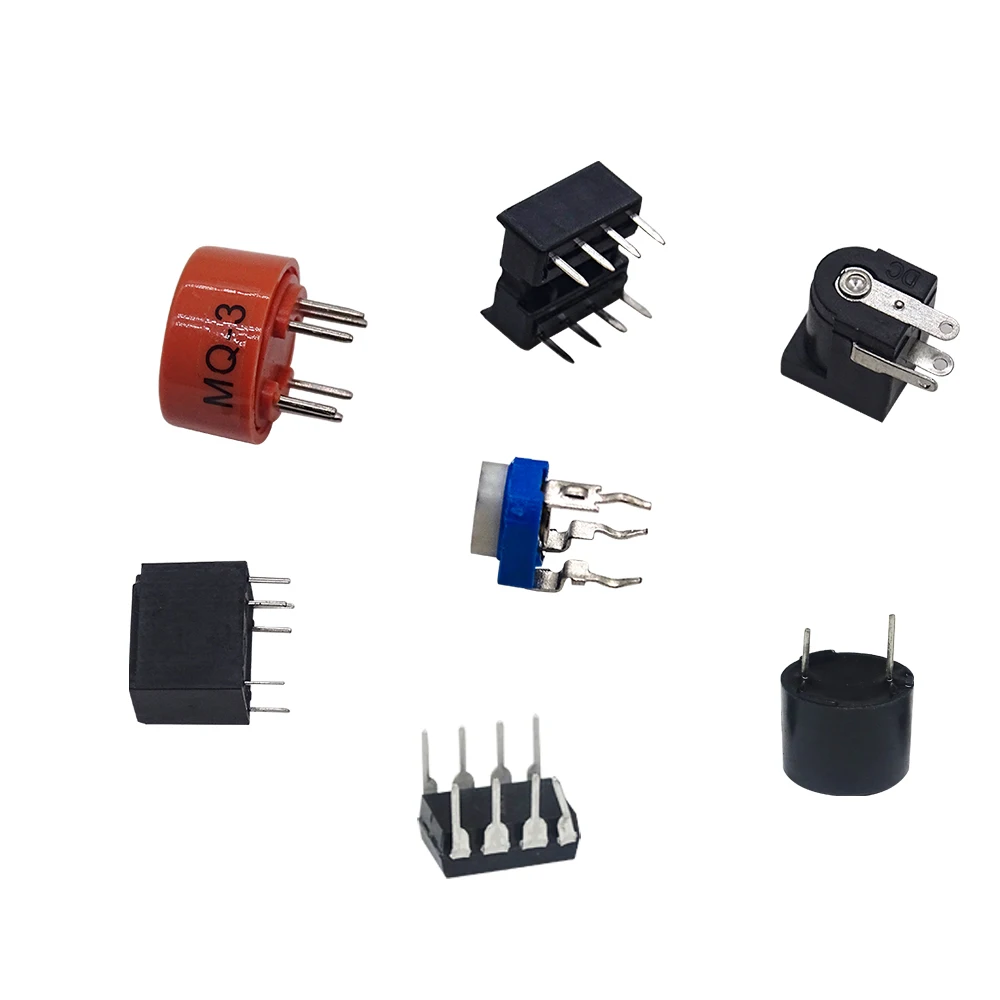

Набор тестеров для определения уровня алкоголя mq-3 модуль MQ-3 датчик запчасти

Набор тестеров для определения уровня алкоголя mq-3 модуль MQ-3 датчик запчасти

Функция: схема сигнализации о концентрации алкоголя эта схема в основном представляет собой схему управления сигналом тревоги, сформированную mq-3 группы чувствительных к газу датчиков. Когда алкогольный пар существует в среде, где находится Датчик mq-3, проводимость датчика увеличивается с увеличением концентрации алкогольного пара. Содержание спирта в окружающей среде можно определить путем измерения последовательного частичного напряжения между датчиком и фиксированным сопротивлением.

Рабочее напряжение: 5-7,5 В постоянного тока

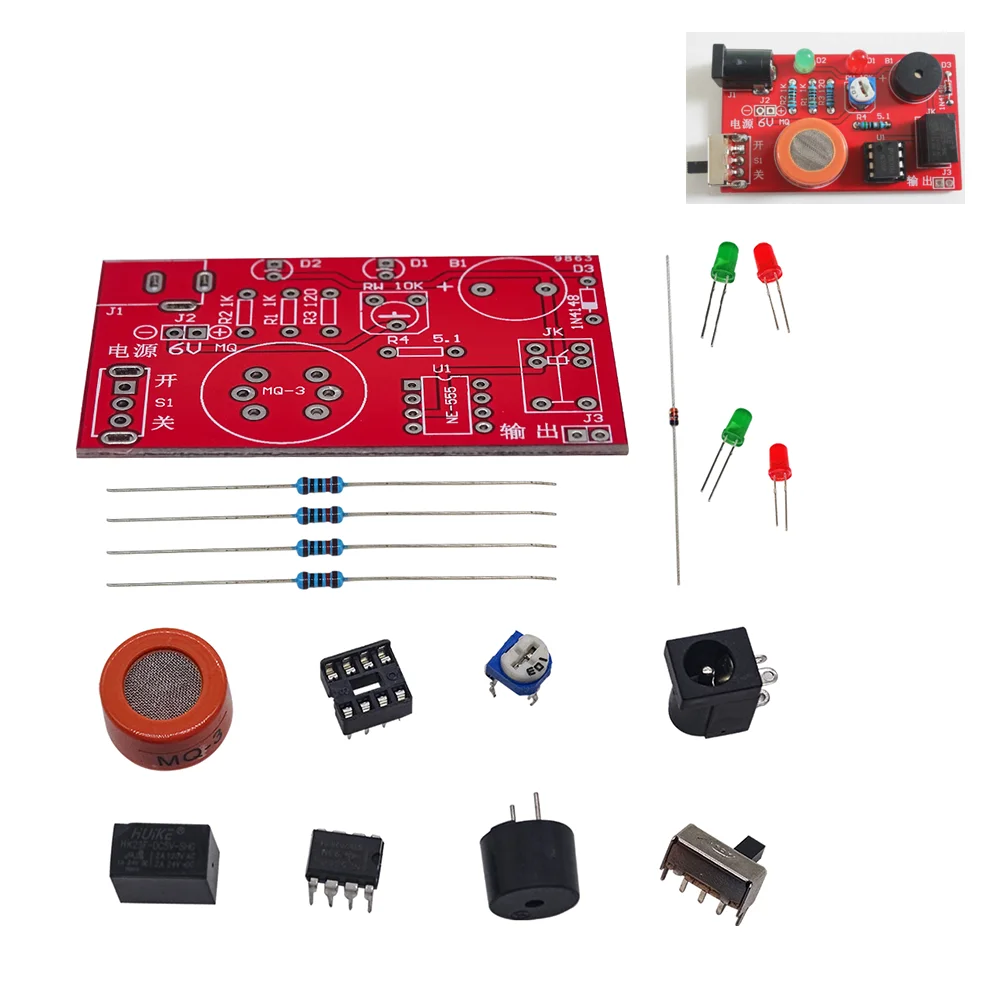

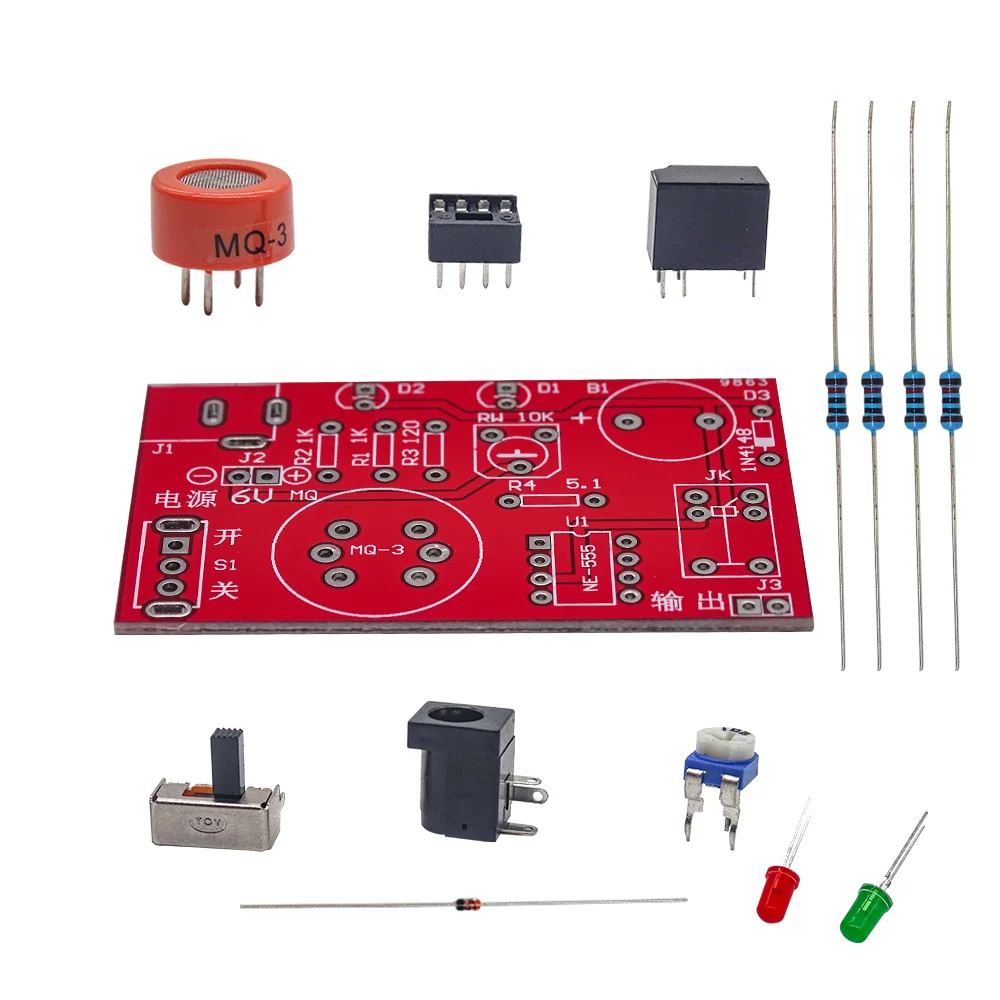

Размер печатной платы: 6,2*3,6 см

Описание схемы:

Эта схема может питаться от источника питания постоянного тока 5-7,5 в, Переключатель S1-это переключатель питания, сопротивление R1 и светодиод D1 используются для индикации мощности, датчик mq-3 при работе необходимо нагревать до определенной температуры, поэтому внутри есть часть провода электрического нагрева, Сопротивление R4-это сопротивление ограничению тока электрического нагревательного провода, mq-3 нагрев после включения питания является нормальным явлением. Когда mq-3 не обнаруживает алкогольный пар, его внутреннее сопротивление очень большое, R3, падение напряжения RW очень низкое, 2-контактное напряжение NE555 ниже, чем триггерное напряжение (VCC/3), его 3-контактный Выход высокого уровня, D2 Выкл, зуммер не звучит, реле не работает. Когда mq-3 обнаруживает алкогольный пар, внутреннее сопротивление падает, напряжение R3 И RW повышается, напряжение 2-контактного NE555 выше триггерного напряжения, 3-контактный становится низким уровнем, d2 проводит свечение, зуммер начинает звучать, когда он проходит через ток, И электромагнитная катушка в реле заряжается для привлечения действия переключателя. Для достижения функции обнаружения и сигнализации. Регулируемый резистор RW используется для регулировки чувствительности обнаружения. В этой цепи используется второй компаратор внутри NE555 для обнаружения изменения напряжения и используется внутренний триггер для устранения разговора. Семь и пять футов NE555 не используются и подвешены. Выходной терминал J3 реле может использоваться для управления другими электрическими приборами, такими как вытяжной вентилятор. Когда концентрация алкоголя превышает стандарт, вытяжной вентилятор начнет работать. Когда концентрация падает, вытяжной вентилятор будет закрыт для осуществления автоматического управления. Диод D3 используется для устранения индукционной электрической силы, генерируемой при включении и выключении катушки реле. Интерфейс источника питания может быть штекером постоянного тока или штекером может быть напрямую в положении J2, обратите внимание на положительный и отрицательный знак, штекер постоянного тока-источник питания положительный и отрицательный снаружи.
