Портативный осциллограф DSO138 мини 13805 K 200 кГц DC 3,5 V-6 V цифровой осциллограф обновленная версия DSO138 осциллограф DIY Kit

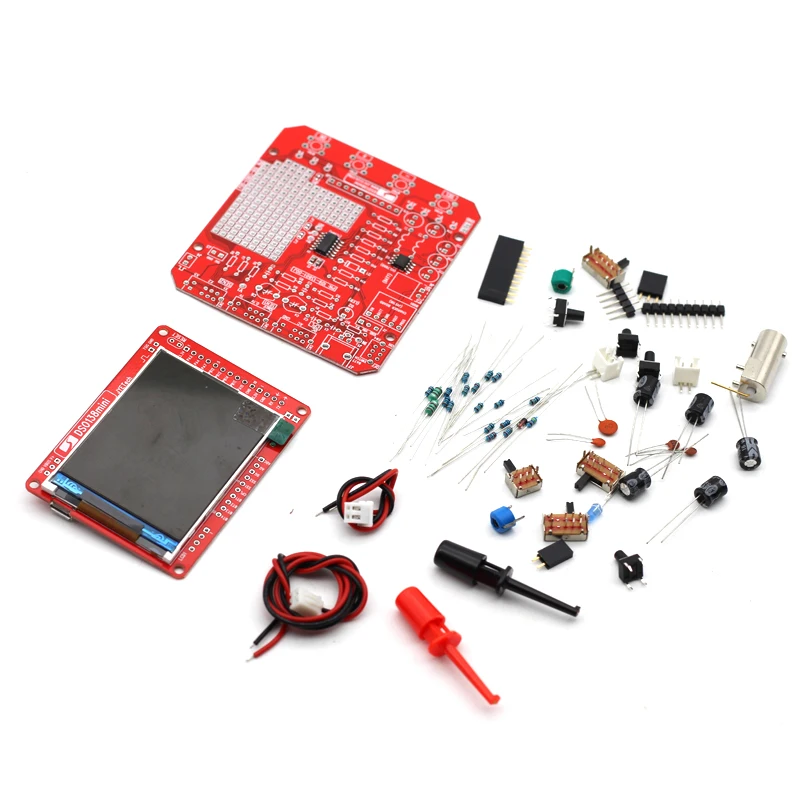

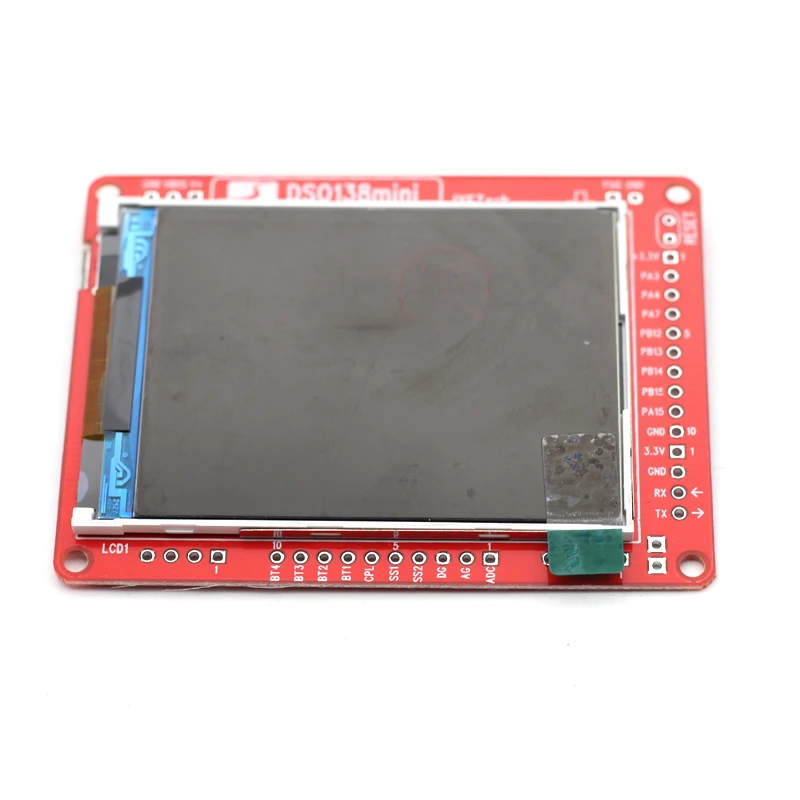

DSO138mini имеет такую же производительность, как и DSO138, но имеет значительные улучшения в электропитании и механической конструкции. В отличие от DSO138, его источник питания был значительно упрощен с гораздо меньшим количеством компонентов. DSO138mini делает MCU и lcd оставаться в одной печатной плате, чтобы избежать проблем штыревых соединений, которые были использованы в DSO138. Это не только повышает надежность продукта, но и позволяет основной плате стать гибким контроллером общего назначения. Общий размер DSO138mini составляет всего 2/3 от DSO138, поэтому он гораздо больше подходит для ручной работы. Особенности: 2,4 дюймовый цветной TFT ЖК-дисплей с разрешением 320*240 четко отображает параметры. Сделайте MCU и lcd в одной печатной плате, чтобы избежать проблем с контактным разъемом. Общий размер DSO138mini составляет всего 2/3 от DSO138, поэтому он гораздо больше подходит для ручной работы. Улучшения в электропитании и механической конструкции, он может работать на USB или одной ячейке 3,7 в литий-ионная батарея. Может быть подключен к компьютеру для передачи данных. DSO138mini также имеет улучшения в прошивке. Его триггер может надежно работать при настройках временной базы 10us и 20us. С автоматическим/нормальным/одиночным режимами триггера, легко запечатлеть форму волны момента. Доступны подъемные или падающие края триггера. Отслеживаемая предыдущая форма триггера (отрицательная задержка). Может замораживать в любое время отображения формы волны (функция удержания). Функция хранения формы волны: не потеряет форму волны после отключения питания. Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки. Функция распознавания контроллера TFT. Все части SMD были припаяны и MCU был запрограммирован. В комплекте прозрачный чехол, хорошо защищает осциллограф. Примечание: Части SMD в этом наборе DIY были припаяны, вам просто нужно припаять другие части самостоятельно. Технические характеристики: Материал печатная плата монтажа Количество каналов: 1 Аналоговая полоса пропускания: 0-200 кГц Диапазон чувствительности: 10 мВ/Div-5 В/Div Ошибка чувствительности: <5% Максимальное входное напряжение: 50Vpk (1х зонд) Входное сопротивление: 1 м Ом/20пФ Разрешение: 12 бит Длина записи: 1024 точек Режимы соединения: DC/AC/GND Максимальная частота дискретизации в реальном времени: 1 MSA/s Диапазон времени: 10 US/Div-500 s/Div Режимы запуска: автоматический, нормальный и одиночный Положение триггера: Центр буфера Дисплей: 2,4 "цветной TFT ЖК-дисплей с разрешением 320*240 Напряжение питания: 3,5-5 в постоянного тока Потребление тока: ~ 120 мА @ 5 В Размер основной платы: прибл. 70*53 мм/2,76 * 2.1in Размер аналоговой платы: прибл. 81*70 мм/3,19 * 2.76in Посылка: прибл. 11*9*2,3 см/4,33*3,54 * 0.91in Посылка: прибл. 124 гр/4,37 унций Посылка список: 1 * DSO138mini DIY Kit 1 * Руководство пользователя (на английском языке)
