Open103C посылка A = STM32 комплект макетной платы STM32F103CBT6 STM32F103 ARM Cortex-M3 + 2 дюйма 320x240 Touch LCD

Плата разработки STM32 предназначена для серии STM32F103C, имеет MCU STM32F103CBT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open103C-это макетная плата STM32, которая оснащена устройством STM32F103CBT6 в качестве микроконтроллера. Существуют дополнительные расширения с различными дополнительными аксессуарами для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

---

Что на борту

STM32F103CBT6:Высокая производительность STM32 MCU Ядро:ARM Cortex-M3 32-битный RISC Рабочая частота:72 МГц, 1,25 DMIPS/МГц Рабочее напряжение:2-3,6 В Посылка:LQFP48 I/Os:37 Воспоминания:128 Кб Flash, 20 КБ RAM Коммуникационные интерфейсы:2 x SPI, 3 x USART, 2 x I2C, 1 x USB, 1 x CAN AD & DA конвертеры:2 x AD (12 бит, 1 мкс, акции 10 каналов) Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3:3,3 В регулятор напряжения Выключатель питания:5 в постоянного тока или USB Индикатор питания Светодиоды:Для указания состояния ввода/вывода или состояния отладки программы Кнопка сброса Ключ пользователя:Для тестирования ввода/вывода Джойстик:Для тестирования ввода/вывода (пять позиций) 32,768 K кристаллический Осциллятор:Используется для внутреннего RTC, также поддерживает калибровку часов 8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м по умножению частоты 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. д. Интерфейс CAN:Поддерживает связь с доской аксессуаров, которая удобно поддерживает устройство CAN Интерфейс SPI1 / SPI2 Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д. Удобный для подключения AD модуля, благодаря альтернативной AD функции SPI1 Интерфейс I2C1 / I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д. ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232 Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 Usb-порт:USB связь между платой и ПК 5V DC jack 5 В/3,3 В Входная/выходная мощность,Обычно используется для выходной мощности, или общая земля с другой платой пользователя MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Интерфейс JTAG/SWD:Для отладки/программирования Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1 Usb-адаптер Короткая перемычка для автоматического обнаружения ПК во время подключения USB Откройте перемычку, чтобы отключить Перемычка светодиодов Короткая перемычка для подключения светодиодов к интерфейсу ввода/вывода, используемому в коде примера Откройте перемычку для подключения светодиодов к другим пользовательским контактам через перемычные провода Перемычка для ключа пользователя Короткая перемычка для подключения ключа пользователя к I/Os, используемой в коде примера Откройте перемычку для подключения ключа пользователя к другим пользовательским контактам через перемычки Перемычка для джойстика Короткая перемычка для подключения джойстика к I/Os, используемой в коде примера Откройте перемычку для подключения джойстика к другим пользовательским контактам через перемычки Джемпер VBAT Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

---

Фотографии
Open103C макетная плата

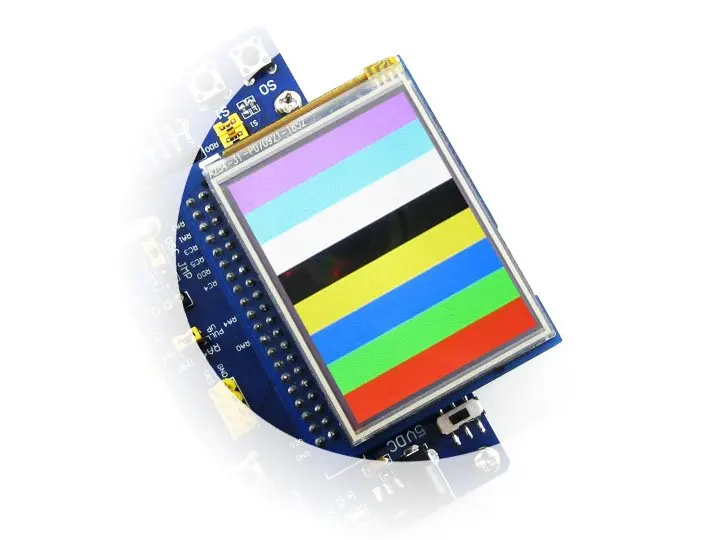

Подключение к ЖК-дисплею с сенсорным экраном
Подключение к отладчику

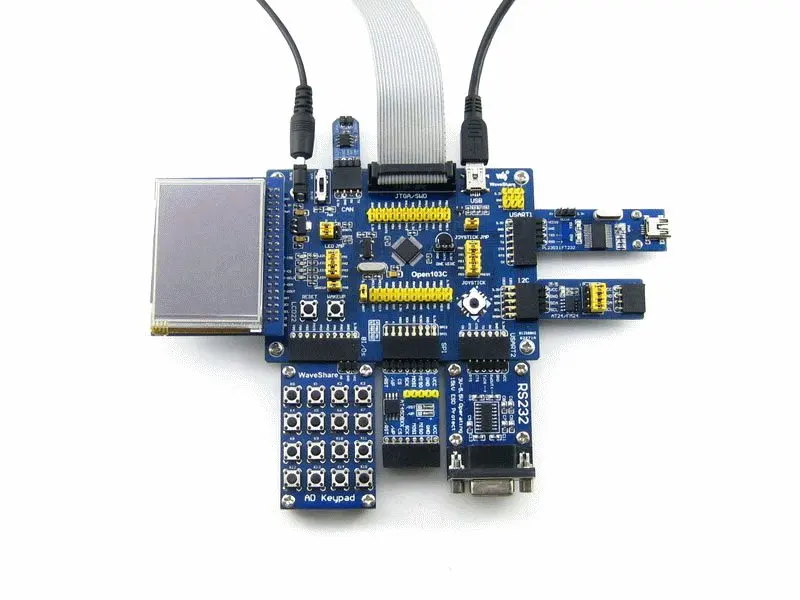

Подключение к различным периферийным устройствам
Подключение к ЖК-дисплею с сенсорным экраном
Подключение к плате RS232 через USART
Подключение к плате RS485 через USART
Подключение к USB UART Board через USART

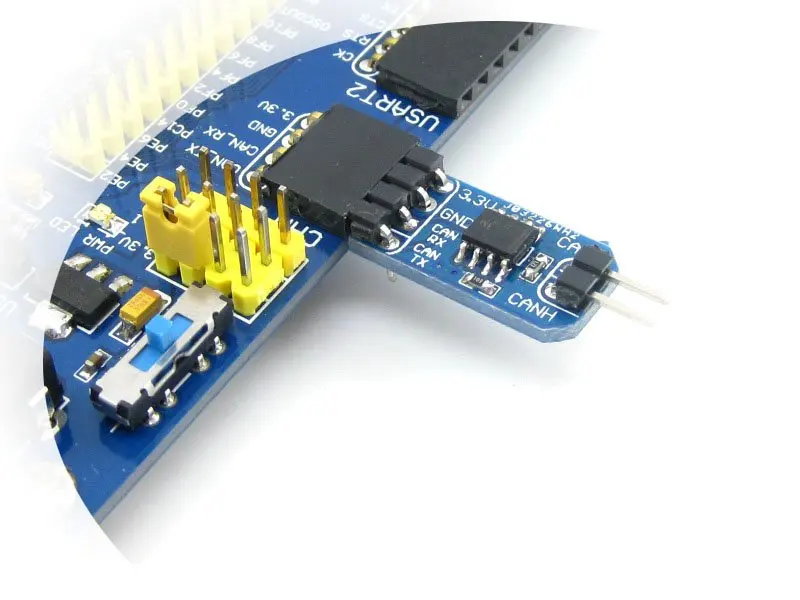

Подключение к плате CAN через CAN

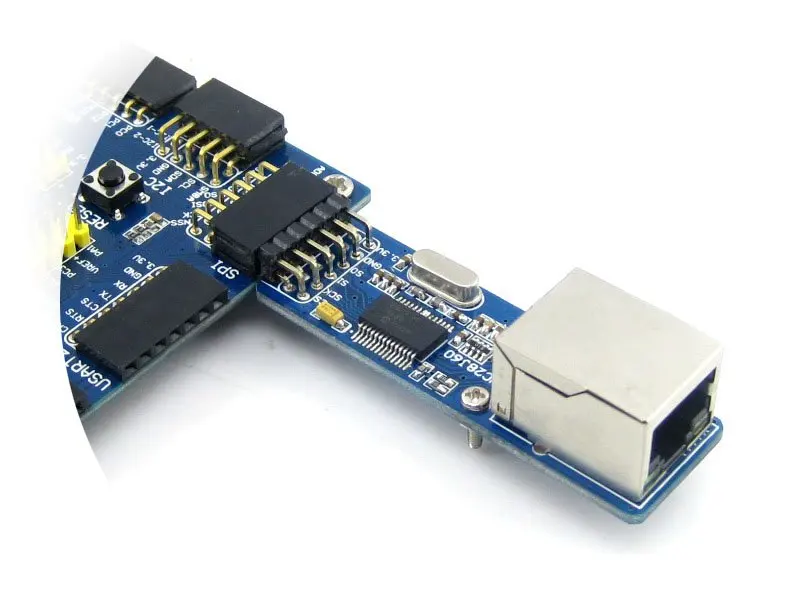

Подключение к плате Ethernet через SPI

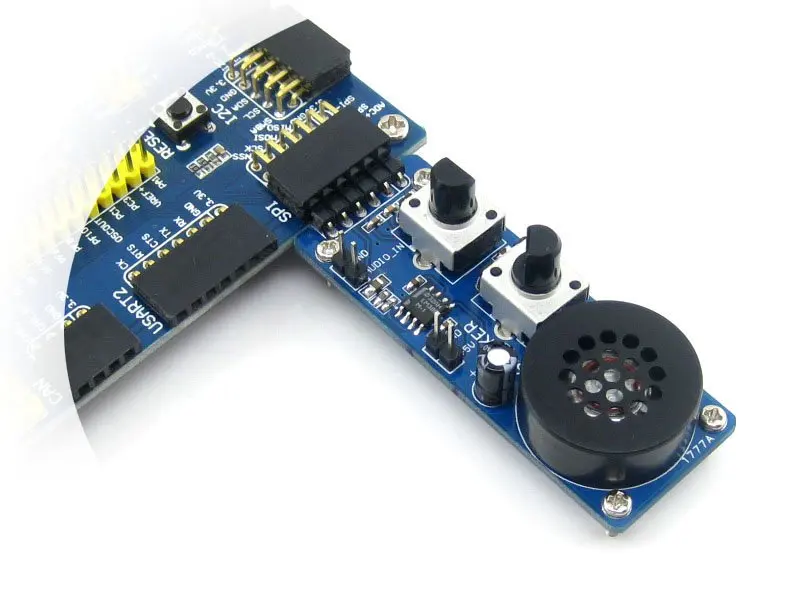

Подключение к MP3 плате VS1003B через SPI
Подключение к NRF24L01 RF плате через SPI
8 кнопочных кнопок на 8Bit I/O
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуре
Подключение к плате EEPROM через I2C
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash через SPI
Подключение к плате Micro SD
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
Open103C поддерживает программирование через STM32 USART bootloader, в посылка также входит плата аксессуаров USB в UART.
Open103C не интегрирует функцию отладки, требуется отладчик.

---

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD

---

I

---

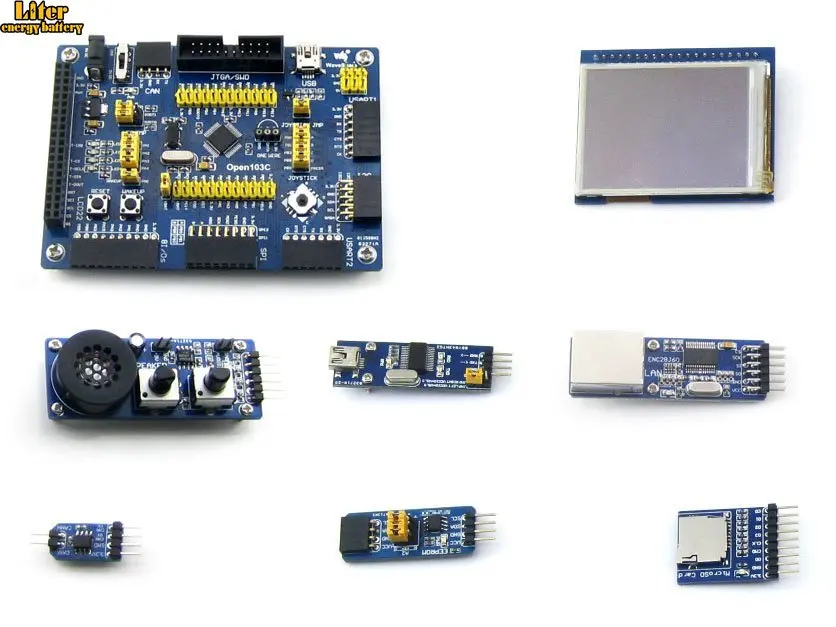

Посылка содержит

"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартная посылка Open103C макетная плата x 1 PL2303 USB UART Board (mini) x 1 Кабель USB типа A-Mini-B x 1 4-контактный провод x 2 2-контактный провод x 2 Кабель питания USB x 1 Руководство пользователя CD x 1
  1 2 3 4 5 6 7 Комплектующие для досок посылка 2,2 дюймов 320x240 сенсорный ЖК (A) (I/Os + SPI) x 1 Аналоговая тестовая плата (для тестирования AD/DA) x 1 SN65HVD230 CAN Board (CAN) x 1 ENC28J60 плата Ethernet (SPI + RJ45) x 1 AT24CXX плата EEPROM (I2C) x 1 Плата для хранения Micro SD (SDIO/SPI) x 1 Кабель Ethernet x 1 1 2 3 4 5 6 7
