Плата STM32 Core103V STM32F103VET6 STM32F103 ARM Cortex-M3 макетная основная плата с полными
Описание товара
STM32 плата Core103V STM32F103VET6 STM32F103 ARM Cortex-M3 STM32 основная плата для разработки с полным IO Expanders Бесплатная доставка

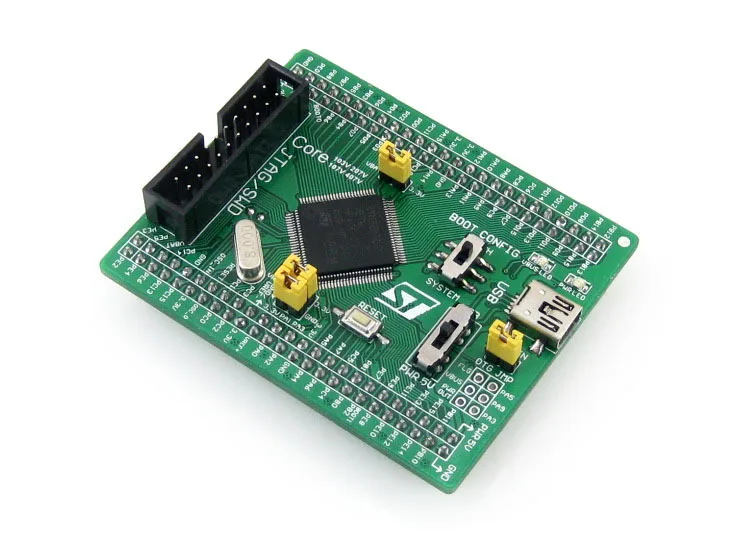

STM32 маленькая плата с MCU STM32F103VET6, полный IO расширитель, JTAG/SWD интерфейс отладки
Обзор
Core103V-это небольшая плата для разработки STM32, которая имеетSTM32F103VET6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.
В качестве минимальной готовой к запуску системы Core103V интегрирует интерфейс связи USB, JTAG/SWD Программирование/интерфейс отладки, цепь часов, выбор режима загрузки и так далее.

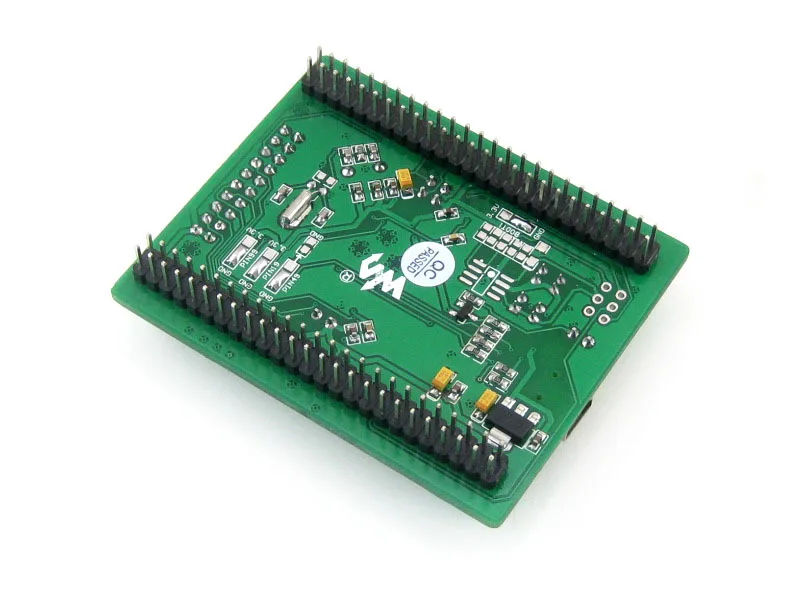

Кроме того, штырьковые заголовки на задней стороне позволяют подключать Core103V к вашей плате приложений и выполнять роль основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,54 мм.
What's On Board
STM32F103VET6:Высокая производительность STM32 MCU, который характеристики:
Ядро:Cortex-M3 32-разрядный процессор RISC
Рабочая частота:72 МГц, 1,25 DMIPS/МГц
Операционной Напряжение:2-3,6 V
Посылка:LQFP100
Ввода/вывода:80
Память:512kB Flash, 64kB RAM
MCU интерфейсы связи:
3 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x FSMC, 1 x LCD, 1 x SDIO, 1 x USB, 1 x CAN
AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)
Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения
Мощность переключения питания,Питание от 5Vin или USB подключения
Выбор режима загрузки,Для настройки BOOT0 pin-код
Выбор режима загрузки (на нижней стороне),Для настройки BOOT1 pin-код
Мощность индикатор
VBUS светодиодный
Кнопка сброса
8 м кварцевый генератор
32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
Интерфейс JTAG/SWD:Для отладки/программирования
Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32
Расширитель IO (включая VCC/GND),Все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
5Vin выносной,5 в вход источника питания
Usb-включения, джемпер
Короткий Джемпер для включения функции USB
Откройте перемычку для отключения, а также не Занимайте порт ввода/вывода
VBAT Перемычка выбора
Короткий Джемпер для использования системы питания
Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
VREF Перемычка выбора
Короткий Джемпер для подключения VREF +/VREF-к VCC/GND
Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку
Фото
Примечание:

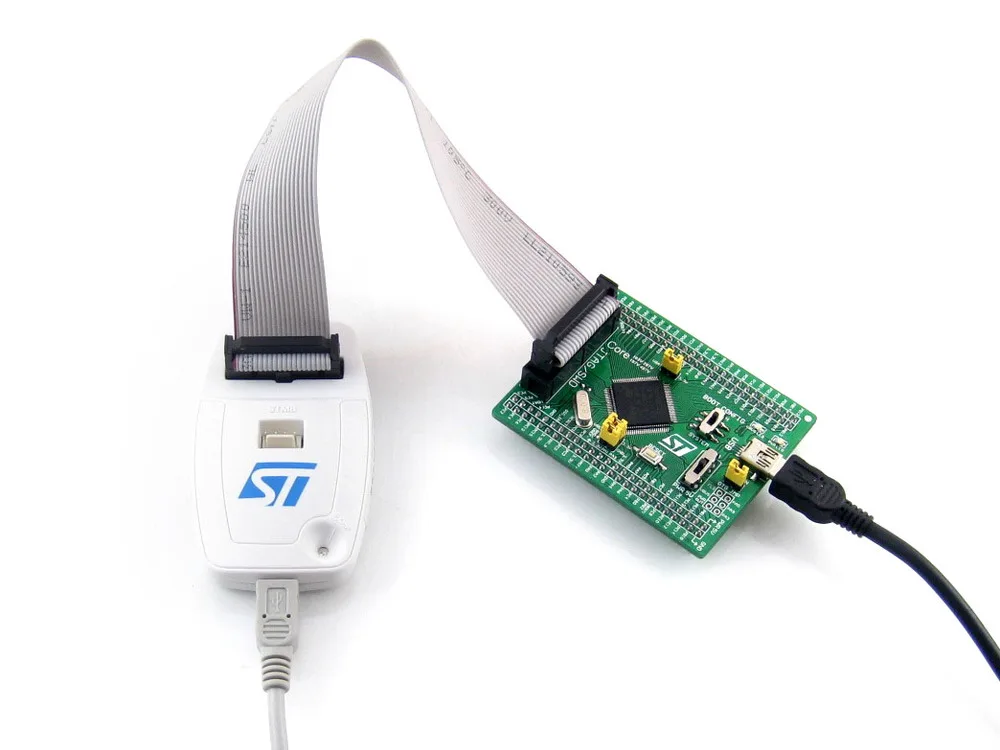

Core103V предоставляет интерфейс отладки JTAG/SWD, но не интегрирует любую функцию отладки, требуется отладчик.

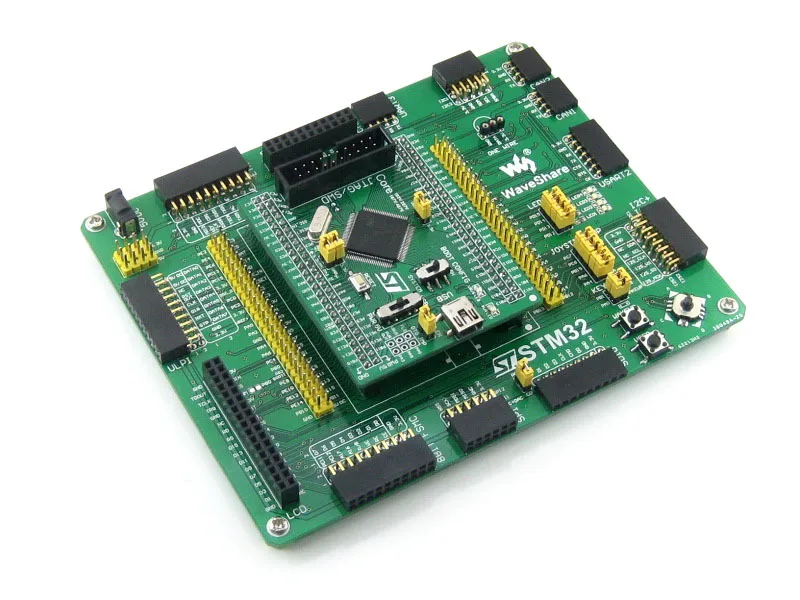

Материнская плата и программист/отладчик на фотографиях не включены в цену.
JTAG
На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно
Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок
Развития ресурсы
Core103V STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:
Сопутствующее программное обеспечение (KEIL и т. д.) Примеры в C Схема (PDF) Разработка документовРазмеры
Посылка содержит Core103V макетная плата x 1 Кабель USB типа A-Mini-B x 1 Руководство пользователя CD x 1 1
