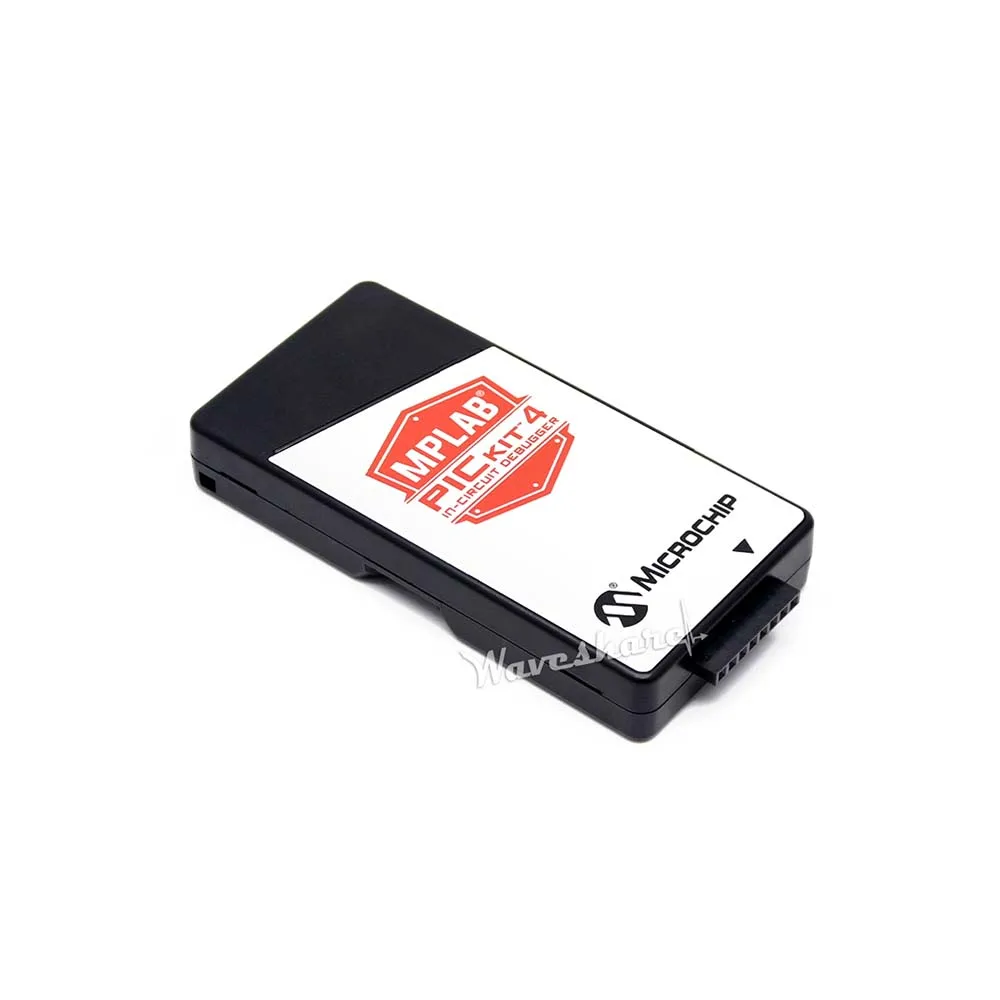

Оригинальный отладчик микрочипа MPLAB PICkit 4 In-Circuit программатор to-Go X IDE версии 15 или

Описание

MPLAB PICkit 4 встроенный отладчик, быстрое программирование, повышенная функциональность Описание

MPLAB®PICkit™4 отладчик/программист позволяет быстро и легко отладку и программирование PIC®И dsPIC®Флэш-микроконтроллеры, Используя мощный графический пользовательский интерфейс интегрированной среды разработки MPLAB X (IDE), версия 4,15.

MPLAB PICkit 4 программы быстрее, чем его предыдущий PICkit3.Наряду с более широким целевым напряжением PICkit 4 поддерживает более продвинутые интерфейсы.

Funtion скоро: дополнительный слот карты micro SD и возможность быть автономным от цели означает, что вы можете взять свой код с собой и программировать на ходу. *, и никогда не беспокойтесь о размере кода.

Особенности 8-pin с линейкой коллектора (совместим с ICSP/2-проводной джтаг/4-провод JTAG/SWD) Соответствует скорости сгорания кремния, программ так быстро, как устройство позволит Широкий целевое напряжение (1,20 V ~ 5,5 V) Может быть подключен к питанию от целевого (2,7 V ~ 5,5 V) Минимальное потребление тока при <100µA от цели Питание от высокоскоростного USB 2,0, внешний источник питания не требуется Может поставить до 50 мА мощности до цели через USB Прошивка постоянно обновляется, чтобы добавить поддержку новых устройств Поддержка программиста к ходу (PTG) * Слот для sd-карты для хранения данных программы Нажмите на логотип, чтобы запрограммировать цель CE и RoHS совместимые

* Эта функциональность скоро появится с обновлением прошивки продукта через MPLAB X IDE.

Требования к программному обеспечению MPLAB X IDE версия4,15 или более поздней версии Microsoft Windows®7 или более поздней версии, Mac OSX®И Linux®Операционные системы Программы кодовые файлы, генерируемые MPLAB IDE Как использовать

1. Установите последнюю версию MPLAB X IDE (www.microchip.com/mplabx)

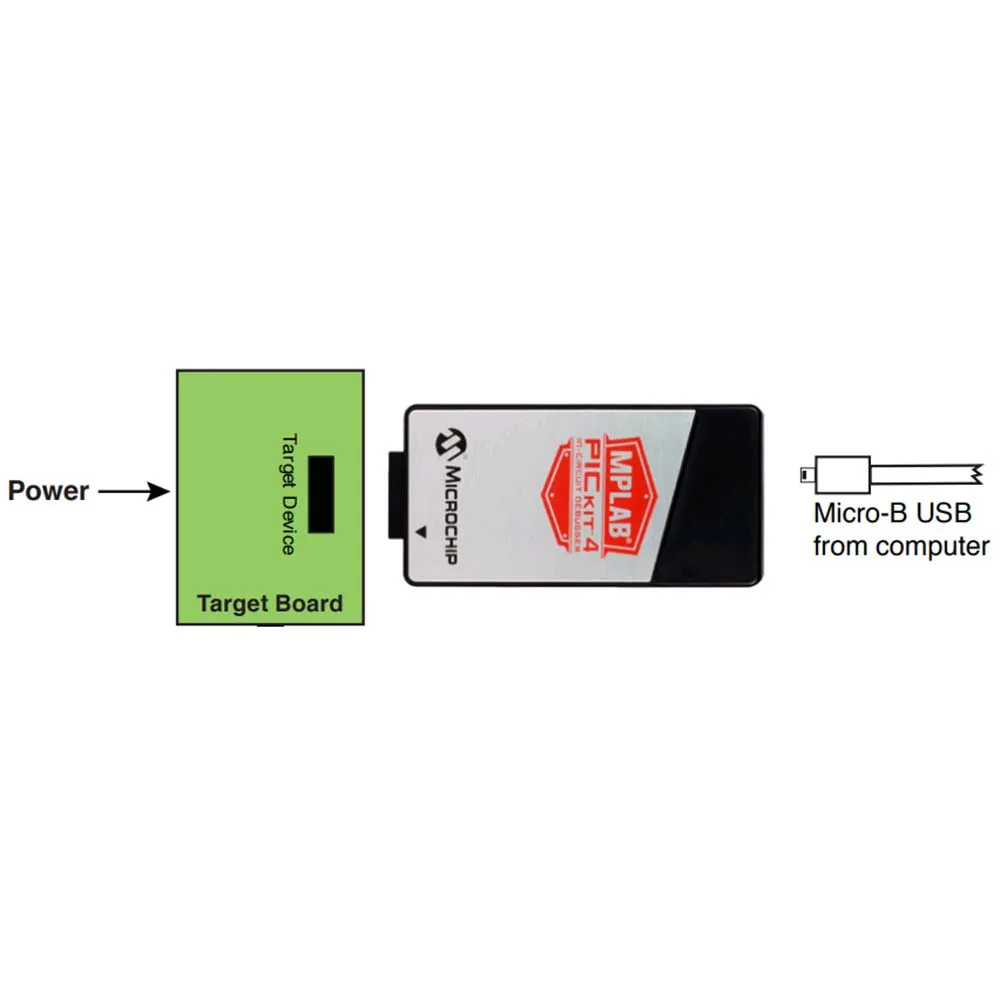

2. Подключение к целевому устройству

Подключите MPLAB PICkit 4 к компьютеру с помощью прилагаемого кабеля Micro-B USB. Подключите кабель связи между отладчиком и целевой платой. Подключите Внешнее питание к целевой плате.

Типичная система отладки-устройство с бортовой схемой отладки

Альтернативная система отладки-устройство ICE

3. Создание, создание и запуск проекта

См. Руководство пользователя MPLAB X IDE или онлайн-помощь для инструкций по установке языковых инструментов, созданию или открытии проекта и настройке свойств проекта. Проверьте, что биты конфигурации в коде соответствуют рекомендуемым параметрам ниже. Чтобы выполнить свой код в режиме отладки, выполните отладку. Чтобы выполнить свой код в режиме Non-Delight (release), выполните пробежку. Чтобы удерживать устройство в режиме Reset после программирования, Используйте значок hold in Reset на панели инструментов.

Рекомендуемые настройки

PICkit 4 интерфейса Pinouts

** Конечное устройство должно работать с осциллятором, чтобы отладчик работал в качестве отладчика.
*** Если устройство имеет линии AVdd и AVss, они должны быть подключены для работы отладчика.

Меры предосторожности при проектировании цепи

Не используйте PGC/PGD:Они нарушат уровень напряжения, так как эти линии имеют программируемые вытягивающие резисторы в отладчике. Не используйте конденсаторы на PGC/PGD:Они предотвращают Быстрые переходы на данных и часовых линиях во время программирования и отладки связи. Не используйте конденсаторы на MCLR:Они предотвращают Быстрые переходы VPP. Простой выдвижной резистор, как правило, достаточно. Не используйте диоды на PGC/PGD:Они предотвращают двунаправленную связь между отладчиком и целевым устройством. Не превышать рекомендованные длины кабеля:Обратитесь к спецификации оборудования MPLAB PICkit 4 online help или руководство пользователя для длины кабеля. Ресурсы для развития

PICkit 4 resources официальная ссылка:Http://www.microchip.com/developmenttools/productdetails.aspx?partno=pg164140

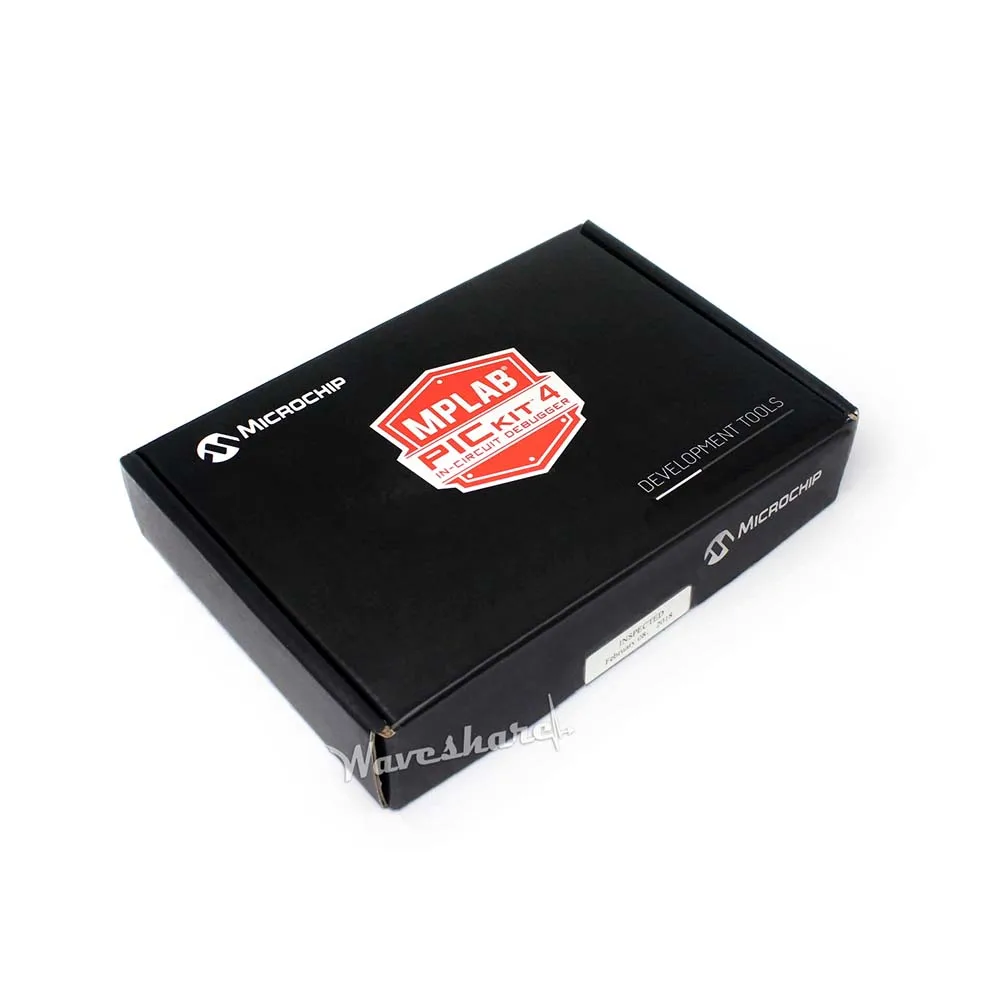

Посылка

Вес:0,258 кг

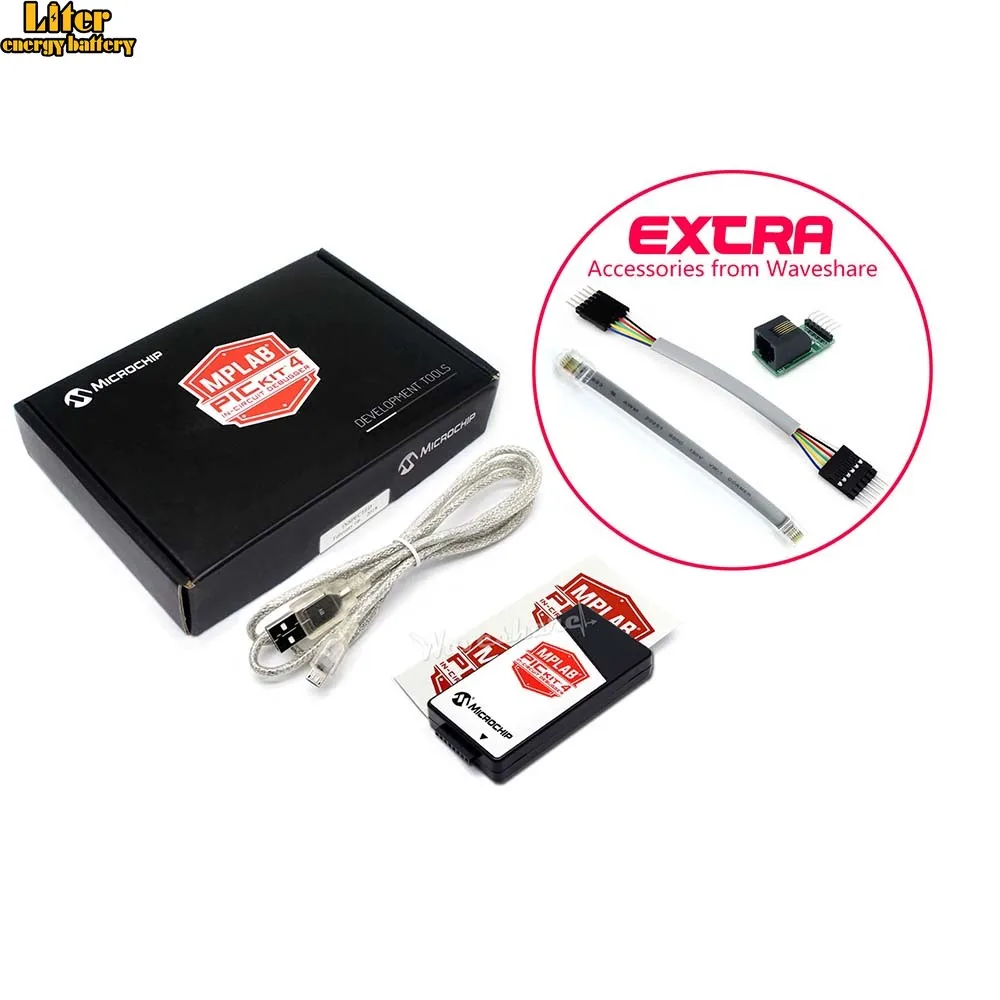

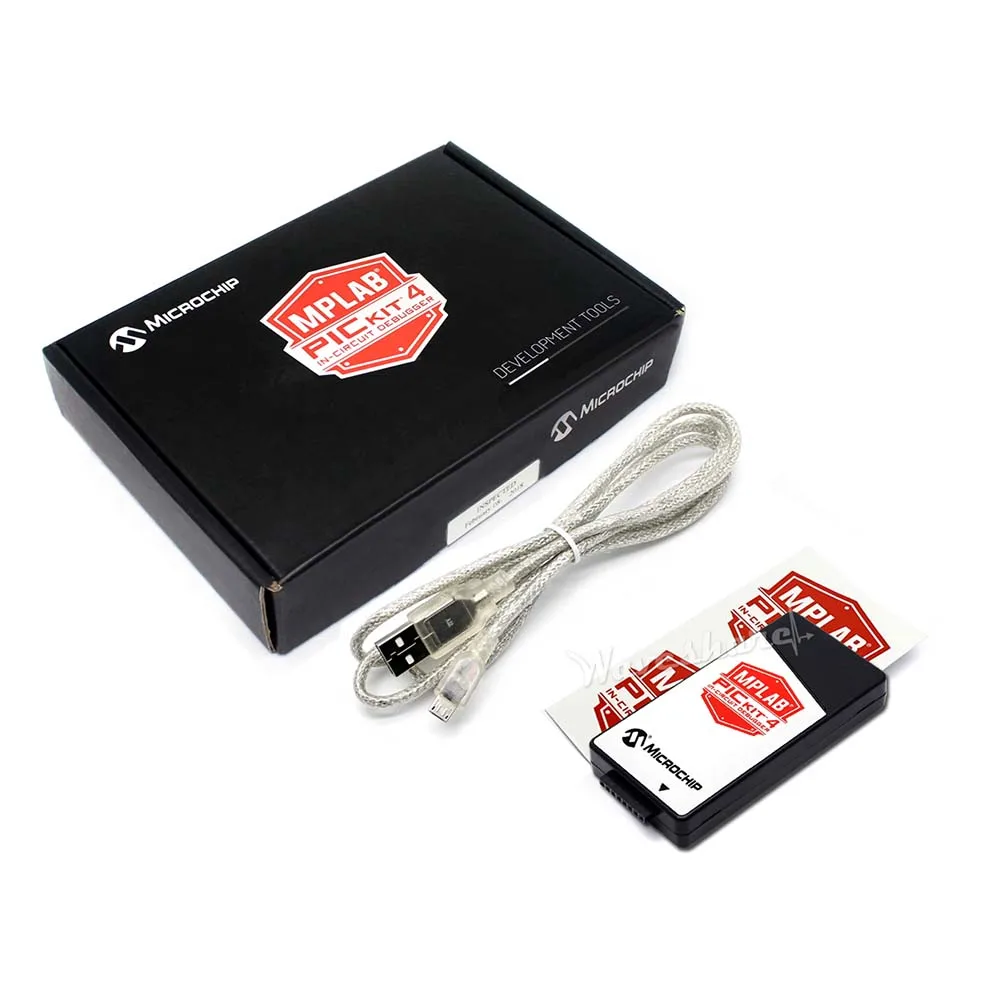

PICkit 4 оригинальный комплект (USB кабель в комплекте) x1 6-pin RJ11 кабель x1 RJ-11 к адаптеру ICSP x1 6-pin ICSP кабель x1
