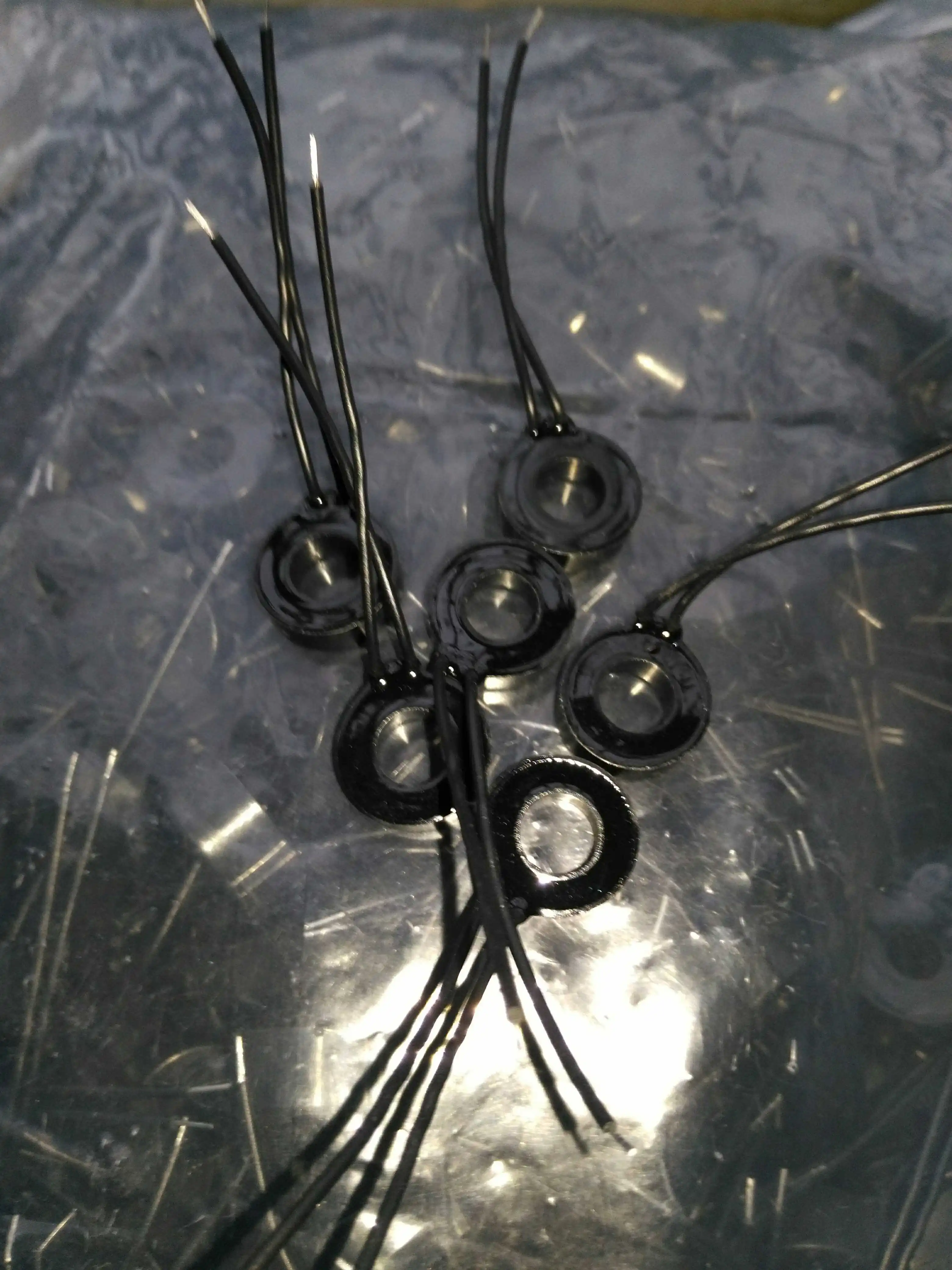

Новый Небольшой Трансформатор нулевой последовательности магнитный объемный

Ток утечки нулевой последовательности взаимная индуктивность Электромагнитная петля диаметр провода 0,08 мкм 450 мкм, материал супер аморфный, подходит для выключателя утечки и выхода сигнала различных продуктов температурного контроллера, Когда электрическое оборудование протекает, существует два вида аномальных явлений: во-первых, баланс трехфазного тока разрушен, и появляется ток нулевой последовательности; Во-вторых, незаряженный металлический корпус в обычное время отображается на уровне заземления (как правило, металлический корпус, как на земле, так и на земле, имеет нулевой потенциал). 2. Функция трансформатора тока нулевой последовательности защита от утечки получает аномальный сигнал через обнаружение трансформатора тока и передает через промежуточный механизм, чтобы сделать привод действием и отключить питание через устройство переключения. Структура трансформатора тока аналогична конструкции трансформатора и состоит из двух катушек, изолированных друг от друга на одном ядре. Когда Первичная катушка имеет остаточный ток, вторичная катушка вызывает ток. Протектор утечки установлен в линии, первичная катушка подключена к линии электросети, и вторичная катушка подключена к блоку отключения в протекторе утечки. Когда электрический водонагреватель и другое электрическое оборудование работают нормально, ток в линии находится в равновесии, И сумма векторов тока в трансформаторе равна нулю (ток является направленным вектором, таким как направление оттока составляет «+», а обратное направление-« -"Токи, идущие назад и вперед в трансформаторе, равны по величине и противоположны в направлении, а положительные и отрицательные смещаются друг с другом". Так как в первичной катушке нет остаточного тока, вторичная катушка не вызвана, и устройство переключения протектора утечки находится в закрытом состоянии. Когда электрическое оборудование водонагревателя протекает, и некоторые люди прикасайтесь к нему вовремя, шунт генерируется в точке неисправности. Ток утечки проходит через тело человека-Земля-Рабочая поверхность, и возвращается в нейтральную точку трансформатора (без трансформатора тока), что приводит к потоку трансформатора, поток тока несбалансирован (сумма векторов тока не равна нулю), и первичная катушка применяет остаточный ток. Таким образом, вторичная катушка ощущается, и когда значение тока достигает значения рабочего тока, определенного протектором утечки, автоматический переключатель выключается, чтобы отключить источник питания. Начальный ток один раз через сердечник 30 мА защита от утечки принцип работы: 1 Когда электрическое оборудование протекает, есть два вида аномальных явлений: во-первых, баланс трехфазного тока разрушен, ток нулевой последовательности происходит; Во-вторых, нормальный не заряжен металлический корпус отображается на заземление напряжения (Как правило, металлический корпус и земля имеют нулевой потенциал). 2. Функция трансформатора тока нулевой последовательности защита от утечки получает аномальный сигнал через обнаружение трансформатора тока и передает через промежуточный механизм, чтобы сделать привод действием и отключить питание через устройство переключения. Структура трансформатора тока аналогична конструкции трансформатора и состоит из двух катушек, изолированных друг от друга на одном ядре. Когда Первичная катушка имеет остаточный ток, вторичная катушка вызывает ток. Протектор утечки установлен в линии, первичная катушка подключена к линии электросети, и вторичная катушка подключена к блоку отключения в протекторе утечки. Когда электрический водонагреватель и другое электрическое оборудование работают нормально, ток в линии находится в равновесии, И сумма векторов тока в трансформаторе равна нулю (ток является направленным вектором, таким как направление оттока составляет «+», а обратное направление-« -"Токи, идущие назад и вперед в трансформаторе, равны по величине и противоположны в направлении, а положительные и отрицательные смещаются друг с другом". Так как в первичной катушке нет остаточного тока, вторичная катушка не вызвана, и устройство переключения протектора утечки находится в закрытом состоянии. Когда электрическое оборудование водонагревателя протекает, и некоторые люди прикасайтесь к нему вовремя, шунт генерируется в точке неисправности. Ток утечки проходит через тело человека-Земля-Рабочая поверхность, и возвращается в нейтральную точку трансформатора (без трансформатора тока), что приводит к потоку трансформатора, поток тока несбалансирован (сумма векторов тока не равна нулю), и первичная катушка применяет остаточный ток. Таким образом, вторичная катушка ощущается, и когда значение тока достигает значения рабочего тока, определенного протектором утечки, автоматический переключатель выключается, чтобы отключить источник питания.
