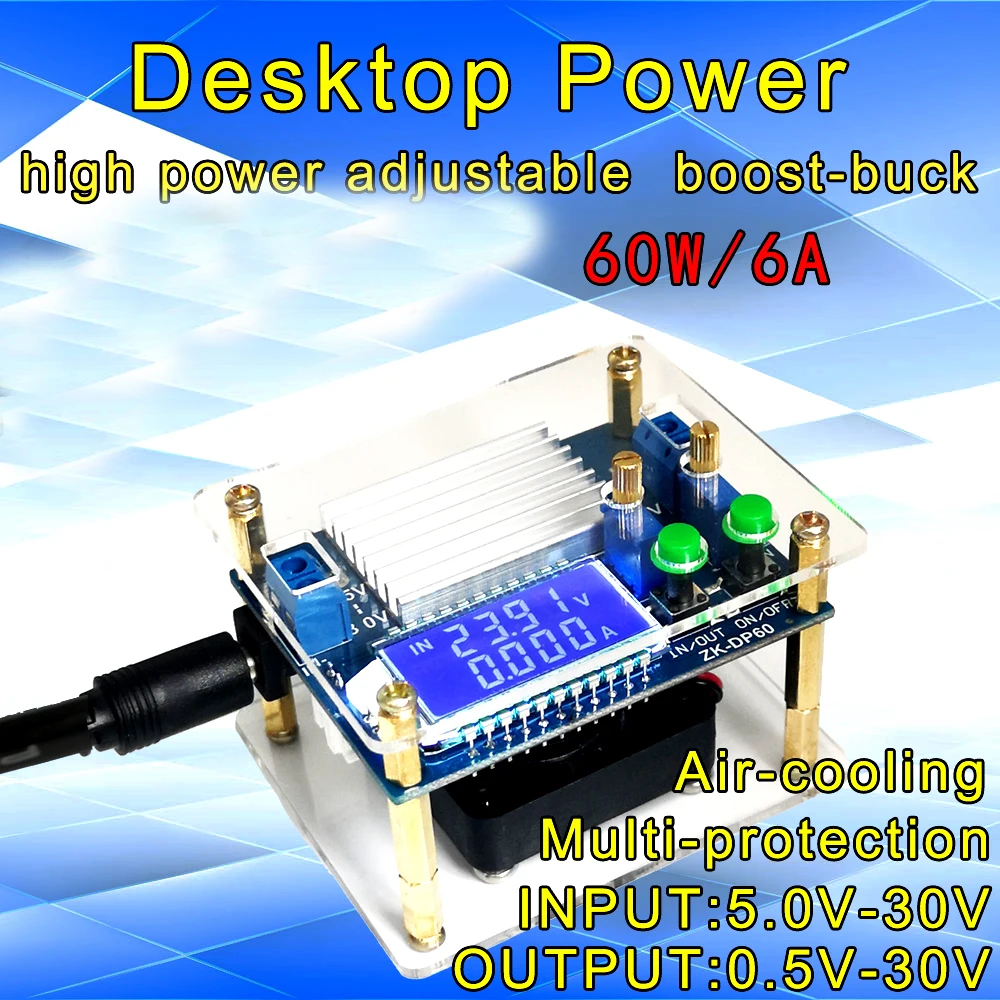

Регулируемый понижающий преобразователь напряжения 60 Вт 6А модуль питания 5 5-30 в

60W6A высокой мощности Регулируемый понижающий-Повышающий Модуль источника питания, ложки с длинной ручкой, для того чтобы отрегулировать постоянное напряжение и ток, с дисплеем и корпус
    Описание: Особенности:

  (Версия ЖК-дисплея с постоянным напряжением и постоянным током)
В комплект поставки не входят адаптеры питания, которые необходимо приобрести отдельно. Рекомендуется использовать переходник с напряжением 15 ~ 24V/силе тока 2 ~ 5A. Если требуется выходная мощность, выберите адаптер высокой мощности. Вставляемый модуль питания для настольного ПК с портом постоянного тока.
Примечание: корпус-это упаковка «сделай сам», которая должна быть собранна клиентом. Легко управлять. Акриловая оболочка и жидкокристаллическая крышка экрана с защитной пленкой, пожалуйста, Оторвите пленку перед сборкой, продукт будет более прозрачным.

1. Основные характеристики продукта:
1,1. Длинный потенциометр регулирует напряжение и ток. Его можно использовать вручную, не используя ни слова.
1,2. С ребристым радиатором большого объема и корпусом, дополнительным вентилятором.
1,3. Входное напряжение ЖК-дисплея, выходное напряжение, температура, выходной ток и выходная мощность;
1,4. Защита оборудования: входной конец защищен от обратного подключения, что не выгорит; Выходной конец является защитой от обратного орошения, И при зарядке аккумулятора не нужно добавить диод для полива задним ходом.
Защита по: защита от перегрузки по току, защита от перегрузки по току, защита от перегрева.
1,5. Может быть повышающий и понижающий, выходное напряжение 0,5-30V произвольным регулированием, ограничение тока 0-6A произвольной регуляции;
1,6. Кнопка управления выводом сигнала вкл./выкл., и вы можете установить, что питание по умолчанию включено или выключено;
1,7. Выходная рябь маленькая, LC фильтр;




2. Параметры продукта:
Вход напряжение: 5,5-30V (Вход напряжение 5 В, обычно вы можете достичь buck-boost, но при этом напряжения и тока метр значения не являются точными; Меньше, чем 4,7 V, защита от пониженного напряжения)
Выходное напряжение: 0,5-30 в
Выходной ток: безвентиляторная версия может работать стабильно в 4A в течение длительного времени, а версия вентилятора может достигать 6А
Выходная мощность: безвентиляторная версия 35 Вт, версия вентилятора 60 Вт
Напряжение Разрешение дисплея: 0,01 V, точностью погрешность 1%
Разрешение дисплея: 0,001a, погрешность 1%
Эффективность преобразования: около 88%
Мягкий запуск: Да (очень мощный, с загрузкой, запуск может привести к сбою)
Защита от обратного хода на входе: Да
Выход против проникновения: Да
Защита от короткого замыкания: Да
Защита от температуры: 100 ℃
Защита питания: 60 Вт
Защита от перегрузки по току: 6A
Рабочая частота: 180 кГц
Условия вращения вентилятора: ток выше 3 А, или мощность выше 20 Вт, или температура выше 40 ℃.
Размер: безвентиляторная версия, длина * ширина * высота 72*59*32 мм
Версия вентилятора, длина * ширина * высота 72*59*43 мм
Монтажное отверстие: диаметр 3 мм
Вес: безвентиляторная версия 81 г
Версия вентилятора 107g



3. Описание функции:
3,1. Модуль имеет две кнопки входа/выключения: кнопка входа/выхода, чтобы переключить дисплей входного напряжения и напряжения на выходе, нажмите и удерживайте нажатой, чтобы переключить дисплей выходной мощности; кнопка вкл./выкл., кнопка управления выходом вкл./выкл., нажмите и удерживайте кнопку Set power ON по умолчанию.
3,2. CC-ЭТО ПОТЕНЦИОМЕТР настройки тока, вращение по часовой стрелке, увеличение заданного тока, когда ток нагрузки достигает заданный ток, вход в состояние постоянного тока, индикатор постоянного тока CC (красный) подсветка; Справа CV-это потенциометр для настройки напряжения, вращение по часовой стрелке, может увеличить выходное напряжение. На индикаторе находится индикатор состояния выхода, когда включено выходное напряжение, в противном случае выключено.




4. Как использовать:
4,1. Используется как обычный модуль понижающего напряжения с защитой от перегрузки по току
(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигает напряжения, которое вы хотите.
(2) Непосредственно Подключите выходной конец к короткой линии (может напрямую короткое выходное значение!). Отрегулируйте потенциометр постоянного тока CC, таким образом, чтобы выходной ток достигает предварительно определенного значения защиты от перегрузки по току. (Например, текущее значение, отображаемое модулем, составляет 2 А, поэтому максимальный ток может достигать 2 А, когда вы используете модуль, И красный индикатор постоянного напряжения и тока включен, когда ток достигает 2 А, в противном случае индикатор выключен)
Внимание: при использовании в таком состоянии различным оригинальным материалом могут падение напряжения 0 ~ 0,2 V благодаря выборки тока резистор на выходе. В то же время входные и выходные разъемы будут иметь некоторую линейную каплю напряжения, что является нормальным феноменом!
4,2. Используется в качестве зарядного устройства
Без функции постоянного тока модуль не может использоваться для зарядки аккумулятора, из-за мощности аккумулятора и большого падения давления зарядного устройства, в результате чего ток зарядки слишком велик, что может привести к поломке батареи, таким образом, начала батареи для того чтобы использовать постоянный поток зарядки, Когда зарядка в какой-то степени автоматически переключается на постоянное напряжение зарядки.
(1) определите напряжение и зарядный ток никель-металл, за которые вам нужны перезаряжаемый аккумулятор (в том случае, если литиевая батарея параметр 3,7 V / 2200 мА/ч, затем поплавок напряжение 4,2 V и максимальный зарядный ток никель-металл-1C, ie 2200mA)
(2) при отсутствии нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения, таким образом, выходное напряжение достигает плавающего напряжения. (В том случае, если 3,7 V литиевая батарея заряжена, регулировать выходное напряжение до 4,2 V)
(3) Измерьте выходной ток коротких замыканий с помощью тока 10 А (непосредственно Подключите два тестовых провода к выходному клемму), И Отрегулируйте потенциометр постоянного тока так, чтобы выходной ток достигает предварительно определенного значения тока заряда;
(4) Подключите аккумулятор, зарядку.
(Шаги 1, 2 и 3 таковые: Выходное напряжение питания, выход не подключен к нагрузке батареи)
4,3. Используется как светодиодный модуль драйвера постоянного тока
(1) Убедитесь, что вам нужен светодиодный привод, рабочий ток и максимальное рабочее напряжение;
(2) в условиях без нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения, таким образом, выходное напряжение достигает максимально рабочего напряжения светодиода.
(3) непосредственно Подключите выход с короткую линию (может напрямую короткие выходной конец!)., отрегулируйте постоянный ток потенциометр для того, чтобы сделать выходной ток достигает заданной светодиодный рабочий ток;
(4) подключен светодиодный, тестовый аппарат.
(Шаги 1, 2 и 3 таковые: входите мощность и выводите светодиод без нагрузки.)
Примечание: Этот модуль более 3 А, 35 Вт, пожалуйста, усилите нагрев!


5. Схема сборки

6. Примечание:
6,1. Вход в модуль, запрещающий короткое замыкание с выходным выходом, в противном случае функция постоянного тока будет недопустима.
6,2. Пожалуйста, убедитесь, что питание источника питания выше, чем мощность, требуемая выходной нагрузкой!
6,3. Если модуль полностью загружен с выходом, входное напряжение должно быть выше 8 в. Когда входное напряжение 5 В, выходная мощность составляет около 15 Вт, и амперметр не работает. Значение тока в модуле 4A, при условии, что максимальная выходная мощность, например, выход 17 В, ток не должен превышать 2 А.
6,4. Модуль с защитой от короткого замыкания, модуль защиты от короткого замыкания автоматически отключит выход, модуль может быть восстановлен на мощности, если ваш блок питания без защиты от тока на выходе, рекомендуется Модуль входного сигнала фронтальный предохранитель встроены в себе повысит коэффициент безопасности.
6,5. Модуль имеет недонапряжения входного сигнала функция защиты от перегрузки, по умолчанию составляет около 4,7 V. Ниже этого значения, выход будет отключен автоматически, и модуль может быть включен снова (обратите внимание на напряжение на порте модуля. Если ток на входе относительно большой, не обращайте внимания на частичное давление на входном проводе).

Посылка содержание
100% Фирменная Новинка
1 X блок питания
