2 бит/4 бит Bluetooth релейный модуль умный дом мобильное приложение переключатель

2 бит/4 бит Bluetooth релейный модуль умный дом мобильное приложение переключатель

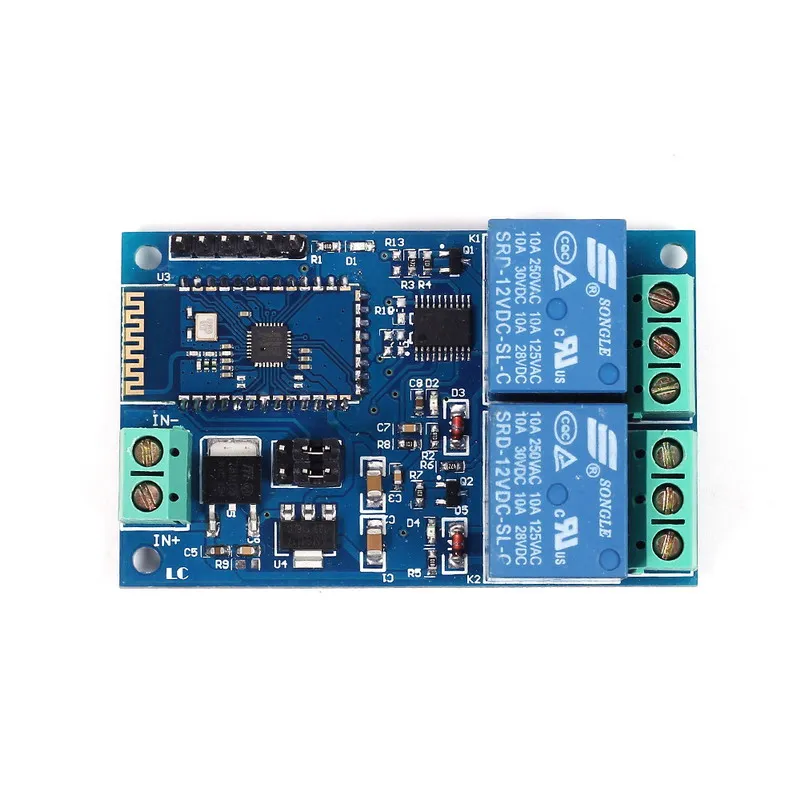

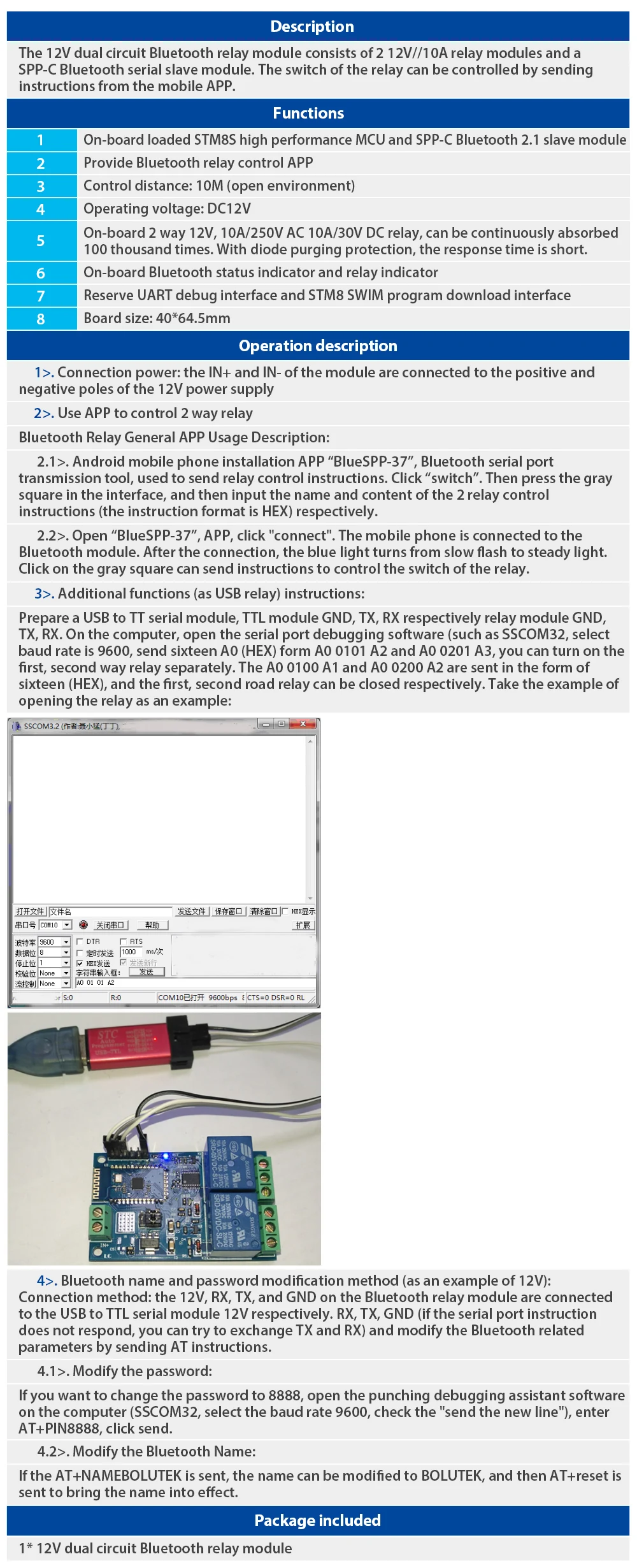

Версия 1: 2 Бит

Руководство пользователя

Http://attach01.oss-us-west-1.aliyuncs.com/IC/Datasheet/13040.zip

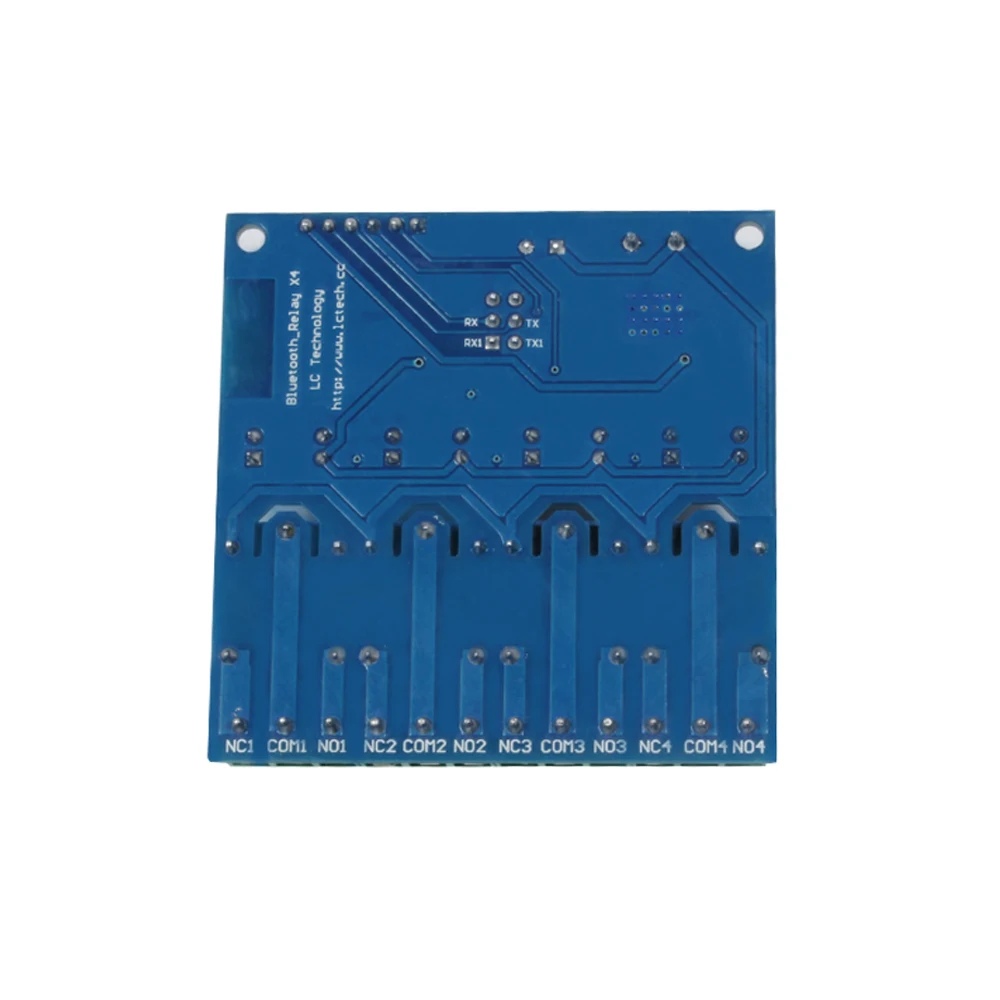

Версия 2: 4 Бит

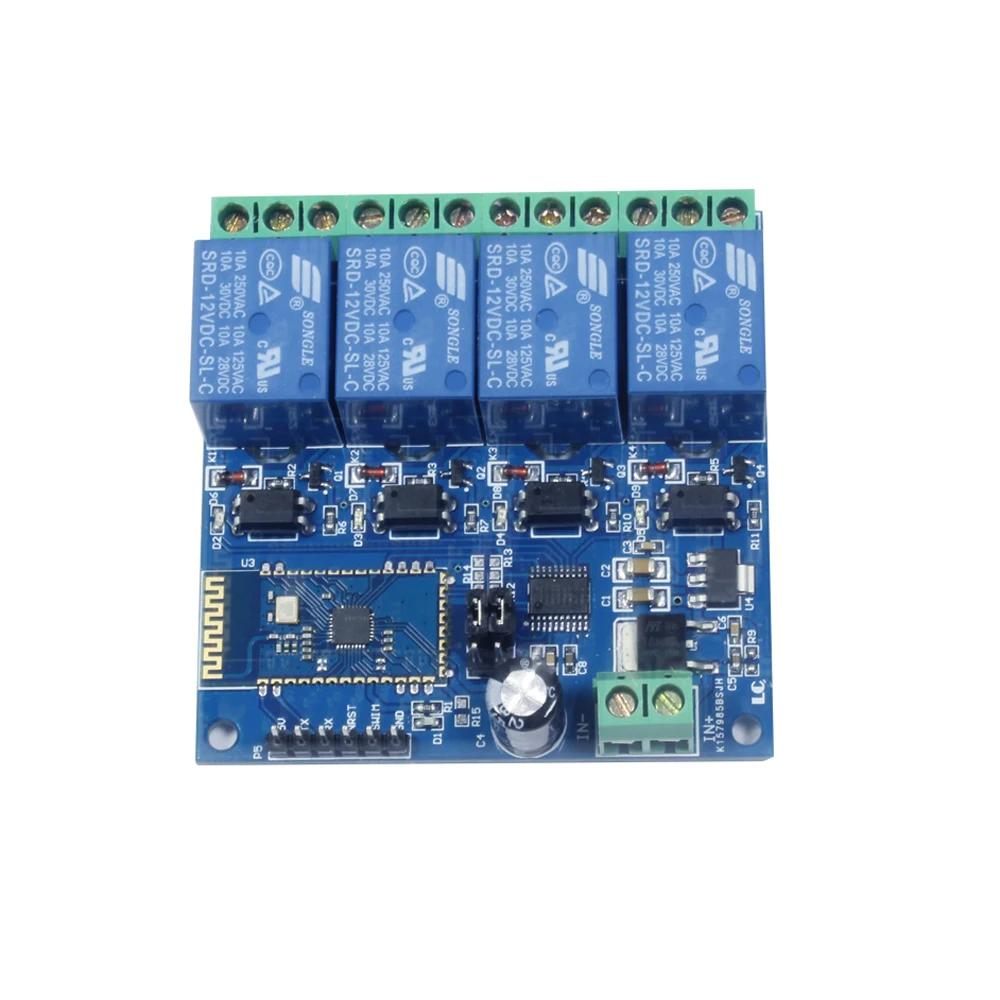

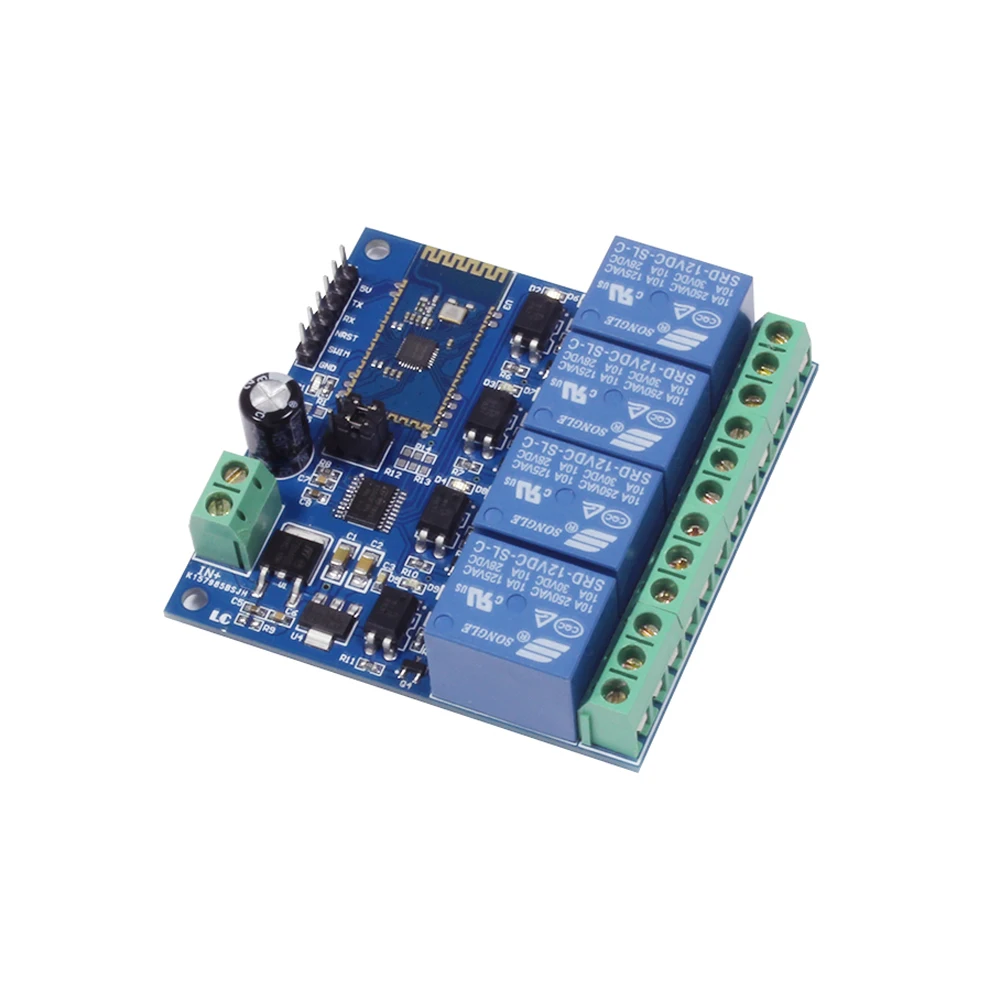

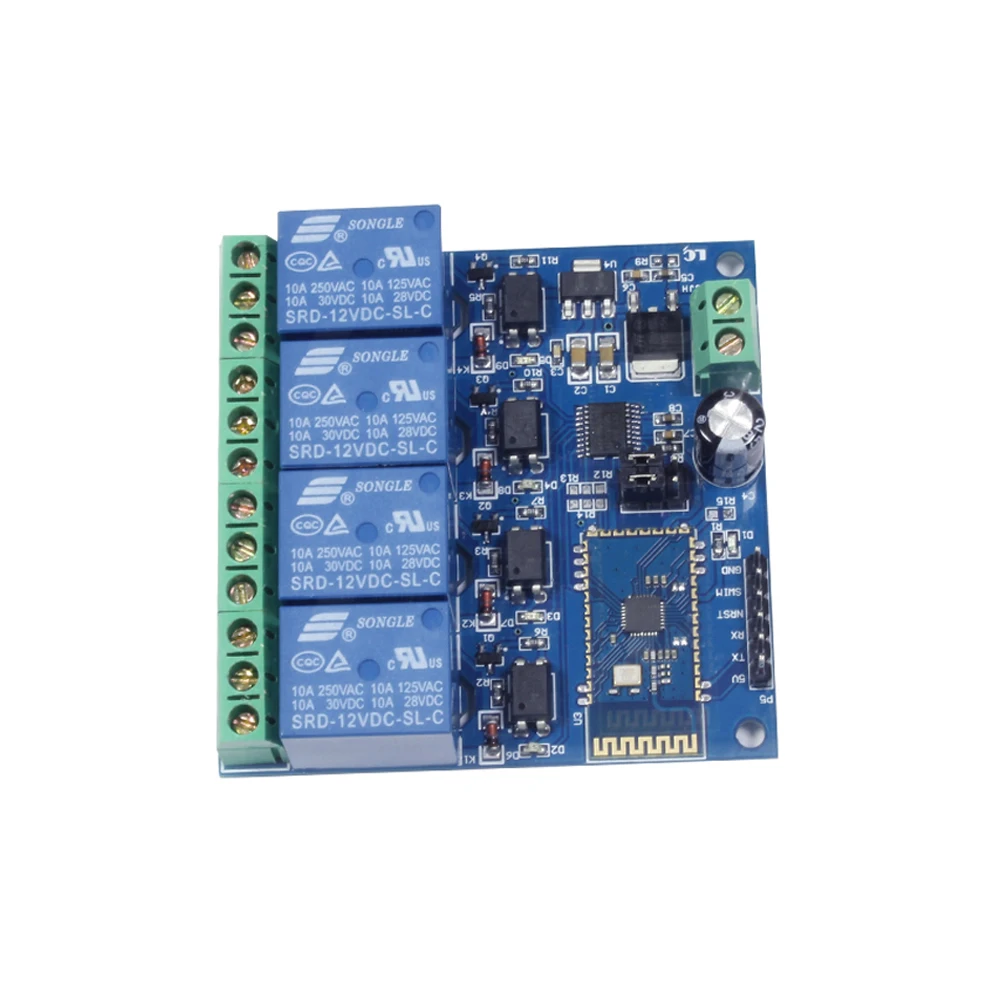

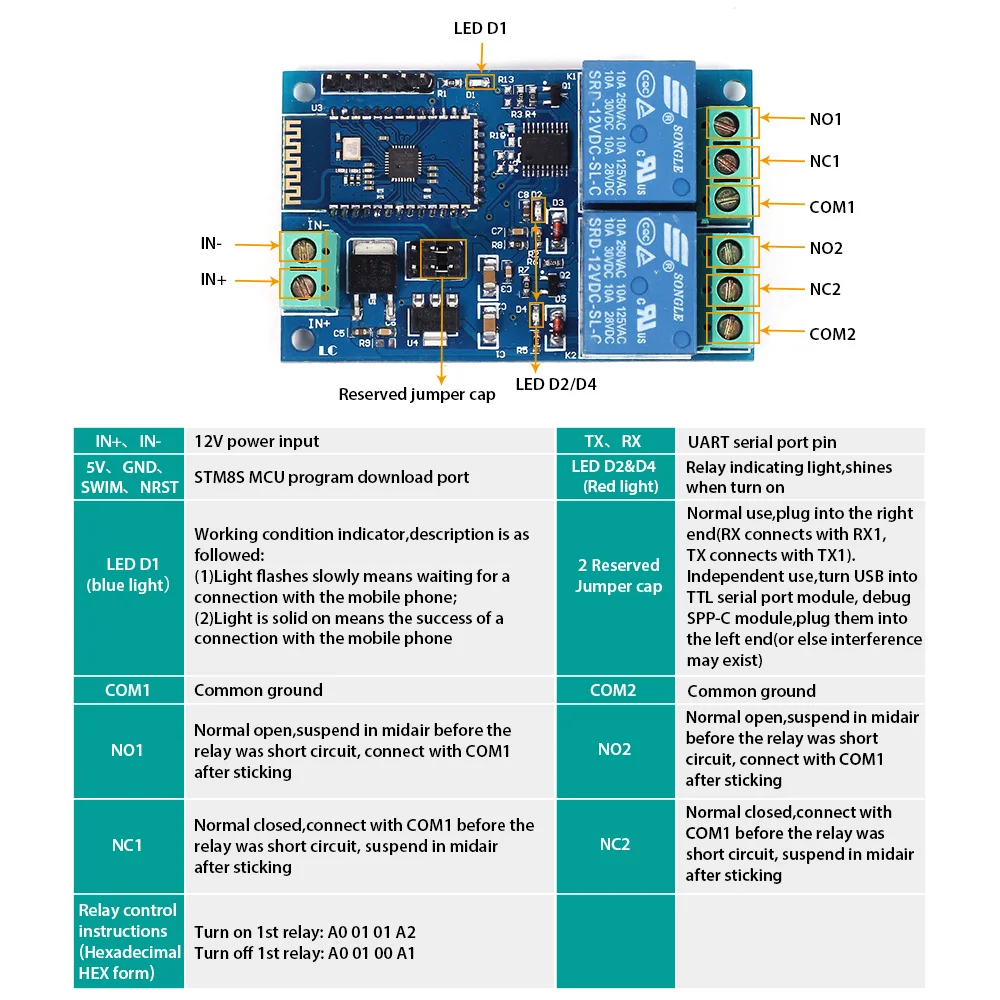

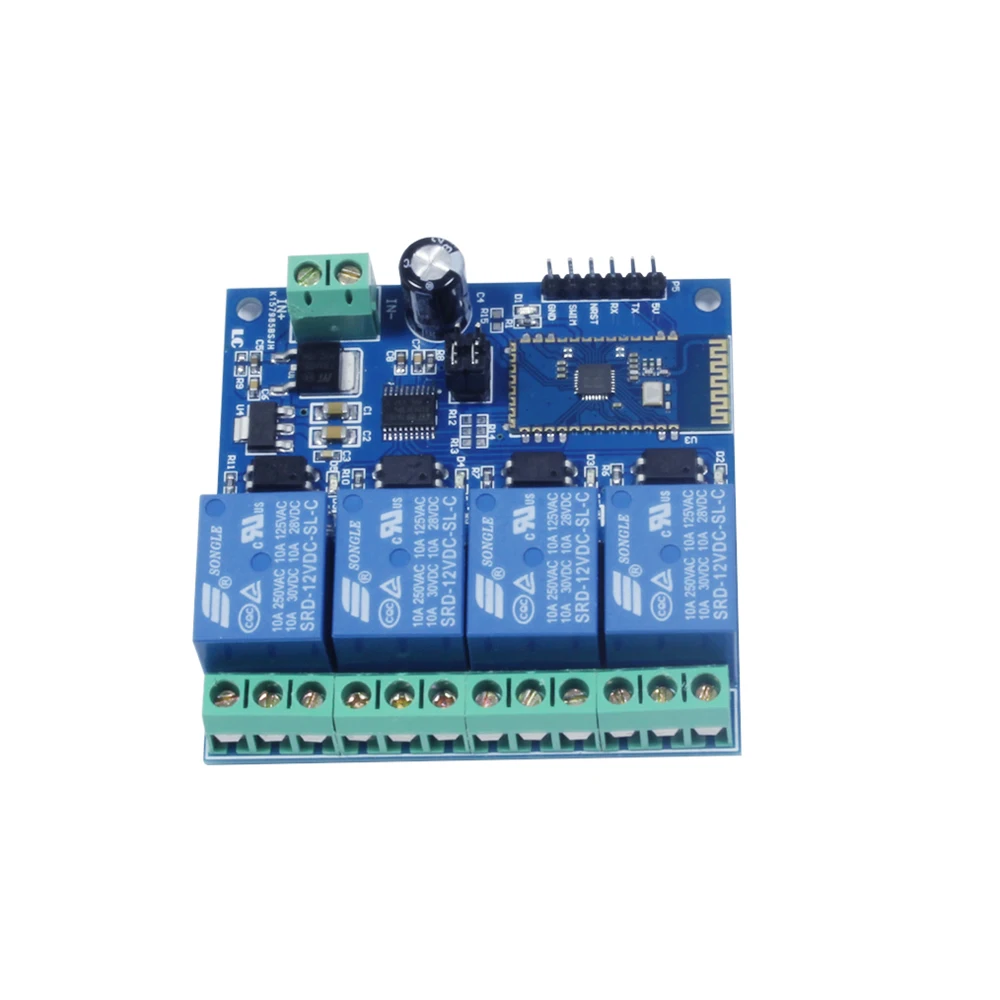

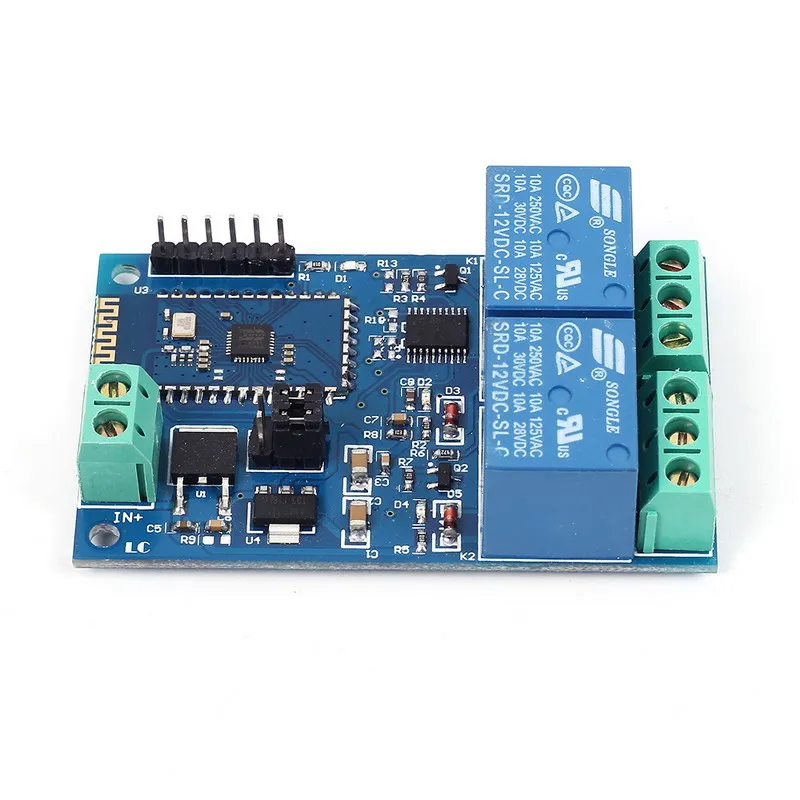

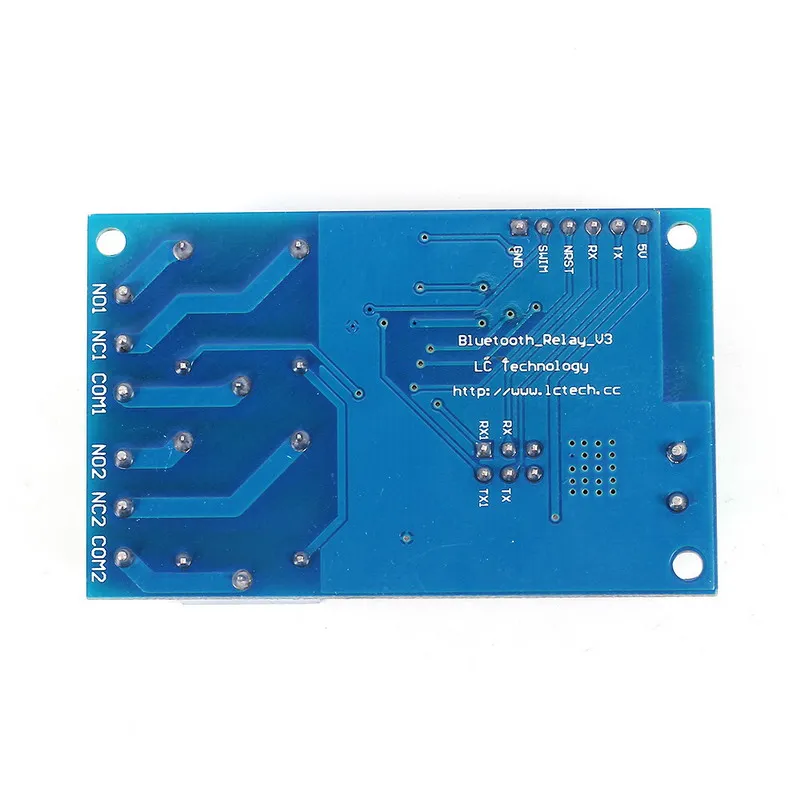

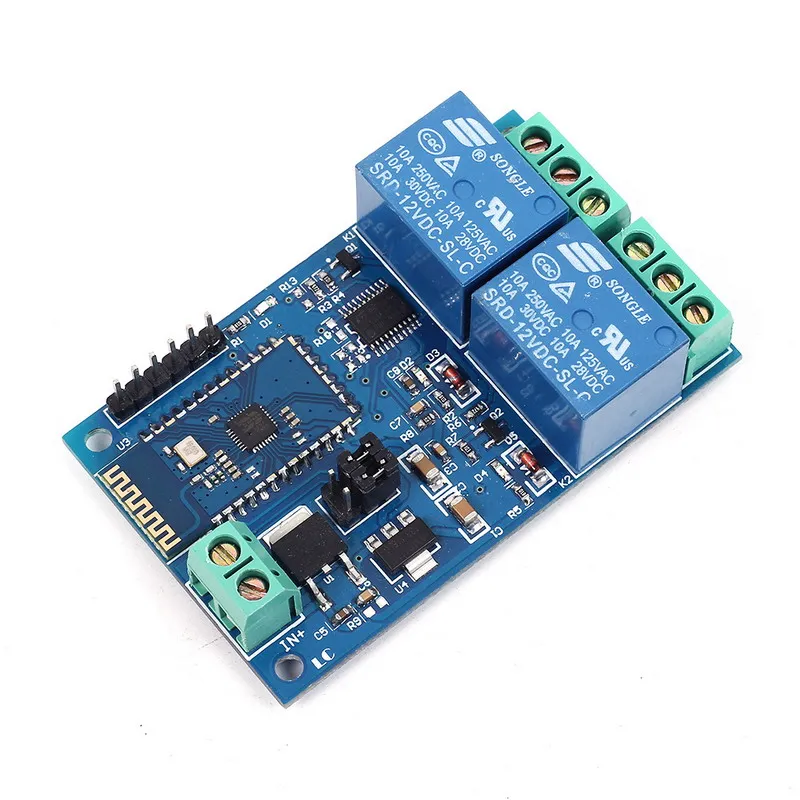

1. Обзор LC 12V Bluetooth 4-х канальный релейный модуль оснастить SPP-C Bluetooth 2,1 Рабочий модуль и 8 bit high performance MCU, вы можете управлять реле с мобильным телефоном приложение напрямую. 2. Функции и характеристики 1, бортовой N76E003/STM8S003 и SPP-C Bluetooth 2,1 модуль 2, реле можно управлять с помощью приложения 3, эффективное расстояние управления (на открытой местности): 10 м 4. Источник питания: 12 В 5, мы всегда укладываемся в доска 12 В, 10 А/250 V AC 10 A / 30 реле постоянного тока, поглощают излишки кожного 100000 раз Непрерывно, модуль с защитой от выпадения диода, короткое время отклика 6, встроенные компоненты изоляции оптопары, способность анти-помех сильно 7, бортовой Bluetooth индикатор и индикатор реле светодиодный 8, бортовой сохраненный интерфейс отладки UART (скорость передачи данных составляет 9600) и интерфейс программы MCU 3. Введено оборудование и инструкции 1. Интерфейс и источники: Размер: 62,7*63,2 мм IN +, IN-:12 В вход питания TX, RX: коммуникационная плата интерфейса UART Плавание, NRST:MCU программный интерфейс Светодиодный D2/D3/D4/D5 (красный): индикатор реле Светодиодный D1 (синий): индикатор состояния Bluetooth, описание D1 как показано ниже: (1) это означает ждать установления связи с приложением, когда D1 медленно мигает (2) это означает, что Bluetooth успешно подключается к приложению, когда D1 постоянно Команда управления реле (должен быть шестигранный формат): Откройте 1-е реле: A0 01 01 A2 Закройте 1-е реле: A0 01 00 A1 Откройте 2-е реле: A0 02 01 A3 Закройте 2-е реле: A0 02 00 A2 Откройте 3-е реле: A0 03 01 A4 Закройте 3-е реле: A0 03 00 A3 Откройте 4-е реле: A0 04 01 A5 Закройте 4-е реле: A0 04 00 A4 2. Управляйте реле с помощью приложения: 1, IN +, IN- connect к 12V DC адаптеру 2. Управляйте реле с помощью приложения Доступно 2 типа приложения: одно-это специализированное приложение, разработанное LCTECH, другое-это обычное приложение, которое загружается с Android market. 2,1, специальные инструкции по приложению: 2.1.1, установите приложение «BluetoothDemo» на свой телефон Android, откройте его и нажмите «Поиск», а затем подключите к модулю Bluetooth. Как правило, по умолчанию имя Bluetooth составляет BT04-A, а пароль-1234, это означает, что соединение нормально, когда синий светодиодный индикатор постоянно включен. Затем вы можете нажать на блок функций для управления реле. Как показано ниже:
