Бесщеточный контроллер постоянного тока Siaecosys 80A Sabvoton SVMC72080 для электрического

Бесщеточный контроллер постоянного тока Siaecosys 80A Sabvoton SVMC72080 для электрического

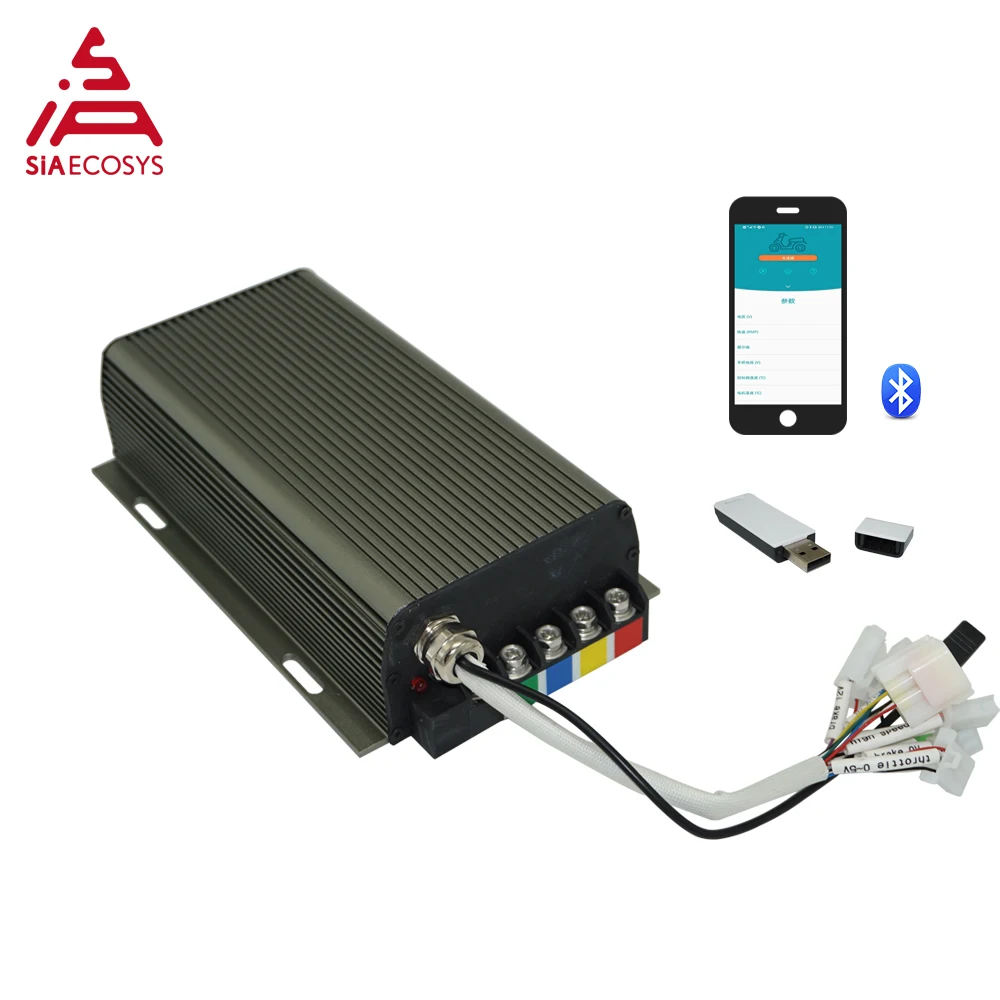

Контроллер Sabvoton SVMC 72080, подходит для электрического 1500 Вт, 72 в, 80 А, бесплатная доставка

Велосипедный мотор с адаптером bluetooth

Контроллер Sabvoton предназначен только для контроллеров синусоидального типа, бесщеточный контроллер постоянного тока, угол 120 градусов. Как правило, мы хорошо сочетается с QS двигателем, если вы хотите подобрать Новый брендовый двигатель, некоторые параметры должны быть протестированы самостоятельно.

П. С. Если у вас есть какие-либо сомнения по стоимости доставки, пожалуйста, свяжитесь с нами.

Также можно разместить заказ, но сначала не платить, тогда мы сможем изменить цену.

Ключ Особенности

1). Экономически эффективный

2). Совместим с почти бесщеточным двигателем BLDC

3). Программируемый

4). Синусоидальная волна без шума, бесшумная во время использования

2). Постоянный ток ограничение тока: 80A

3). Макс. Фазный ток: 200 А

4). Защита фазового тока: 250 А

5). Напряжение батареи: 24-72 в, номинальное, макс. 95 в

6). Зонд с терморегулятором: KTY83-122

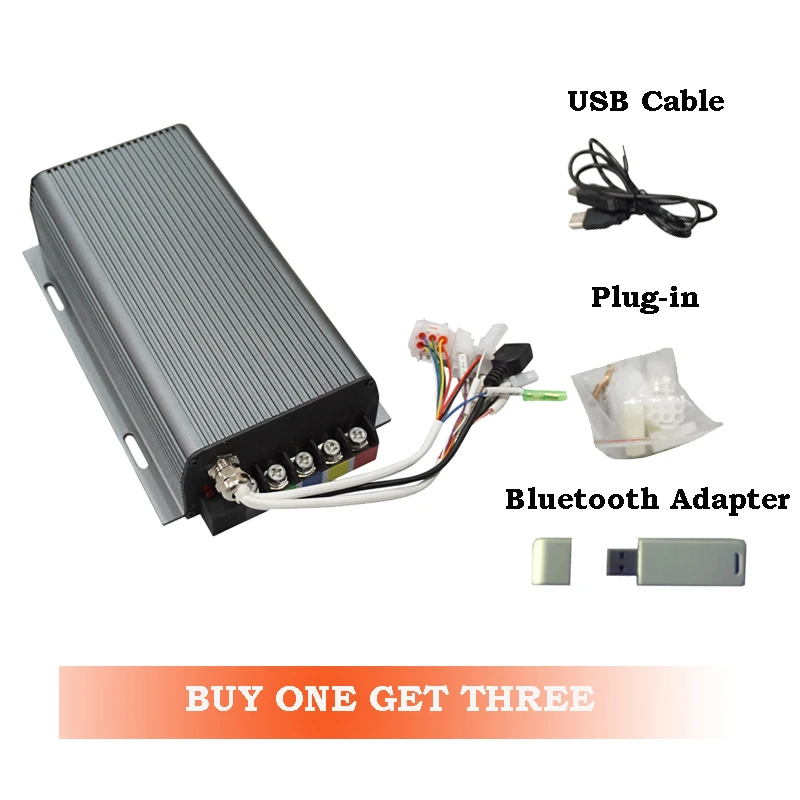

7). В том числе один контроллер, usb-кабель-конвертер, соответствующий штекер

8). Размер контроллера: 247 мм * 146 мм * 62 мм

9). Вес нетто: 2,2 кг

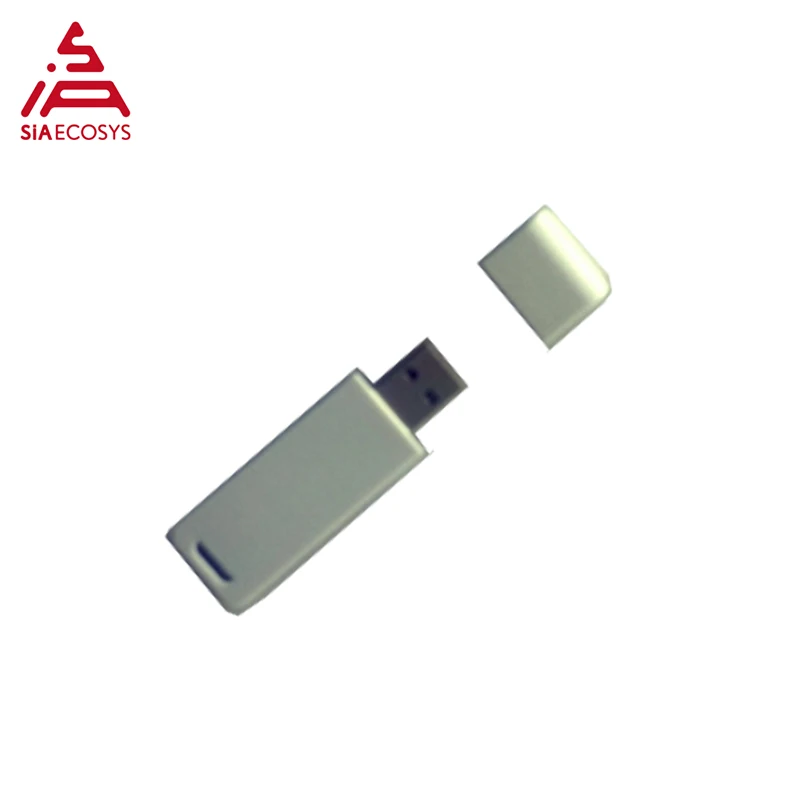

10). По умолчанию Поставляется адаптер bluetooth

11). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, электронный тормоз 0-5 В, три кнопки скорости, спидометр для холла, реверс, увеличение частоты вращения.

Пожалуйста, обратите внимание:

1). Мы обновили функцию электронного тормоза 0-5 В.

Старый: необходимо нажимать на выключатель тормоза, чтобы достичь 0-5 в функции e-brake.

Обновление: вы можете достичь 0-5 в функции e-brake без нажатия кнопки тормоза.

2). Без контроллера типа блокировки (выше а), есть гарантийное обслуживание, но мы можем предложить вам наши предложения.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер в соответствии с предоставленным нами чертежем.

4). Пожалуйста, перед включением убедитесь, что все соединения верны.

B. SVMC контроллер прайс-лист

1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (хотя и нормальный).

2). Для модели SVMC 60A поддерживается только Классическая функция.

3). Функция Customzied CA больше не поддерживает с мая 2017 года, но мы предложим вам чертеж, чтобы вы могли управлять подключением к вашему разъему CA.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм (пока не доступен)

C. Схема проводки серии SVMC

1. Схема проводки серии Svmc

2. Gerneral Wring для контроллера MQCON и CA

D. Интерфейс управления по SVMC

E. Схема проводки серии SVMC

1. Оранжевое зажигание.: провод должен быть подключен к батарее положительным.

2,1. H-стоп-сигнал: если фиолетовый провод подключается к аккумулятору 12V, контроллера входа статус тормоза, когда он отключиться, украшенное мозаикой из драгоценных камней, 12V, контроллера выйти из тормоза статус.

2,2. L-тормоз: если желтый провод подключается к 0 В (негатив аккумулятора), двигатель перестанет работать.

Высокий тормозной провод, соединяемый с 12 В тормозной провод ручного тормоза/ножного тормоза; Низкий тормозной проводС заземлением.

Высокие и низкие тормоза не могут использоваться одновременно.

3. Реверс: если белый провод подключается к 0 В (негатив аккумулятора), контроллер включается в состояние заднего хода, закручивается дроссельной заслонки, двигатель будет вращаться в обратном направлении.WЕсли белый провод отключится при напряжении 0 В, контроллер выключит режим заднего хода.

4. 3 функции скорости

3-х скоростной режим (боты):

5. 0-5 в дроссельная заслонка e-brake:

6. Функция termperature двигателя.

7. Контроллер MQCON может быть подключен к компьютеру через usb-кабель или соединен с телефономBluetooth,Компьютерный интерфейс точно такой же, как и интерфейс приложения для телефона.

Подключаться к компьютеру

Перед подключением к компьютеру, пожалуйста, установите usbdrive и программное обеспечение для громкости, предоставленноеПроизводитель контроллера

Usb-кабель должен быть подключен надлежащим образом, как показано на следующем рисунке:

F. Контроллер для рисования Sabvoton SVMC

Вот рисунок контроллера Sabvoton SVMC, 247 мм * 146 мм * 62,5 мм

G. Дополнительные Примечания:

1. Все штырьки RTN соединены внутри.

2. Функция измерения заключается в копировании любого из датчиков Холла.

3. Приведенное выше определение штифта предназначено для классического контроллера типа.

Пожалуйста. Сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к мотору и другим частям.

Программируемое по и руководство пользователя (прежде чем получить контроллер)

Пожалуйста. Свяжитесь с продавцами, чтобы получить ссылку и пароль для загрузки руководства и программного обеспечения до/когда вы получите контроллеры.

Применение для контроллера SVMC
