Описание

Обзор

OpenH743I-C-это макетная плата STM32, разработанная дляSTM32H743IIT6Микроконтроллер состоит из материнской платы и основной платы MCUКорех743i.

OpenH743I-C поддерживает дальнейшее расширение с различными дополнительными досками аксессуаров для конкретного применения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с Микроконтроллерами серии STM32.

Что на материнской плате

Разъем основной платы MCU:Для легкого подключения Corex 743i Интерфейс Arduino:Для подключения щитов Arduino Интерфейс DCMI:Для подключения камеры 8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash Интерфейс ULPI:Для подключения высокоскоростного USB-периферийного устройства (STM32H743I интегрирует USB HS-контроллер без каких-либо устройств PHY) ЖК-интерфейс 1:Для подключения 10,1 дюймового ЖК-дисплея, 7 дюймового ЖК-дисплея, 4,3 дюймового ЖК-дисплея ЖК-интерфейс 2:Для подключения 4,3 дюймового ЖК-дисплея Интерфейс SAI1:Для подключения звуковые модули Интерфейс ICSP:Arduino ICSP Интерфейсы SPI: Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx, W25QXX), sd-карта, MP3-модуль и т. д. Легко подключается к модулям AD/DA (Альтернативная функция AD/DA функции SPI1) Интерфейс Ethernet:Для подключения модулей Ethernet Интерфейс I2S / I2C:Легко подключается к периферийным устройствам I2S, таким как аудиомодуль и т. д. Разъем USART1:USB в UASRT через встроенный преобразователь CP2102 Интерфейс QUADSPI:4-проводной интерфейс SPI (новейший периферийный интерфейс серии H7) для подключения последовательных модулей вспышки, таких как плата W25QXX Интерфейс SDMMC:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI Интерфейс USART3:Легко подключается к RS232, RS485, USB к 232 и т. д. Интерфейс CAN2:Для подключения модулей CAN Интерфейс CAN1:Для подключения модулей CAN Интерфейс I2C1/I2C4:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода-вывода (PCF8574), EEPROM (AT24Cxx), 10 DOF чувствительного датчика иду и т. д. Контактный разъем MCU:Все порты ввода-вывода MCU доступны на разъемах расширения для дальнейшего расширения 5V DC jack 5 В/3,3 В Входная/Выходная мощность:Обычно используется в качестве выходной мощности, а также общего заземления с другой пользовательской платой Переключатель питания:Питание от 5VDC или USB-соединения USART1 CP2102:Конвертер USB в UART Светодиоды:Удобно для индикации состояния ввода-вывода и/или запуска программы Джойстик:Пять позиций Кнопка пробуждения:Используется как обычная кнопка и/или Пробуждение микроконтроллера STM32 из режима сна Кнопка сброса Джемпер USART1 Светодиодная перемычка Короткая перемычка для подключения к I/Os по умолчанию, используемому в примере кода Откройте перемычку, чтобы подключиться к пользовательским входам/ОС через перемычки Перемычка Короткая перемычка для подключения к I/Os по умолчанию, используемому в примере кода Откройте перемычку, чтобы подключиться к пользовательским входам/ОС через перемычки Перемычка Arduino Короткие верхние контакты, A4, A5 используются в качестве рекламной функции Короткие Нижние контакты, A4, A5 используются в качестве функции I2C Что на Corex 743i

STM32H743IIT6:Высокопроизводительный микроконтроллер STM32, который отличается: Ядро:Cortex-M7 32-битный RISC + Двойная точность FPU + Chrom-ART графический ускоритель Особенность:Инструкции по DSP с одним циклом Рабочая частота:480 МГц, 1027 Дмитров/2,14 Дмитров/МГц Рабочее напряжение:1,62 в-3,6 В Посылка:LQFP176 Воспоминания:2 Мб флэш-памяти, 1 Мб ОЗУ (864 КБ Пользователь + 192 Кб TCM + 4 КБ резервного копирования) Интерфейсы связи MCU: 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI 1 x FMC, 2 x SDMMC, 10 x TIM , 5 x LPTIM 1 LTDC, 1 SPDIFRX, 1 x HDMI-CEC, 1 x switu 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick USB 2,0-1 шт. OTG FS USB 2,0-1 шт. OTG HS (поддерживает внешний HS PHY через ULPI) 1x10/100 Ethernet MAC Преобразователи AD & DA:3 x AD (16-bit); 2 x DA (12-bit) Отладка/программирование:Интерфейсы Поддержка JTAG/SWD, поддерживает IAP IC42S16400J / IS42S16400J:SDRAM 1 Мег биты x 16 бит x 4 банка (64 Мбит) STMPS2151STR:Встроенное устройство управления питанием USB AMS1117-3.3:Регулятор напряжения 3,3 В Кристалл 8 м 32,768 K кристалл,Для внутреннего RTC с калибровкой Кнопка сброса Светодисветодиодный VBUS:Индикатор usb-порта Светодисветодиодный PWR:Индикатор питания Переключатель питания,Питание от 5VIN или USB-соединения Выбор режима загрузки,Для настройки штифта BOOT0 Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Поддерживает устройство и/или хост MCU булавки расширитель,VCC, GND и все контакты ввода-вывода доступны на разъемах расширения для дальнейшего расширения Перемычка питания VBAT: короткий перемычка для использования системного источника питания, откройте его для подключения внешнего источника питания, например, аккумулятора VREF: Короткая перемычка для подключения VREF + к VCC, откройте ее, чтобы подключить VREF + к другому пользовательскому контакту через перемычку Джемпер OTG Короткая перемычка при использовании USB OTG/HOST Откройте перемычку, чтобы отключить от соответствующего порта ввода-вывода Фотографии
Макетная плата OpenH743I-C
Макетная плата OpenH743I-C вид сзади

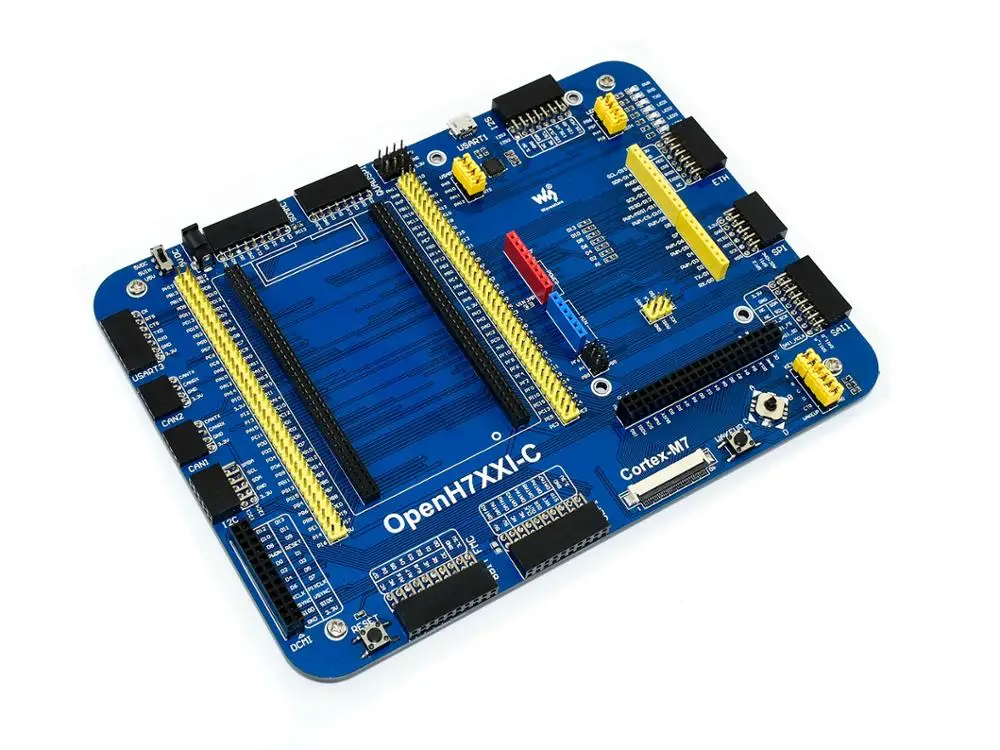

OpenH743I-C материнская плата
OpenH743I-C материнская плата

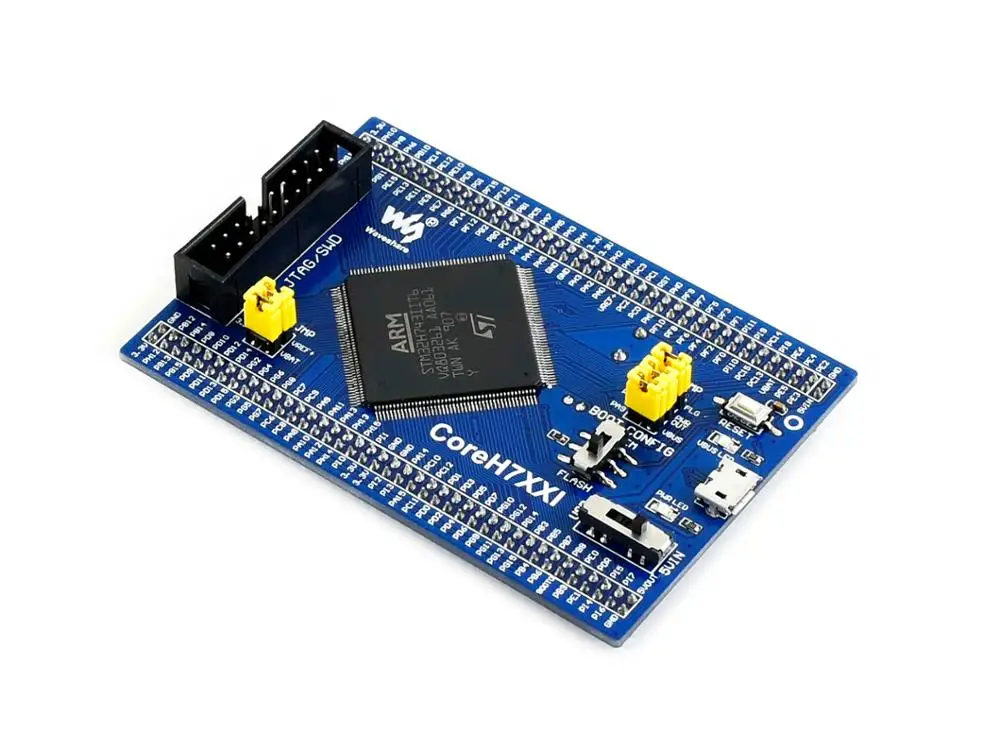

Плата STM32 Cortex-M7 MCU

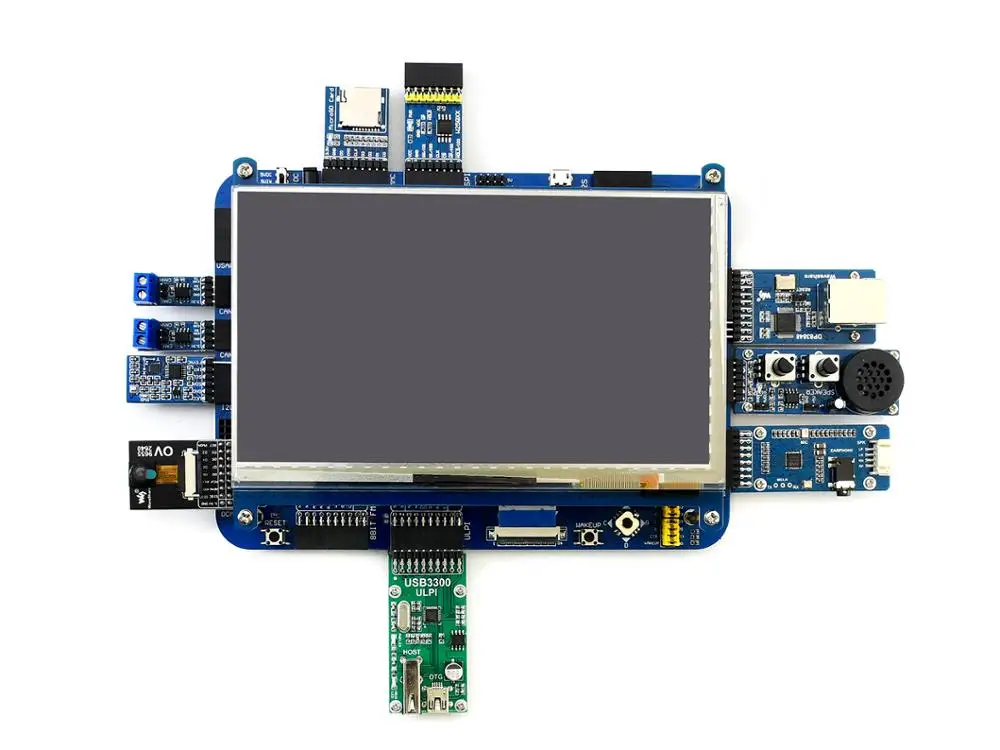

Подключение к различным периферийным устройствам
Подключение к различным периферийным устройствам
Подключение к usb-устройству через кабель преобразователя
4,3 дюймовый ЖК-дисплей emWin demo1
4,3 дюймовый ЖК-дисплей emWin demo2
4,3 дюймовый ЖК-дисплей emWin demo3
4,3 дюймовый ЖК-дисплей emWin demo4
7-дюймовый ЖК emWin demo1
7-дюймовый ЖК-дисплей emWin demo2
7-дюймовый ЖК-дисплей emWin demo3
7-дюймовый ЖК emWin demo4

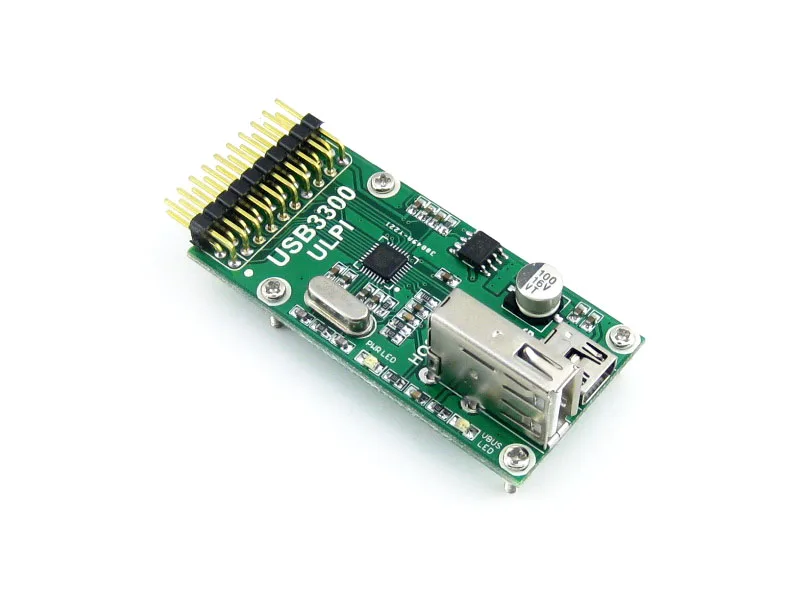

Подключение к плате USB HS USB3300

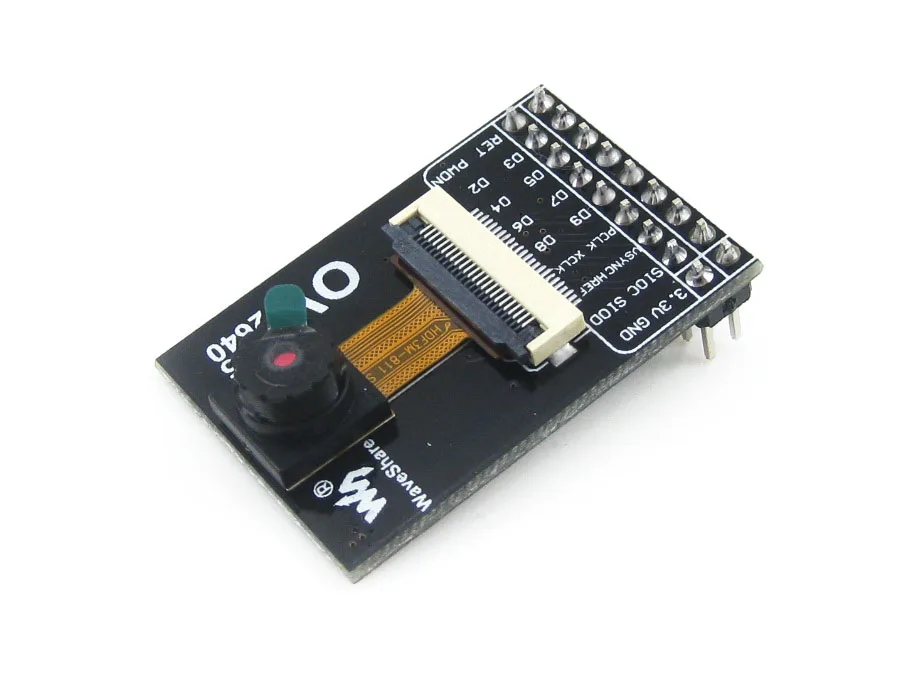

Подключение к плате камеры OV2640
Подключение к плата NandFlash
Подключение к плате RS232
Подключение к плате RS485
Подключение к CAN Board
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к клавиатуре AD
Тестовая плата на портах AD/DA
Подключение к плате FRAM
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате памяти Micro SD
Подключение к плате DataFlash
Подключение к RF плате NRF24L01
Подключение к плате Ethernet
Подключение к плате VS1003B MP3
Подключение к аудиоплате
Подключение к плате VGA PS2
Подключение к любой необходимой плате аксессуаров

---

Примечание:
Модули на фотографиях предназначены только для справки.
OpenH743I-C не интегрирует никакую функцию отладки, требуется отладчик.

---

Интерфейсы JTAG/SWD

На рисунках 1 и 2 показаны контакты заголовка интерфейса JTAG/SWD

Рис. 1.Распиновка заголовка JTAG
Рис. 2.Распиновка заголовка SWD
Ресурсы для развития Схема Демо-код (примеры в C, FreeRTOS, μC/OS-III) Программное обеспечение для разработки STM32 (KEIL, stm32cubic EMX и т. д.) Набор данных STM32 Документы по разработке STM32

Вики:Www.waveshare.com/объектов/openh743i-c

Размеры

Содержимое упаковки

Вес:0,746 кг

"Стандарпосылка"ИПосылка набор аксессуаров"Ниже приведены.

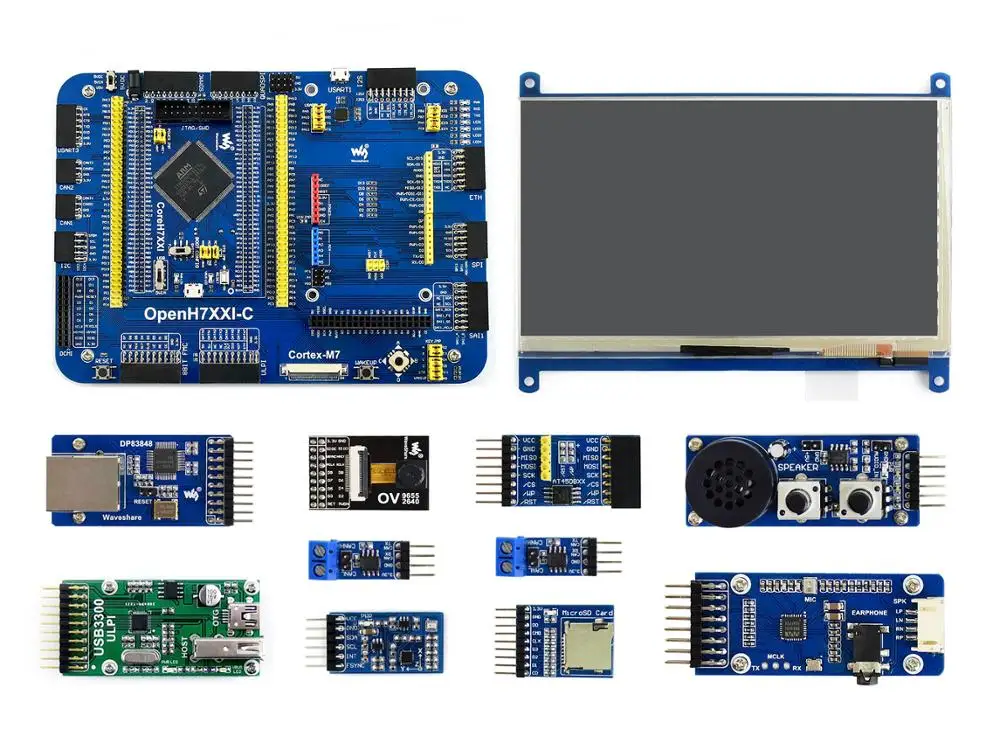

Посылка Макетная плата OpenH743I-C x 1 Штекер USB типа A для кабеля micro B x 1 Разъем USB типа A для кабеля micro B x 1 Комплект 4-контактных 2-контактных проводов x 1 Адаптер питания 5 В x 1 1 2 3 4 5 Набор аксессуаров 7-дюймовый емкостный сенсорный ЖК (F) x 1 Плата Ethernet DP83848 x 1 USB3300 USB HS плата x 1 Аудиоплата WM8960 x 1 Карта памяти Micro SD x 1 Плата камеры OV2640 x 1 Плата W25QXX DataFlash x 1 10 DOF ИДУ датчик (D) x 1 SN65HVD230 CAN Board 2 шт. x 1 Аналоговая тестовая плата x 1 Штекер USB типа A для кабеля mini-B x 1 Разъем USB типа A для кабеля mini-B x 1 Кабель Ethernet x 1 40-контактный FFC × 1 Набор винтов для ЖК-дисплея 7 дюймов x 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
