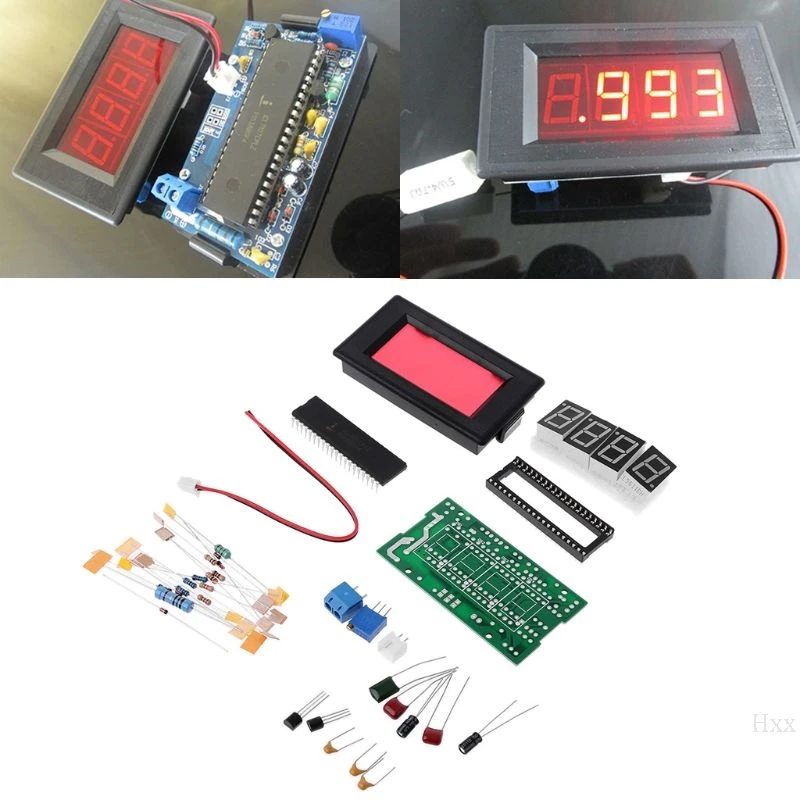

ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70 6x39 мм Фурнитура для бижутерии
Описание товара
100% новый и высокое качество
Принцип цепи:
AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, эталонного источника напряжения, схемы ввода и схемы отображения.
1.ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренний включает в себя; Линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д.
2. Цепь питания делится на положительную мощность и отрицательную мощность. Положительная мощность вводится при помощи фильтрации J2,C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют-напряжение 5 В, входное чипом 26th pin.
3. Исходный источник напряжения состоит из R1, R2, VR1, R9, U2. 36-pin Является эталонным входным контактом напряжения. Отрегулируйте потенциометр VR1, чтобы напряжение 36 контактов составляло 100 мВ.
4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение будет входом к чипу 31-pin через ограничение тока R6 и будет обработано, C3-конденсатор фильтрации входного напряжения.
5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок может быть погружена непосредственно чипом. R10-это ограничение по току сопротивления DS1-DS3 цифровых труб с десятичными точками.
Отладка готового продукта:

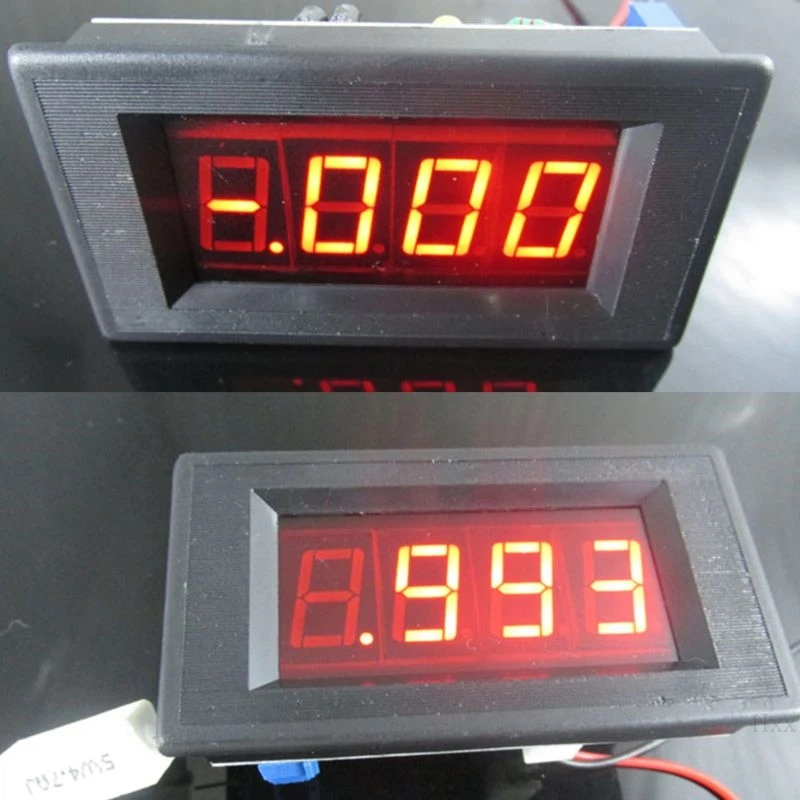

1. После подключения к DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-.000 или. 000, это нормально.
2. Применение мультиметр для измерения напряжения между чип 36-контактный и 35-pin, а также регулировать VR1 потенциометр дайте ему быть 100mV.
Контрольное значение напряжения в ключевых точках:
1. Чип 1-контактный и 21-контактный: 5V.
2. Чип 36-pin и 21-pin: 100 мВ,
3. Чип 26-контактный и 21-контактный: −5 в.
Спецификация:
Материал: PCB + металл + пластик
Тип: цифровой комплект амперметра

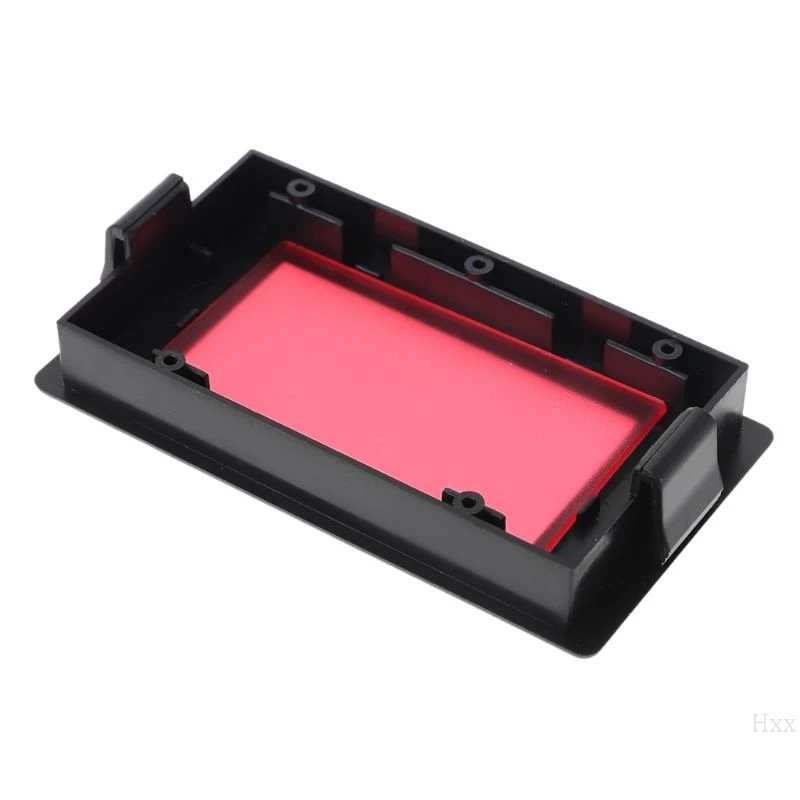

Размер панели: 79x44 мм/3,11x1,73 дюйма
Крепление Размеры: 71x39 мм/2,8 x 1.53in
Количество: 1 шт.
Параметры электроэнергии:
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: 35 мА
Точность: ± 1 мА
Диапазон измерения: 0 - 2A
Индикация диапазона: дисплей Primacy 1/-1
Цвет дисплея: красный
Количество: 1 комплект
Примечание:
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
Посылка включает в себя:

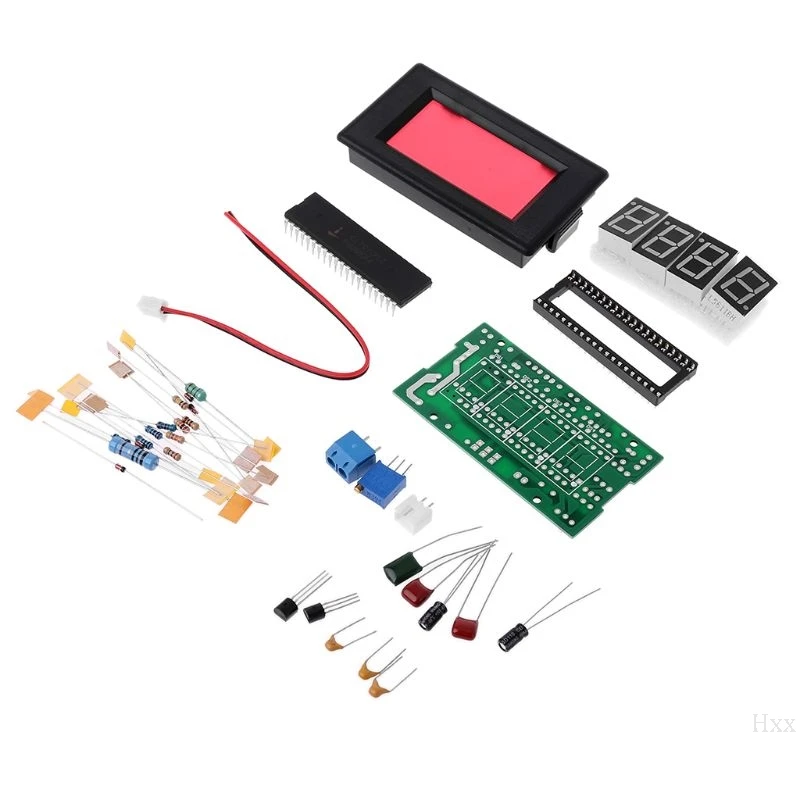

1 комплект x Цифровой комплект амперметра
