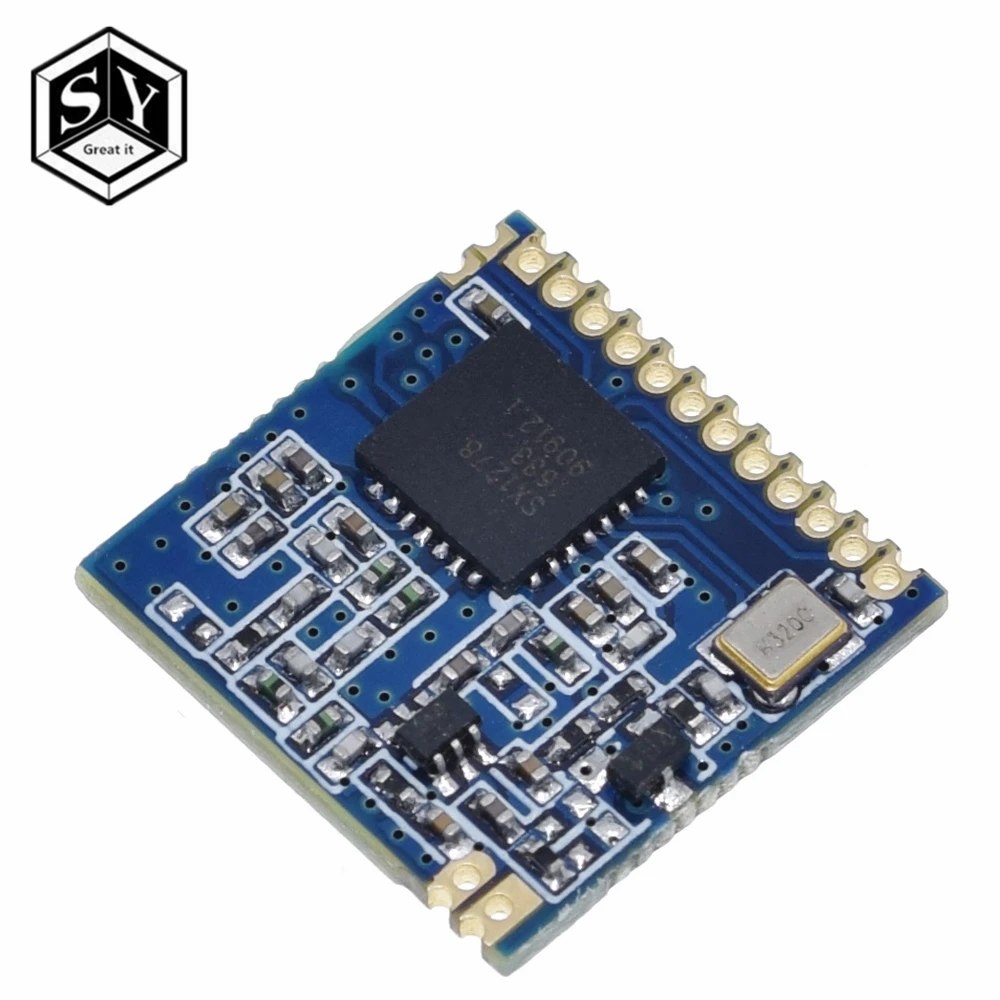

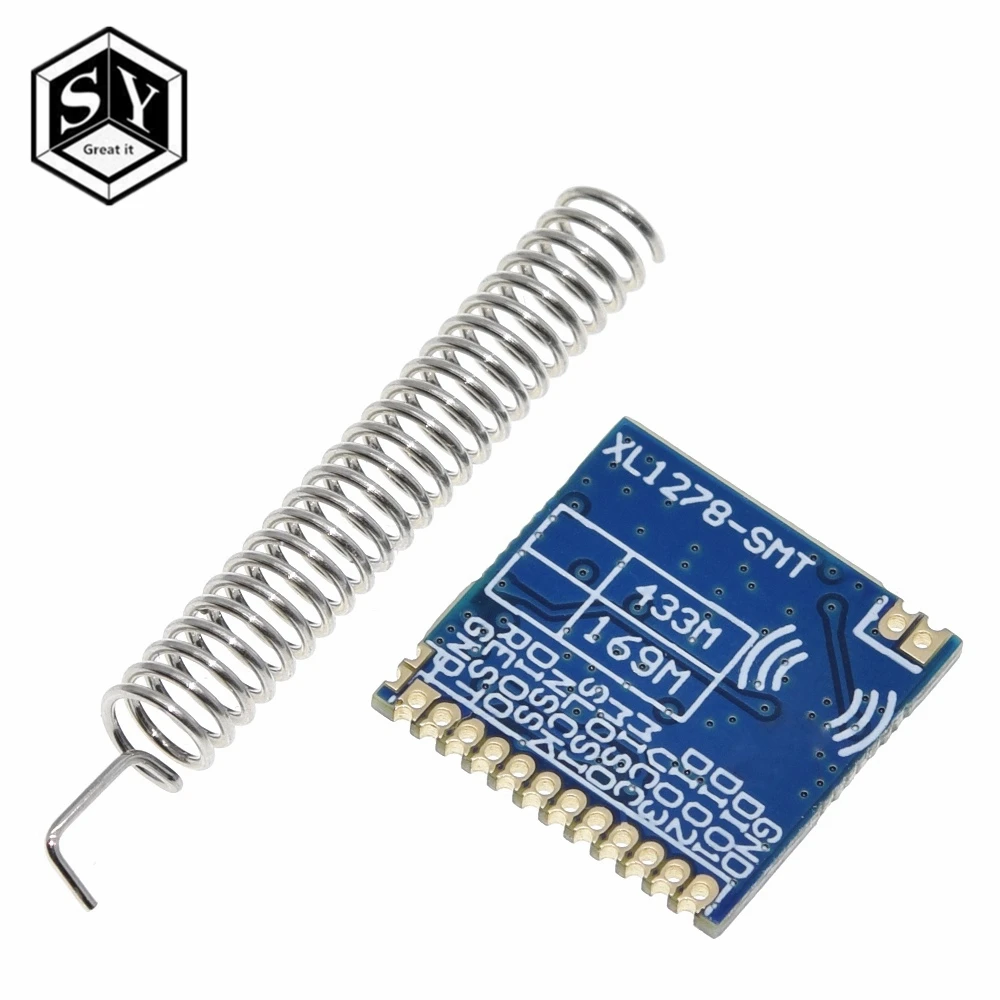

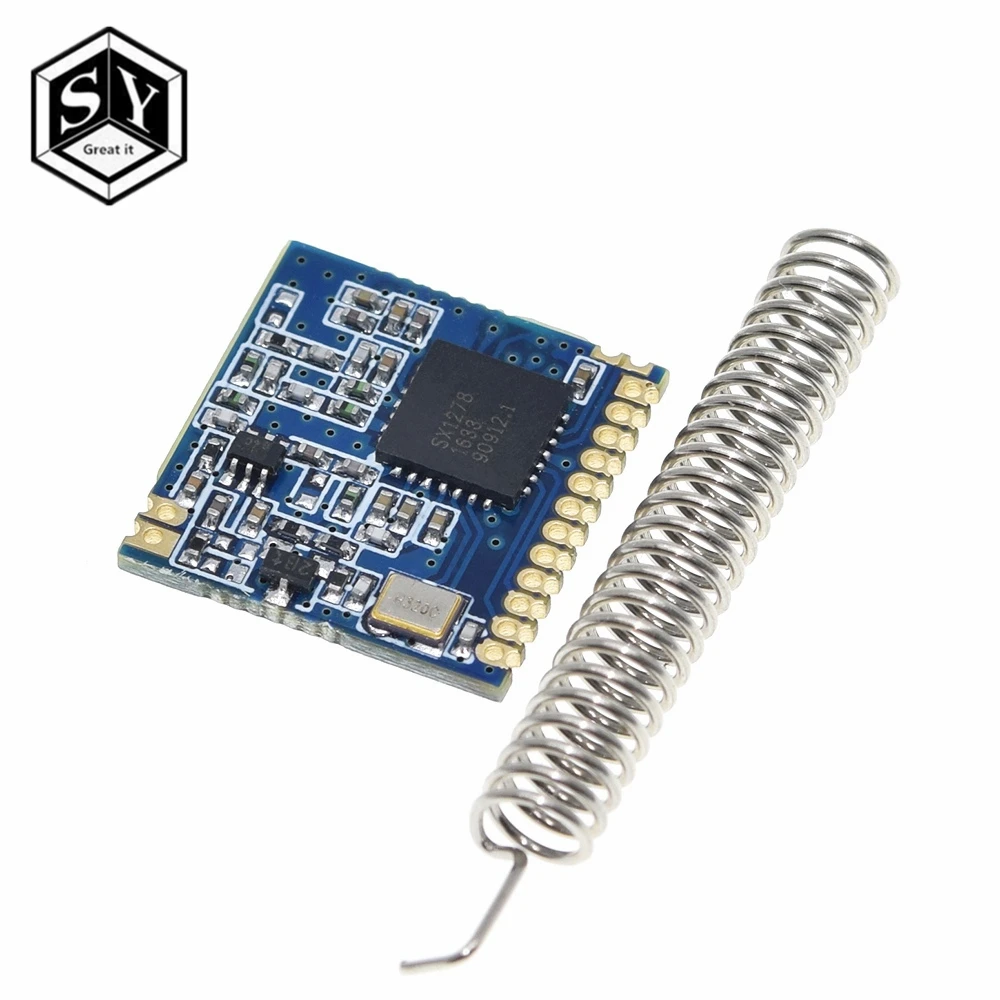

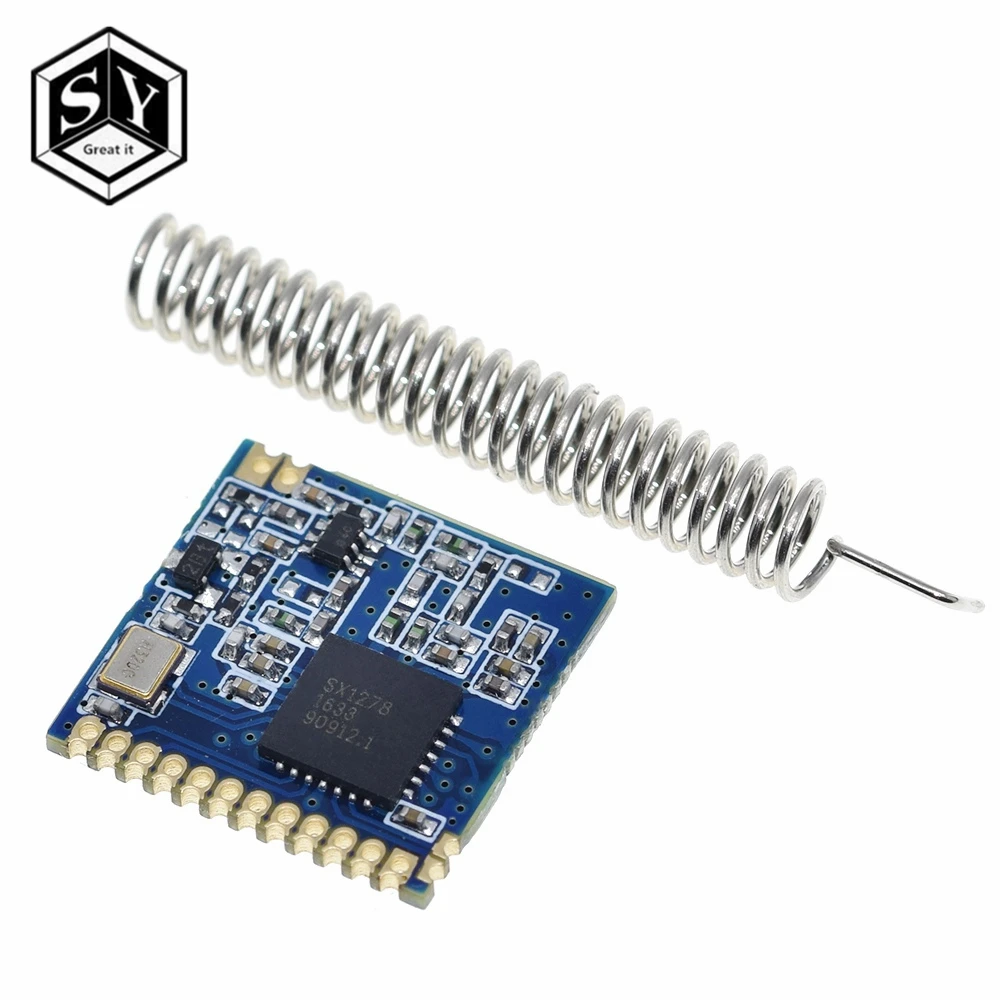

Радиочастотный модуль LoRa SX1278 1 шт. чип PM1280 дальний приемник связи и передатчик SPI

Радиочастотный модуль LoRa SX1278 1 шт. чип PM1280 дальний приемник связи и передатчик SPI

Рабочее напряжение: 1,8 V ~ 3,6 V

Рабочая температура: -20 ~ 70 ℃

Рабочая частота: 410 ~ 525 МГц

Мощность передачи: 19 ~ 20,5 дБм

Чувствительность приемника: отклонение частоты 5K

FSK / GFKS технология, LoRa (Удаленная) Технология распространения спектра

Полудуплексная связь

Супер анти-помех (коэффициент отклонения канала: 56 дБ)

Высокая чувствительность приема-139dbm. (32 м пассивный 10ppm с украшением в виде кристаллов)

ISM многополосный, нет необходимости применять для бесплатного использования частоты.

Многочастотный опционально, различные скорости передачи. Может использоваться в FDMA и FM технологии.

Интеллектуальный сброс, мониторинг низкого напряжения, таймер wakeup, режим низкой мощности, режим сна

Низкое энергопотребление для приема тока: 10-12 мА

256 бит FIFO TX / RX

Функция обнаружения канала RSSI

Режим передачи: FIFO/прямой режим (рекомендуемый режим упаковки FIFO)

Конфигурация: AFC/функция пробуждения воздуха/низкое энергопотребление/чувство перевозчика/исправление ошибок FEC/Шифрование AEC

Сверхдальняя передача до 5 км

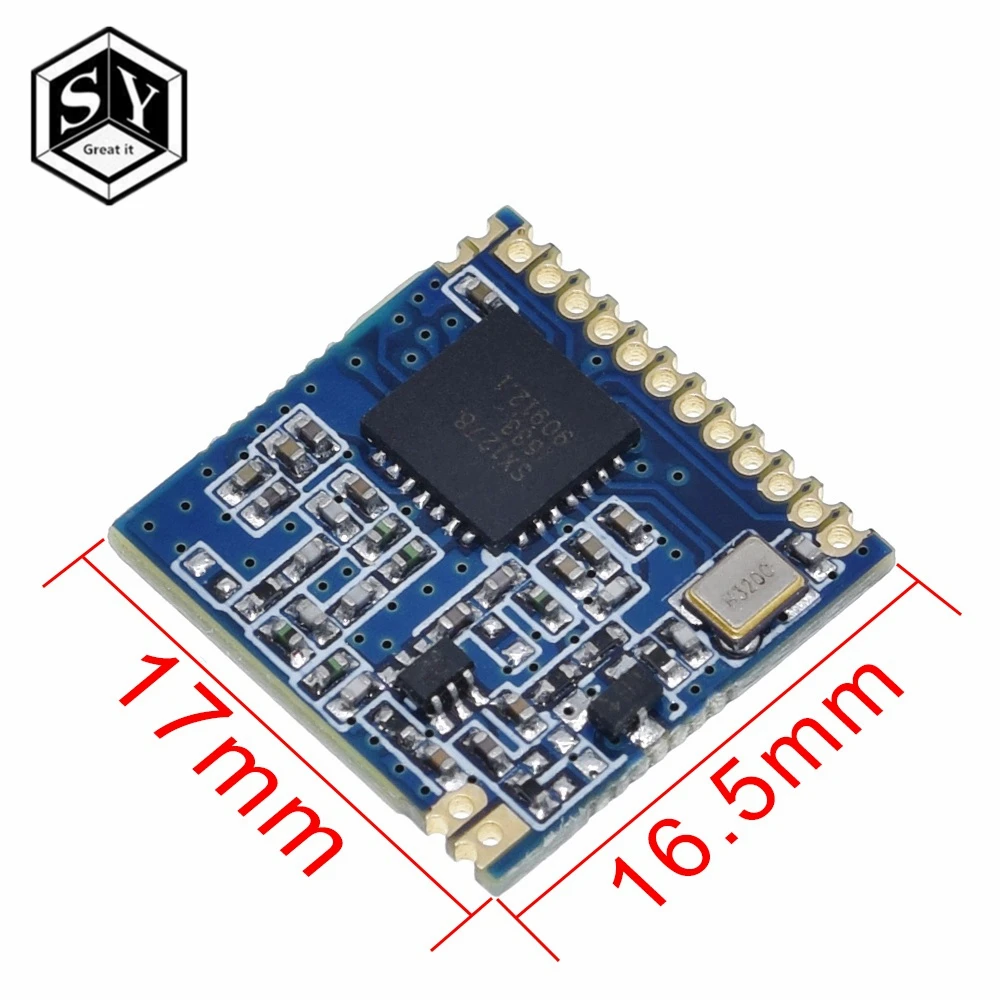

Маленький размер, размер: 17*16,5 мм

Пульт дистанционного управления и система удаленного сбора данных

Считывание беспроводного счетчика (счетчик воды, счетчик, газовый счетчик)

Беспроводная машина для заказа, нефтяное месторождение, горнодобывающая зона, площадка, завод и другие оригинальные интерфейсные системы 485/232

Промышленный сбор данных, передача, интеллектуальная система управления

Беспроводная система сигнализации

Система умного дома

Младенческая система наблюдения/Больничная система подкачки

Беспроводная маленькая система передачи данных

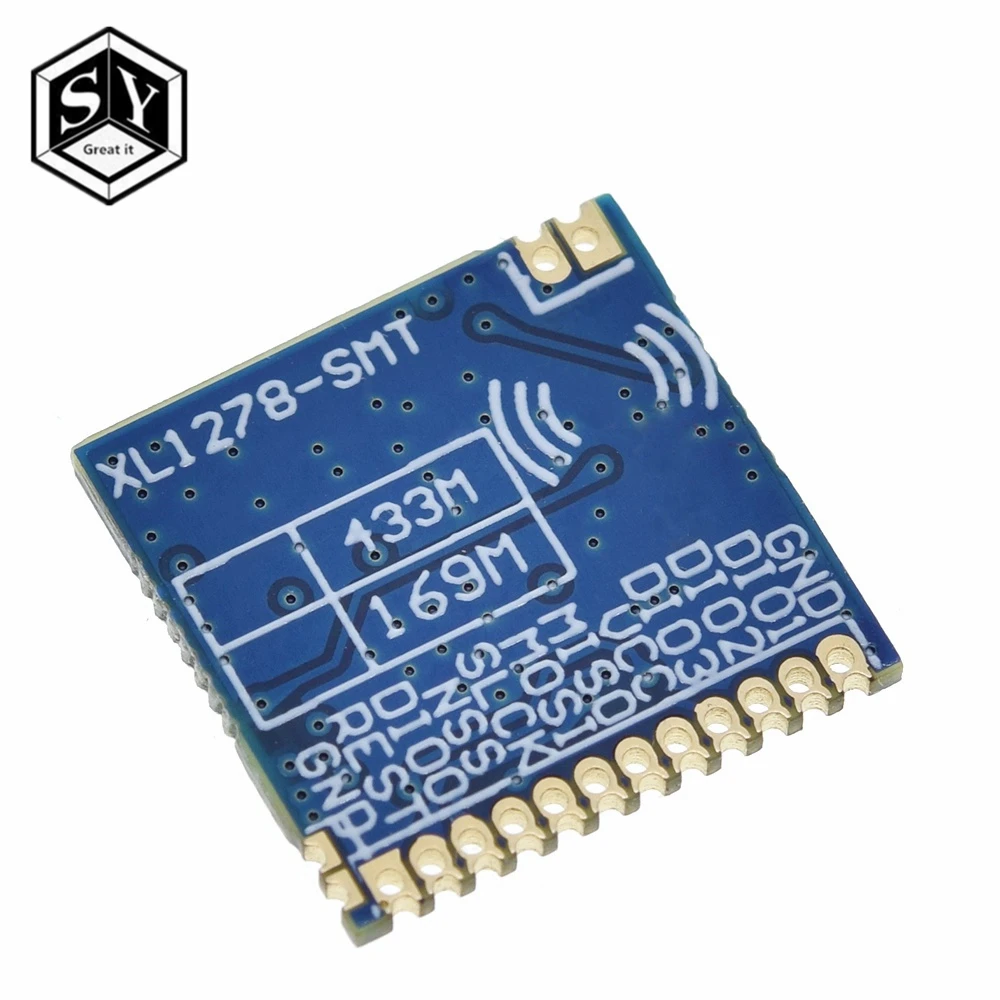

GND: сигнал заземления

DI01: цифровой ввод/вывод, определяемый

DI02: цифровой ввод/вывод может быть определен

DI03: цифровой ввод/вывод может быть определен

VCC: Мощность блока питания (3,3 v)

MISO: выход данных SPI

MOSI: выход данных SPI

SCK: SPI вход часов

NSS: чип SPI

DI00: цифровой ввод/вывод может быть определен

Остальное: сброс

Остальное: сброс

GND: сигнал заземления

DI04: цифровой ввод/вывод может быть определен

DI05: цифровой ввод/вывод, можно определить

ANT: интерфейс антенны

▪FSK/GFSK , LoRa (Дальний диапазон) Технология распространения спектра

▪ Полудуплексная связь

■ Отличное Блокировка иммунитет

▪ Отклонение канала (ADJ):56dBm

▪ Высокая чувствительность RX: -139dBm

▪ ISM multiband, бесплатно без необходимости применять для частот

■ Опциональная Многочастотная, многократная скорость передачи, может быть применена в FDMA и FM технологиях

■Интеллектуальный сброс, монитор низкого напряжения, таймер, режим низкой мощности, режим сна

▪ Низкая мощность тока RX: 12 ~ 13 мА

▪ 256 байт FIFO TX/RX

Обнаружение ISSI канала

▪ Режим передачи: FIFO/прямой режим (рекомендуемый режим пакета FIFO)

▪ Конфигурация: AFC/air wakeup/низкая мощность/carrier sense/FEC коррекция ошибок/AEC шифрование

Применение

▪ Система дистанционного управления и сбора данных

■ AMR (счетчик воды, амперметр и газовый счетчик) автоматическое считывание счетчика

▪ Беспроводной ручной блок, нефтяное месторождение, горнодобывающая зона, строительная площадка, завод

■ Промышленный сбор данных, передача и интеллектуальное управление

▪ Беспроводная система сигнализации

▪ Система умного дома

▪ Детский монитор, больничная система вызова

■Беспроводной терминал для передачи данных небольшого размера

Электрическая спецификация

Уведомление о применении

1.Напряжение не может быть вне диапазона модуля источника питания Напряжение 1,8 ~ 3,6 V, если превышу 3,6 V чип будет выгорать. Рекомендуем напряжение 3,3 V.

2. Интерфейс модуля принимает полукруг склеивания колодки, все GND pin должны держать надежное соединение с цифровой заземления цепи.

3. Антенна должна держаться подальше от заземления системы.

4. MCU не имеет одночипного порта SPI и может имитировать время SPI для осуществления операции чтения и записи с помощью обычного порта ввода/вывода. Скорость SPI не превышает 10 МГц.

5. Если источника питания MCU является 3,3 V, он может соединяться с модуль без последовательного сопротивления; Если источника питания MCU составляет 5 В, 3,3 V/5V уровень цепи переключения должны быть доступны

6. DIOO и DIO2 являются распространенными данными I/O, могут производить необходимый триггер сигнала в соответствии с конфигурацией приложения

7. В многоканальном приложении расстояние между каналами составляет 1 МГц, если менее 1 МГц, это легко вызвать одинаковые Частотные помехи.

7,1 Примечание

1. Скорость связи модуля будет влиять на расстояние связи, чем выше скорость связи, тем короче будет Расстояние связи.

2. Скорость связи модуля будет влиять на чувствительность RX, чем выше скорость связи, тем ниже будет чувствительность RX.

3. Напряжение источника питания будет влиять на мощность передачи, в пределах допустимого диапазона рабочего напряжения источника питания, чем ниже напряжение, тем ниже будет мощность передачи.

4. Изменение рабочей температуры может привести к миграции рабочей частоты. Он не влияет на применение, пока температура находится в пределах рабочего температурного диапазона.

5. Антенна влияет на дальность связи, поэтому следует применять антенну, которая соответствует частоте модуля, соотношение стоячих волн должно быть небольшим и сопротивление близко к 50 Ом

6. Положение установки и метод модуля могут повлиять на расстояние связи.
