35 Вт электронная нагрузка постоянного тока 1 25 ~ в 5A USB 12 24 В тестер заряда батареи

35 Вт электронная нагрузка постоянного тока 1 25 ~ в 5A USB 12 24 В тестер заряда батареи

1. Продукт Особенности

• С отдельной конструкцией источника питания, схема измерения и схема дисплея самого продукта не потребляют энергию блока питания под испытанием, и измерения более точные и надежные.

• ЖК-дисплей, который может отображать напряжение нагрузки, входной ток, входную мощность, время разрядки, разрядку мАч, температуру продукта и другую информацию.

• Полная защита механизм с Защита от недостаточного напряжения, защита от перенапряжения, перегрузки по току защиты, защита от перегрузки и защита от перегрева.

• В регулировке тока используется потенциометр с длинной ручкой, который может поворачиваться вручную без необходимости дополнительных инструментов, таких как отвертка.

• С функцией коррекции напряжения и тока, чтобы удовлетворить высокоточные требования клиентов.

• Параметры могут храниться без питания.

• Нанесите на различные источники питания (мощность продукта, зарядное устройство, сокровище зарядки и т. Д.) старение или функциональное испытание, протестируйте различные характеристики разрядки аккумулятора, маленькая нагрузка на рабочий стол.

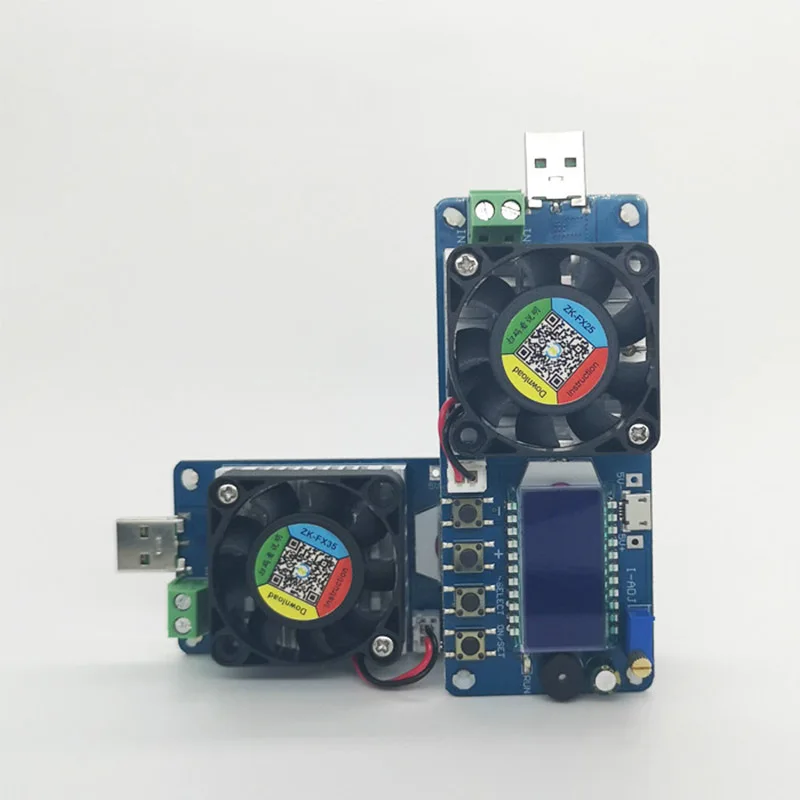

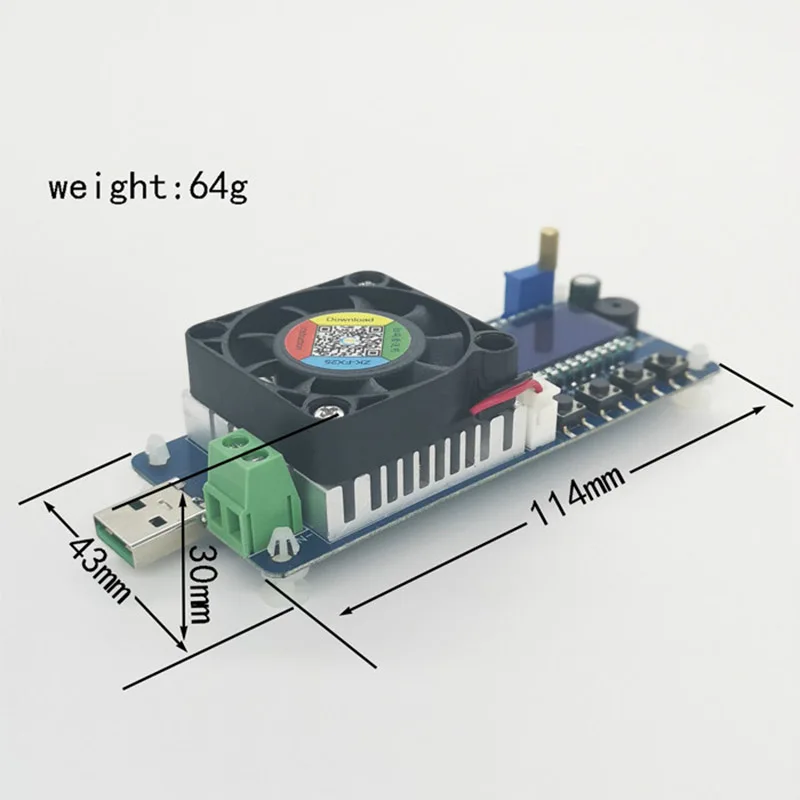

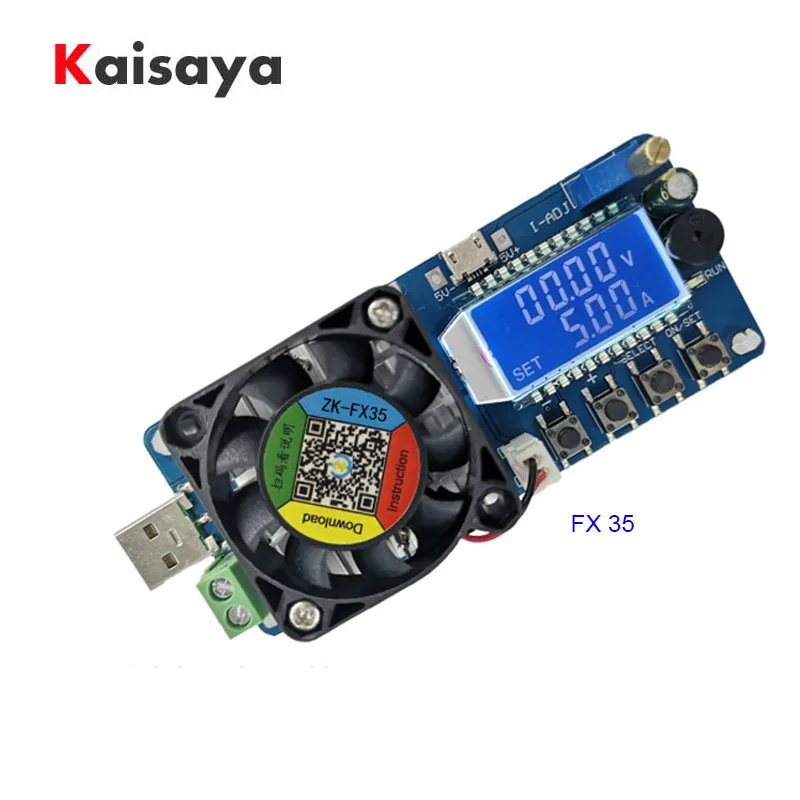

2. Продукт иллюстрации

3. Подобные данные по продукции

3,1 детальные функции

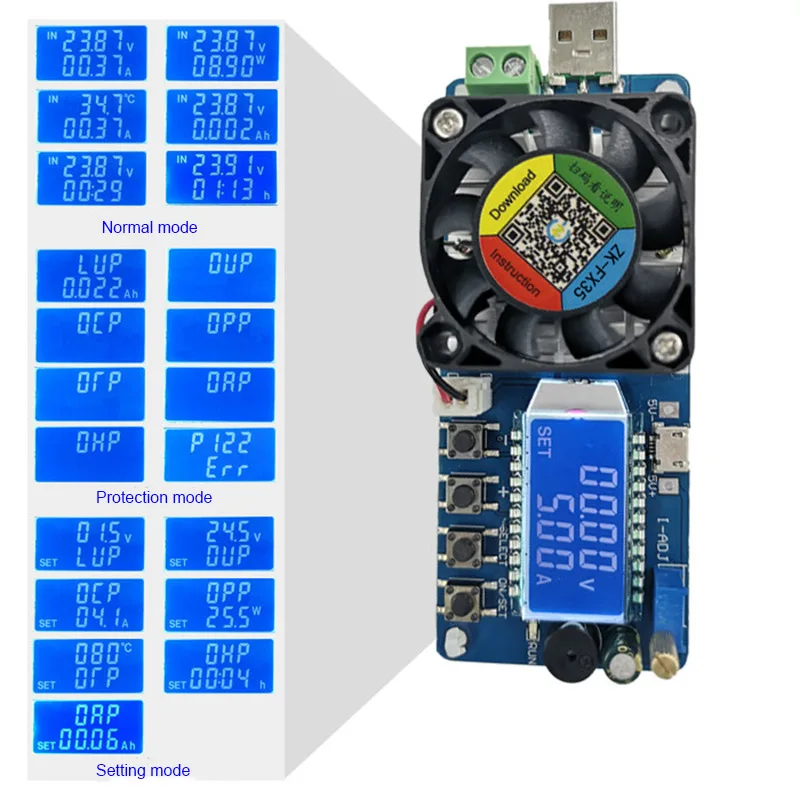

1, ЖК-дисплей дисплей

В обычном режиме ЖК-дисплей отображает входное напряжение нагрузки и температуру нагрузки вверх; внизу показывает ток нагрузки, мощность, емкость и время разрядки.

В защищенном режиме ЖК-дисплей отображает защитный код.

В режиме настройки ЖК-дисплей отображает различные коды параметров и пороги параметров.

2, регулирование тока нагрузки

Сила тока разряда может регулироваться потенциометром.

3, звуковая и световая сигнализация

Когда загрузка включена, индикатор запуска всегда включен и зуммер не звонит. Когда нагрузка выключена, индикатор запуска выключен, и зуммер не звонит. После входа в режим защиты, зуммер отбрасывает сигнал тревоги и индикатор запуска будет мигать.

4, Умный вентилятор охлаждения

Вентилятор автоматически начинается, когда мощность разряда нагрузки превышает 10 Вт или температура нагрузки превышает 40 °C.

5. Объем разрядки и время разрядки автоматические данные, до тех пор, пока нагрузка включена (индикатор запуска всегда включен), чтобы начать статику, выключите нагрузку (индикатор запуска не горит), стоп-данные, статическая поддержка отключения питания, Только один способ-нажать кнопку '-' '', когда ЖК-дисплей отображает разгрузку или время разрядки. Пожалуйста, очистите данные перед тем, как начать сбор данных. Максимальная разгрузочная способность (OAH) и максимальное время разрядки (OHP) можно установить в режиме установки или выключить, и пороговый размер может быть установлен. Когда порог превышен, нагрузка автоматически отключается, что позволяет без внимания разряжать эксперименты.

6. Идеальное программное обеспечение и аппаратный механизм защиты, и порог защиты программного обеспечения можно отрегулировать. После защиты программного обеспечения выход выключен.

Аппаратные средства защиты:

Оба порта питания модуля и входного порта нагрузки имеют анти-обратную защиту.

Программное обеспечение для защиты:

ОВП-Защита от перенапряжения (по умолчанию 25,5 в, может быть установлена самостоятельно, после защиты от перенапряжения, запуск индикаторов вспышки, ЖК-интерфейс дисплеев OVP);

OCP-защита от перегрузки по току (по умолчанию 4.10A/5.10A, можно установить самостоятельно, после защиты от перегрузки по току, запуск индикаторов мигает, ЖК-дисплеи OCP);

Защита от перенапряжения OPP (по умолчанию 25,5 Вт/35,5 Вт, может устанавливаться самостоятельно, после защиты от перенапряжения, вспышки индикатора, ЖК-вспышки OPP);

ОТП-защита от перегрева (защита от перегрева после температуры нагрузки превышает 80 °C, запуск индикатора мигает, ЖК-дисплеи OTP);

LVP-защита от недостаточного напряжения (по умолчанию 1,5 в, можно установить самостоятельно, после защита от недостаточного напряжения, пробежки индикатора, жидкокристаллический дисплей LVP, в тесте разрядки батареи и других применениях, установите соответствующий LVP, может эффективно предотвратить батарею при разрядке, чтобы не повредить батарею)

7. Загрузка выключена по умолчанию. После включения нажмите кнопку on/SET, чтобы начать или выключить.

8, все заданные параметры могут храниться без питания.

3,2 детальную

1, работа потенциометра

Потенциометр используется для регулировки тока сброс нагрузки, вращения по часовой стрелке, увеличения значения тока и уменьшения значения тока против часовой стрелки.

2, детальная работа кнопки

4. Обратите внимание на

4,1 пожалуйста, внимательно прочитайте руководство перед использованием этого продукта! Если модуль поврежден из-за неправильного использования или если устройство удалено без разрешения, он не будет возвращен.

4,2 напряжение питания должно быть DC5V, DC источник питания, не использовать AC ПИТАНИЕ! Если напряжение превышает напряжение, модуль может быть сожжен после включения питания;

4,3 напряжение на входе нагрузки должно быть между 1,5 В постоянного тока и 25 В. Ток должен быть ниже 4А (ZK-FX25) или 5А (ZK-FX35).

4,4 входной порт нагрузки не должен быть короткой схемой, в противном случае продукт будет сожжен.

4,5 будьте осторожны, чтобы не намочить модуль. Не замыкайте компоненты на плате. Не прикасайтесь к булавкам и подушечкам компонентов на доске.

4,6 отказ от ответственности: Этот продукт не может быть использован в медицинских, спасательных, легковоспламеняющихся, взрывных и других областях и случаях. Наша фабрика не будет нести никакой ответственности за это.
