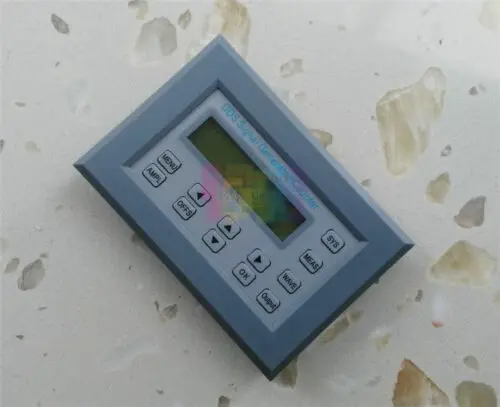

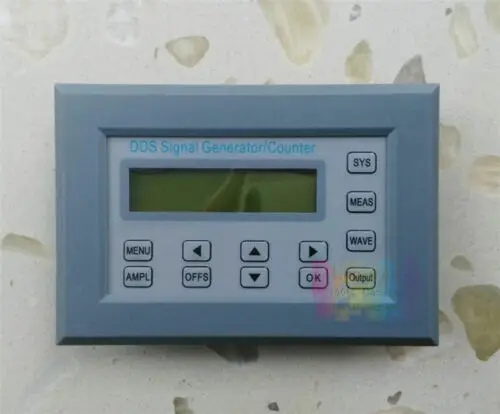

Модуль генератора сигналов с функцией DDS 2 МГц 20VPP мультиформа сигнала/PWM |

Модель SGP3002.!SGP3000 Серия DDS генератор сигналов является экономически эффективным, Универсальный генератор сигналов продукт, инструмент использует Большие весы FPGA интегральные схемы и высокоскоростной MCU микропроцессор, Внутренняя схема активный кристалл в качестве ориентира, высокая стабильность сигнала. Технология поверхностного монтажа, значительно улучшая уровень шума прибора и срок службы. Интерфейс дисплея с ЖК-дисплеем 1602 разделен на две линии, верхняя линия показывает частоту тока, следующая линия отображает другие параметры или характеристики переменной. Генератор сигнальных сигналов, Сканирование сигналов, измерение и использование параметров имеют большие преимущества, является инженером-электроникой, лабораториями электроники, производственными линиями и обучением, идеальными исследованиями, измерительным оборудованием. Модель прибора SGP3000 последних двух цифр 00 показывает лимиты (МГц) синусоидальной частоты на модели прибора. Пример: SGP3002,02 означает модель синусоидальной волны выходной частоты до 2 МГц.Этот инструмент имеет следующие основные особенности:1. Форма волны видового разнообразияМожет выводить синусоидальную волну, квадратную волну (переменный рабочий цикл), треугольную волну, импульсную волну (ширину импульса можно точно установить), восходящую волну пилообразного зуба, нисходящую волну, четыре импульсных квадратных колонны, квадратные колонны Bamai общие сигналы формы волны и тому подобное.2. Функция импульсаШирину импульса можно точно установить между 10nS-1S, ширину импульса и частоту можно регулировать самостоятельно; На любой частоте, ширине импульса и может поддерживать фиксированное значение, Установленное пользователем.3. Функция BurstФункция Burst может быть точно контролируемый инструмент выходов 1-65536 импульсного поезда;4. Универсальность измеренияСочетания клавиш, имеющий ключ для ввода функция интерфейса, прибор может измерять не только частоту, но также имеет 10-битная десятичный счетчик.5. Точность регулировки уровня смещенияЭтот инструмент Уровень смещения может-10 В до + точный непрерывно регулируемый между 10 в, эта функция в экспериментальном поле датчик, имитатор сигналов, Обучающие эксперименты являются необходимыми условиями. По причине непогоды (к примеру: вход компаратора цепи с амплитудой 1V, 2,5 V, смещения малого сигнала)6. Функция подметанияМашина может достичь линейной частоты развертки и логарифмической частоты развертки два режима сканирования, максимальное время до 999 секунд развертки, развертки начала частоты и частоты остановки может быть установлен.7. Простая установкаПанель встраивает монтажную структуру, дружественные продукты, интеграция оборудования.8. Широкий диапазон напряженияОсновная поддержка DC14V-DC35V широкий диапазон напряжения.Прибор имеет следующие отличные технические параметры и функциональные особенности:◆ Высокая точность частоты: до 10-6 уровня точности частоты;◆ Высокочастотное Разрешение: полный диапазон частотного разрешения 10 МГц;◆ Рабочий цикл может регулироваться независимо (от 1% до 99%);◆ Отсутствие ограничения диапазона: Полный диапазон частот, независимо от файла, прямой цифровой настройки;◆ Точность высоты волны: выходной сигнал с помощью функции вычисления значения синтеза, высокая точность формы волны, меньше искажений;◆ Функции сканирования: может быть установлено сканирование линейной и логарифмической частоты, запуск сканирования и конечные точки;◆ Характеристики хранения: можно хранить 30 групп параметров состояния инструмента, установленных пользователем, можете ли вы в любое время использовать;◆ Работа: все ключевые операции, ЖК-дисплей 1602 на английском языке;◆ Высокая надежность: LSI, технология поверхностного монтажа, высокая надежность, длительный срок службы;◆ Измерение частоты: имеет функцию счетчика частоты 60 МГц, Измерение частоты внутреннего/внешнего сигнала.Если вам нужны другие модели, пожалуйста, нажмите на соответствующую модель.

Модель

SGP3002

SGP3005

SGP3010

SGP3015

SGP3020

Диапазон частот синусоидальной волны

0 Гц-2 МГц

0 Гц-5 МГц

0 Гц-10 МГц

0 Гц-15 МГц

0 Гц-20 МГц

Частотный диапазон квадратных волн

0 Гц-2 МГц

0 Гц-5 МГц

0 Гц-5 МГц

0 Гц-5 МГц

0 Гц-5 МГц

Треугольная волна Частотный диапазон

0 Гц-2 МГц

0 Гц-5 МГц

0 Гц-5 МГц

0 Гц-5 МГц

0 Гц-5 МГц

Другой частотный диапазон сигнала

0 Гц-2 МГц

0 Гц-5 МГц

0 Гц-5 МГц

0 Гц-5 МГц

0 Гц-5 МГц

Параметры выходного сигнала

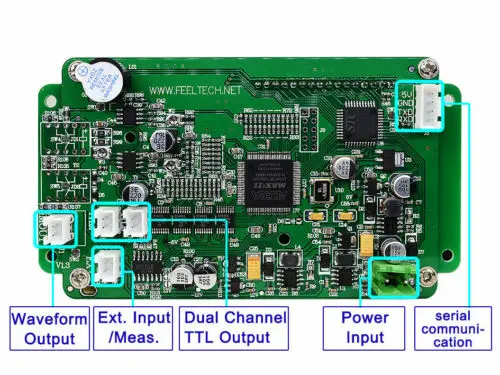

Выходной канал

Выходной сигнал

Синусоидальная волна, квадратная волна (переменный рабочий цикл), треугольная волна, импульсная волна, Пилообразная волна, четыре импульсных квадратных столбца, восемь импульсных квадратных столбцов

Амплитуда выхода

≥ 20Vp-p (без нагрузки)

Выходное сопротивление

50 Ом ± 10%

Смещение постоянного тока

± 10 В

Разрешение частоты

0,01 Гц (10 МГц)

Точность частоты

± 5 × 10-6

Стабильность частоты

± 2 × 10-6/3小时

Искажение синусоидальной волны

≤ 0.8% (справочная частота 1 кГц)

Линейность треугольной волны

≥ 98% (0,01 Гц ~ 10 кГц)

Время подъема и падения квадратной волны

≤ 50 нс

Диапазон рабочего цикла квадратной волны

1% ~ 99%

TTL выход

Степень

> 3Vp-p

Фактор вентилятора

> 20 TTL (нагрузка)

TTL уровень подъема и падения раз

≤ 20 нс

Функции счетчика частоты

Диапазон подсчета

0-4294967295

Диапазон измерения частоты

1 Гц ~ 60 МГц

Входная амплитуда

1Vp-p ~ 20Vp-p

Функция сканирования

Режим сканирования

Линейная развертка, бревенчатая развертка

Диапазон настройки частоты

Произвольно Установите начальную и конечную точки

Диапазон частотной развертки

Предустановленная частота M1 ~ M2

Скорость сканирования

1s ~ 999s/шаговый

Другие особенности

Метод отображения

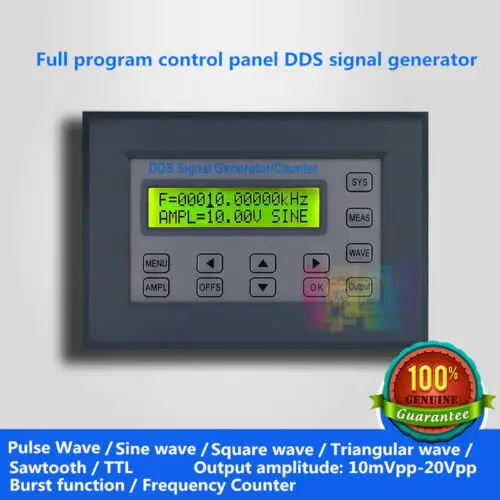

Lcd1602английский жидкокристаллический дисплей

Хранение и использование функций

M0-M19(M0: передача по умолчанию)

Размеры

120 мм (длинный) × 70 мм (ширина) × 30 мм (высокий)

Вес

Функция подсказки Beeper

Может быть установлен для включения или выключения с помощью программы

Производственный процесс

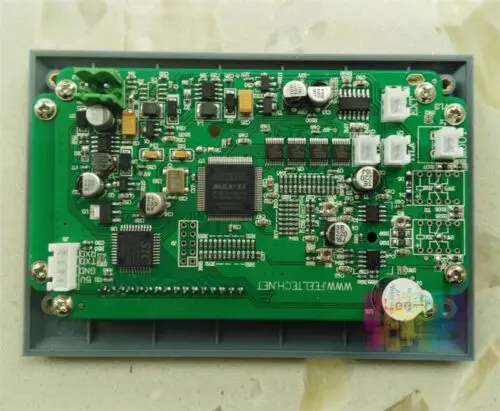

Технология поверхностного монтажа, крупномасштабные интегральные схемы, высокая надежность, длительный срок службы

Эксплуатационные характеристики

Все основные операции

Условия окружающей среды

Температура: 0 ~ 40 ℃humidity:﹤ 80%

Широкий диапазон напряжения

DC14V-DC35V
