ВведениеВИнструмент

Это руководствоПрименяетсяК каждому режимуSGP10xxSСерияПрямой цифровой синтез (DDS)Генератор сигналов. В этой серииПоследние две цифры"Xx"ПредставляемВерхний пределЧастотаЗначение(МГц) каждого режима.

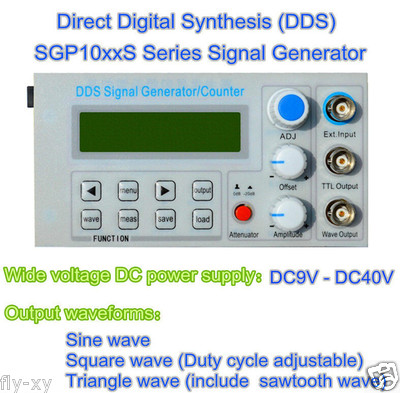

Серия SGP10xxS использует технологию прямого цифрового синтеза (DDS) и FPGA дизайн. С wИсточник питания ide напряжения(DC9V-DC40V), Он может выводитьСинусоидальная волна, квадратная волна (рабочий цикл регулируетсяОт 1% до 99%)ИТреугольная волна (включая волну пилозуба). Максимальная эффективная выходная мощность больше10VppС разрешением 0,01 Гц (10 МГц). Выходная амплитуда и смещение постоянного тока можно регулировать непрерывно. Он имеет две функции подметания,ЛинейныйРазвертка и логарифмическая развертка. И диапазон развертки, и время подметания может бытьОпционально Настройте. Между тем, этоИнтегрируетсяПрочееНесколько функцийВ один, в том числеСинхронизацияTTL выход,Измерение наружной частотыИФункция счетчика. Он имеетПреимущества удобной работы, высокая стабильность сигнала, Управление одним ключом, выход BNC порта,Одна клавиша с выходной амплитудойЗатухание, DUal-CHannelЭлектрический уровень TTLДифференциалLy выход,Встроенная Монтажная структура панели, EИнтеграция с продукцией клиентовИ т. д .. Это'SИдеальный инструмент для eЛектроник энтузиастов,Рабочее устройствоIes, производственные линии,ОбучениеIngИ научных исследованийЕе. Его также можно использовать какПоддерживающий модуль для промышленного оборудования. В последнее время он уже широко используется в tИнструмент для высечкиS иПромышленныйКонтрольное оборудование. Это яS очень экономически эффективные изделия!

Он имеет отличные технические показатели и функциональные особенности:

◆Компактный размер, Несколько функций,Легко носить с собой.

◆WIde напряжениеПостоянный токИсточника питания(DC9V-DC40V).

◆Встроенная Монтажная структура панели, легко интегрируется с продуктами заказчика.

◆Высокочастотная Точность: ± 5 × 10-6

◆Высокое разрешение: 10 МГц

◆Все диапазоныНепрерывноРегулируемая Цифровая настройка.

◆Высокая точность формы волны:Синтез выходного сигнала путем вычисления функции.

◆Управление одним ключомВыход светодиодного сигнала.

◆3,3 V TTL Электрический Уровень выходного сигнала.

◆SEveral различные формы волны:Синусоидальная волна, квадратная волна (регулируемый Рабочий цикл) и треугольная волна (включая волну пилообразного типа).

◆Функция подметания:LInearРазвертка, логарифмическая развертка. Пусковые и стоп точки можно задать дополнительно.

◆Сохранить фуNОписание:10Наборы параметровДефинПользователи могут быть сохранены и загружены в любое время.

◆Режим работы: КнопкаУправляемый,ЖК-дисплейДисплей, Цифровая настройка, Ручка регулируется непрерывно.

◆Выходной режим:СтандартныйВыход порта BNC.

◆Высокая надежность:БольшойМасштабная интегральная схема, технология поверхностного монтажа, надежная и долговечная.

◆Измерение частоты: частота iNternal/внешнийСигнал может быть измерен через встроенный60 МГц измеритель частоты.

Основные технологические индексы

◆Функция выхода сигнала

Выходная Синусоидальная волна, квадратная волна (DРегулируемый цикл uty) иТреугольникиВолна (включая волнистую волну)

Амплитуда выхода≥ 10Vp-p (выход сигнала, без нагрузки) (макс.)

AОколо 0.1Vp-p (мин)

Выходное сопротивление51Ω±10%(Выход сигнала)

Смещение постоянного тока±3V(Без нагрузки)

Частотный диапазон10 МГц

Разрешение0,01 Гц (10 МГц)

Точность частоты± 5× 10-6

Стабильность частоты± 2 ×10-6/3Часов

Искажение синусоидальной волны≤0.8%(Справочная частотаЯвляется1 кГц)

ТреугольникиLНеровность≥98%(0,01Гц ~ 10КГц)

Время подъема и падения квадратной волны≤100 нс

Квадратная волнаDДиапазон uty 1% ~ 99% (цифровой режим управления)

УTTL выходФункция

Частотный диапазон0.01 Гц ~ 10МГц (SGP1010S)

Амплитуда> 3Vp-p

Выход вентилятора> 20 TTL нагрузок

УФункция счетчика

Диапазон счетчика 0-4294967295

Частотный диапазон 1 Гц ~ 60 МГц

Диапазон входного напряжения 0.5Vp-p ~ 20Vp-p

УФункция развертки

Режим развертки LInearРазвертка, логарифмическая развертка

Диапазон настройки частоты0,01 Гц ~ 10 МГц (SGP1010S)

Диапазон разверткиFМ1(Предварительный набор)До fМ2(Предварительный набор)

Время подметания 1s ~ 99s

УПрочие ожерелья и подвески

DIsplayLCD1602 на английском языке

Сохранение и загрузкаПараметрM0-M9(M0: нагрузка по умолчанию)

Размер 135 мм (длина) × 65 мм (ширина) × 35 мм (высота)

BUzzerПредупреждающий Тон CЭтоВключается/выключается путем настройки

Технология производства технологии поверхностного монтажа,БольшойМасштабная интегральная схема, надежная и долговечная

Функция работы BUtton-Управляемый, Регулировка ручки непрерывно

Требования к условиям температура: 0 ~ 40 ℃ Влажность:Гранулы 80%

●БезопасностьNOtes

1、Перед использованием этого инструмента, пожалуйста, проверьте, является ли источник питания нормальным, чтобы обеспечить нормальное использование иЛичная безопасность.

2、Этот инструмент должен использоваться вДиапазон технического индекса.

3、Пожалуйста, не меняйте инструментСхемаПроизвольно, чтобы избежать damagIngОборудованиеИлиОпасностьIngБезопасность.

●Предупреждение и личная травма

Не нужноНанеситеПродукт в предохранительном устройстве или аварийном стоп-устройстве,ИлиЛюбое другое применениеSЧтоОтказ продукта может привести к личным повреждениям, если нетЯвляетсяСпециальное назначение или использование авторизации.ДоУстановкаИИспользование,КаждыйПараметрИзТехнические характеристикиИндексыВ этом руководствеДолженБытьСм.Если это предложение неПослушание, гибель или Нанесение тяжких телесных поврежденийМожет быть вызвано.В этом состоянии компания не будет нести ответственность за любыеКомпенсацияОТравмы или смерти, иВсеМенеджеры компании, сотрудники и вспомогательные агенты, дистрибьюторы, ДругиеПерсоналЗаинтересованное лицо будет освобождено отЛюбые претензии(ВключаяВсе расходы, расходы, расходы и т. Д.) Это может привести к.

Приложение

Полный набор инструментов и вспомогательных

SGP10xxSDDS функциональный генератор/Счетчик ---------------- 1

12 В постоянного тока источник питания 12В 1

Пользователь'S руководство по отправке 1 (отправка по электронной почте)
