100% новый и высокое качество
Особенности:
Светодиодный привод, двигатель, соленоидное значение и другие нагрузки напрямую.
Может использоваться для регулировки частоты и рабочего цикла, подходит для регулирования яркости светодиодный индикатор и скорости двигателя.
Можно выбрать два режима: ШИМ: регулирующая частота (непрерывный) и рабочий цикл. Количество импульсов не может быть установлено в этом режиме, и пульс включается или выключается. Пульс: время ширины положительного импульса, время ширины отрицательного импульса, время задержки включения питания и количество импульсов регулируются.
С кнопкой «старт и стоп» можно управлять выходом и остановкой сигнала.
Широко используется в промышленном регулировании скорости двигателя постоянного тока, промышленном регулировании скорости конвейерной ленты, освещении и освещении, охлаждении питания компьютера, вентиляторах постоянного тока и т. д.

Спецификация:

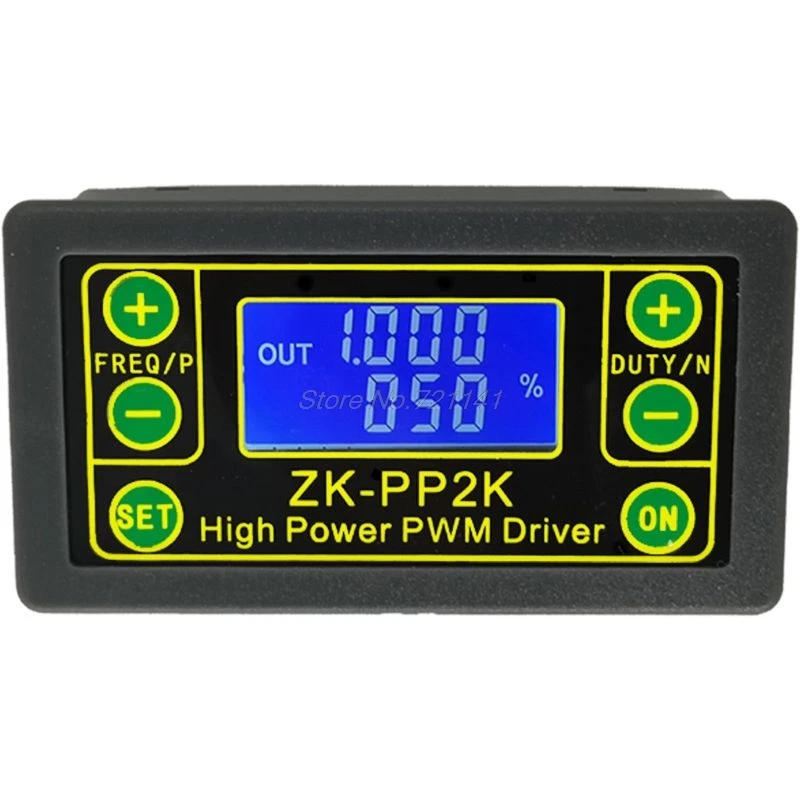

Модель: ZK-PP2K
Материал: ПВХ и стекловолокно

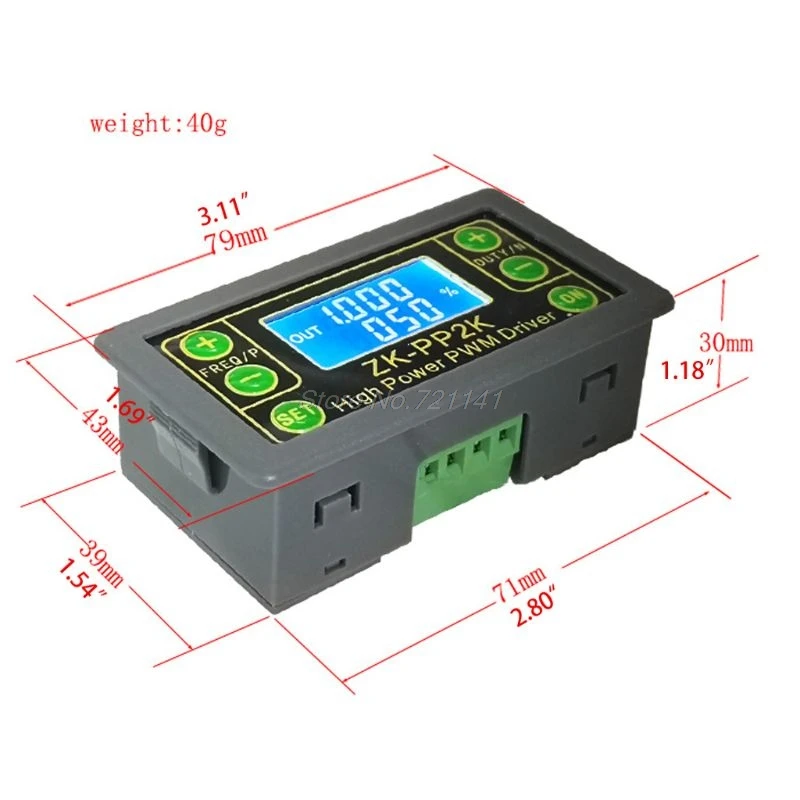

Размер: app.79 x 43x30 мм/3,11x1,69x1,18 дюйма
Рабочее напряжение: 3,3-30 в
Частотный диапазон: 1 Гц-150 кГц, точность составляет около 2%. Контроль скорости двигателя обычно выбирает 20 кГц.
Диапазон рабочего цикла: 0-100%, 1% шаг.
Количество импульсов: 1-9999 или бесконечность (дисплей «----» означает бесконечность).
Время задержки на выходе: 0,000 s-9999s, минимум может быть установлен 1 мс.
Положительная и отрицательная ширина импульса Длина: 0,000 s-9999s, минимум может быть установлен 1 мс.
Выходная Грузоподъемность: менее 8А (MOS switch tube).
Амплитуда выхода: амплитуда равна напряжению питания (выход + непосредственно подключен к модулю V +).
Цвет: как на картинке
Количество: 1 шт.

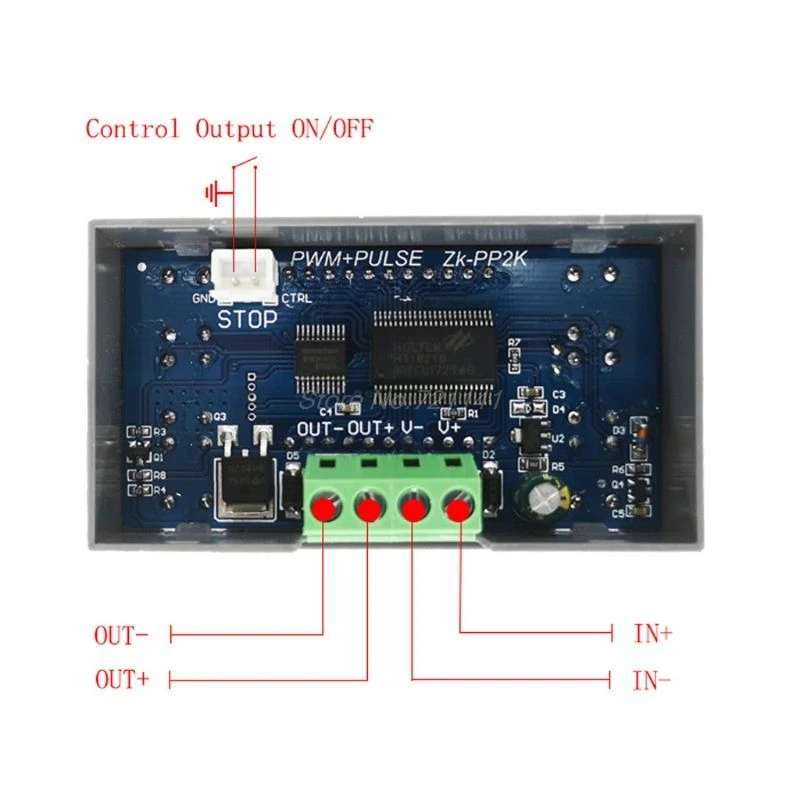

Описание модуля:

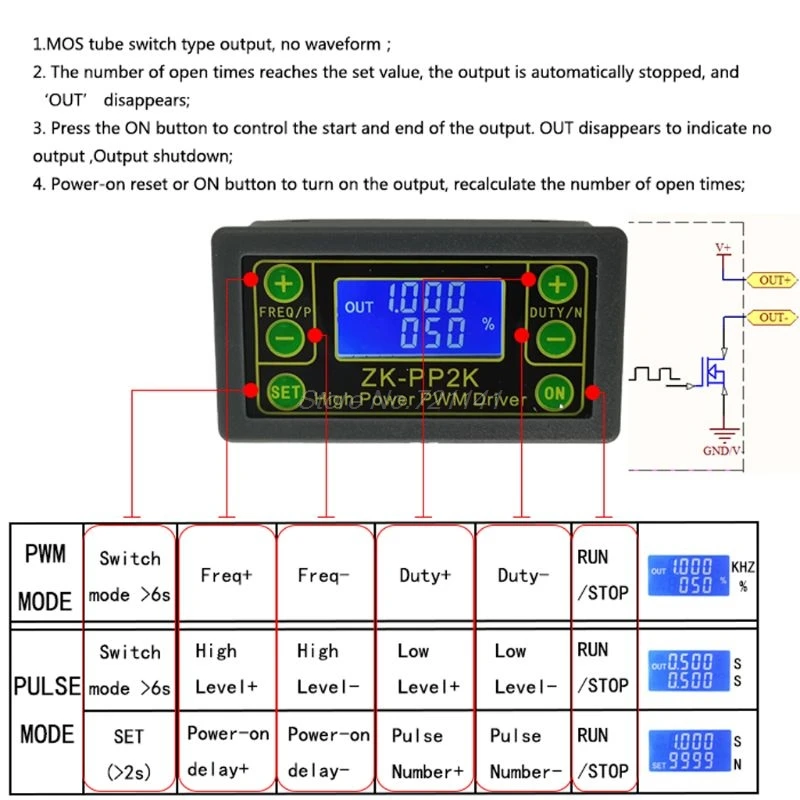

Инструкции по эксплуатации кнопки I:

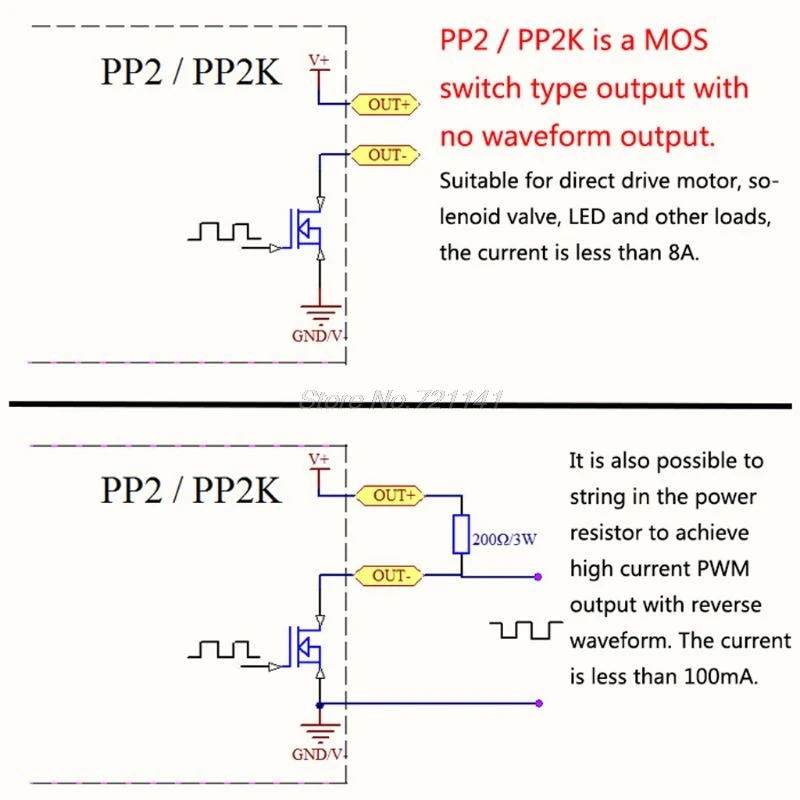

1. MOS трубный переключатель типа выхода, без формы волны;
2. Количество раз открытия достигает установленного значения, выход автоматически останавливается, и «Out» исчезает;
3. Нажмите кнопку On для управления запуском и концом out put. Исчезает, что указывает на отсутствие выхода, выключение выхода;
4. Включение кнопки включения питания для включения выхода, перерасчет количества времени открытия;

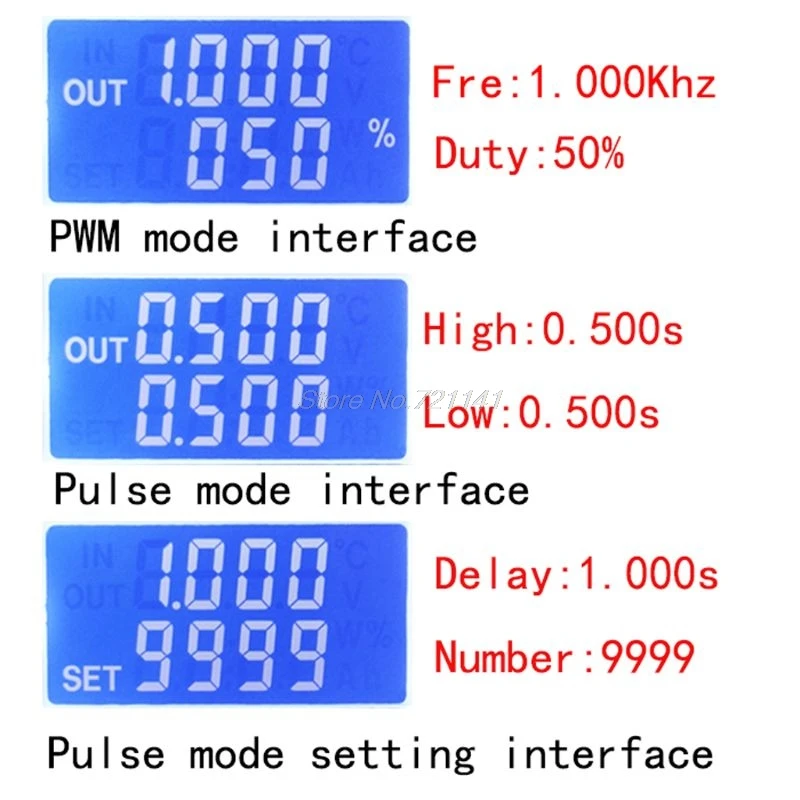

Режим II PWM (дисплей имеет "%" для режима PWM)
1. Заводским режимом по умолчанию является режим PWM, FREQ + и FREQ-key set частота, DUTY + и DUTY-button set duty cycle; Короткое нажатие STOP
Кнопка управления выходом сигнала или остановкой, стоп-выходом 0, экран отображает отметку «OUT», так как есть выход, в противном случае он останавливает выход; По умолчанию
Заводская частота составляет 1 кГц, а рабочий цикл-50%.
2. Если вы хотите переключиться в импульсный режим, нажмите кнопку SET (более 6 секунд), не отпустите, вы увидите изменение экрана, «%»
Исчезает, это импульсный режим.

III импульсный режим (нет "%" на правой стороне дисплея-импульсный режим)
1. Линия над ЖК-экраном отображает положительную ширину импульса. Кнопки P + и P задают параметр. Линия ниже ЖК-экрана
Отображает время ширины отрицательного импульса. Кнопки N + и N задают параметр. Нажмите кнопку стоп для управления выходом сигнала или остановки.
Когда выход остановлен, выход 0. Экран отображает «OUT» для вывода, в противном случае он останавливает выход; Заводской положительный Пульс по умолчанию
Ширина составляет 0,5 секунд и отрицательную ширину импульса составляет 0,5 секунд.
2. Количество импульсов и задержка настройки времени-в импульсном режиме, нажмите и удерживайте кнопку набора в течение 2 секунд, а затем отпустите, введите номер импульса
И интерфейс настройки времени задержки, экран отображает набор, он будет выключен и очищен после входа. P + и P-кнопки устанавливают время задержки, N +
И n-кнопки устанавливают количество импульсов, заводское время задержки по умолчанию составляет 0 секунд, количество импульсов бесконечное (дисплей ----); Затем нажмите кнопку set
Кнопка 2 в секундах, она автоматически вернется к импульсному интерфейсу, нажмите кнопку стоп, после задержки настройки времени, начните выпуск набора
Количество импульсов. Если количество импульсов отправлено, он автоматически выводит 0. Если период не отправлен, нажмите кнопку стоп выключится.
Выходной Пульс отключается и очищается, и заданное количество импульсов выдается каждый раз, когда он запускается.

IV примеры применения
1. ШИМ-Выход 20 кГц, 60% Рабочий цикл: Выберите режим ШИМ, частота выставлена 20,00 и скважность установлен на 060%.
2. Выход включен в течение 0,6 секунд и выключается для 0,2 секунд. Бесконечная петля: Выберите импульсный режим, положительная ширина импульса настроена на 0,600,
Отрицательная ширина импульса установлена на 0,200, время задержки установлено на 0,000, а количество импульсов установлено на --- -.
3. Мощность или нажать на кнопку пуска, задержка в течение 5-ти секунд, то на выходе включен в течение 0,6 секунд, 0,2 секунд, бесконечный цикл: Выберите импульсный
Режим, положительная ширина импульса настроена на 0,600, отрицательная ширина импульса настроена на 0,200, задержка времени установлена на 5,000, а количество импульсов-
--.
4. Включите или нажмите кнопку Пуск, задержка 5 секунд, затем выход высокого уровня 10 мс низкий уровень 10 мс Пульс 100: Выберите импульсный режим, положительный пульс
Ширина установлена в 0,010, отрицательная ширина импульса установлена в 0,010, задержка времени установлена в 5,000, а количество импульсов-в 0100.
5. Задержка включения питания в течение 10 секунд, затем постоянный выходной сигнал: выберите режим импульса, ширина положительного импульса установлена на число больше 0,
Ширина отрицательного импульса равна 0, время задержки устанавливается до 10,00 секунд, а число импульса бесконечное. (----).

Внимание:
Положительные и отрицательные полюсы не должны быть изменены, в противном случае они могут сгореть.

Примечание:
Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:
1 х контроллер скорости двигателя
