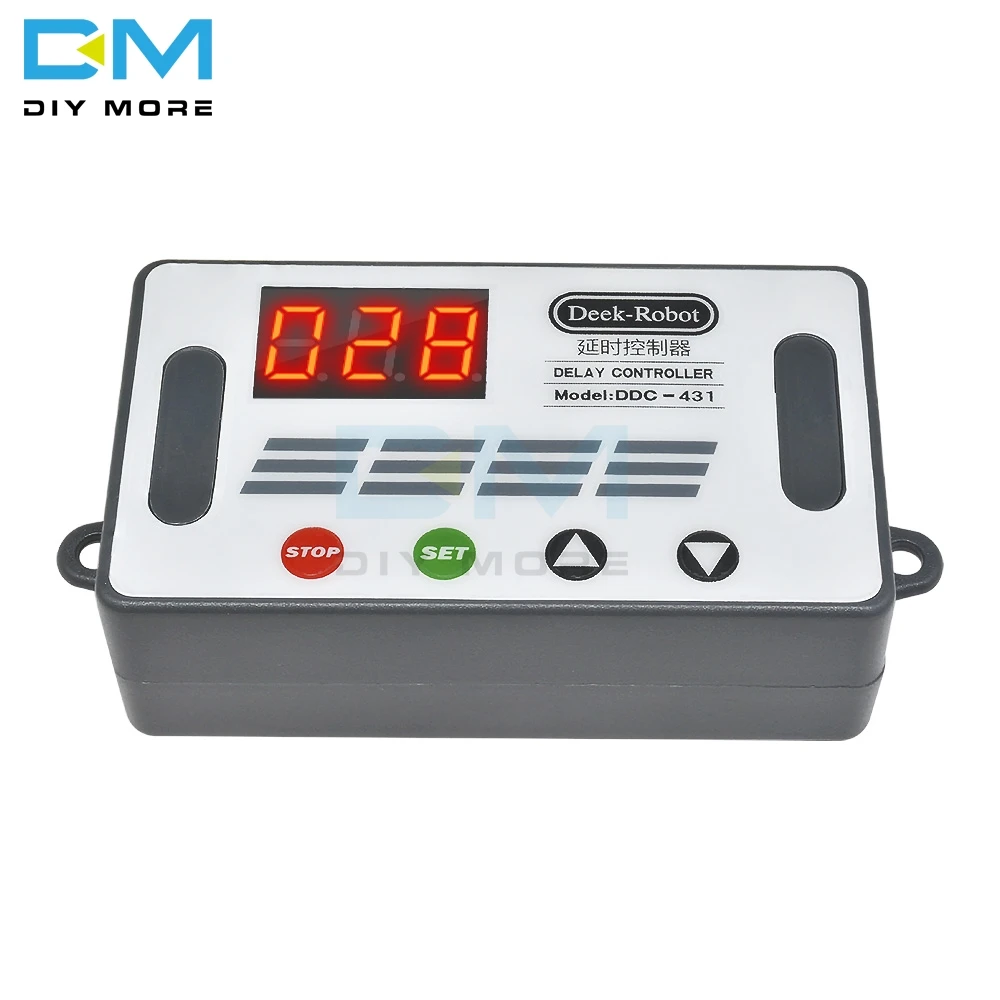

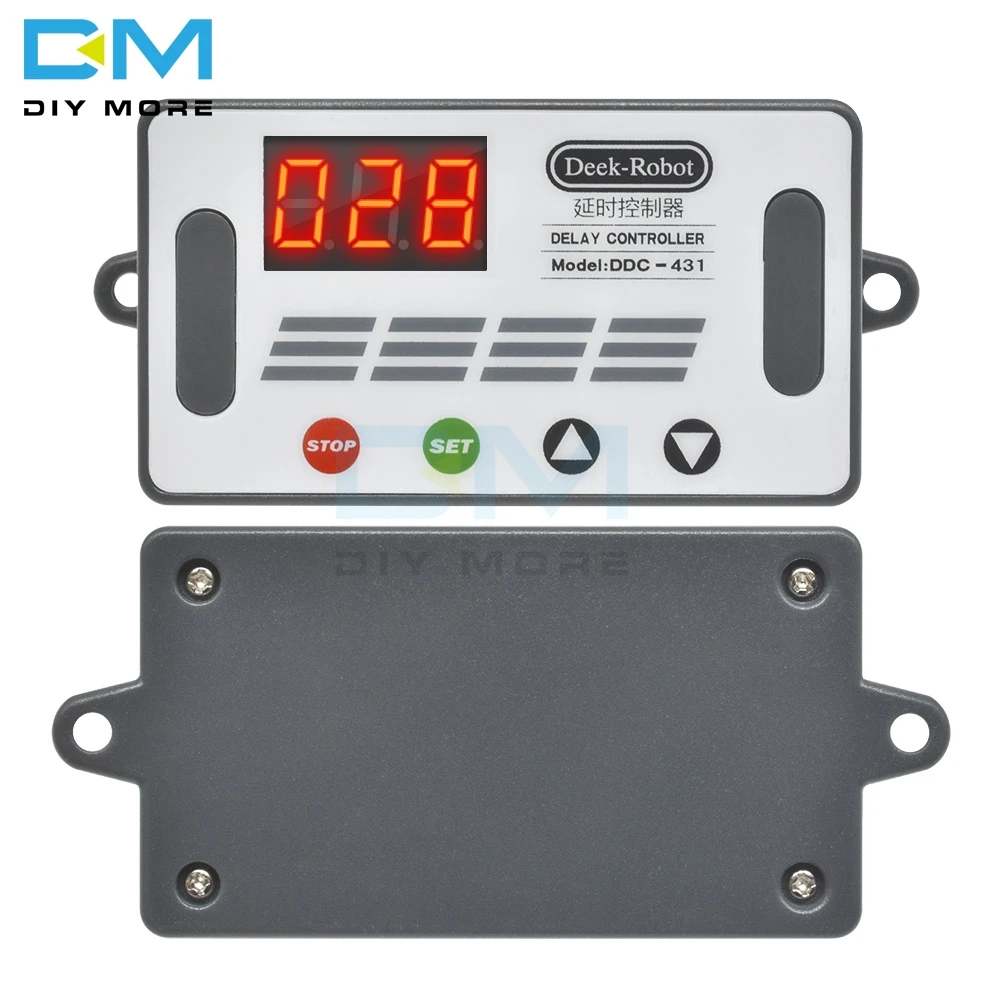

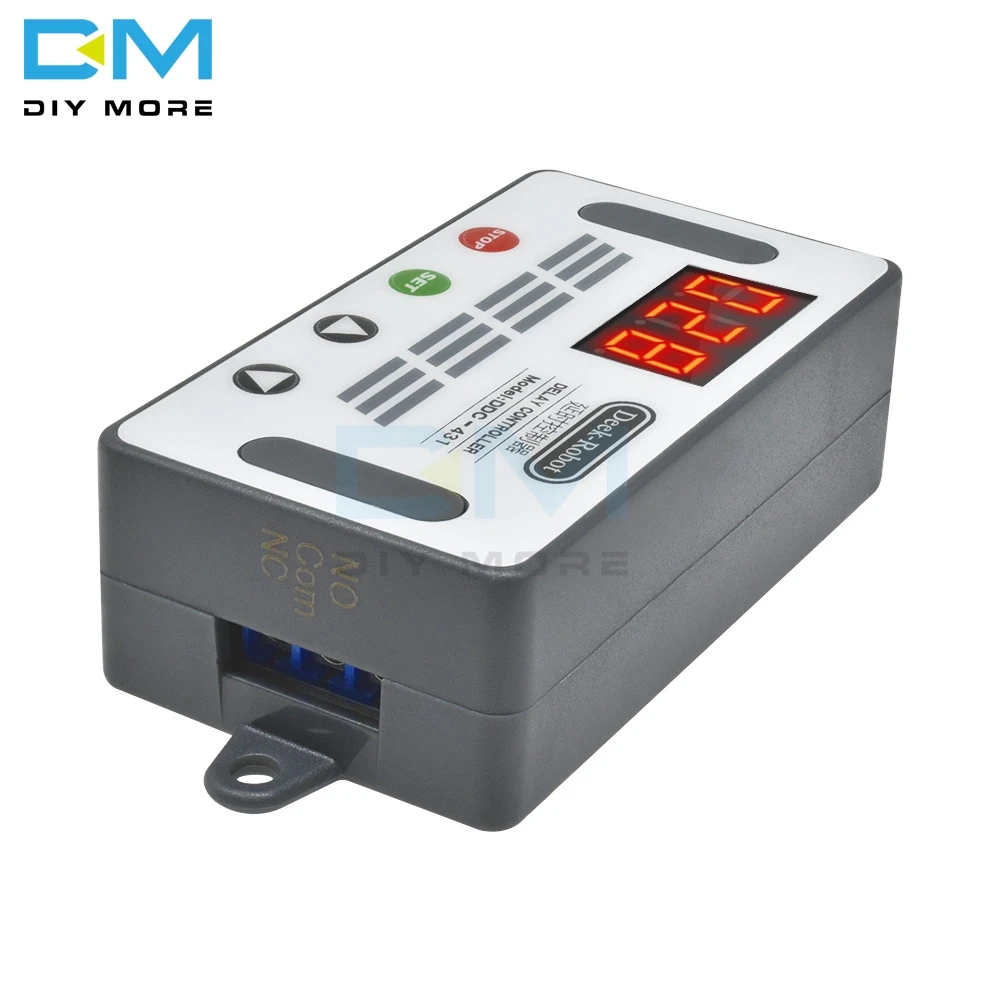

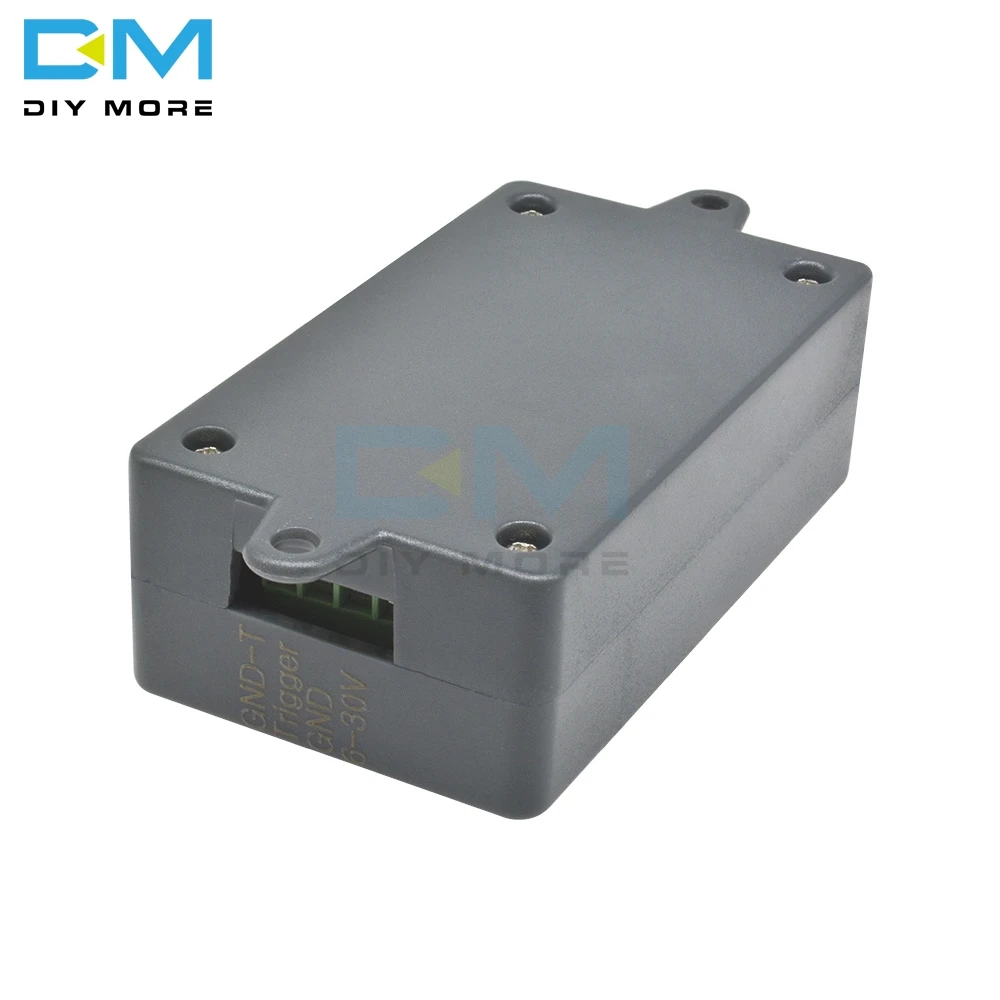

DC 12 В реле таймера задержки 3-битный цифровой трубчатый светодиодный дисплей 4

DC 12 В реле таймера задержки 3-битный цифровой трубчатый светодиодный дисплей 4

Спецификация:
Рабочее напряжение: DC6V-DC30V (широкая защита от подключения)
Источник сигнала запуска: высокоуровневый триггер постоянного тока 3,0-24 В, Заземление сигнала и заземление системы для улучшения защиты от помех в системе, а также короткого замыкания земли
Выходная мощность: Регулируемое оборудование постоянного тока 30 В/10 А или 250 В/10 А переменного тока
Размер продукта: 64 мм * 35 мм * 19,3 мм
Монтажное отверстие: диаметр 3 мм
Рабочая температура: -40 ° C ~ 85 ° C

Режим работы
Режим P1: после срабатывания сигнала реле включается в операционное время, затем выключается; В операционном времени следующая операция
P1.1: сигнал срабатывает снова.
P1.2: Триггеры сигнала снова отображаются
P1.3: сигнал срабатывает снова, реле отключается, и время остановлено.
P-2: подаст сигнал запуска, после того, как реле выключит время CL, реле включится время OP. После завершения таймера реле выключается.
P3.1: подайте сигнал запуска, после того, как реле включит время OP, реле выключит время CL, затем включит вышеуказанное действие, сигнал снова подается в цикле, реле отключается, время останавливается; Можно установить количество циклов (LOP)
P3.2: после включения питания не требуется триггерного сигнала, реле включается по времени, реле выключается по времени, вышеуказанные действия циклируются; Количество циклов (LOP) можно установить
P-4: Функция удержания сигнала при появлении триггерного сигнала, время снято, реле остается включенным; Когда сигнал пропадает, реле выключается по истечении времени операции; во время синхронизации появляется сигнал, и синхронизация очищена.

Режим включения реле
ВКЛ: реле разрешено проводить в течение времени проводимости OP.
OFF: реле запрещено включать и всегда выключено.
Короткое нажатие кнопки остановки на главном интерфейсе для переключения между включением и выключением. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу. Эта функция-функция аварийной остановки, одна кнопка для открытия и закрытия реле.
Спящий режим (нажмите и удерживайте кнопку stop, чтобы просмотреть текущий режим)
C-P спящий режим: в течение пяти минут, без каких-либо действий, цифровая трубка автоматически отключает дисплей, программа работает нормально.

Обычный режим O-d: цифровая трубка всегда на дисплее
Нажмите и удерживайте кнопку остановки в течение 2 секунд, а затем отпустите, чтобы переключить состояния C-P и O-d. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу.

Диапазон времени

Как выбрать диапазон таймера
После установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп, чтобы выбрать диапазон времени.
Ххх. Десятичная точка находится на одном месте, диапазон времени: от 1 секунды до 999 секунд
X.X Десятичная точка через десять, диапазон времени: от 0,1 секунд до 99,9 секунд
X. Десятичная точка полностью загорается, диапазон времени составляет от 1 минуты до 999 минут.
Например, если вы хотите установить ОП на 3,2 секунд, переместите десятичную точку на десять цифр, а цифровая трубка отобразит 03,2.
Описание параметров: оп вовремя, время выключения CL, число цикла LOP 1-999 раз, «---» обозначает бесконечную петлю
Эти параметры независимы друг от друга, но каждый режим делится этими параметрами. Например, когда в режиме P1.1 установлено 5 секунд, пользователь хочет переключиться в режим P1.2, а затем при вводе в настройки P1.2 соответствующих параметров, операция также займет 5 секунд

Отображение ing 000 на главном интерфейсе и нажатие кнопки SET отобразит OPL, LOP и соответствующее время XXX
Если только OP в режиме, например, в режимах P1.1, P1.2, P1.3, короткое нажатие кнопки SET будет отображать только OP и соответствующее время
Если в режиме есть OP, CL, LOP, такие как mode P3.1, P3.2, короткое нажатие кнопки SET отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время
После настройки режима очень удобно просматривать параметры, установленные в текущем режиме, нажав кнопку set на главном интерфейсе.

Как установить параметры

Сначала Определите Рабочий режим реле
В соответствии с рабочим режимом реле, в основном Интерфейсе (Когда модуль включен, он будет мигать текущий рабочий режим (режим P1.1 по умолчанию), затем введите основной интерфейс «нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите», чтобы войти в выбор режима. Интерфейс, выберите режим для установки P1.1 ~ P-4 коротким нажатием кнопок вверх и вниз.
После выбора режима для установки (например, P3.2) нажмите кнопку set, чтобы задать соответствующий параметр. В это время параметр, который будет установлен, будет мигать OP вовремя, CL время выключения, номер цикла LOP "---" означает неограниченный. Вторичный цикл, через вверх, вниз для регулировки значения параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение 1 единицы); после установки значения параметра выберите позицию десятичной точки коротким нажатием кнопки стоп, выберите диапазон времени (Соответствующее время от 0,1 секунд до 999 минут); Кратковременно нажмите кнопку SET, чтобы установить следующий параметр текущего режима, процесс такой же, как и выше
После настройки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, чтобы отпустить, текущий установленный режим начнет мигать, затем вернитесь к основному интерфейсу и успешно Установите параметры.
Основной интерфейс: «000» (без десятичной точки) отображается, когда реле не работает, а Десятичная точка четкая, когда реле работает.
Интерфейс выбора режима: Нажмите и удерживайте кнопку SET, чтобы войти, после завершения настройки нажмите и удерживайте кнопку SET, чтобы выйти, вернитесь к основному интерфейсу

Посылка

1X12V реле таймера задержки с чехлом
