Многофункциональное Двухканальное реле времени DR42A01 DPDT0.1-9999 таймера задержки 12 В

Многофункциональное Двухканальное реле времени DR42A01 DPDT0.1-9999 таймера задержки 12 В

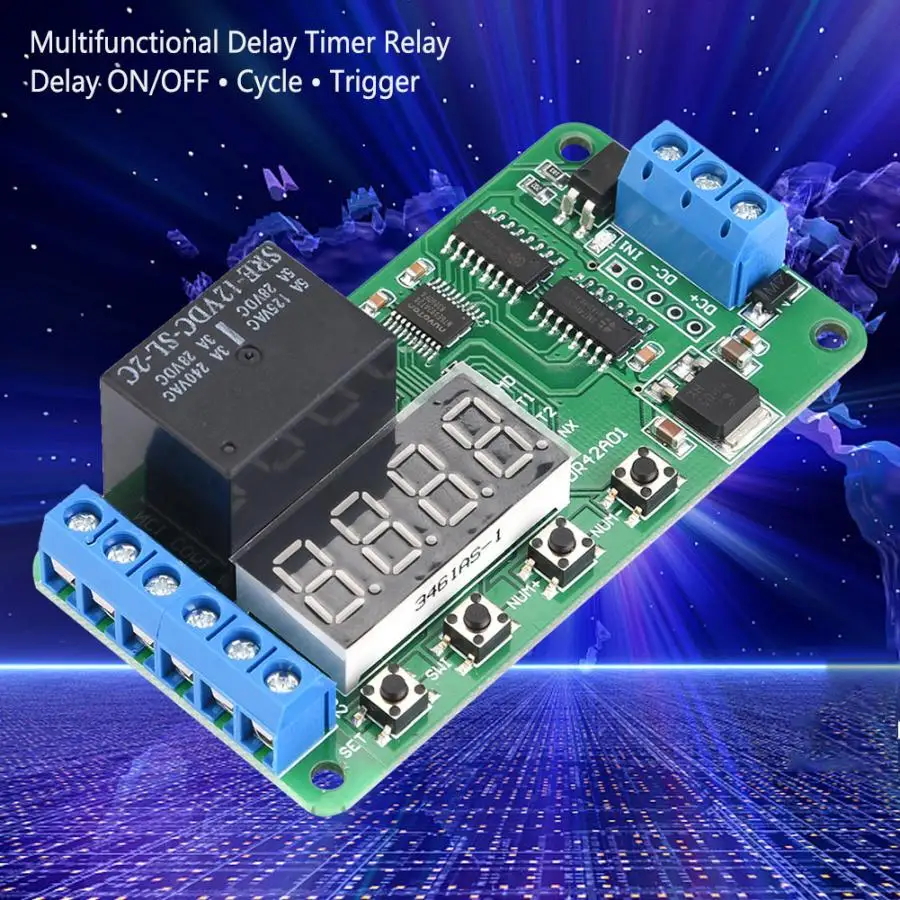

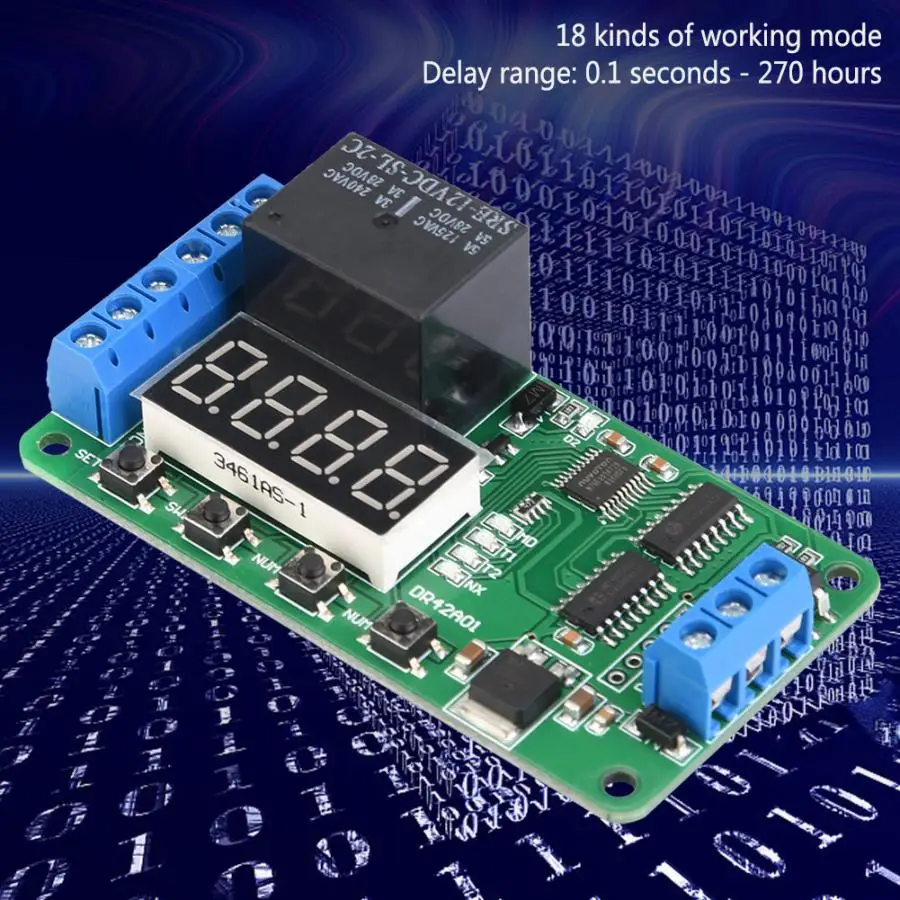

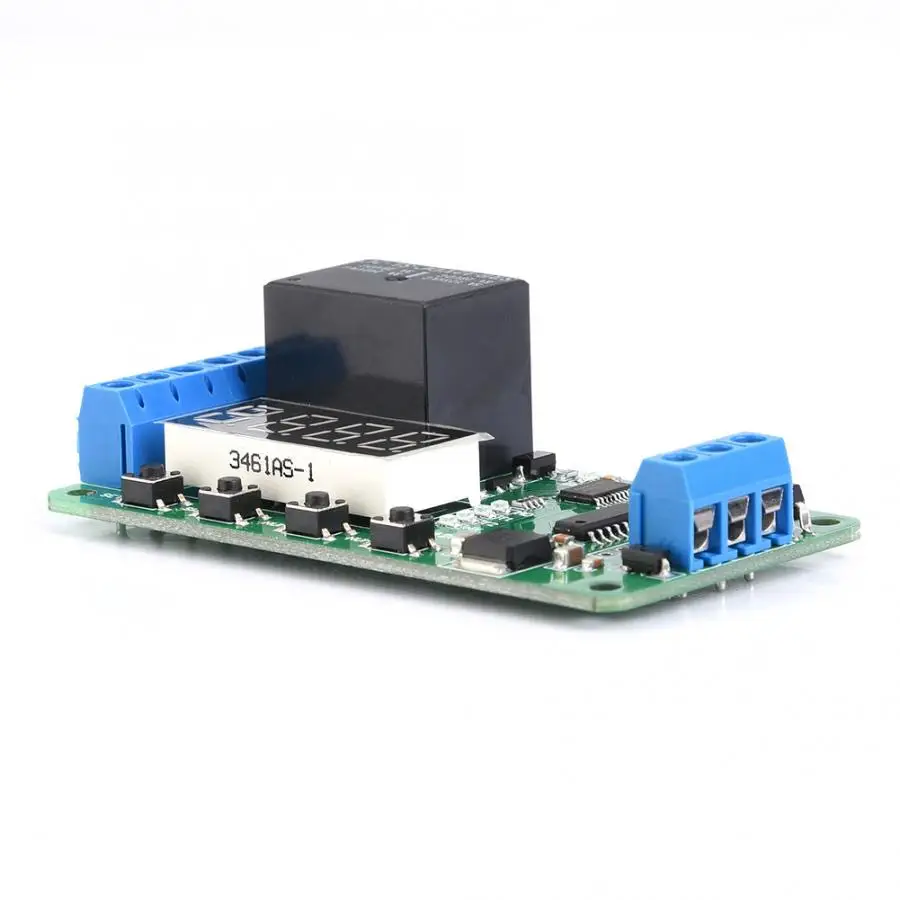

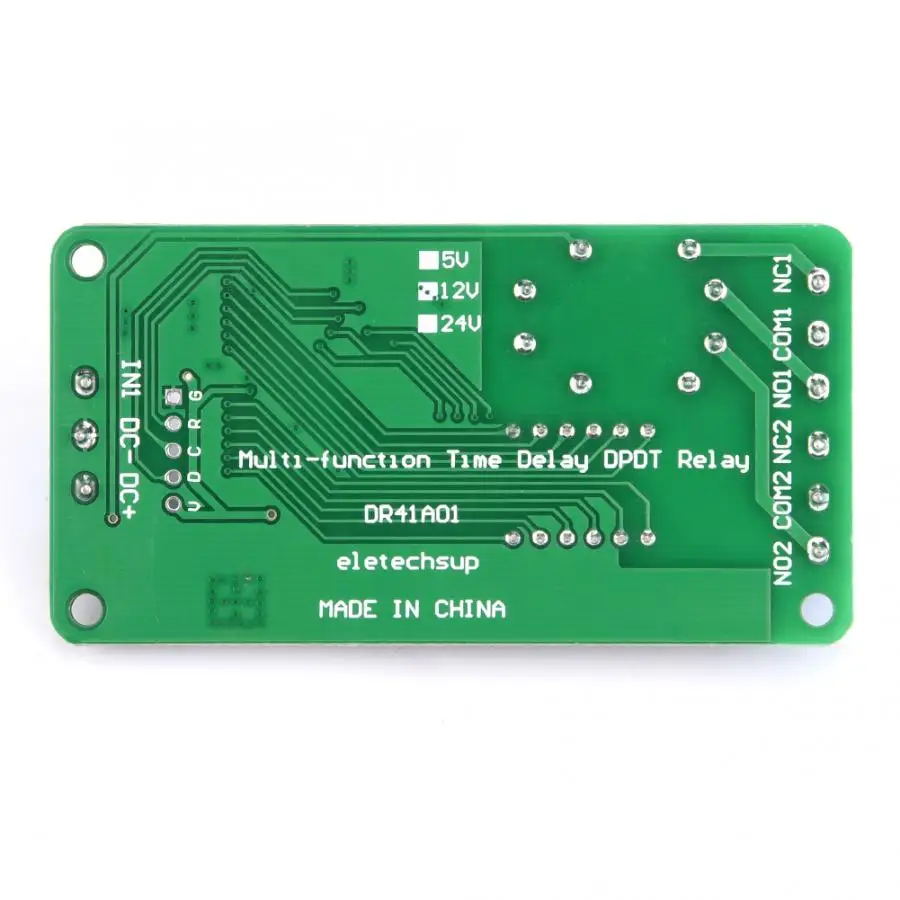

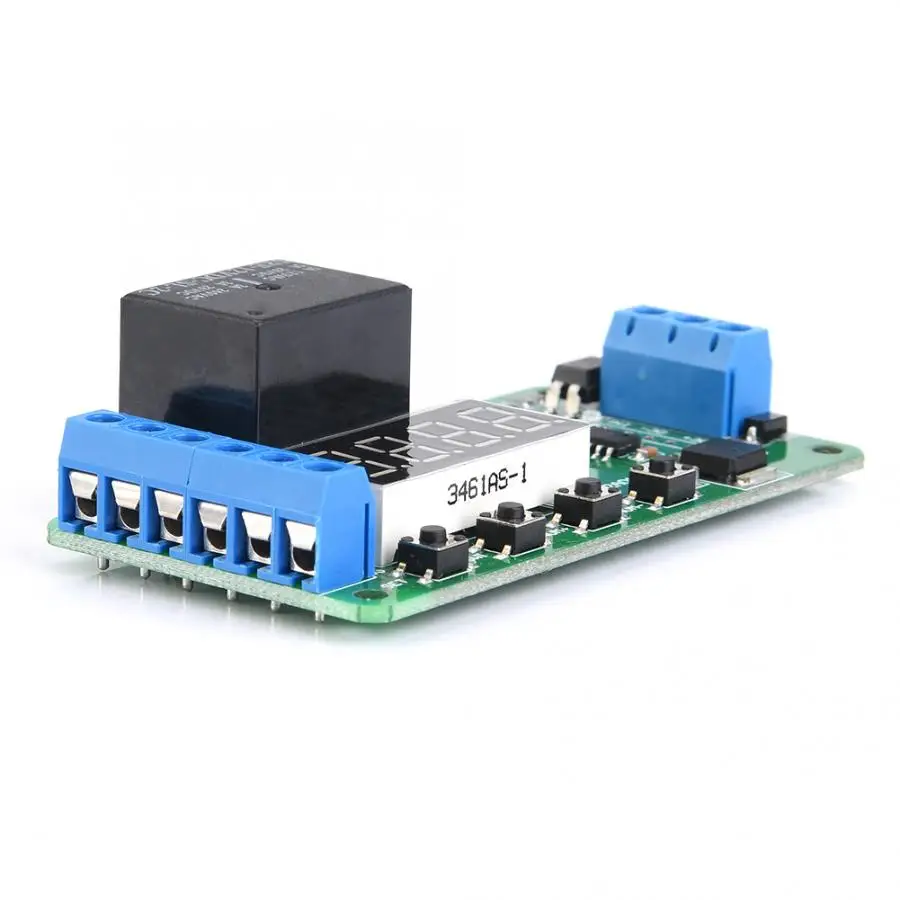

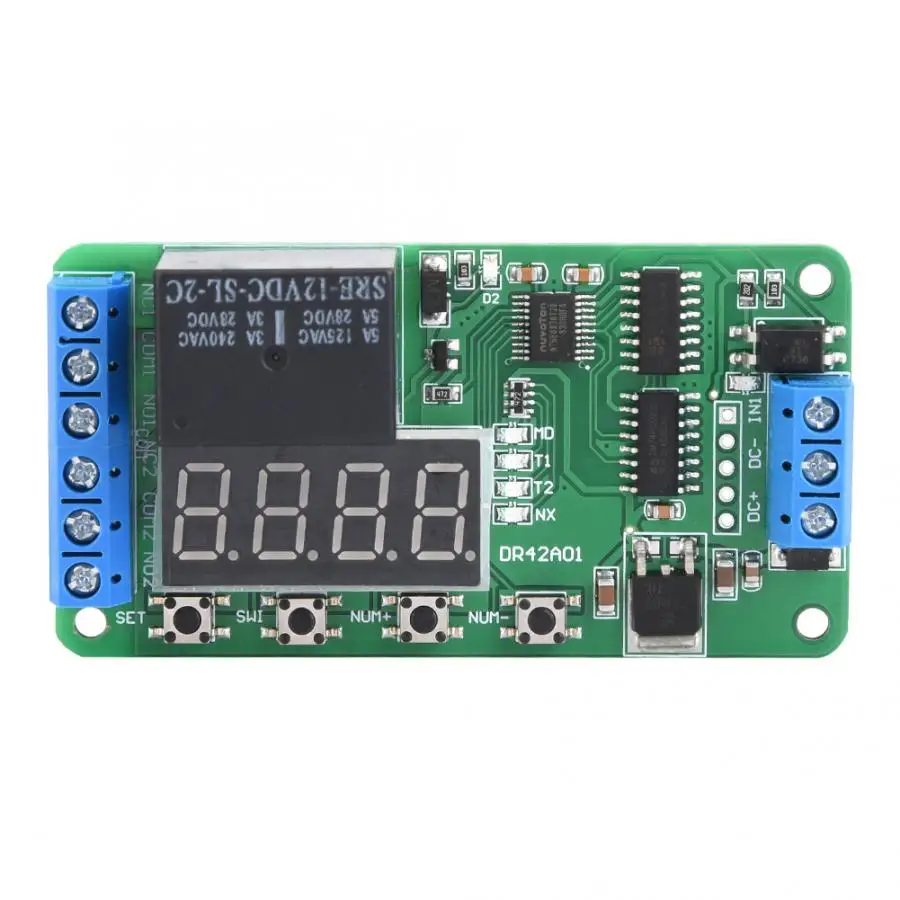

DR42A01 12 В Двухканальное реле синхронизации Многофункциональный DPDT0.1-9999 реле таймера задержки модуль управления временем

Многофункциональный модуль управления реле задержки DR42A01, разработанный для клиентов с различными потребностями, используйте микроконтроллер в качестве основного блока управления, предустановленные 18 видов функций, а также можно настроить и добавить другие специфическиеФункции основаны на потребностях пользователя.

В модуле используется высококачественный релейный модуль, мощный высоковольтный транзистор, красные сигнальные огни, двусторонняя печатная плата военного класса для обеспечения стабильной работы, может широко использоваться в различных областях управления питанием.

Описание функции:

Пользователь может выбрать один из следующих 18 видов функций в соответствии с клавишами и дисплеем, может установить и сохранить параметры 18 видов функций, а также просматривать текущие параметры функций.

Напоминание: функция 1-8 начинается автоматически после включения питания; Функция 9-18 требует импульсного сигнала низкого уровня для запуска и запуска (продолжительность низкого уровня)≥20 мс); Функция 9-режим самоблокировки; Функция 10-режим управления уровнем.

Функция 1:

Подключение синхронизации: после включения питания, по прибытии времени настройки T1, реле подтягивается, и T1 можно регулировать в диапазоне от 0,1 до 270 часов, дайте интерфейсу CH1 низкий импульсный сигнал (продолжительность низкого уровня≥20 мс), повторите вышеуказанную функцию за один раз.

Функция 2:

Отключение синхронизации: после включения питания Включите реле. По прибытии времени настройки T1 реле отключится, а T1 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал (интерфейс в 1 раз Повторите вышеуказанную функцию один раз.

Функция 3:

После включения реле не тянет. Когда

Пришло время настройки T1, реле втягивается; По прибытии времени установки T2, реле отключается. И T1 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1, повторите вышеуказанную функцию один раз.

Функция 4:

Таймерное отключение, затем втягивание: после включения питания реле сразу же втягивается. По прибытии времени настройки T1, реле отключается; По прибытии времени настройки T2, реле втягивается. И T1 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1, повторите вышеуказанную функцию один раз.

Функция 5:

Неограниченный режим синхронизации цикла А: после включения питания реле не втягивается. По прибытии времени настройки T1, Включение Реле; По прибытии времени настройки T2, отключение реле затем повторите вышеуказанное состояние. И T1 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1, перезапустите вышеуказанную функцию.

Функция 6:

Неограниченный режим синхронизации цикла B: после включения питания реле немедленно втягивается. По прибытии времени настройки T1, реле отключается; По прибытии времени настройки T2, реле втягивается, затем повторите вышеуказанное состояние. И T1 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1, перезапустите вышеуказанную функцию.

Функция 7:

Ограниченный режим синхронизации цикла А: после включения питания реле не втягивается. По прибытии времени настройки T1, Включение Реле; По прибытии времени настройки T2, отключение реле, затем повторите вышеуказанное состояние для раз «NX». T1 и T2 можно регулировать в диапазоне от 0,1 до 9999 секунд, время цикла «NX» можно регулировать в диапазоне от 1 до 9999. Отправьте низкий импульсный сигнал на интерфейс в 1, перезапустите вышеуказанную функцию.

Функция 8:

Режим синхронизации ограниченного цикла B: после включения питания реле сразу же втягивается. По прибытии времени настройки T1, реле отключается; По прибытии времени настройки T2, реле втягивается, затем повторите вышеуказанное состояние для раз «NX». T1 и T2 можно регулировать в диапазоне от 0,1 до 9999 секунд, время цикла «NX» можно регулировать в диапазоне от 1 до 9999. Отправьте низкий импульсный сигнал на интерфейс в 1, перезапустите вышеуказанную функцию.

Функция 9:

Режим самоблокировки: отправка низкого импульсного сигнала на интерфейс IN1, Включение Реле; Отправка повторно, отключение реле.

Функция 10:

Режим триггера: Содержит функцию задержки выключения, реле не работает после включения питания, отправляет низкий импульсный сигнал на интерфейс в 1, сразу Включите реле; Когда сигнал низкого импульса исчез, реле по-прежнему втягивается. Когда пришло время настройки T1, реле отключается, T1 можно регулировать в диапазоне от 0 до 270 часов.

Примечание: Если T1 равно 0 секунд, отправьте низкий импульсный сигнал на интерфейс IN1, Включите реле. Когда пониженный импульсный сигнал исчез, реле

Немедленно отключите.

Функция 11:

Включение таймера запуска: реле не работает после включения питания. Отправьте низкий импульсный сигнал на интерфейс в 1. По прибытии времени T1, Включите реле. T1 можно регулировать от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1 снова, повторите вышеуказанную функцию один раз.

Функция 12:

Отключение таймера запуска: реле не работает после включения питания. Отправьте низкий импульсный сигнал на интерфейс в 1, Включите реле. По прибытии времени T1 реле отключается. T1 можно регулировать от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1 снова, повторите вышеуказанную функцию один раз.

Функция 13:

После включения питания реле не работает. Отправьте низкий импульсный сигнал на интерфейс в 1, когда прибудет время T1, реле подключится. По прибытии времени T2 реле отключается. T1 и T2 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1 снова, повторите вышеуказанную функцию один раз.

Функция 14:

Таймер запуска отсоединяется, затем нажимается: реле не работает после включения питания. Отправьте низкий импульсный сигнал на интерфейс в 1, сразу же Включите реле. По прибытии времени T1 реле отключается. По прибытии времени T2 реле втягивается. T1 и T2 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1, повторите вышеуказанную функцию один раз.

Функция 15:

Неограниченный режим синхронизации цикла C: реле не работает после включения питания. Отправьте низкий импульсный сигнал на интерфейс в 1, когда прибудет время T1, реле подключится. По прибытии времени T2 реле отключается. Затем повторите вышеуказанное состояние. T1 и T2 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1, перезапустите вышеуказанную функцию.

Функция 16:

Неограниченный режим синхронизации цикла D: реле не работает после включения питания. Отправьте низкий импульсный сигнал на интерфейс в 1, сразу же Включите реле. По прибытии времени T1 реле отключается. По прибытии времени T2 реле втягивается. Затем повторите вышеуказанное состояние. T1 и T2 можно регулировать в диапазоне от 0,1 до 270 часов. Отправьте низкий импульсный сигнал на интерфейс в 1, перезапустите вышеуказанную функцию.

Функция 17:

Режим синхронизации ограниченного цикла C: реле не работает после включения питания. Отправьте низкий импульсный сигнал на интерфейс в 1, когда прибудет время T1, реле подключится. По прибытии времени T2 реле отключается. Затем повторите вышеуказанный статус для "NX" раз. T1 и T2 можно регулировать в диапазоне от 0,1 до 9999 секунд, время цикла «NX» можно регулировать в диапазоне от 1 до 9999. Отправьте низкий импульсный сигнал на интерфейс в 1, перезапустите вышеуказанную функцию.

Функция 18:

Ограниченный режим синхронизации цикла D: реле не работает после включения питания. Отправьте низкий импульсный сигнал на интерфейс в 1, сразу же Включите реле. По прибытии времени T1 реле отключается. По прибытии времени T2 реле втягивается. Затем повторите вышеуказанный статус для "NX" раз. T1 и T2 можно регулировать в диапазоне от 0,1 до 9999 секунд, время цикла «NX» можно регулировать в диапазоне от 1 до 9999. Отправьте низкий импульсный сигнал на интерфейс в 1, перезапустите вышеуказанную функцию.

Посылка тация:

1 *Многофункциональный реле таймера задержки
