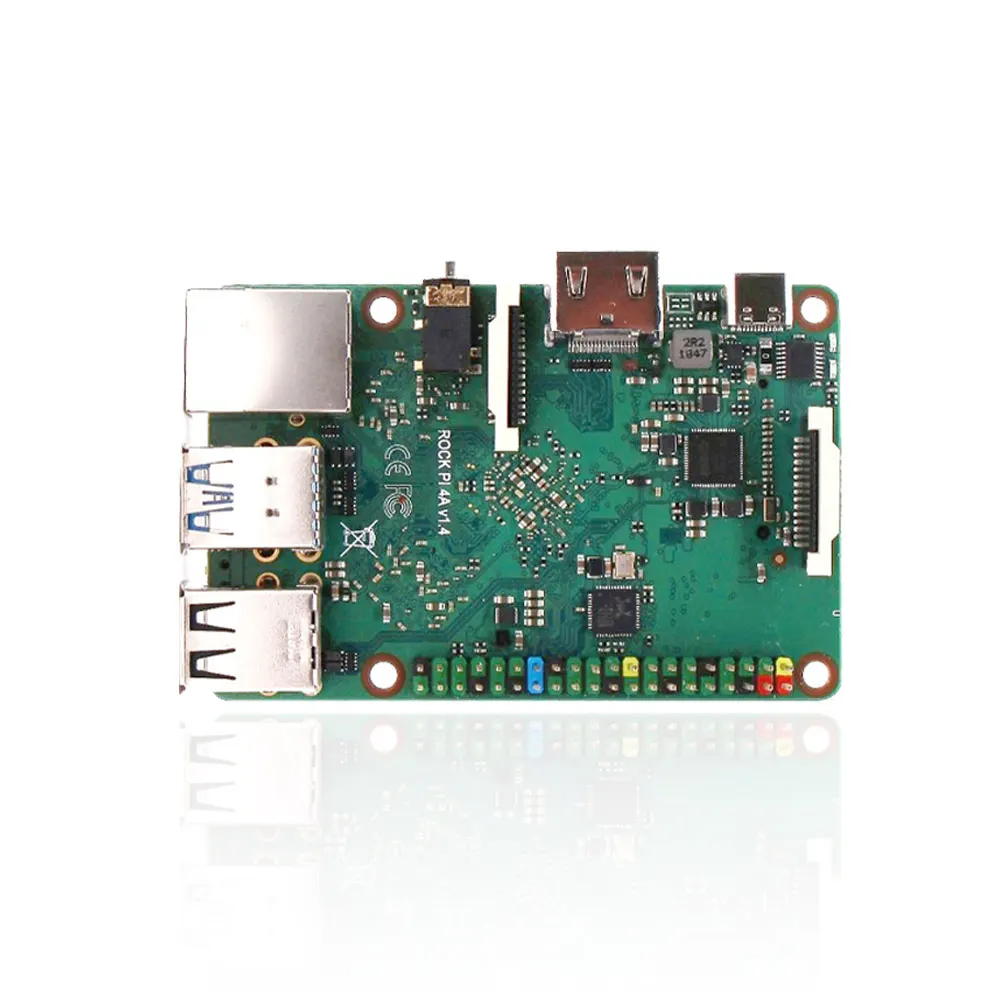

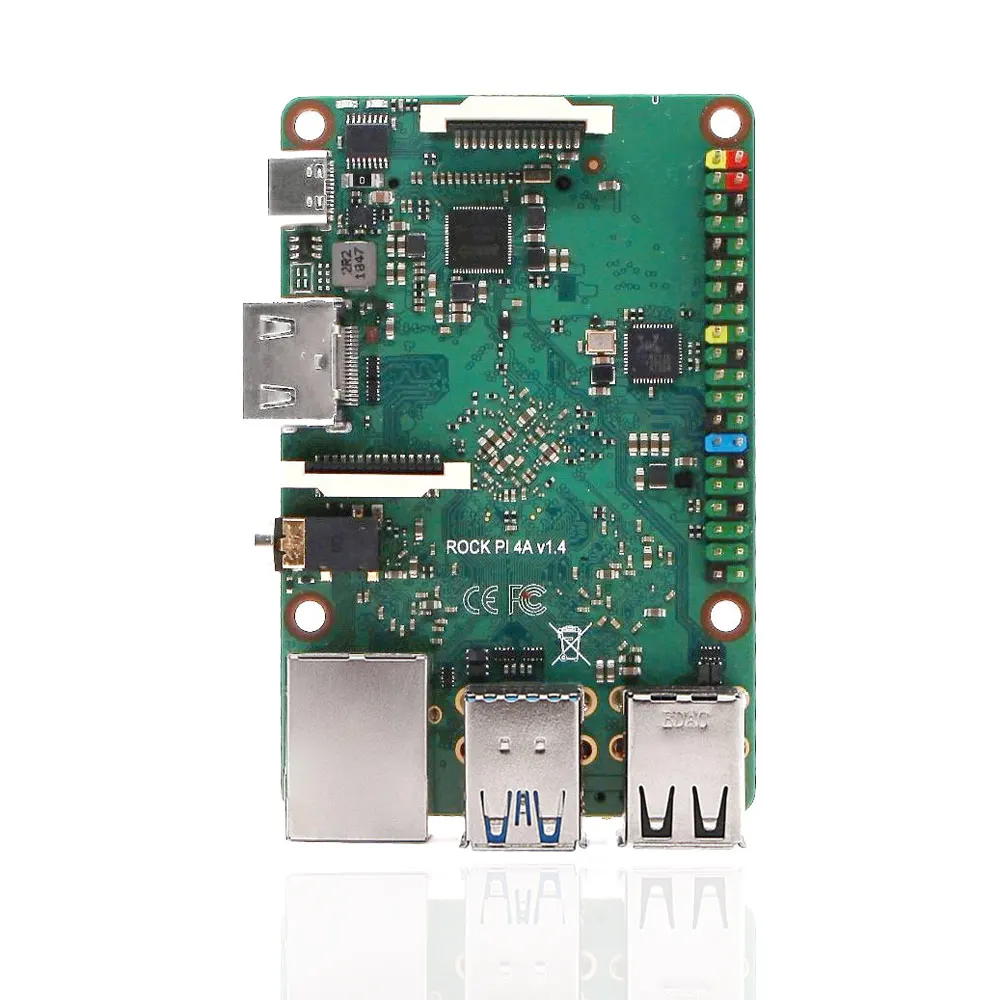

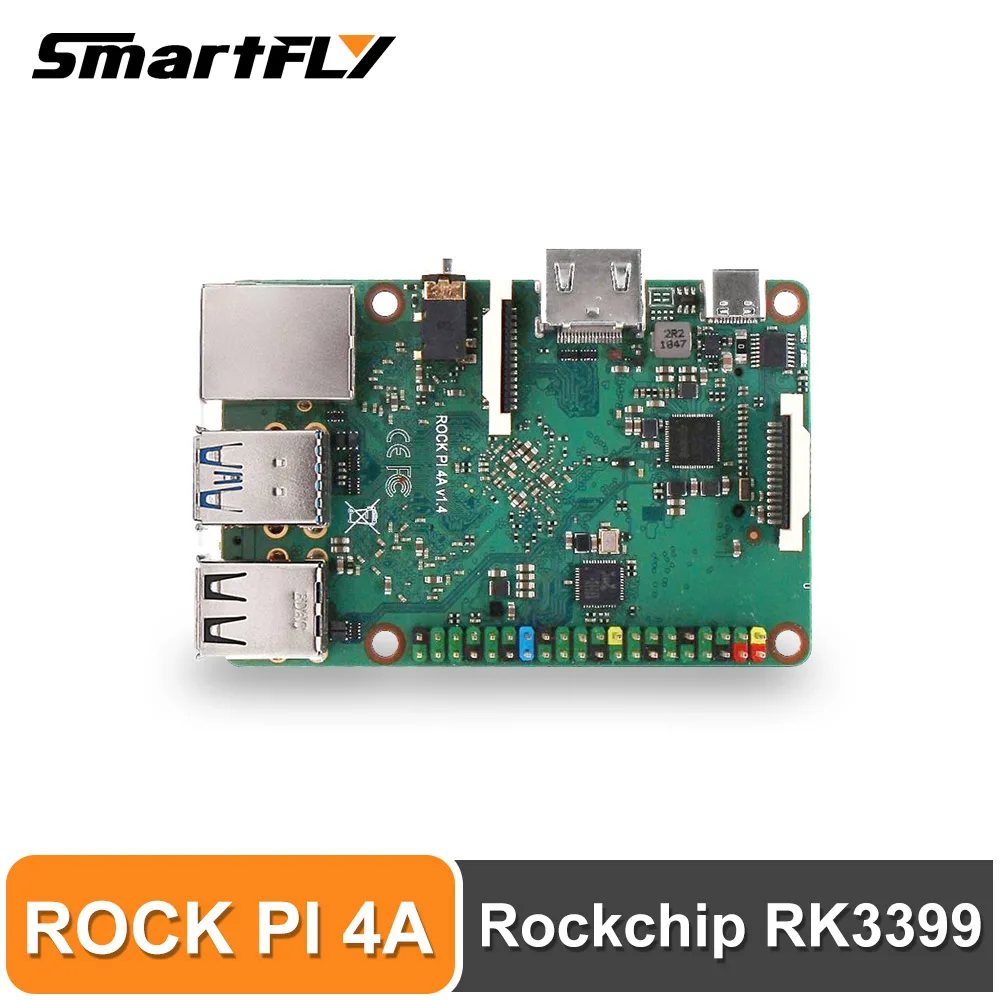

Rockpi 4A V1.4 Rockchip RK3399 ARM Cortex шестиядерный SBC/одноплатный компьютер совместимый с

Rockpi 4A V1.4 Rockchip RK3399 ARM Cortex шестиядерный SBC/одноплатный компьютер совместимый с

Примечание:

Комплект 1:1G DDR4 основная плата

Комплект 2:2G DDR4Основная плата

Комплект 3:4G DDR4Основная плата

Интрудуктион

ROCK PI-это одноплатный компьютер (SBC) с ультра-малым форм-фактором, который обеспечивает первоклассную производительность, используя выдающуюся механическую совместимость. ROCK PI предлагает создателям, IoT энтузиастам, любителям ПК, DIY энтузиастам и другим надежным и чрезвычайно способным платформой для создания и воплощения своих идей в реальность.

Это документы для ROCK Pi 4, написанные командой Radxa с вкладом в сообщество.
ROCK Pi 4-это Rockchip RK3399 based SBC (одноплатный компьютер) от Radxa. Он может запускать android или некоторые дистрибутивы Linux. Рок-н-Pi 4 имеет шесть ядер процессор ARM, Стабильная и надежная работа 64bit двухканальный 3200 МБ/с. LPDDR4, до 4K @ 60 HDMI, MIPI DSI, MIPI CSI, 3,5 мм jack с микрофоном, 802,11 ac WI-FI, Bluetooth 5,0, USB Порты и разъёмы, GbE LAN, 40-контактный цвет расширительный разъем, Часы реального времени. Кроме того, ROCK Pi 4 поддерживает питание USB PD и QC.
ROCK Pi 4 поставляется в двух моделях: модели A и модели B, каждая модель имеет 1 Гб, 2 Гб или 4 Гб оперативной памяти.

Лучшие в своем классе показатели производительности

ROCK Pi имеет современный и мощный шестиядерный процессор на основе ARM, RK3399 внутри, он предлагает значительно улучшенную производительность по сравнению с другими популярными панелями SBC. Все модели оснащены LPDDR4 3200 МБ/с./с оперативной памятью и дополнительными высокопроизводительными модулями eMMC, повышают эффективность всех приложений.

Создание дружественных, подключение IoT

Рок-н-Pi особенности чайник чистые вариантов расширения, в том числе 40-контактный GPIO интерфейс, которые позволяют для взаимодействовать с целым рядом входных сигналов от кнопки, переключатели, датчики, светодиоды, и многое другое.
ROCK Pi также оснащен Gbit LAN для сети, с выделенной шиной и контроллером, он работает без задержки при тяжелых Нагрузочных сетевых приложениях. На борту 802,11 ac Wi-Fi предлагает 2,4G & 5G WLAN подключения. Благодаря Bluetooth 5,0 ROCK Pi улучшена скорость Bluetooth и увеличен диапазон.
ROCK Pi также имеет один хост USB 3,0 и один порт USB 3,0 OTG, каждый 5 Гбит/с, работает независимо. USB 3,0 OTG может работать как USB устройство, например, Android ADB или USB гаджеты. Для переключения режимов OTG предусмотрен аппаратный переключатель.

AI возможности

ROCK Pi поддерживает основной стек AI с ускорением GPU. Более того, специальный аппаратный ускоритель NPU, следующий для ROCK Pi, ускорит комплексный алгоритм машинного обучения и уменьшит мощность.

Промышленный стандартный разъем MIPI CSI позволяет легко подключать exsit камеры к ROCK Pi и ROCK Pi также поддерживает промышленный стандарт MIPI DSI для ЖК-дисплея и сенсорного экрана. Благодаря аппаратному ускоренному алгоритму, он отлично подходит для приложений компьютерного видения, робототехники и многого другого.

То, что вам нужно

Необходимые

1. Основная плата ROCK Pi 4

2. Один из носков для хранения ниже:

3. Блок питания

4. USB клавиатура и мышь

5. Монитор и HDMI кабель

6. Последовательный кабель USB-TTL

7. Usb-кабель A-Male A

Опционально

1. Считыватель карт μSD

2. USB тип A для типа A

3. Последовательный кабель USB-TTL

4. Ethernet-кабель

5. Модуль камеры

6. ЖК-дисплей модуль

7. Аудио кабель

Закрытый вид ROCK Pi 4B

Рок-н-Pi 4B

Производительность

Процессор производительность

ROCK Pi оснащен рычажным SoC RK3399 и оснащен шестью ядрами для повышения производительности многониточного аппликатора

Производительности GPU

Графический процессор ROCK Pi основан на графическом процессоре mali-t86omp4. Он предлагает 4 ядра и 6 часов omhz. По сравнению с процессором SBC ROCK Pi предлагает более высокую производительность GPU

Ввода-вывода производительность

ROCK Pi поставляется с несколькими вариантами хранения и обеспечивает превосходную производительность чтения и записи на внешних накопителях, что позволяет быстрее считывать и записывать. Это улучшает рабочий процесс, копирование, резервное копирование и общее использование fle.

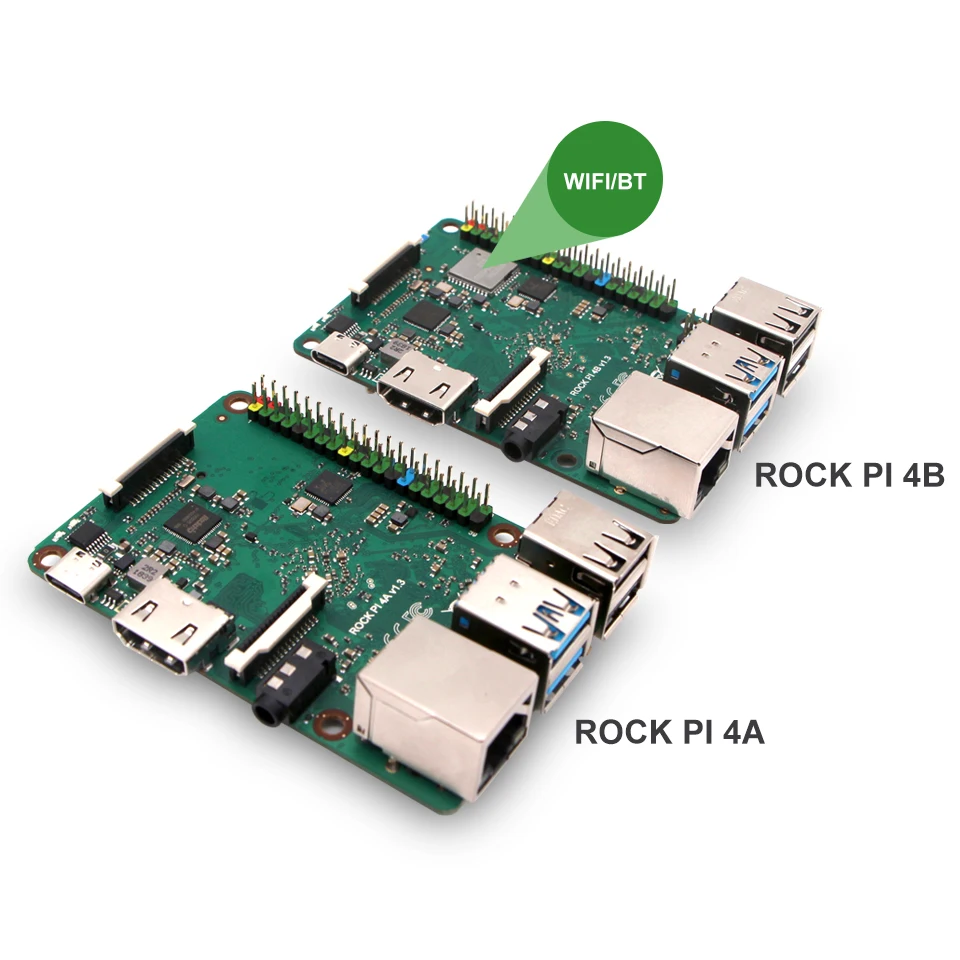

Сравнить версии

Модель

ROCK PI 4 модель A

ROCK PI 4 Модель B

Процессор

Шестигранный процессор 64 бит

С двумя камерами, процессор Rockchip RK3399

Двойной Cortex-72, частота 1,8 ГГц с qual Cortex-A53, частота 1,4 ГГц

Mali T860MP4 gpu, поддержка OpenGL ES 1,1/2,0/3,0/3,1/3,2, Vulkan 1,0, Open CL 1,1 1,2, DX11.

Память

LPDDR4

64bit двухканальный LPDDR4 @ 3200 МБ/с., 1 ГБ/2 ГБ/4 ГБ optioal

Коробка для хранения

Модуль eMMC (дополнительный промышленный совместимый Высокопроизводительный Модуль eMMC, 8 ГБ/16 ГБ/32 ГБ/64 Гб/128 ГБ в наличии)

Карточке μSD (μsd слот поддерживает до 128 ГБ μsd карты)

M.2 SSD (M.2 разъем поддерживает до 2T M2 NVME SSD)

Дисплей

HDMI 2,0 до 4k @ 60

MIPI DSI 2 полосы через разъем FPC

HDMI и MIPI DSI могут работать одновременно, поддерживает режим зеркала или расширенный режим.

Аудио

3,5 мм jack с микрофоном

Кодек HD поддерживает аудио до 24 бит/96 кГц.

Камера

MIPI CSI 2 полосы через разъем FPC, поддержка до 800 МП камеры.

Беспроводной

Нет

802,11 ac Wi-Fi

Bluetooth 5,0

С on board антенна

USB

USB 3,0 OTG X1, аппаратный переключатель для хоста/устройства, верхний

Хост USB 3,0 X1, выделенный канал USB 3,0, нижний

USB 2,0 хост X2

Ethernet

GbE LAN

GbE LAN с поддержкой Ethernet (PoE)

Требуется дополнительная шляпа для питания от PoE

Ввода/вывода

40-контактный расширительный разъем

2 x UART

2 x SPI

3 x I2C автобус

1 x PCM/I2S

1 x SPDIF

2 x ШИМ

1 x АЦП

6 x GPIO

2x5 в постоянного тока

2x3,3 V питания постоянного тока в

Другие

РТК

Аккумулятор RTC разъем для резервного копирования (опционально)

Мощность

USB PD, поддержка USB Type C PD 2,0, 9V/2A, 12V/2A, 15V/2A, 20V/2A.

Qualcomm® Quick ChargeTM: поддерживает адаптер QC 3,0/2,0, 9 В/2A, 12 В/1.5A

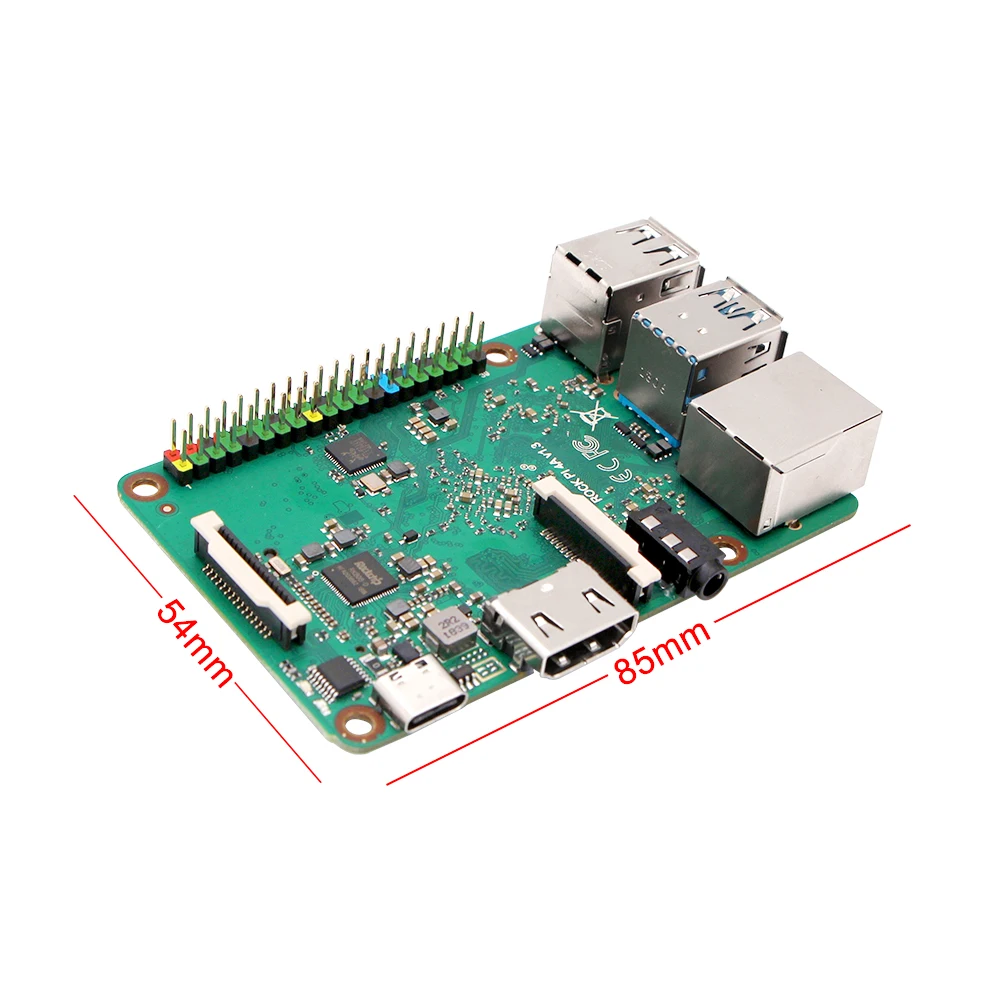

Размеры

85 мм x 54 мм

Модель бренда

Рок-н-Pi4 Модель B

Феей Динь-Динь доска S

Nano Pi M4

Процессор:

RK3399

RK3288

RK3399

Графический процессор

Мали T864

ARM® Mali™-T764 GPU * 1

Мали T864

Память:

LPDDR4 64bit двухканальный LPDDR4 @ 3200 МБ/с., 4 Гб

Dual-CH LPDDR3 2 Гб

2 Гб DDR3/4GB LPDDR3 1866 МБ/с.

Коробка для хранения:

EMMC модуль опционально промышленный совместимый высокопроизводительный eMMC модуль, 8G/16G/32G/64G/128G в наличии uSD слот для карты uSD Поддержка до 128G uSD карта M.2 SSD M.2 разъем поддерживает до 2T M.2 NVME SSDeMMC розетка до 128 ГБ

Micro SD(TF) на борту 16 Гб Emmc

Разъем eMMC с пользовательским интерфейсом, карта uSD до 128GB

Ethernet:

Для питания от PoE требуется дополнительная шляпа GbE LAN с поддержкой PoE

RTL GB LAN

Родной Гбит/с Ethernet

Внутренняя память::

802,11 ac wifi Bluetooth 5,0 с бортовой антенной

802,11 b/g/n, Bluetooth V4.0 + EDR

802.11a/b/g/n/ac, Bluetooth 4,1, двойной Антенный интерфейс

Аудио:

3,5 мм двойной канал наушников/HDMI/микро телефон Входной HD кодек, который поддерживает до 24-бит/96 кГц аудио.

RTL HD кодек с 1x3,5 мм аудио разъем поддерживает Подключаемый модуль обнаружения и автоматическ-переключатель

3,5 мм двойной канал наушников/HDMI/микро телефон Входной

Видео вход

2 полосы MIPI CSI, до 8MPix/s, поддерживает одновременный ввод данных двойной камеры, совместимой с официальной камерой Raspberry Pi

MIPI CSI

Один или два 4-канальная MIPI-CSI, двойной ISP, до 13 Мпикс/s, Поддерживает одновременное подключение ввода двойная камера для передачи данных

Видеовыход

HDMI 2,0 до 4k @ 60 MIPI DSI 2 полосы через разъем FPC HDMI и MIPI DSI могут работать одновременно, поддерживает режим зеркала или режим расширения. Совместим с официальным дисплеем Raspberry Pi

1x15-pin MIPI DSI, максимальная поддержка HD 1 x HDMI до 4K/30fps HDMI CEC аппаратных средств готов

HDMI: HDMI 2.0a, поддерживает 4K @ 60Hz,HDCP 1,4/2,2; Один 4-полосный MIPI-DSI

USB

USB 3,0 OTG x1 аппаратный переключатель для хоста/устройства, верхний USB 3,0 хост x1 выделенный USB3.0 канал, нижний USB 2,0 хост x2

USB2.0 x 4

USB 3,0: четыре порта USB 3,0 Type-A; USB Type-C: поддерживает USB2.0 OTG и вход питания

PCIE:

M.2 типа, 4 полосы для PCIE

Pin-Заголовок

40-контактный расширительный разъем: - 1 x UART - 2 x шина SPI-2 x шина I2C-1 x PCM/I2S - 1 x SPDIF - 1 x PWM - 1 x ADC - 6 x GPIO - 2x5V DC силовой штырь-2x3,3 V силовой штырь

40-pins GPIO header

40pin GPIO удлинительные порты: 3X3V/1,8 V I2C, до 1x3V UART, 1X3V SPI, 1 x SPDIF_TX, до 8x3V GPIOs, 1x1,8 V 8 каналов I2S. Дополнительные порты 24Pin: 2 независимых хоста USB 2,0, PCIe x2, PWM x1, PowerKey

Мощность

USB PD Поддержка USB Type C PD 2,0, 9 В/2A, 12 В/2A, 15 в/2A, 20 в/2A Qualcomm® Quick ChargeTM поддержка адаптера QC3.0/2,0, 9В/2A, 12V/1.5A

Микро usb 5V/2-3A

5 В/3 А постоянного тока

Операционная система

Android 7,0, Debian, Ubuntu,

Debian9 / Android6

Android 8,1, Debian, Ubuntu, Armbian

Размеры

85 мм x 54 мм (8/коробка)

6x4,3x1,5 дюйм (ов)

85 мм x 56 мм (8/коробка)
