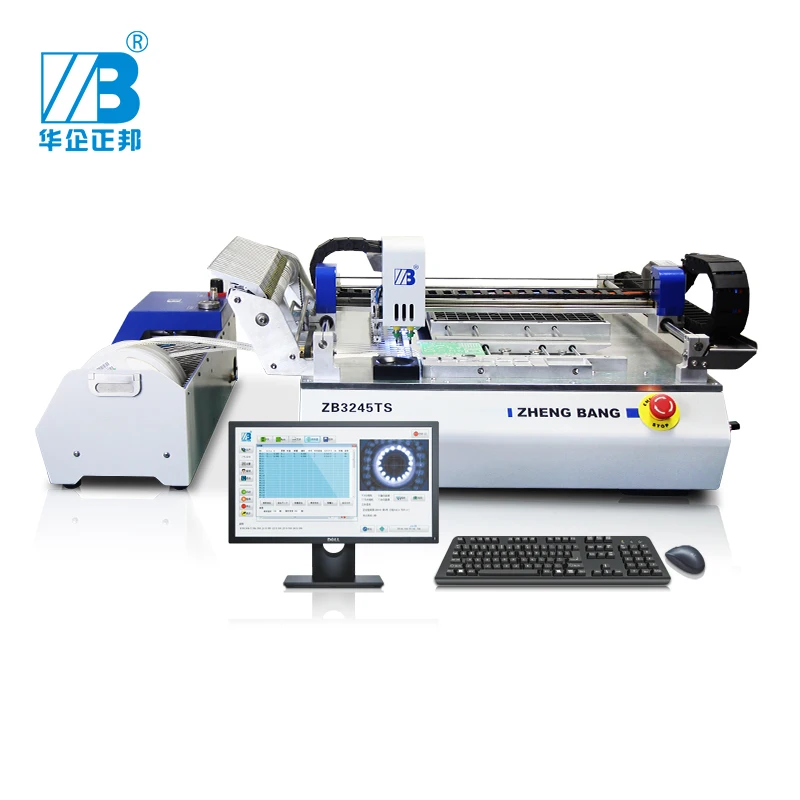

Ручной монтаж Pcb Настольный манипулятор для монтажа печатных плат|Сварочные

Ручной монтаж Pcb Настольный манипулятор для монтажа печатных плат|Сварочные

Применение: машина для моделирования, малого производства, Лабораторная работа, D & R, образование.

Краткое введение: машина настроена для малого производства и прототипирования бизнеса, с саморазработанной операционной системой для разработчиков. Услуги: В течение 24 часов, консультант по эксплуатации и маркетинга. Профессиональный послепродажный сервис.

Наивысшее преимущество по сравнению с другими:

1. Линейная направляющая HIWIN импортируется из Тайваня и двойной ширины-ремень, шаговый двигатель с сервосистемой, машина с высокой точностью и долгим сроком службы. 2. Расширенный визуальный SMT выбор и место машина с 3000 шт/час практичный CPH 3. Саморазработанное программное обеспечение очень удобно для дизайнеров для малого производства.

Системы

Детали

ZB3245T

ZB3245TS

ZB3245TSS

Монтажный Системы

Монтажную головку номер

2 шт.

Теоретические скорости

6500 pcs/час

6500 pcs/час

6500 pcs/час

Нормальное крепление

5000 pcs/час

5000 pcs/час

5000 pcs/час

Визуальный крепления

/

3000 pcs/час

3500 pcs/час

Элементы для крепления

RC (0603, 0805, 1206 и т. Д.)

RC (0402, 0603, 0805, 1206 и т. Д.)

RC (0402, 0603, 0805, 1206 и т. Д.)

Светодиодный (2835,3014, 5730,5050, высокая мощность и т. Д.)

Светодиодный (2835,3014, 5730,5050, высокая мощность и т. Д.)

Светодиодный (2835,3014, 5730,5050, высокая мощность и т. Д.)

Макс IC Размеры

20*20 мм

20*20 мм

20*20 мм

Мин Тангаж руководства

1 мм

0,5 мм

0,5 мм

Печатная плата

Максимальный размер PCB (без лоток ic)

320 × 450 мм

320 × 450 мм

320 × 450 мм

Максимальный размер PCB (с лоток ic)

320 × 220 мм

320 × 220 мм

320 × 220 мм

Подающее устройство

8 мм

Детские носки 20 предметов

Детские носки 20 предметов

Для выведения токсинов, 40 шт

12 мм

4 предмета в комплекте

4 предмета в комплекте

8 шт

16 мм

2 штуки

2 штуки

4 предмета в комплекте

24 мм

1 шт.

1 шт.

Комплект из 2 предметов

Предлога IC уровня материала

10 шт.

10 шт.

10 шт.

Postposition лоток ic

1 шт.

1 шт.

1 шт.

Трубчатый материалы фидер

Пять трубчатых материалов подачи один (опционально)

Пять трубчатых материалов подачи один (опционально)

Пять трубчатых материалов подачи один (опционально)

Визуальный Системы

Визуальный камера

/

Камера высокой четкости CCD

Камера высокой четкости CCD

Визуальный Кол-во

/

2 (1 большая камера, 1 камера)

4 (1 большая камера, 2 маленькая камера, 1 камера)

Способность идентификации

/

MAX.20 * 20 мм

Управление Системы

Система

MCU

Microsoft WIN7

Операционное программное обеспечение

Независимые исследования и разработки

Совместимый формат файла

CSV, TXT. Формат файла

Режим программирования

В автономном режиме

Поддержка онлайн и в автономном режиме

Давление

0,4 МПа (встроенный насос)

Основной параметр

Мощность

150 W

Основной корпус размеры

L 800 * W 780 * H380 мм

L 830 * W 730 * H375 мм

L 990 * W 730 * H375 мм

Компонент Фидер размеры

Д 235 * Ш 700 * в 245 мм

Д 235 * Ш 700 * в 245 мм

Д 235 * Ш 700 * в 245 мм * 2

Вес нетто

56 кг

56 кг

60 кг

Вес брутто

84 кг

84 кг

90 кг

Посылка Размер

1190*850*560 мм

1190*850*560 мм

1190*850*560 мм 1 шт., 800*620*300 мм, 1 шт.

Профиль компании

Wenzhou Zhengbang Electronic Equipment co., Ltd была основана 2006, расположена в зоне Ухай, Вэньчжоу, Китай, который является профессиональным производителем, специализирующимся на исследованиях, разработке, производстве, маркетинг и обслуживание THT и SMT машин. Мы являемся ведущим производителем SMT машин, наши основные продукты смеситель для пайки, пасты пайки, палочки и место машина, печь для переплавления, SMT инспекционный конвейер, PCB тролли, фидер, сопло, нагревательная пластина, погружная пайка, паяльник, pcb режущий станок, загрузчик печатных плат, PCB разгрузчик и так далее. Большинство наших продуктов имеют патент и сертификацию CE.

Выставка

Вопросы и ответы

1. Если машина сломается, где я могу найти запасные части?

Как только у вашей машины есть проблема, пожалуйста, свяжитесь со мной или оставьте сообщение на мой адрес электронной почты. Я передам ваше сообщение нашим инженерам и в течение 24 часов мы организуем проверку вашей машины удаленно. Если необходимо заменить любые запасные части, мы вышлем его Вам напрямую производитель TNT, DHL или другие. У нас есть технические команды в некоторых областях. Если вам нужна местная служба, вы должны покрыть расходы на поездки, стоимость труда. Они предоставят вам услуги напрямую. Машина будет упакована с некоторыми запасными частями в соответствии с нашим опытом.

2. Срок оплаты?

Мы принимаем: T/T, VISA, paypal, WEST UNION, банковский перевод, онлайн банковский платеж

3. Что насчет времени выполнения?

1 ~ 2 недели после получения оплаты, мы начинаем доставку. Для индивидуального заказа, это зависит от практичной ситуации.

4. Как насчет обучения?

Мы предоставляем онлайн-сервис дистанционного обучения, и мы предложим вам операционное видео и руководство для многократного обучения пользователей.

5. Какой размер аппликативного компонента для этой машины?

Минимальный размер компонента: 0402. Максимальный размер: шаг свинца не более 0,5 мм, например, QFP100. Высота компонентов: <5 мм.

6. Какой комплект форсунок для компонентов?

Размер 500 сопло: 1005,1608, 2012. Минимальная ширина компонентов: 0,45 мм до 1,45 мм. Размер 501 сопло: 0603, 0402. Минимальная ширина компонентов: ниже 0,45 мм Размер 502 сопло: 0805,1005, 1608, 2012. Минимальная ширина компонентов: 0,45 мм до 0,75 мм. Размер 503 сопло: 0805,1206, 1608, 2012. Минимальная ширина компонентов: 0,75 мм до 1,45 мм. Размер 504 сопло: 2012,3216, минимальная ширина компонентов: 1,1 мм до 2,5 мм. Размер 505 сопло: минимальная ширина детали: 2,5 мм до 4 мм. Размер 506 сопло: минимальная ширина детали: от 4 до 7 мм.
